Bosch Jig Saw Replacement Parts For Model JS572EL (3601E15010)

We Sell Only Genuine Bosch Parts

Popular Parts for JS572EL

Search Within Model

Questions & Answers for Bosch JS572EL
Browse all Parts Search by Area

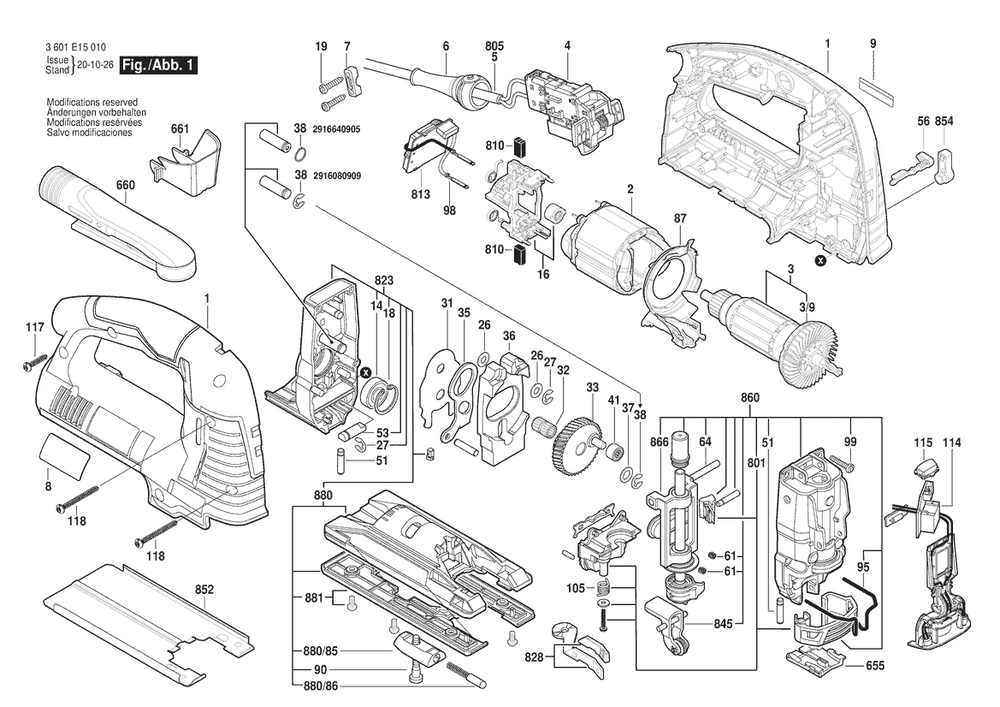

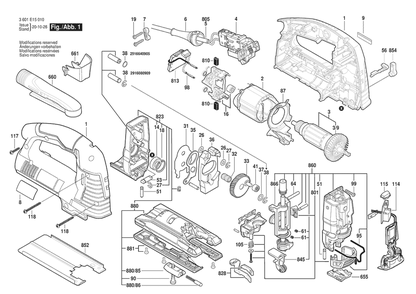

Section 1 Diagram and Parts List for 3601E15010 Bosch Jig Saw
Section 1
Previous Showing All Parts Next
Section 1
Section 1 Diagram and Parts List for 3601E15010 Bosch Jig Saw
  • 1
    Housing Section – Part Number: 2605105181
    Housing Section
    Part Number: 2605105181
      No Longer Available
  • 2
    FIELD – Part Number: 2604220742
    FIELD
    Part Number: 2604220742
      In Stock
    $58.96
  • 3
    ARMATURE – Part Number: 2604011432
    ARMATURE
    Part Number: 2604011432
      Special Order
    $90.81
  • 3/9
    FAN – Part Number: 2606610089
    FAN
    Part Number: 2606610089
      Special Order
    $9.42
  • 4
    SWITCH – Part Number: 2607200670
    SWITCH
    Part Number: 2607200670
    ★★★★★
    ★★★★★
    (5)
      In Stock
    $33.50
  • 5
    CORD – Part Number: 2604460240
    CORD
    Part Number: 2604460240
    ★★★★★
    ★★★★★
    (1)
      On Order
    $33.50
  • 6
    STRAIN RELIEF – Part Number: 2600707076
    STRAIN RELIEF
    Part Number: 2600707076
      Special Order
    $5.95
  • 7
    CORD CLAMP – Part Number: 2601035001
    CORD CLAMP
    Part Number: 2601035001
      Special Order
    $5.95
  • 8
    LABEL – Part Number: 2601112217
    LABEL
    Part Number: 2601112217
      Special Order
    $5.95
  • 9
    LABEL – Part Number: 2601112020
    LABEL
    Part Number: 2601112020
      Special Order
    $5.95
  • 14
    BALL BEARING – Part Number: 2600905112
    BALL BEARING
    Part Number: 2600905112
      Special Order
    $23.70
  • 16
    BRUSH PLATE – Part Number: 2605807138
    BRUSH PLATE
    Part Number: 2605807138
      In Stock
    $30.48
  • 18
    C-CLIP – Part Number: 2916660008
    C-CLIP
    Part Number: 2916660008
      In Stock
    $5.95
  • 19
    SCREW #9 – Part Number: 2603490022
    SCREW #9
    Part Number: 2603490022
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 26
    SHIM – Part Number: 2600100040
    SHIM
    Part Number: 2600100040
      Special Order
    $5.95
  • 27
    SNAP RING – Part Number: 2916080908
    SNAP RING
    Part Number: 2916080908
      Special Order
    $5.95
  • 31
    SHIM – Part Number: 2600101124
    SHIM
    Part Number: 2600101124
      Special Order
    $5.95
  • 32
    NEEDLE-ROLLER ASSEMBLY – Part Number: 2600913040
    NEEDLE-ROLLER ASSEMBLY
    Part Number: 2600913040
      Special Order
    $10.90
  • 33
    GEAR – Part Number: 2606320107
    GEAR
    Part Number: 2606320107
      In Stock
    $33.84
  • 35
    LEVER – Part Number: 2601923015
    LEVER
    Part Number: 2601923015
      Special Order
    $5.95
  • 36
    COUNTERWEIGHT – Part Number: 2601098120
    COUNTERWEIGHT
    Part Number: 2601098120
      Special Order
    $30.48
  • 37
    SHIM – Part Number: 2600101047
    SHIM
    Part Number: 2600101047
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 38
    CLIP – Part Number: 2916640905
    CLIP
    Part Number: 2916640905
      Special Order
    $5.95
  • 38
    LOCKING WASHER – Part Number: 2916080909
    LOCKING WASHER
    Part Number: 2916080909
      Special Order
    $5.95
  • 41
    NEEDLE SLEEVE – Part Number: 2600917900
    NEEDLE SLEEVE
    Part Number: 2600917900
      In Stock
    $16.60
  • 51
    PIN – Part Number: 2603105131
    PIN
    Part Number: 2603105131
      Special Order
    $5.95
  • 53
    CONTROL SHAFT – Part Number: 2603124157
    CONTROL SHAFT
    Part Number: 2603124157
      Special Order
    $7.10
  • 56
    ROTARY KNOB – Part Number: 2602026170
    ROTARY KNOB
    Part Number: 2602026170
      Special Order
    $5.95
  • 61
    SPRING – Part Number: 2604610140
    SPRING
    Part Number: 2604610140
      Special Order
    $5.95
  • 64
    PIN – Part Number: 2601322045
    PIN
    Part Number: 2601322045
      Special Order
    $5.95
  • 87
    AIR DEFLECTOR – Part Number: 2605500206
    AIR DEFLECTOR
    Part Number: 2605500206
      Special Order
    $16.60
  • 90
    SCREW – Part Number: 2910131205
    SCREW
    Part Number: 2910131205
      Special Order
    $5.95
  • 95
    PROTECTING COVER – Part Number: 2603101060
    PROTECTING COVER
    Part Number: 2603101060
      Special Order
    $7.10
  • 98
    CONNECTOR – Part Number: 2604448365
    CONNECTOR
    Part Number: 2604448365
      Special Order
    $5.95
  • 99
    THREAD-FORMING TAP. SCREW – Part Number: 2603410051
    THREAD-FORMING TAP. SCREW
    Part Number: 2603410051
      Special Order
    $5.95
  • 105
    SPRING – Part Number: 2604690060
    SPRING
    Part Number: 2604690060
      Special Order
    $5.95
  • 114
    ELECTRONICS MODULE – Part Number: 1607233384
    ELECTRONICS MODULE
    Part Number: 1607233384
      Special Order
    $58.96
  • 115
    SWITCH – Part Number: 2600030025
    SWITCH
    Part Number: 2600030025
      Special Order
    $5.95
  • 117
    TORX OVAL-HEAD SCREW – Part Number: 2603490023
    TORX OVAL-HEAD SCREW
    Part Number: 2603490023
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 118
    LENS HEAD SCREW – Part Number: 2603490027
    LENS HEAD SCREW
    Part Number: 2603490027
      Special Order
    $5.95
  • 655
    ANTI SPLINTER – Part Number: 2601016093
    ANTI SPLINTER
    Part Number: 2601016093
    ★★★★★
    ★★★★★
    (3)
      In Stock
    $5.95
  • 660
    SUCTION SOCKET – Part Number: 2605730061
    SUCTION SOCKET
    Part Number: 2605730061
      Special Order
    $21.20
  • 661
    COVERING HOOD – Part Number: 2605510296
    COVERING HOOD
    Part Number: 2605510296
      Special Order
    $7.10
  • 801
    EJECTION LEVER – Part Number: 2607990068
    EJECTION LEVER
    Part Number: 2607990068
      Special Order
    $16.60
  • 810
    BRUSH SET – Part Number: 2604320918
    BRUSH SET
    Part Number: 2604320918
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $21.20
  • 813
    SPEED CONTROL – Part Number: 1607233408
    SPEED CONTROL
    Part Number: 1607233408
      Special Order
    $90.81
  • 823
    GEAR HOUSING – Part Number: 2605806871
    GEAR HOUSING
    Part Number: 2605806871
      Special Order
    $116.22
  • 828
    LEVER – Part Number: 2602098024
    LEVER
    Part Number: 2602098024
      Special Order
    $10.90
  • 845
    ROLLER LEVER – Part Number: 2601321909
    ROLLER LEVER
    Part Number: 2601321909
      Special Order
    $77.94
  • 852
    Work Board – Part Number: 2601098121
    Work Board
    Part Number: 2601098121
      No Longer Available
  • 854
    KNOB – Part Number: 2602026909
    KNOB
    Part Number: 2602026909
      In Stock
    $5.95
  • 860
    GEAR COVER – Part Number: 2605808935
    GEAR COVER
    Part Number: 2605808935
      Special Order
    $235.41
  • 866
    Plunger – Part Number: 1600A00HG1
    Plunger
    Part Number: 1600A00HG1
      No Longer Available
  • 880
    BASE PLATE – Part Number: 2601099256
    BASE PLATE
    Part Number: 2601099256
    ★★★★★
    ★★★★★
    (1)
      Special Order
    $99.13
  • 880/85
    CLAMPING PIECE – Part Number: 2602317067
    CLAMPING PIECE
    Part Number: 2602317067
      Special Order
    $7.10
  • 880/86
    CAP – Part Number: 2600590018
    CAP
    Part Number: 2600590018
      Special Order
    $5.95
  • 881
    INSERT – Part Number: 2601099900
    INSERT
    Part Number: 2601099900
      Special Order
    $26.20
