Bosch Jig Saw Replacement Parts For Model 0603238462

We Sell Only Genuine Bosch Parts

Popular Parts for 0603238462

Search Within Model

Questions & Answers for Bosch 0603238462
Browse all Parts Search by Area

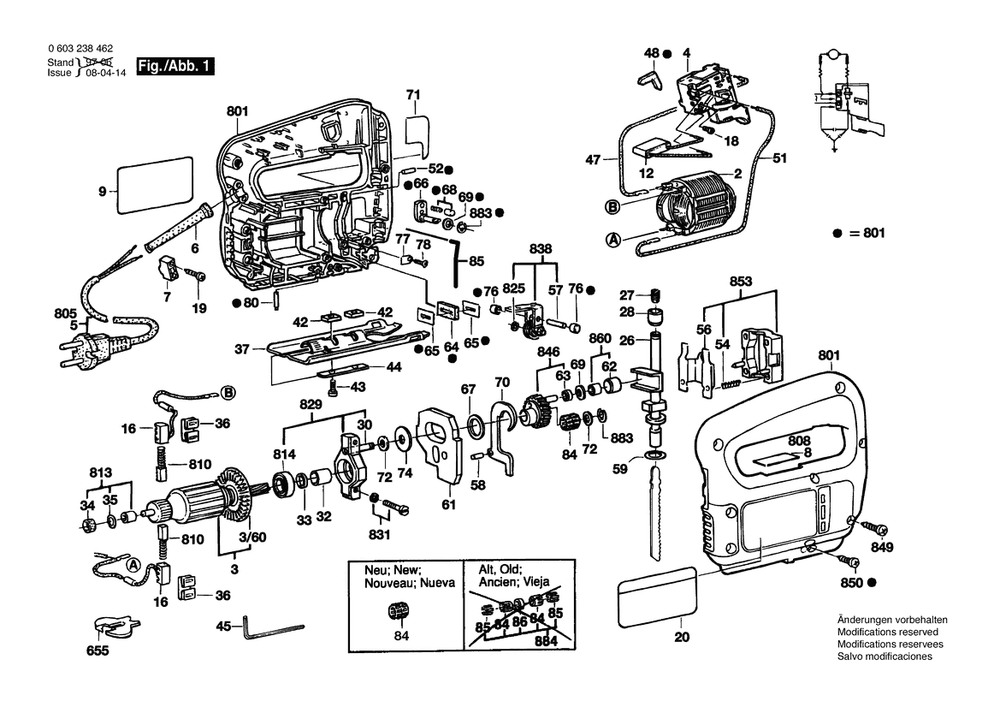

Section 1 Diagram and Parts List for  Bosch Jig Saw
Section 1
Previous Showing All Parts Next
Section 1
Section 1 Diagram and Parts List for  Bosch Jig Saw
  • 2
    Field – Part Number: 2604220392
    Field
    Part Number: 2604220392
      No Longer Available
  • 3
    Armature – Part Number: 2604010559
    Armature
    Part Number: 2604010559
      No Longer Available
  • 3/60
    Fan – Part Number: 2606610022
    Fan
    Part Number: 2606610022
      No Longer Available
  • 4
    Switch – Part Number: 2607200184
    Switch
    Part Number: 2607200184
      No Longer Available
  • 5
    Power Supply Cord  Gb 230v 2,65m 2 X 1,0mm H05 Vv-F – Part Number: 2604460168
    Power Supply Cord Gb 230v 2,65m 2 X 1,0mm H05 Vv-F
    Part Number: 2604460168
      No Longer Available
  • 7
    CORD CLAMP – Part Number: 2601035001
    CORD CLAMP
    Part Number: 2601035001
      Special Order
    $5.95
  • 9
    Sticker – Part Number: 2601110819
    Sticker
    Part Number: 2601110819
      No Longer Available
  • 12
    Suppression Capacitor – Part Number: 2607329004
    Suppression Capacitor
    Part Number: 2607329004
      No Longer Available
  • 16
    Brush Holder – Part Number: 1604449002
    Brush Holder
    Part Number: 1604449002
      No Longer Available
  • 18
    CHEESE HEAD SCREW – Part Number: 2603410001
    CHEESE HEAD SCREW
    Part Number: 2603410001
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 19
    SCREW #9 – Part Number: 2603490022
    SCREW #9
    Part Number: 2603490022
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 20
    Sticker – Part Number: 2601110646
    Sticker
    Part Number: 2601110646
      No Longer Available
  • 26
    Plunger Assembly – Part Number: 2600780038
    Plunger Assembly
    Part Number: 2600780038
      No Longer Available
  • 27
    CLAMP SCREW – Part Number: 2603400000
    CLAMP SCREW
    Part Number: 2603400000
    ★★★★★
    ★★★★★
    (13)
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 28
    BUSHING – Part Number: 2600302006
    BUSHING
    Part Number: 2600302006
      Special Order
    $5.95
  • 30
    Bearing Bolt – Part Number: 2603105034
    Bearing Bolt
    Part Number: 2603105034
      No Longer Available
  • 32
    Guide Sleeve – Part Number: 2600400024
    Guide Sleeve
    Part Number: 2600400024
      No Longer Available
  • 33
    Supporting Disc – Part Number: 2600103013
    Supporting Disc
    Part Number: 2600103013
      No Longer Available
  • 34
    Felt Washer – Part Number: 1600205023
    Felt Washer
    Part Number: 1600205023
      No Longer Available
  • 35
    O-Ring – Part Number: 1610210014
    O-Ring
    Part Number: 1610210014
      No Longer Available
  • 36
    Holding Spring – Part Number: 1619P09928
    Holding Spring
    Part Number: 1619P09928
      No Longer Available
  • 37
    BASE PLATE – Part Number: 2601016012
    BASE PLATE
    Part Number: 2601016012
      In Stock
    $16.60
  • 42
    FASTENING PLATE – Part Number: 2601030006
    FASTENING PLATE
    Part Number: 2601030006
      Special Order
    $5.95
  • 43
    CHEESE HEAD SCREW – Part Number: 2910021122
    CHEESE HEAD SCREW
    Part Number: 2910021122
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 44
    Plate – Part Number: 2602317025
    Plate
    Part Number: 2602317025
      No Longer Available
  • 47
    CONNECTING CABLE – Part Number: 2604448118
    CONNECTING CABLE
    Part Number: 2604448118
      Special Order
    $5.95
  • 48
    DAMPING PLATE – Part Number: 2601022000
    DAMPING PLATE
    Part Number: 2601022000
      Special Order
    $5.95
  • 51
    Connecting Cable L=263mm – Part Number: 2604448119
    Connecting Cable L=263mm
    Part Number: 2604448119
      No Longer Available
  • 52
    BEARING – Part Number: 2603201020
    BEARING
    Part Number: 2603201020
      Special Order
    $5.95
  • 54
    COMPRESSION SPRING – Part Number: 2604613000
    COMPRESSION SPRING
    Part Number: 2604613000
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 56
    Guide Bracket – Part Number: 2601322014
    Guide Bracket
    Part Number: 2601322014
      No Longer Available
  • 57
    STRAIGHT PIN – Part Number: 2609002725
    STRAIGHT PIN
    Part Number: 2609002725
      Special Order
    $5.95
  • 58
    Straight Pin 4M6X12DIN6325 – Part Number: 2917530095
    Straight Pin 4M6X12DIN6325
    Part Number: 2917530095
      No Longer Available
  • 59
    SHIM – Part Number: 2600116012
    SHIM
    Part Number: 2600116012
      Special Order
    $5.95
  • 59
    SHIM – Part Number: 2600101612
    SHIM
    Part Number: 2600101612
    ★★★★★
    ★★★★★
    (1)
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 61
    Counterweight – Part Number: 2601098005
    Counterweight
    Part Number: 2601098005
      No Longer Available
  • 62
    BEARING SLEEVE – Part Number: 2600400012
    BEARING SLEEVE
    Part Number: 2600400012
      Special Order
    $8.20
  • 63
    Spacer Sleeve – Part Number: 2600200022
    Spacer Sleeve
    Part Number: 2600200022
      No Longer Available
  • 64
    SEALING PLATE – Part Number: 2601015057
    SEALING PLATE
    Part Number: 2601015057
      Special Order
    $5.95
  • 66
    Lever – Part Number: 2602026035
    Lever
    Part Number: 2602026035
      No Longer Available
  • 67
    Shim 0.3mm – Part Number: 2600101083
    Shim 0.3mm
    Part Number: 2600101083
      No Longer Available
  • 68
    RATCHET CAP – Part Number: 2600590006
    RATCHET CAP
    Part Number: 2600590006
      In Stock
    $5.95
  • 69
    SHIM – Part Number: 2600100568
    SHIM
    Part Number: 2600100568
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 70
    Fork – Part Number: 2601923003
    Fork
    Part Number: 2601923003
      No Longer Available
  • 71
    Label (Orbital) – Part Number: 2601110573
    Label (Orbital)
    Part Number: 2601110573
      No Longer Available
  • 72
    SHIM – Part Number: 2600100607
    SHIM
    Part Number: 2600100607
      Special Order
    $5.95
  • 73
    SHIM – Part Number: 2600100607
    SHIM
    Part Number: 2600100607
      Special Order
    $5.95
  • 73
    Shim – Part Number: 2600100572
    Shim
    Part Number: 2600100572
      No Longer Available
  • 74
    Shim 0.5mm – Part Number: 2600102014
    Shim 0.5mm
    Part Number: 2600102014
      No Longer Available
  • 76
    TUBE – Part Number: 2600506008
    TUBE
    Part Number: 2600506008
      Special Order
    $5.95
  • 77
    Plate – Part Number: 2601098006
    Plate
    Part Number: 2601098006
      No Longer Available
  • 78
    SCREW – Part Number: 2603490017
    SCREW
    Part Number: 2603490017
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 79
    Spring – Part Number: 2604610009
    Spring
    Part Number: 2604610009
      No Longer Available
  • 80
    Detent Pin – Part Number: 2603120019
    Detent Pin
    Part Number: 2603120019
      No Longer Available
  • 83
    SNAP RING – Part Number: 2916080908
    SNAP RING
    Part Number: 2916080908
      Special Order
    $5.95
  • 84
    Bearing Assembly – Part Number: 2600913002
    Bearing Assembly
    Part Number: 2600913002
      No Longer Available
  • 85
    Locking Pin – Part Number: 2603105050
    Locking Pin
    Part Number: 2603105050
      No Longer Available
  • 655
    SPLINTERING PROTECTOR – Part Number: 2601016065
    SPLINTERING PROTECTOR
    Part Number: 2601016065
      Special Order
    $7.10
  • 801
    Housing – Part Number: 2605104967
    Housing
    Part Number: 2605104967
      No Longer Available
  • 808
    NAMEPLATE – Part Number: 160111A3H3
    NAMEPLATE
    Part Number: 160111A3H3
      Special Order
    $5.95
  • 810
    CARBON-BRUSH SET – Part Number: 2604321904
    CARBON-BRUSH SET
    Part Number: 2604321904
      In Stock
    $18.88
  • 813
    SINTERED-METAL BUSHING – Part Number: 1600301900
    SINTERED-METAL BUSHING
    Part Number: 1600301900
      Special Order
    $7.10
  • 814
    DEEP-GROOVE BALL BEARING – Part Number: 2600905039
    DEEP-GROOVE BALL BEARING
    Part Number: 2600905039
      Special Order
    $18.88
  • 825
    ROLLER SET (WHEEL, BEARING AND – Part Number: 1619P01375
    $16.60
  • 829
    Flange – Part Number: 2605807908
    Flange
    Part Number: 2605807908
      No Longer Available
  • 831
    Screw – Part Number: 2914500009
    Screw
    Part Number: 2914500009
      No Longer Available
  • 838
    Roller Guide – Part Number: 2601321900
    Roller Guide
    Part Number: 2601321900
      No Longer Available
  • 846
    Gear – Part Number: 2606319900
    Gear
    Part Number: 2606319900
      No Longer Available
  • 849
    SCREW – Part Number: 2912401020
    SCREW
    Part Number: 2912401020
      Special Order
    $5.95
  • 850
    Sheet Metal Screw – Part Number: 2910611018
    Sheet Metal Screw
    Part Number: 2910611018
      No Longer Available
  • 853
    Support Plate – Part Number: 2602316902
    Support Plate
    Part Number: 2602316902
      No Longer Available
  • 860
    NEEDLE SLEEVE – Part Number: 2600917900
    NEEDLE SLEEVE
    Part Number: 2600917900
      In Stock
    $16.60
  • 883
    Locking Washer – Part Number: 2916080008
    Locking Washer
    Part Number: 2916080008
      No Longer Available
