DeWALT 1in Pstl Grp Rot Ham Impact Driver Replacement Parts For Model D25133K (Type 1)

We Sell Only Genuine DeWALT Parts

Popular Parts for D25133K

Search Within Model

Questions & Answers for DeWALT D25133K
Browse all Parts Search by Area
Default Diagram and Parts List for Type 1 DeWALT Impact Driver
Default
MOTOR Diagram and Parts List for Type 1 DeWALT Impact Driver
MOTOR
Previous Showing All Parts Next
Default

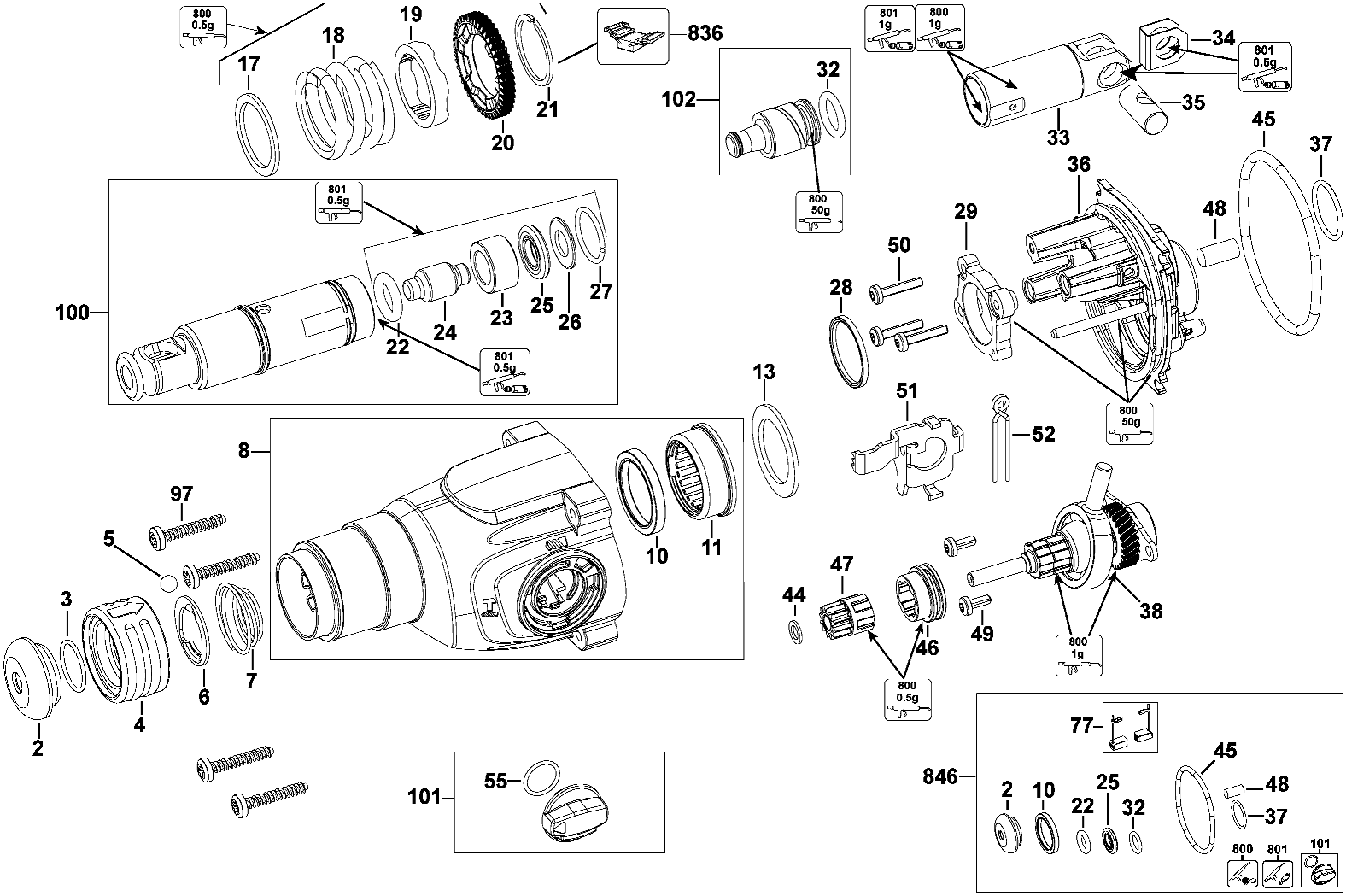

Default Diagram and Parts List for Type 1 DeWALT Impact Driver
  • 1
    SCREW – Part Number: N325879
    SCREW
    Part Number: N325879
      Special Order
    $5.95
  • 2
    Cap – Part Number: 323489-00
    Cap
    Part Number: 323489-00
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $5.95
  • 3
    Ring – Part Number: 579212-00
    Ring
    Part Number: 579212-00
      In Stock
    $5.95
  • 4
    Tube – Part Number: N163578
    Tube
    Part Number: N163578
      No Longer Available
  • 5
    Ball – Part Number: 583890-00
    Ball
    Part Number: 583890-00
    ★★★★★
    ★★★★★
    (6)
      In Stock
    $5.95
  • 6
    Washer – Part Number: 578387-00
    Washer
    Part Number: 578387-00
    ★★★★★
    ★★★★★
    (3)
      In Stock
    $7.50
  • 7
    Spring – Part Number: 871690
    Spring
    Part Number: 871690
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 8
    FRONT HOUSING ASSY. – Part Number: N417731
    FRONT HOUSING ASSY.
    Part Number: N417731
      In Stock
    $28.76
  • 9
    Screw – Part Number: 330065-16
    Screw
    Part Number: 330065-16
      Special Order
    $5.95
  • 10
    SEAL RING – Part Number: N496180
    SEAL RING
    Part Number: N496180
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 11
    Bearing – Part Number: N020023
    Bearing
    Part Number: N020023
      In Stock
    $8.48
  • 13
    WASHER – Part Number: 1005788-00
    WASHER
    Part Number: 1005788-00
      In Stock
    $5.95
  • 17
    Washer – Part Number: 589350-00
    Washer
    Part Number: 589350-00
      Special Order
    $5.95
  • 18
    CLUTCH – Part Number: N264677
    CLUTCH
    Part Number: N264677
      No Longer Available
  • 19
    CLUTCH RING – Part Number: N417735
    CLUTCH RING
    Part Number: N417735
      No Longer Available
  • 20
    GEAR – Part Number: N417737
    GEAR
    Part Number: N417737
      Special Order
    $13.58
  • 21
    CLIP – Part Number: N406151
    CLIP
    Part Number: N406151
      Special Order
    $5.95
  • 22
    O-RING – Part Number: N394276
    O-RING
    Part Number: N394276
      Special Order
    $5.95
  • 23
    GUIDE – Part Number: N470388
    GUIDE
    Part Number: N470388
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 24
    BEAT PIECE – Part Number: N417744
    BEAT PIECE
    Part Number: N417744
      No Longer Available
  • 25
    Ring – Part Number: 1005808-00
    Ring
    Part Number: 1005808-00
      No Longer Available
  • 26
    Washer – Part Number: 327087-00
    Washer
    Part Number: 327087-00
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 27
    SNAP RING – Part Number: N294259
    SNAP RING
    Part Number: N294259
      No Longer Available
  • 28
    BEARING – Part Number: N267565
    BEARING
    Part Number: N267565
      In Stock
    $5.95
  • 29
    BEARING – Part Number: N417745
    BEARING
    Part Number: N417745
      Special Order
    $8.88
  • 32
    O-RING – Part Number: N264642
    O-RING
    Part Number: N264642
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 33
    PISTON – Part Number: N425231
    PISTON
    Part Number: N425231
      In Stock
    $21.98
  • 34
    Washer – Part Number: 1005842-00
    Washer
    Part Number: 1005842-00
      Special Order
    $5.95
  • 35
    BEARING – Part Number: N325041
    BEARING
    Part Number: N325041
      In Stock
    $5.95
  • 36
    BEARING HOUSING – Part Number: N495931
    BEARING HOUSING
    Part Number: N495931
      No Longer Available
  • 37
    O-RING – Part Number: N264673
    O-RING
    Part Number: N264673
      Special Order
    $5.95
  • 38
    INTERSHAFT – Part Number: N418018
    INTERSHAFT
    Part Number: N418018
      In Stock
    $60.20
  • 44
    Washer – Part Number: 1005844-00
    Washer
    Part Number: 1005844-00
      Special Order
    $5.95
  • 45
    O-RING – Part Number: N264672
    O-RING
    Part Number: N264672
      Special Order
    $5.95
  • 46
    SHIFT COLLAR – Part Number: N417853
    SHIFT COLLAR
    Part Number: N417853
      In Stock
    $7.96
  • 47
    GEAR – Part Number: N417859
    GEAR
    Part Number: N417859
      In Stock
    $17.52
  • 48
    Felt Seal – Part Number: 1005812-00
    Felt Seal
    Part Number: 1005812-00
      Special Order
    $5.95
  • 49
    Screw – Part Number: 324006-14
    Screw
    Part Number: 324006-14
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 50
    Screw – Part Number: 324006-15
    Screw
    Part Number: 324006-15
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 51
    SWITCH PLATE – Part Number: N493869
    SWITCH PLATE
    Part Number: N493869
      In Stock
    $5.95
  • 52
    Spring – Part Number: 1005795-00
    Spring
    Part Number: 1005795-00
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 55
    O-RING – Part Number: N091381-00
    O-RING
    Part Number: N091381-00
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 61
    MOTOR HOUSING – Part Number: N481043
    MOTOR HOUSING
    Part Number: N481043
      Special Order
    $12.56
  • 61
    No Longer Available – Part Number: 000000-00
    No Longer Available
    Part Number: 000000-00
      No Longer Available
  • 64
    FIELD & FLD.CSE – Part Number: N489765
    FIELD & FLD.CSE
    Part Number: N489765
      Special Order
    $58.11
  • 64
    FIELD – Part Number: N484764
    FIELD
    Part Number: N484764
      Special Order
    $49.02
  • 65
    WASHER – Part Number: N245239
    WASHER
    Part Number: N245239
      No Longer Available
  • 66
    Bearing – Part Number: 1005895-00
    Bearing
    Part Number: 1005895-00
      Special Order
    $5.95
  • 67
    330003-60 – Part Number: 330003-60
    330003-60
    Part Number: 330003-60
      On Order
    $5.95
  • 68
    BAFFLE – Part Number: N344965
    BAFFLE
    Part Number: N344965
      Special Order
    $5.95
  • 69
    RUBBER BUMPER – Part Number: N476768
    RUBBER BUMPER
    Part Number: N476768
      No Longer Available
  • 69
    Rubber Bumper – Part Number: N012971
    Rubber Bumper
    Part Number: N012971
      No Longer Available
  • 70
    RING – Part Number: N442577
    RING
    Part Number: N442577
      No Longer Available
  • 71
    BEARING COVER – Part Number: N442578
    BEARING COVER
    Part Number: N442578
      Special Order
    $5.95
  • 72
    Clip – Part Number: 1005894-00
    Clip
    Part Number: 1005894-00
      No Longer Available
  • 73
    BRUSH RING – Part Number: N418034
    BRUSH RING
    Part Number: N418034
      In Stock
    $33.84
  • 77
    BRUSH PAIR KIT – Part Number: N418050
    BRUSH PAIR KIT
    Part Number: N418050
      Special Order
    $12.68
  • 78
    Side Handle – Part Number: 1005896-00
    Side Handle
    Part Number: 1005896-00
      In Stock
    $15.20
  • 79
    Depth Stop – Part Number: 798846-02
    Depth Stop
    Part Number: 798846-02
      In Stock
    $5.95
  • 84
    Screw – Part Number: N086775
    Screw
    Part Number: N086775
      Special Order
    $5.95
  • 84
    SCREW – Part Number: N475466
    SCREW
    Part Number: N475466
      Special Order
    $5.95
  • 85
    HANDLE SET – Part Number: N418013
    HANDLE SET
    Part Number: N418013
      No Longer Available
  • 88
    Switch – Part Number: N364921
    Switch
    Part Number: N364921
      In Stock
    $25.90
  • 90
    Cord Clamp – Part Number: 821070
    Cord Clamp
    Part Number: 821070
      In Stock
    $5.95
  • 91
    Cordset – Part Number: 1005754-00
    Cordset
    Part Number: 1005754-00
      In Stock
    $26.95
  • 92
    Cord Protector – Part Number: 403395-00
    Cord Protector
    Part Number: 403395-00
      In Stock
    $6.37
  • 93
    Screw – Part Number: 330065-08
    Screw
    Part Number: 330065-08
      No Longer Available
  • 94
    Leadwire – Part Number: 1005879-00
    Leadwire
    Part Number: 1005879-00
      No Longer Available
  • 95
    Leadwire – Part Number: 1005879-01
    Leadwire
    Part Number: 1005879-01
      No Longer Available
  • 97
    SCREW – Part Number: N476832
    SCREW
    Part Number: N476832
      Special Order
    $5.95
  • 100
    SPINDLE ASSEMBLY – Part Number: N424934
    SPINDLE ASSEMBLY
    Part Number: N424934
      No Longer Available
  • 101
    SELECTOR – Part Number: N417861
    SELECTOR
    Part Number: N417861
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $13.32
  • 102
    RAM – Part Number: N418035
    RAM
    Part Number: N418035
      In Stock
    $18.20
  • 103
    ARMATURE ASSY. – Part Number: N418030
    ARMATURE ASSY.
    Part Number: N418030
      No Longer Available
  • 800
    Grease – Part Number: 870889-02
    Grease
    Part Number: 870889-02
      In Stock
    $29.95
  • 801
    Grease – Part Number: 487130-04
    Grease
    Part Number: 487130-04
      In Stock
    $15.30
  • 836
    Service Tool Spring Comp. Fxt. – Part Number: 596005-99
    Service Tool Spring Comp. Fxt.
    Part Number: 596005-99
      No Longer Available
  • 836
    SRT CIRCLIP TOOL – Part Number: 1003960-99
    SRT CIRCLIP TOOL
    Part Number: 1003960-99
      No Longer Available
  • 836
    SRT 3 LEGGED TOOL – Part Number: 1003959-99
    SRT 3 LEGGED TOOL
    Part Number: 1003959-99
      No Longer Available
  • 846
    SERVICE KIT – Part Number: N418466
    SERVICE KIT
    Part Number: N418466
      No Longer Available
  • 861
    KIT BOX – Part Number: N390353
    KIT BOX
    Part Number: N390353
      No Longer Available

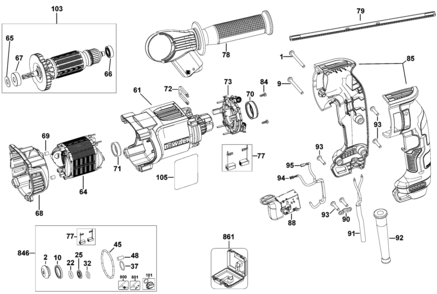

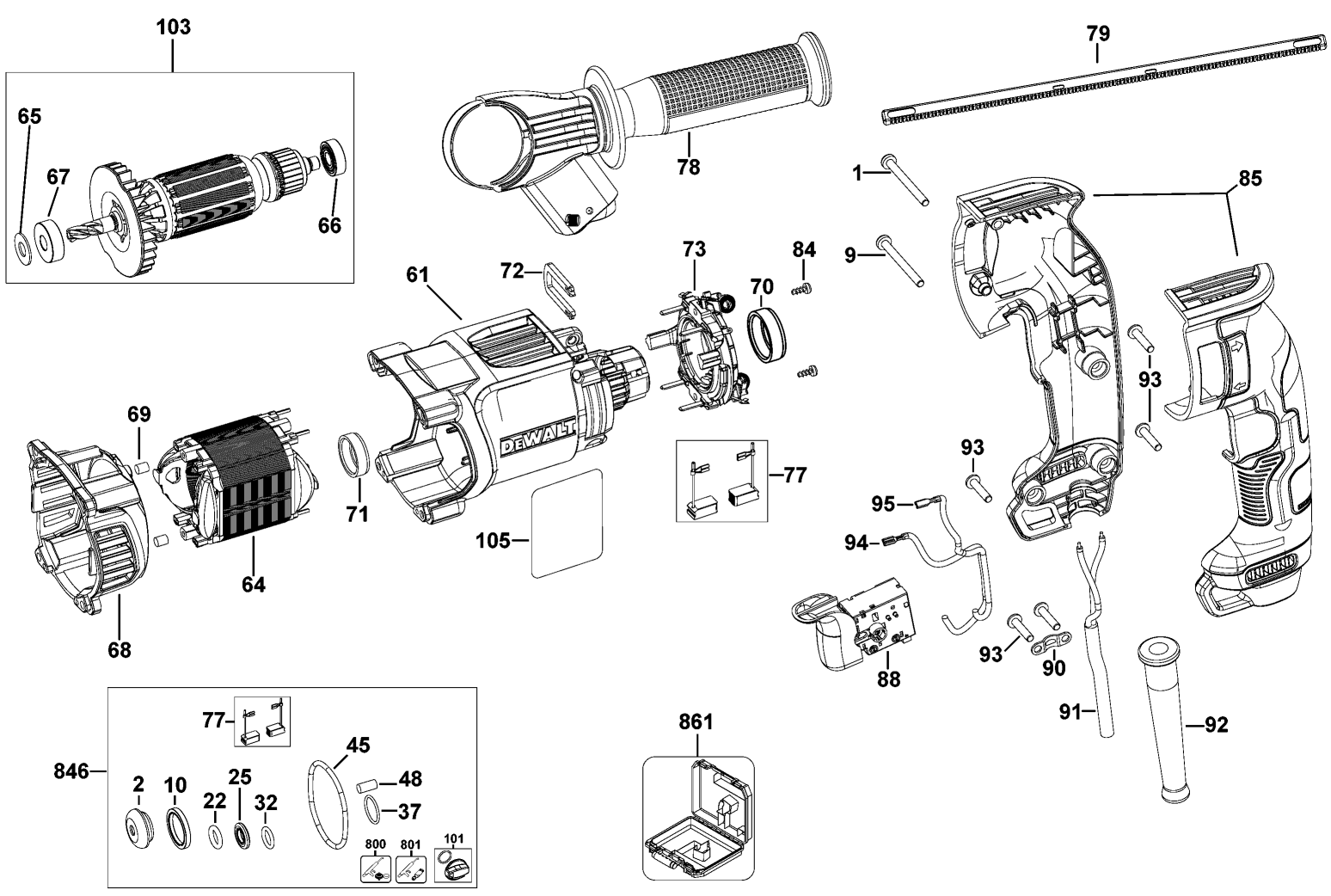

MOTOR
MOTOR Diagram and Parts List for Type 1 DeWALT Impact Driver
  • 1
    SCREW – Part Number: N325879
    SCREW
    Part Number: N325879
      Special Order
    $5.95
  • 2
    Cap – Part Number: 323489-00
    Cap
    Part Number: 323489-00
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $5.95
  • 3
    Ring – Part Number: 579212-00
    Ring
    Part Number: 579212-00
      In Stock
    $5.95
  • 4
    Tube – Part Number: N163578
    Tube
    Part Number: N163578
      No Longer Available
  • 5
    Ball – Part Number: 583890-00
    Ball
    Part Number: 583890-00
    ★★★★★
    ★★★★★
    (6)
      In Stock
    $5.95
  • 6
    Washer – Part Number: 578387-00
    Washer
    Part Number: 578387-00
    ★★★★★
    ★★★★★
    (3)
      In Stock
    $7.50
  • 7
    Spring – Part Number: 871690
    Spring
    Part Number: 871690
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 8
    FRONT HOUSING ASSY. – Part Number: N417731
    FRONT HOUSING ASSY.
    Part Number: N417731
      In Stock
    $28.76
  • 9
    Screw – Part Number: 330065-16
    Screw
    Part Number: 330065-16
      Special Order
    $5.95
  • 10
    SEAL RING – Part Number: N496180
    SEAL RING
    Part Number: N496180
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 11
    Bearing – Part Number: N020023
    Bearing
    Part Number: N020023
      In Stock
    $8.48
  • 13
    WASHER – Part Number: 1005788-00
    WASHER
    Part Number: 1005788-00
      In Stock
    $5.95
  • 17
    Washer – Part Number: 589350-00
    Washer
    Part Number: 589350-00
      Special Order
    $5.95
  • 18
    CLUTCH – Part Number: N264677
    CLUTCH
    Part Number: N264677
      No Longer Available
  • 19
    CLUTCH RING – Part Number: N417735
    CLUTCH RING
    Part Number: N417735
      No Longer Available
  • 20
    GEAR – Part Number: N417737
    GEAR
    Part Number: N417737
      Special Order
    $13.58
  • 21
    CLIP – Part Number: N406151
    CLIP
    Part Number: N406151
      Special Order
    $5.95
  • 22
    O-RING – Part Number: N394276
    O-RING
    Part Number: N394276
      Special Order
    $5.95
  • 23
    GUIDE – Part Number: N470388
    GUIDE
    Part Number: N470388
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 24
    BEAT PIECE – Part Number: N417744
    BEAT PIECE
    Part Number: N417744
      No Longer Available
  • 25
    Ring – Part Number: 1005808-00
    Ring
    Part Number: 1005808-00
      No Longer Available
  • 26
    Washer – Part Number: 327087-00
    Washer
    Part Number: 327087-00
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 27
    SNAP RING – Part Number: N294259
    SNAP RING
    Part Number: N294259
      No Longer Available
  • 28
    BEARING – Part Number: N267565
    BEARING
    Part Number: N267565
      In Stock
    $5.95
  • 29
    BEARING – Part Number: N417745
    BEARING
    Part Number: N417745
      Special Order
    $8.88
  • 32
    O-RING – Part Number: N264642
    O-RING
    Part Number: N264642
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 33
    PISTON – Part Number: N425231
    PISTON
    Part Number: N425231
      In Stock
    $21.98
  • 34
    Washer – Part Number: 1005842-00
    Washer
    Part Number: 1005842-00
      Special Order
    $5.95
  • 35
    BEARING – Part Number: N325041
    BEARING
    Part Number: N325041
      In Stock
    $5.95
  • 36
    BEARING HOUSING – Part Number: N495931
    BEARING HOUSING
    Part Number: N495931
      No Longer Available
  • 37
    O-RING – Part Number: N264673
    O-RING
    Part Number: N264673
      Special Order
    $5.95
  • 38
    INTERSHAFT – Part Number: N418018
    INTERSHAFT
    Part Number: N418018
      In Stock
    $60.20
  • 44
    Washer – Part Number: 1005844-00
    Washer
    Part Number: 1005844-00
      Special Order
    $5.95
  • 45
    O-RING – Part Number: N264672
    O-RING
    Part Number: N264672
      Special Order
    $5.95
  • 46
    SHIFT COLLAR – Part Number: N417853
    SHIFT COLLAR
    Part Number: N417853
      In Stock
    $7.96
  • 47
    GEAR – Part Number: N417859
    GEAR
    Part Number: N417859
      In Stock
    $17.52
  • 48
    Felt Seal – Part Number: 1005812-00
    Felt Seal
    Part Number: 1005812-00
      Special Order
    $5.95
  • 49
    Screw – Part Number: 324006-14
    Screw
    Part Number: 324006-14
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 50
    Screw – Part Number: 324006-15
    Screw
    Part Number: 324006-15
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 51
    SWITCH PLATE – Part Number: N493869
    SWITCH PLATE
    Part Number: N493869
      In Stock
    $5.95
  • 52
    Spring – Part Number: 1005795-00
    Spring
    Part Number: 1005795-00
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 55
    O-RING – Part Number: N091381-00
    O-RING
    Part Number: N091381-00
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 61
    MOTOR HOUSING – Part Number: N481043
    MOTOR HOUSING
    Part Number: N481043
      Special Order
    $12.56
  • 61
    No Longer Available – Part Number: 000000-00
    No Longer Available
    Part Number: 000000-00
      No Longer Available
  • 64
    FIELD – Part Number: N484764
    FIELD
    Part Number: N484764
      Special Order
    $49.02
  • 64
    FIELD & FLD.CSE – Part Number: N489765
    FIELD & FLD.CSE
    Part Number: N489765
      Special Order
    $58.11
  • 65
    WASHER – Part Number: N245239
    WASHER
    Part Number: N245239
      No Longer Available
  • 66
    Bearing – Part Number: 1005895-00
    Bearing
    Part Number: 1005895-00
      Special Order
    $5.95
  • 67
    330003-60 – Part Number: 330003-60
    330003-60
    Part Number: 330003-60
      On Order
    $5.95
  • 68
    BAFFLE – Part Number: N344965
    BAFFLE
    Part Number: N344965
      Special Order
    $5.95
  • 69
    Rubber Bumper – Part Number: N012971
    Rubber Bumper
    Part Number: N012971
      No Longer Available
  • 69
    RUBBER BUMPER – Part Number: N476768
    RUBBER BUMPER
    Part Number: N476768
      No Longer Available
  • 70
    RING – Part Number: N442577
    RING
    Part Number: N442577
      No Longer Available
  • 71
    BEARING COVER – Part Number: N442578
    BEARING COVER
    Part Number: N442578
      Special Order
    $5.95
  • 72
    Clip – Part Number: 1005894-00
    Clip
    Part Number: 1005894-00
      No Longer Available
  • 73
    BRUSH RING – Part Number: N418034
    BRUSH RING
    Part Number: N418034
      In Stock
    $33.84
  • 77
    BRUSH PAIR KIT – Part Number: N418050
    BRUSH PAIR KIT
    Part Number: N418050
      Special Order
    $12.68
  • 78
    Side Handle – Part Number: 1005896-00
    Side Handle
    Part Number: 1005896-00
      In Stock
    $15.20
  • 79
    Depth Stop – Part Number: 798846-02
    Depth Stop
    Part Number: 798846-02
      In Stock
    $5.95
  • 84
    SCREW – Part Number: N475466
    SCREW
    Part Number: N475466
      Special Order
    $5.95
  • 84
    Screw – Part Number: N086775
    Screw
    Part Number: N086775
      Special Order
    $5.95
  • 85
    HANDLE SET – Part Number: N418013
    HANDLE SET
    Part Number: N418013
      No Longer Available
  • 88
    Switch – Part Number: N364921
    Switch
    Part Number: N364921
      In Stock
    $25.90
  • 90
    Cord Clamp – Part Number: 821070
    Cord Clamp
    Part Number: 821070
      In Stock
    $5.95
  • 91
    Cordset – Part Number: 1005754-00
    Cordset
    Part Number: 1005754-00
      In Stock
    $26.95
  • 92
    Cord Protector – Part Number: 403395-00
    Cord Protector
    Part Number: 403395-00
      In Stock
    $6.37
  • 93
    Screw – Part Number: 330065-08
    Screw
    Part Number: 330065-08
      No Longer Available
  • 94
    Leadwire – Part Number: 1005879-00
    Leadwire
    Part Number: 1005879-00
      No Longer Available
  • 95
    Leadwire – Part Number: 1005879-01
    Leadwire
    Part Number: 1005879-01
      No Longer Available
  • 97
    SCREW – Part Number: N476832
    SCREW
    Part Number: N476832
      Special Order
    $5.95
  • 100
    SPINDLE ASSEMBLY – Part Number: N424934
    SPINDLE ASSEMBLY
    Part Number: N424934
      No Longer Available
  • 101
    SELECTOR – Part Number: N417861
    SELECTOR
    Part Number: N417861
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $13.32
  • 102
    RAM – Part Number: N418035
    RAM
    Part Number: N418035
      In Stock
    $18.20
  • 103
    ARMATURE ASSY. – Part Number: N418030
    ARMATURE ASSY.
    Part Number: N418030
      No Longer Available
  • 800
    Grease – Part Number: 870889-02
    Grease
    Part Number: 870889-02
      In Stock
    $29.95
  • 801
    Grease – Part Number: 487130-04
    Grease
    Part Number: 487130-04
      In Stock
    $15.30
  • 836
    Service Tool Spring Comp. Fxt. – Part Number: 596005-99
    Service Tool Spring Comp. Fxt.
    Part Number: 596005-99
      No Longer Available
  • 836
    SRT CIRCLIP TOOL – Part Number: 1003960-99
    SRT CIRCLIP TOOL
    Part Number: 1003960-99
      No Longer Available
  • 836
    SRT 3 LEGGED TOOL – Part Number: 1003959-99
    SRT 3 LEGGED TOOL
    Part Number: 1003959-99
      No Longer Available
  • 846
    SERVICE KIT – Part Number: N418466
    SERVICE KIT
    Part Number: N418466
      No Longer Available
  • 861
    KIT BOX – Part Number: N390353
    KIT BOX
    Part Number: N390353
      No Longer Available

Questions & Answers

?

Our customer Service team is at the ready daily to answer your part and product questions.

We're sorry, but our Q&A experts are temporarily unavailable.
Please check back later if you still haven't found the answer you need.

Ask our Team

We have a dedicated staff with decades of collective experience in helping customers just like you purchase parts to repair their products.
