Bosch Parts

Bosch Cordless Impact Drill Impact Driver Replacement Parts For Model 3601J13110

We Sell Only Genuine Bosch Parts

Popular Parts for 3601J13110

Search Within Model

Questions & Answers for Bosch 3601J13110
Browse all Parts Search by Area
Section 1 Diagram and Parts List for  Bosch Impact Driver
Section 1
Section 2 Diagram and Parts List for  Bosch Impact Driver
Section 2
Previous Showing All Parts Next
Section 1

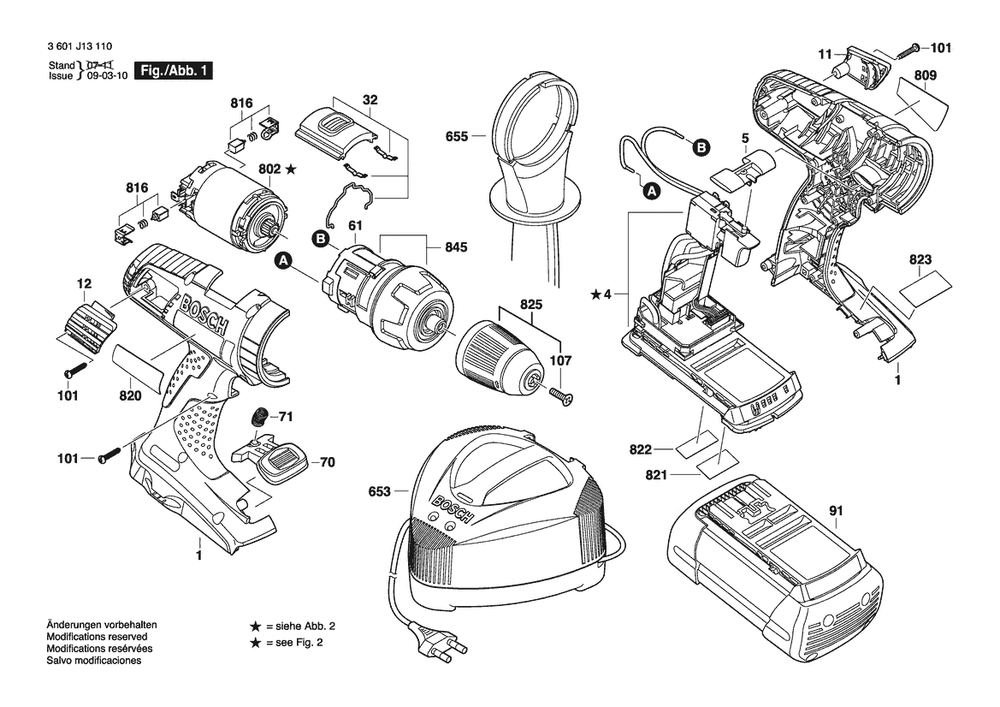

Section 1 Diagram and Parts List for  Bosch Impact Driver
  • 1
    HOUSING – Part Number: 2605105089
    HOUSING
    Part Number: 2605105089
      Special Order
    $41.62
  • 4
    SWITCH ASSEMBLY – Part Number: 1607233279
    SWITCH ASSEMBLY
    Part Number: 1607233279
      Special Order
    $175.61
  • 5
    ADJUSTING SLIDE – Part Number: 2601099149
    ADJUSTING SLIDE
    Part Number: 2601099149
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $5.95
  • 11
    COVER – Part Number: 2600508056
    COVER
    Part Number: 2600508056
      Special Order
    $5.95
  • 12
    COVER – Part Number: 2600508057
    COVER
    Part Number: 2600508057
      Special Order
    $5.95
  • 32
    ADJUSTING SLIDE – Part Number: 2601099152
    ADJUSTING SLIDE
    Part Number: 2601099152
      Special Order
    $12.52
  • 61
    SUPPORT – Part Number: 2608040190
    SUPPORT
    Part Number: 2608040190
      Special Order
    $16.60
  • 70
    PUSH BUTTON – Part Number: 2605190571
    PUSH BUTTON
    Part Number: 2605190571
      Special Order
    $5.95
  • 71
    SPRING – Part Number: 2604610104
    SPRING
    Part Number: 2604610104
      Special Order
    $5.95
  • 91
    BAT838 BULK 36V LI-ION 4.0AH X – Part Number: 2607336891
    BAT838 BULK 36V LI-ION 4.0AH X
    Part Number: 2607336891
      Special Order
    $276.95
  • 91
    Battery – Part Number: 2607336007
    Battery
    Part Number: 2607336007
      No Longer Available
  • 101
    SCREW – Part Number: 2603490018
    SCREW
    Part Number: 2603490018
      Special Order
    $5.95
  • 107
    TORX FLAT HEAD SCREW – Part Number: 2603421229
    TORX FLAT HEAD SCREW
    Part Number: 2603421229
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 653
    BATTERY CHARGER – Part Number: 2607225905
    BATTERY CHARGER
    Part Number: 2607225905
      Special Order
    $128.62
  • 655
    AUXILIARY HANDLE – Part Number: 2602025135
    AUXILIARY HANDLE
    Part Number: 2602025135
      Special Order
    $33.50
  • 802
    DC Motor – Part Number: 2607022836
    DC Motor
    Part Number: 2607022836
      No Longer Available
  • 809
    LABEL – Part Number: 2601115377
    LABEL
    Part Number: 2601115377
      Special Order
    $5.95
  • 816
    Carbon Brush Set – Part Number: 2607034904
    Carbon Brush Set
    Part Number: 2607034904
      No Longer Available
  • 820
    LABEL – Part Number: 2601115375
    LABEL
    Part Number: 2601115375
      Special Order
    $5.95
  • 821
    Nameplate – Part Number: 2601115378
    Nameplate
    Part Number: 2601115378
      No Longer Available
  • 822
    Label – Part Number: 2601115411
    Label
    Part Number: 2601115411
      No Longer Available
  • 823
    LABEL – Part Number: 2601115412
    LABEL
    Part Number: 2601115412
      Special Order
    $5.95
  • 825
    KEYLESS CHUCK – Part Number: 2608572903
    KEYLESS CHUCK
    Part Number: 2608572903
      Special Order
    $83.44
  • 845
    DRIVE ASSEMBLY – Part Number: 2606200948
    DRIVE ASSEMBLY
    Part Number: 2606200948
      Special Order
    $235.41
Section 2

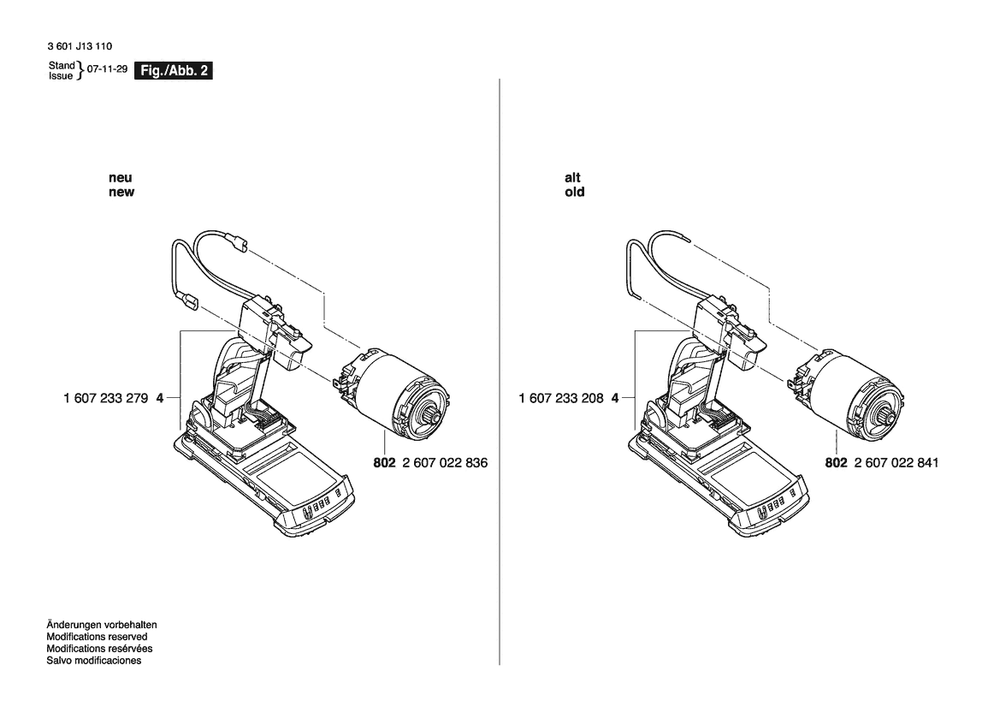

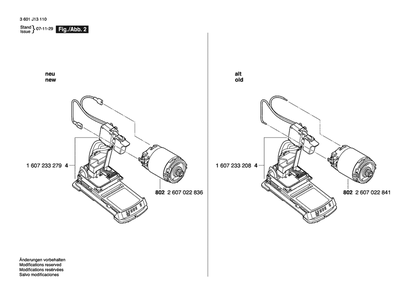

Section 2 Diagram and Parts List for  Bosch Impact Driver
  • 4
    SWITCH ASSEMBLY – Part Number: 1607233279
    SWITCH ASSEMBLY
    Part Number: 1607233279
      Special Order
    $175.61
  • 61
    SUPPORT – Part Number: 2608040190
    SUPPORT
    Part Number: 2608040190
      Special Order
    $16.60
  • 802
    DC Motor – Part Number: 2607022836
    DC Motor
    Part Number: 2607022836
      No Longer Available
