Whirlpool Ice Maker Replacement Parts For Model JIM159XYCX0

We Sell Only Genuine Whirlpool Parts

Find Whirlpool JIM159XYCX0 Parts By Symptom

Light not working

70%

Not cleaning dishes properly

8%

Leaking

7%

Fridge too warm

6%

Noisy

5%

Fridge and Freezer are too warm

2%

Ice maker not making ice

1%

Popular Parts for JIM159XYCX0

Search Within Model

Questions & Answers for Whirlpool JIM159XYCX0
Browse all Parts Search by Area
01 - COVER SHEET Diagram and Parts List for  Whirlpool Ice Maker
01 - COVER SHEET
02 - CABINET, DOOR AND LINER PARTS Diagram and Parts List for  Whirlpool Ice Maker
02 - CABINET, DOOR AND LINER PARTS
03 - EVAPORATOR, GRID, AND WATER PARTS Diagram and Parts List for  Whirlpool Ice Maker
03 - EVAPORATOR, GRID, AND WATER PARTS
04 - PUMP PARTS Diagram and Parts List for  Whirlpool Ice Maker
04 - PUMP PARTS
05 - CONTROL PANEL PARTS Diagram and Parts List for  Whirlpool Ice Maker
05 - CONTROL PANEL PARTS
06 - UNIT PARTS Diagram and Parts List for  Whirlpool Ice Maker
06 - UNIT PARTS
07 - OPTIONAL PARTS Diagram and Parts List for  Whirlpool Ice Maker
07 - OPTIONAL PARTS
Previous Showing All Parts Next

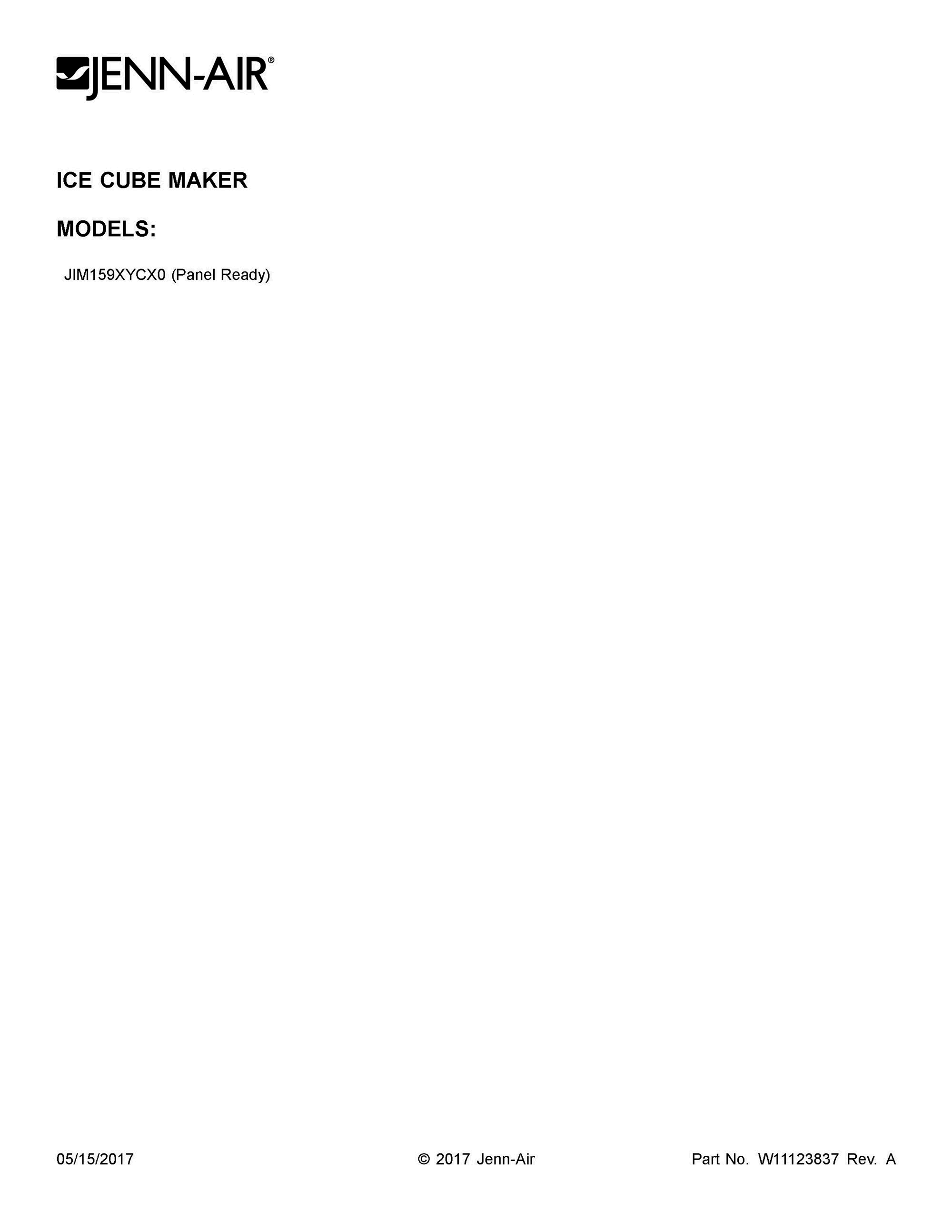

01 - COVER SHEET
01 - COVER SHEET Diagram and Parts List for  Whirlpool Ice Maker

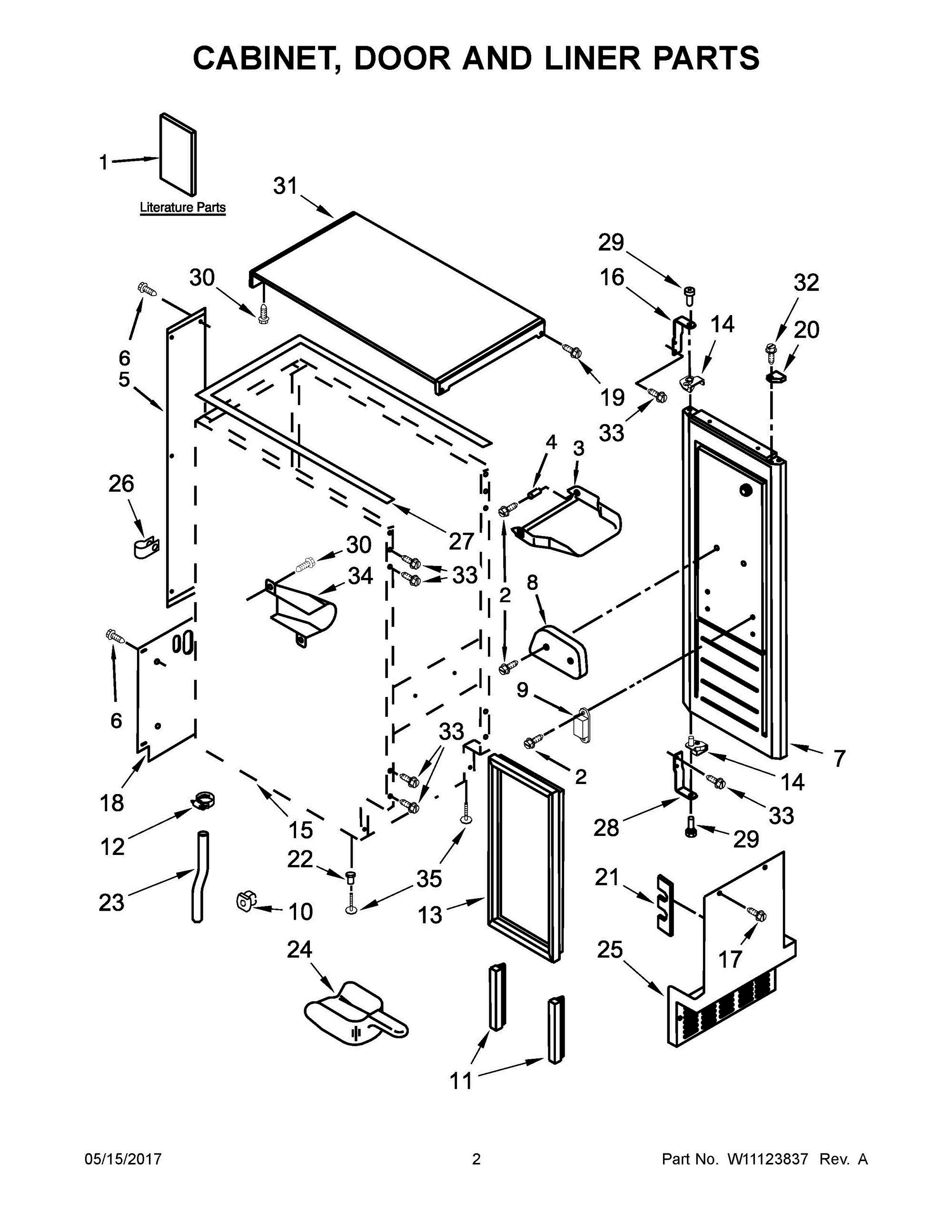

02 - CABINET, DOOR AND LINER PARTS
02 - CABINET, DOOR AND LINER PARTS Diagram and Parts List for  Whirlpool Ice Maker
  • 1
    USE & CARE GUIDE – Part Number: W10541616
    USE & CARE GUIDE
    Part Number: W10541616
      No Longer Available
  • 1A
    Installation instructions – Part Number: W10761663
    Installation instructions
    Part Number: W10761663
      No Longer Available
  • 1B
    Tech sheet – Part Number: W10761657
    Tech sheet
    Part Number: W10761657
      No Longer Available
  • 2
    Screw 818 X 1 1/4 – Part Number: WP3400886
    Screw 818 X 1 1/4
    Part Number: WP3400886
      In Stock
    $9.40
  • 3
    DOOR-INNER – Part Number: W10734102
    DOOR-INNER
    Part Number: W10734102
      Special Order
    $146.86
  • 4
    SPACER – Part Number: 2185678
    SPACER
    Part Number: 2185678
      In Stock
    $11.50
  • 5
    COVER-WIRE – Part Number: 2217394
    COVER-WIRE
    Part Number: 2217394
      Special Order
    $49.39
  • 6
    Refrigerator Screw – Part Number: WP489442
    Refrigerator Screw
    Part Number: WP489442
      In Stock
    $11.50
  • 7
    DOR-FIP – Part Number: W10502166Q
    DOR-FIP
    Part Number: W10502166Q
      Special Order
    $504.90
  • 8
    CAM-DOOR – Part Number: W10486874
    CAM-DOOR
    Part Number: W10486874
      Special Order
    $18.85
  • 9
    CATCH-ASM – Part Number: W11223751
    CATCH-ASM
    Part Number: W11223751
      Special Order
    $55.03
  • 10
    NUT – Part Number: W10136999
    NUT
    Part Number: W10136999
      Special Order
    $13.60
  • 11
    GASKET-DOR – Part Number: 2217367
    GASKET-DOR
    Part Number: 2217367
      Special Order
    $50.42
  • 12
    CLAMP – Part Number: W10670799
    CLAMP
    Part Number: W10670799
      Special Order
    $19.90
  • 13
    Door Gasket (White) – Part Number: WP2217294
    Door Gasket (White)
    Part Number: WP2217294
      In Stock
    $130.50
  • 14
    Door Stop – Part Number: W10486559
    Door Stop
    Part Number: W10486559
      Special Order
    $26.73
  • 14A
    STOP-DOOR – Part Number: W10486561
    STOP-DOOR
    Part Number: W10486561
      Special Order
    $26.73
  • 15
    NOT AVAILABLE – Part Number: N/P
    NOT AVAILABLE
    Part Number: N/P
      No Longer Available
  • 16
    HINGE-TOP,IM, Black – Part Number: W10476703
    HINGE-TOP,IM, Black
    Part Number: W10476703
      Special Order
    $27.76
  • 17
    SCREW – Part Number: W10531302
    SCREW
    Part Number: W10531302
      Special Order
    $13.60
  • 18
    Ice Maker Cover – Part Number: WPW10136199
    Ice Maker Cover
    Part Number: WPW10136199
      In Stock
    $68.29
  • 19
    SCREW – Part Number: W11788665
    SCREW
    Part Number: W11788665
      Special Order
    $17.80
  • 20
    FILLER-ENDCAP, LE BLK – Part Number: W11309706
    FILLER-ENDCAP, LE BLK
    Part Number: W11309706
      Special Order
    $26.20
  • 20A
    FILLER-ENDCAP, LE BLK – Part Number: W11309712
    FILLER-ENDCAP, LE BLK
    Part Number: W11309712
      Special Order
    $26.20
  • 21
    PAD-FOAM, AIRFLOW DIVIDE – Part Number: W10532250
    PAD-FOAM, AIRFLOW DIVIDE
    Part Number: W10532250
      Special Order
    $16.75
  • 22
    Nut, Leg Leveler – Part Number: 3400240
    Nut, Leg Leveler
    Part Number: 3400240
      Special Order
    $23.05
  • 23
    TUBE-DRAIN – Part Number: W10825876
    TUBE-DRAIN
    Part Number: W10825876
      In Stock
    $46.30
  • 24
    Ice Maker Scoop – Part Number: W11420408
    Ice Maker Scoop
    Part Number: W11420408
      In Stock
    $17.80
  • 25
    Grill, Front – Part Number: WP2185571B
    Grill, Front
    Part Number: WP2185571B
      Special Order
    $99.34
  • 26
    Tube Clamp – Part Number: WP488366
    Tube Clamp
    Part Number: WP488366
      Special Order
    $11.50
  • 27
    GASKET-TOP – Part Number: W11624957
    GASKET-TOP
    Part Number: W11624957
      Special Order
    $75.95
  • 28
    HINGE BOTTOM-IM, Black – Part Number: W10476696
    HINGE BOTTOM-IM, Black
    Part Number: W10476696
      Special Order
    $27.76
  • 29
    Hinge Pin – Part Number: 2185712
    Hinge Pin
    Part Number: 2185712
      On Order
    $50.42
  • 30
    Screw – Part Number: WP250830
    Screw
    Part Number: WP250830
      Special Order
    $7.30
  • 31
    GROUP-TOP PANEL,FIP,15", – Part Number: W10320117
    GROUP-TOP PANEL,FIP,15",
    Part Number: W10320117
      Special Order
    $263.91
  • 32
    SCREW – Part Number: 348689
    SCREW
    Part Number: 348689
      Special Order
    $47.33
  • 33
    10-32 X .500 PN 6L LRCA – Part Number: W10495264
    10-32 X .500 PN 6L LRCA
    Part Number: W10495264
      Special Order
    $12.55
  • 34
    HOLDER – Part Number: 2185927
    HOLDER
    Part Number: 2185927
      Special Order
    $52.99
  • 35
    Leveling Leg – Part Number: 8193716
    Leveling Leg
    Part Number: 8193716
      In Stock
    $47.33

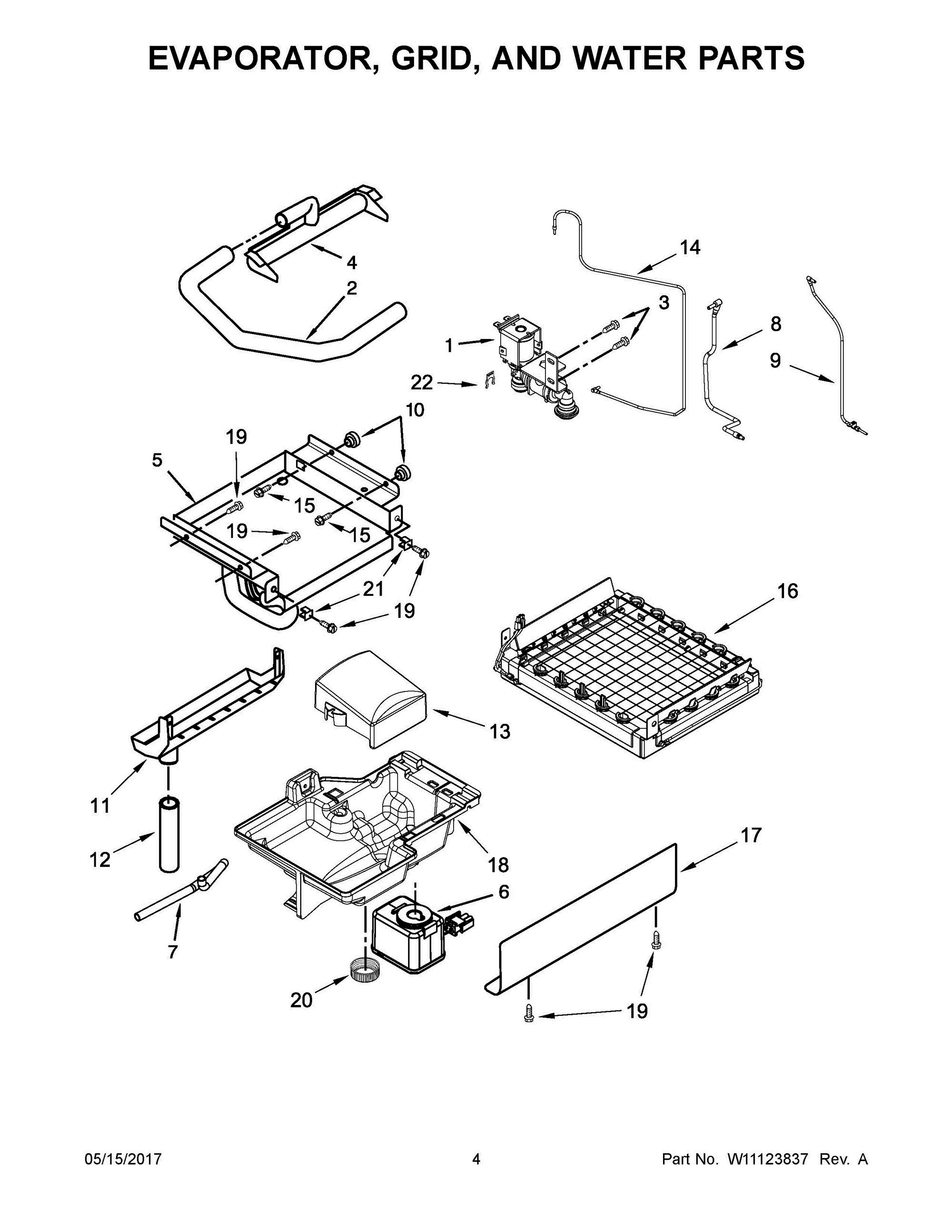

03 - EVAPORATOR, GRID, AND WATER PARTS
03 - EVAPORATOR, GRID, AND WATER PARTS Diagram and Parts List for  Whirlpool Ice Maker

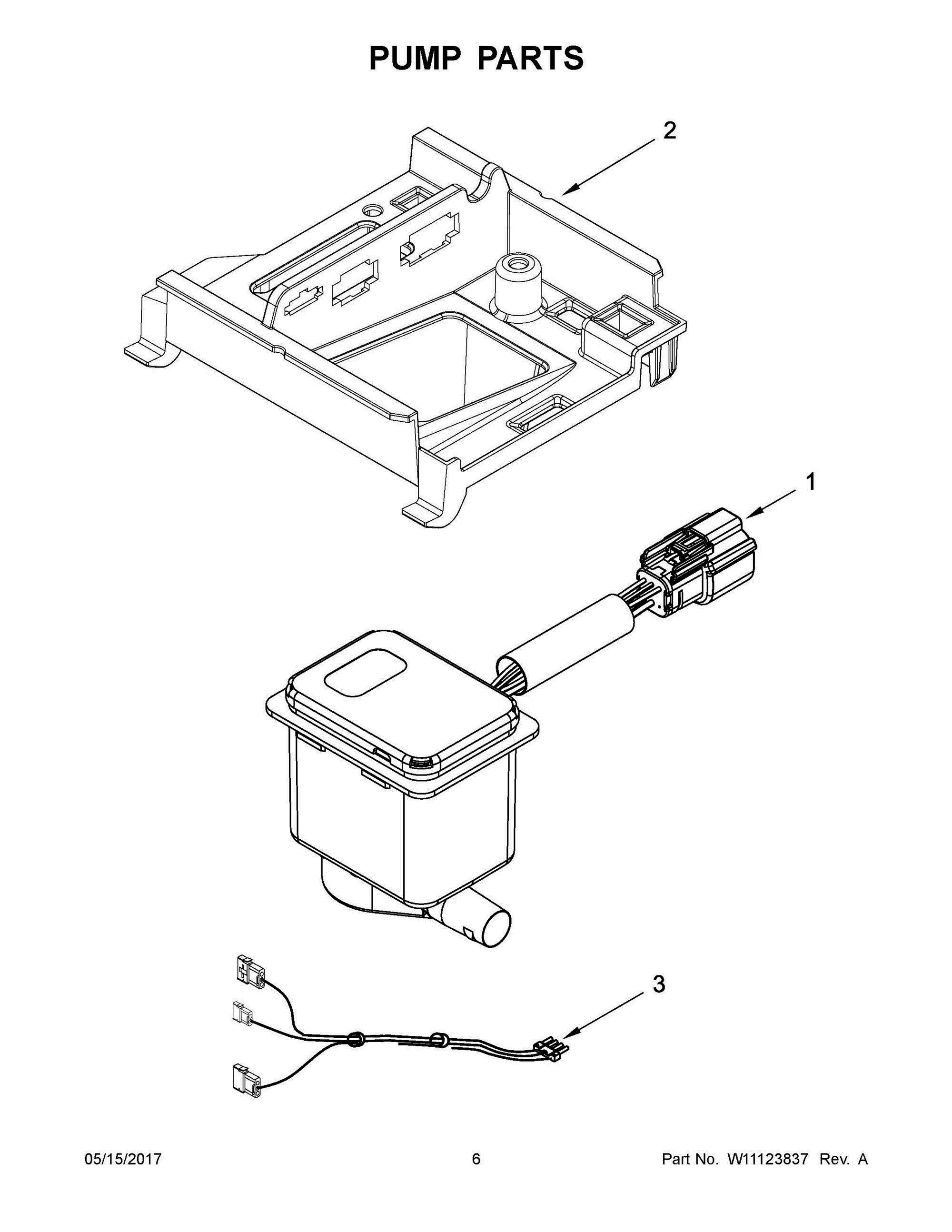

04 - PUMP PARTS
04 - PUMP PARTS Diagram and Parts List for  Whirlpool Ice Maker
  • 1
    PUMP – Part Number: W11542867
    PUMP
    Part Number: W11542867
      In Stock
    $150.91
  • 2
    BRACKET-PUMP, RECIRC – Part Number: W11679650
    BRACKET-PUMP, RECIRC
    Part Number: W11679650
      In Stock
    $34.97
  • 3
    Pump Harness – Part Number: W11126268
    Pump Harness
    Part Number: W11126268
      In Stock
    $60.13

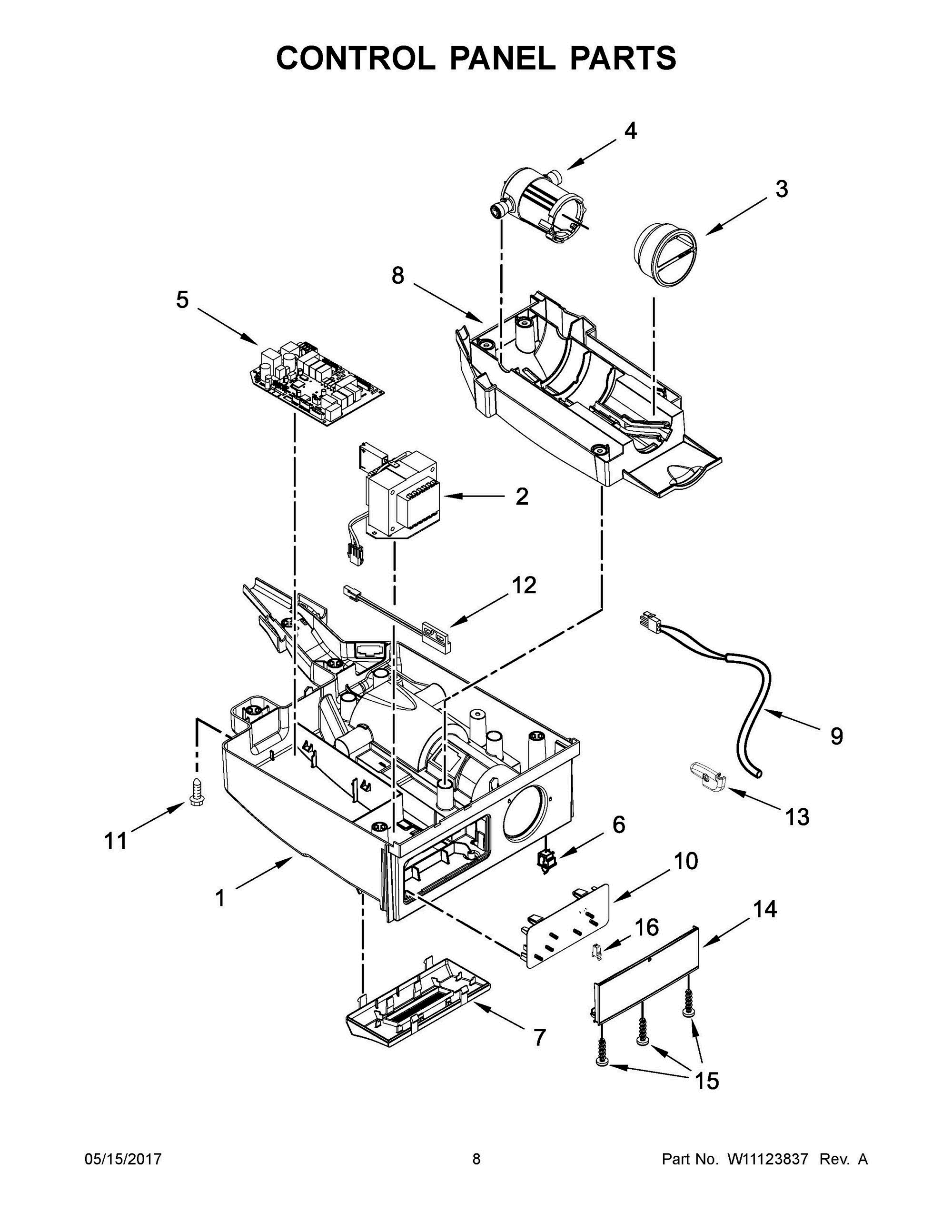

05 - CONTROL PANEL PARTS
05 - CONTROL PANEL PARTS Diagram and Parts List for  Whirlpool Ice Maker

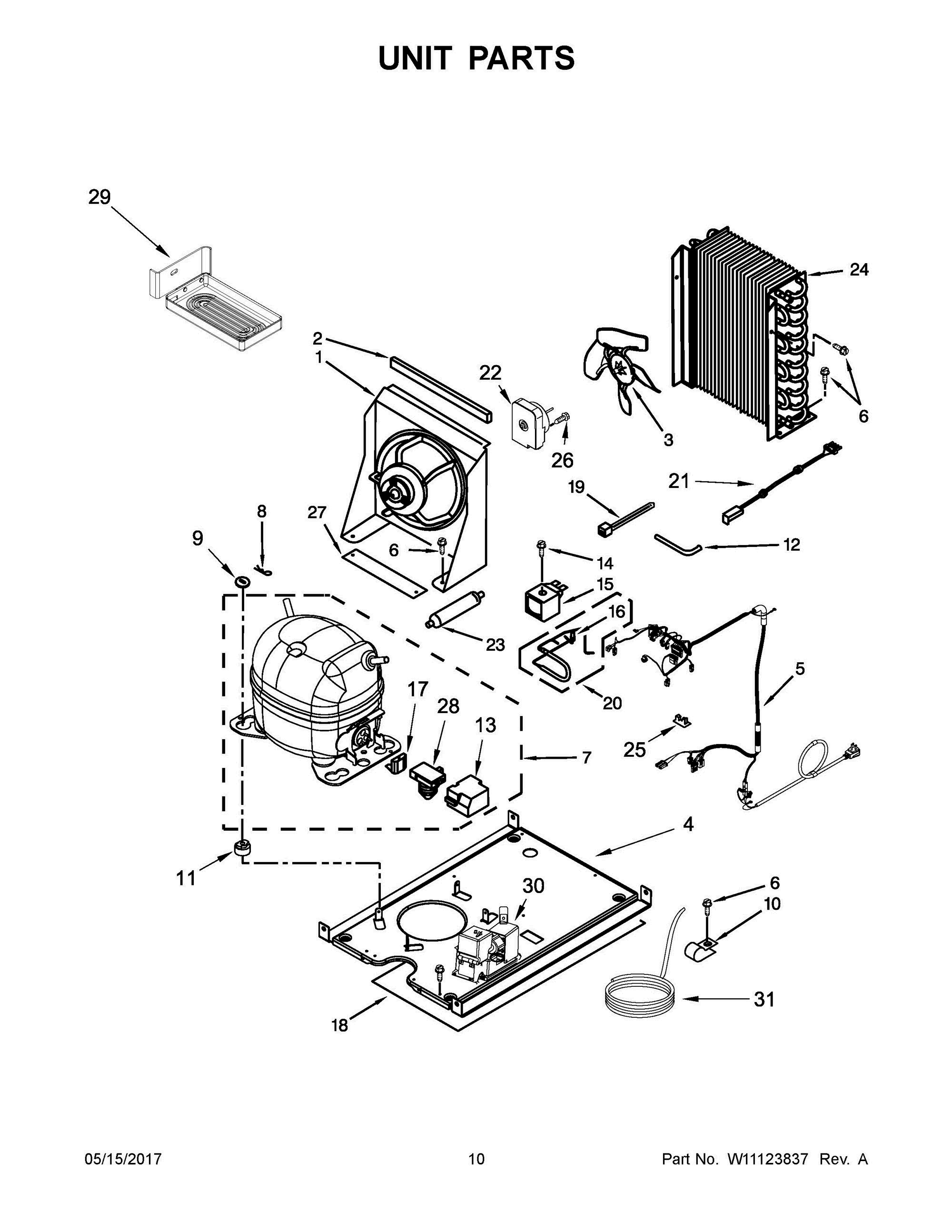

06 - UNIT PARTS
06 - UNIT PARTS Diagram and Parts List for  Whirlpool Ice Maker
  • 1
    BRACKET, FAN MTG. – Part Number: WP2185532
    BRACKET, FAN MTG.
    Part Number: WP2185532
      Special Order
    $50.42
  • 2
    PAD-FOAM – Part Number: 2185675
    PAD-FOAM
    Part Number: 2185675
      Special Order
    $11.50
  • 3
    Fan Blade – Part Number: WP2188935
    Fan Blade
    Part Number: WP2188935
      In Stock
    $50.42
  • 4
    BASE-CONDR – Part Number: 2217445
    BASE-CONDR
    Part Number: 2217445
      Special Order
    $110.95
  • 5
    HARNESS – Part Number: W11123917
    HARNESS
    Part Number: W11123917
      In Stock
    $125.95
  • 6
    Refrigerator Single Hex Head Screw – Part Number: WP489069
    Refrigerator Single Hex Head Screw
    Part Number: WP489069
      In Stock
    $7.30
  • 7
    COMPRESSOR SERVICE KIT WITHOUT – Part Number: W11735041
    COMPRESSOR SERVICE KIT WITHOUT
    Part Number: W11735041
      In Stock
    $360.56
  • 8
    CLIP – Part Number: A201435
    CLIP
    Part Number: A201435
      In Stock
    $13.60
  • 9
    SHIM – Part Number: A201441
    SHIM
    Part Number: A201441
      Special Order
    $13.60
  • 10
    CLAMP – Part Number: 2185960
    CLAMP
    Part Number: 2185960
      Special Order
    $11.50
  • 11
    GROMMET – Part Number: 2185965
    GROMMET
    Part Number: 2185965
      In Stock
    $27.76
  • 12
    TUBE-PROCESS – Part Number: W10528572
    TUBE-PROCESS
    Part Number: W10528572
      In Stock
    $27.76
  • 13
    Refrigerator Terminal Cover – Part Number: WP2162358
    Refrigerator Terminal Cover
    Part Number: WP2162358
      Special Order
    $51.45
  • 14
    SCREW – Part Number: 489472
    SCREW
    Part Number: 489472
      No Longer Available
  • 15
    Solenoid Coil – Part Number: WPW10206473
    Solenoid Coil
    Part Number: WPW10206473
      In Stock
    $95.42
  • 16
    Gas Valve – Part Number: WP759113
    Gas Valve
    Part Number: WP759113
      In Stock
    $157.54
  • 17
    OVERLOAD – Part Number: W11624931
    OVERLOAD
    Part Number: W11624931
      In Stock
    $42.18
  • 18
    TAPE – Part Number: W10282061
    TAPE
    Part Number: W10282061
      Special Order
    $16.75
  • 19
    USE WPL W10339879 – Part Number: 851095
    USE WPL W10339879
    Part Number: 851095
      Special Order
    $20.95
  • 20
    Valve – Part Number: WPW10534030
    Valve
    Part Number: WPW10534030
      Special Order
    $145.69
  • 21
    Wiring Harness, Condenser Fan – Part Number: WP2187629
    Wiring Harness, Condenser Fan
    Part Number: WP2187629
      Special Order
    $54.01
  • 22
    Condenser Fan Motor – Part Number: W11613295
    Condenser Fan Motor
    Part Number: W11613295
      In Stock
    $67.27
  • 23
    Filter Drier Tube – Part Number: W10843121
    Filter Drier Tube
    Part Number: W10843121
      In Stock
    $43.21
  • 24
    Condenser – Part Number: WP2313624
    Condenser
    Part Number: WP2313624
      In Stock
    $190.80
  • 25
    Wiring Clip – Part Number: 1115375
    Wiring Clip
    Part Number: 1115375
      Special Order
    $18.85
  • 26
    Refrigerator Screw – Part Number: WP8281196
    Refrigerator Screw
    Part Number: WP8281196
      In Stock
    $9.40
  • 27
    PAD-FOAM – Part Number: 2217397
    PAD-FOAM
    Part Number: 2217397
      Special Order
    $50.42
  • 28
    Relay, Start (Production) – Part Number: WP2217224
    Relay, Start (Production)
    Part Number: WP2217224
      In Stock
    $52.99
  • 29
    PAN-WATER – Part Number: W10615506
    PAN-WATER
    Part Number: W10615506
      Special Order
    $76.85
  • 30
    DRAIN PUMP – Part Number: W11539855
    DRAIN PUMP
    Part Number: W11539855
      In Stock
    $343.77
  • 31
    HOSE-DRAIN, COILED – Part Number: W11766555
    HOSE-DRAIN, COILED
    Part Number: W11766555
      In Stock
    $50.42
  • NI
    NOT AVAILABLE – Part Number: N/P
    NOT AVAILABLE
    Part Number: N/P
      No Longer Available
07 - OPTIONAL PARTS
07 - OPTIONAL PARTS Diagram and Parts List for  Whirlpool Ice Maker
