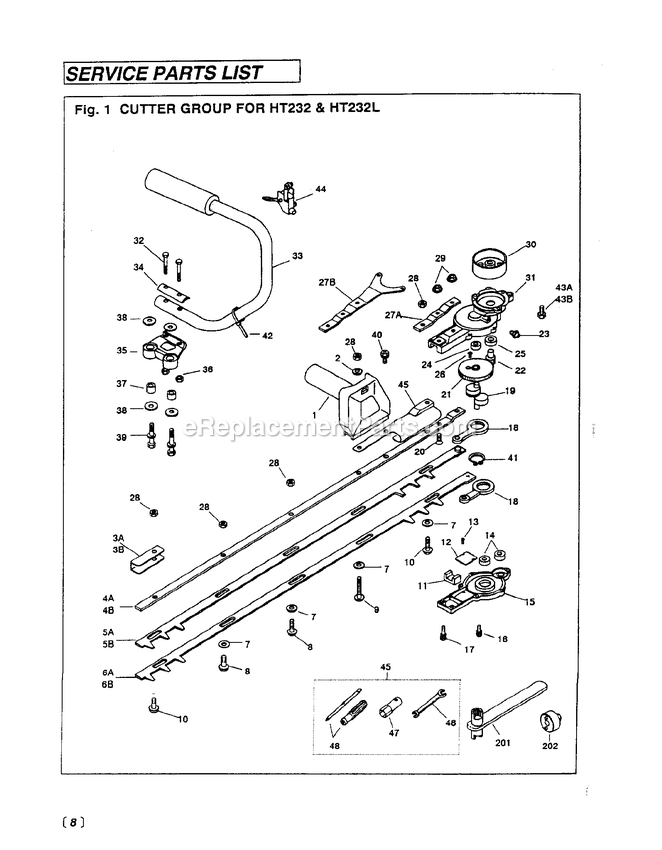

Cutting Equipment Diagram and Parts List for 000001 AND UP RedMax Hedge Trimmer
Cutting Equipment

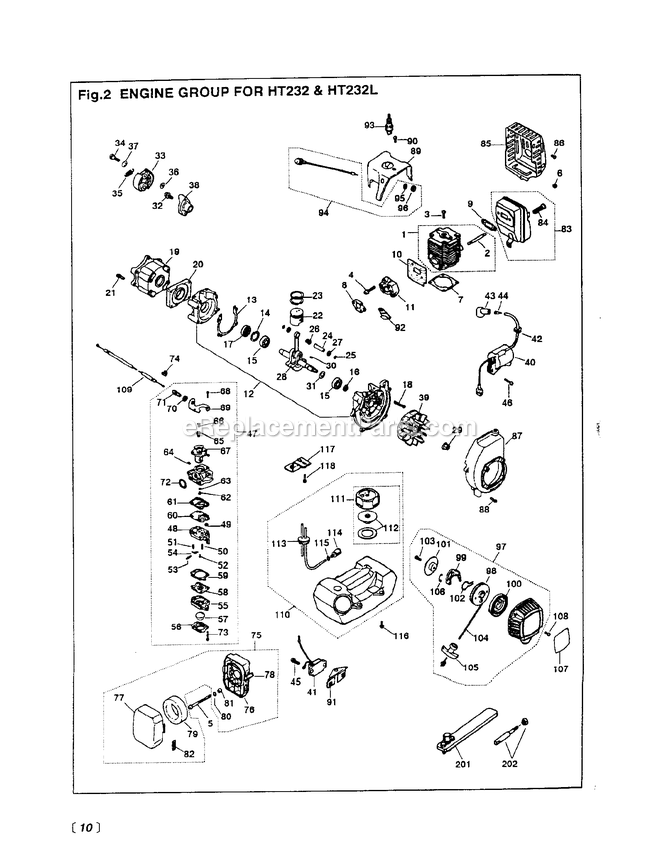

Engine Diagram and Parts List for 000001 AND UP RedMax Hedge Trimmer
Engine
Previous Showing All Parts Next
Cutting Equipment
Cutting Equipment Diagram and Parts List for 000001 AND UP RedMax Hedge Trimmer
  • 1
    Cylinder – Part Number: 5162044-01
    Cylinder
    Part Number: 5162044-01
      No Longer Available
  • 1
    Handle (R) – Part Number: 5212964-01
    Handle (R)
    Part Number: 5212964-01
      No Longer Available
  • 2
    Stud – Part Number: 5162046-01
    Stud
    Part Number: 5162046-01
      No Longer Available
  • 2
    WASHER – Part Number: 515235801
    WASHER
    Part Number: 515235801
      Special Order
    $10.46
  • 3
    SCREW, M5 X 16 – Part Number: 516098501
    SCREW, M5 X 16
    Part Number: 516098501
      Special Order
    $2.99
  • 3A
    REINFORCE, END – Part Number: 521292701
    REINFORCE, END
    Part Number: 521292701
      Special Order
    $11.92
  • 4
    Screw – Part Number: 5104693-01
    Screw
    Part Number: 5104693-01
      No Longer Available
  • 4A
    Guide Plate – Part Number: 5152353-01
    Guide Plate
    Part Number: 5152353-01
      No Longer Available
  • 5
    Screw – Part Number: 5161039-01
    Screw
    Part Number: 5161039-01
      No Longer Available
  • 5A
    Upper Blade – Part Number: 5212923-01
    Upper Blade
    Part Number: 5212923-01
      No Longer Available
  • 6
    Nut – Part Number: 521000601
    Nut
    Part Number: 521000601
      On Order
    $5.95
  • 6A
    LOWER BLADE – Part Number: 515231701
    LOWER BLADE
    Part Number: 515231701
      Special Order
    $164.87
  • 7
    WASHER – Part Number: 515232001
    WASHER
    Part Number: 515232001
      Special Order
    $5.95
  • 8
    Gasket – Part Number: 5165180-01
    Gasket
    Part Number: 5165180-01
      No Longer Available
  • 8
    SCREW(R3873,388411750&11770 – Part Number: 521297501
    SCREW(R3873,388411750&11770
    Part Number: 521297501
      Special Order
    $5.96
  • 9
    GASKET (RPLS 114013140) – Part Number: 516205101
    GASKET (RPLS 114013140)
    Part Number: 516205101
      Special Order
    $4.13
  • 9
    SCREW*** – Part Number: 521415301
    SCREW***
    Part Number: 521415301
      Special Order
    $4.99
  • 10
    Gasket – Part Number: 5165182-01
    Gasket
    Part Number: 5165182-01
      No Longer Available
  • 10
    SCREW.L22 – Part Number: 515236401
    SCREW.L22
    Part Number: 515236401
      Special Order
    $5.99
  • 11
    Insulator – Part Number: 5133961-01
    Insulator
    Part Number: 5133961-01
      No Longer Available
  • 11
    Felt – Part Number: 5212864-01
    Felt
    Part Number: 5212864-01
      No Longer Available
  • 12
    Crankcase – Part Number: 5165322-01
    Crankcase
    Part Number: 5165322-01
      No Longer Available
  • 12
    PLATE – Part Number: 521291301
    PLATE
    Part Number: 521291301
      Special Order
    $8.96
  • 13
    Screw – Part Number: 5160935-01
    Screw
    Part Number: 5160935-01
      No Longer Available
  • 14
    Ring – Part Number: 506609901
    Ring
    Part Number: 506609901
      Special Order
    $5.95
  • 14
    Bearing – Part Number: 5161296-01
    Bearing
    Part Number: 5161296-01
      No Longer Available
  • 15
    Bearing – Part Number: 506610301
    Bearing
    Part Number: 506610301
      Special Order
    $13.46
  • 15
    LOWER CASE – Part Number: 515223301
    LOWER CASE
    Part Number: 515223301
      Special Order
    $96.44
  • 16
    BOLT – Part Number: 510453901
    BOLT
    Part Number: 510453901
      Special Order
    $4.99
  • 16
    SEAL – Part Number: 513187801
    SEAL
    Part Number: 513187801
      Special Order
    $17.92
  • 17
    Seal – Part Number: 506612901
    Seal
    Part Number: 506612901
      Special Order
    $5.95
  • 17
    BOLT, M5 X 20 – Part Number: 516088701
    BOLT, M5 X 20
    Part Number: 516088701
      Special Order
    $2.99
  • 18
    Screw – Part Number: 5160955-01
    Screw
    Part Number: 5160955-01
      No Longer Available
  • 18
    Rod-A – Part Number: 5212869-01
    Rod-A
    Part Number: 5212869-01
      No Longer Available
  • 19
    Clutchcase – Part Number: 5165333-01
    Clutchcase
    Part Number: 5165333-01
      No Longer Available
  • 19
    Crank Shaft – Part Number: 5212980-01
    Crank Shaft
    Part Number: 5212980-01
      No Longer Available
  • 20
    Plate – Part Number: 5134072-01
    Plate
    Part Number: 5134072-01
      No Longer Available
  • 20
    Screw – Part Number: 5212874-01
    Screw
    Part Number: 5212874-01
      No Longer Available
  • 21
    Screw – Part Number: 5104694-01
    Screw
    Part Number: 5104694-01
      No Longer Available
  • 21
    Gear – Part Number: 5212970-01
    Gear
    Part Number: 5212970-01
      No Longer Available
  • 22
    Piston – Part Number: 5131885-01
    Piston
    Part Number: 5131885-01
      No Longer Available
  • 22
    PINION – Part Number: 521296901
    PINION
    Part Number: 521296901
      Special Order
    $56.05
  • 23
    Fitting – Part Number: 505171501
    Fitting
    Part Number: 505171501
      In Stock
    $7.46
  • 23
    PISTON RING – Part Number: 510917501
    PISTON RING
    Part Number: 510917501
      In Stock
    $5.95
  • 24
    Bearing – Part Number: 5161296-01
    Bearing
    Part Number: 5161296-01
      No Longer Available
  • 24
    PIN.PISTON – Part Number: 513179501
    PIN.PISTON
    Part Number: 513179501
      Special Order
    $7.46
  • 25
    Ring – Part Number: 505045201
    Ring
    Part Number: 505045201
      Special Order
    $5.95
  • 25
    Bearing – Part Number: 506610101
    Bearing
    Part Number: 506610101
      Special Order
    $10.46
  • 26
    Bearing – Part Number: 505040901
    Bearing
    Part Number: 505040901
      Special Order
    $8.96
  • 26
    Screw – Part Number: 5212868-01
    Screw
    Part Number: 5212868-01
      No Longer Available
  • 27
    Washer – Part Number: 505041001
    Washer
    Part Number: 505041001
      Special Order
    $5.95
  • 27A
    PLATE – Part Number: 515227201
    PLATE
    Part Number: 515227201
      Special Order
    $14.92
  • 28
    Crank Shaft C – Part Number: 5162177-01
    Crank Shaft C
    Part Number: 5162177-01
      No Longer Available
  • 28
    NUT – Part Number: 515232101
    NUT
    Part Number: 515232101
      Special Order
    $5.95
  • 29
    Nut – Part Number: 504118001
    Nut
    Part Number: 504118001
      In Stock
    $5.95
  • 29
    NUT – Part Number: 515230001
    NUT
    Part Number: 515230001
      Special Order
    $10.46
  • 30
    Key – Part Number: 506689401
    Key
    Part Number: 506689401
      In Stock
    $5.95
  • 30
    DRUM – Part Number: 515236101
    DRUM
    Part Number: 515236101
      Special Order
    $130.63
  • 31
    Middle Case – Part Number: 5152425-01
    Middle Case
    Part Number: 5152425-01
      No Longer Available
  • 31
    Shim – Part Number: 5162073-01
    Shim
    Part Number: 5162073-01
      No Longer Available
  • 32
    Bolt – Part Number: 5104451-01
    Bolt
    Part Number: 5104451-01
      No Longer Available
  • 32
    Bolt – Part Number: 5160861-01
    Bolt
    Part Number: 5160861-01
      No Longer Available
  • 33
    Handle – Part Number: 5152427-01
    Handle
    Part Number: 5152427-01
      No Longer Available
  • 34
    Bolt – Part Number: 513189601
    Bolt
    Part Number: 513189601
      Special Order
    $5.95
  • 34
    PLATE – Part Number: 521416401
    PLATE
    Part Number: 521416401
      Special Order
    $10.46
  • 35
    Bracket – Part Number: 5214165-01
    Bracket
    Part Number: 5214165-01
      No Longer Available
  • 36
    Washer – Part Number: 505054401
    Washer
    Part Number: 505054401
      Special Order
    $5.95
  • 36
    NUT (RPLS 387314470) – Part Number: 521290101
    NUT (RPLS 387314470)
    Part Number: 521290101
      Special Order
    $2.99
  • 37
    Washer – Part Number: 513189501
    Washer
    Part Number: 513189501
      Special Order
    $5.95
  • 37
    Collar – Part Number: 5214166-01
    Collar
    Part Number: 5214166-01
      No Longer Available
  • 38
    Plate.Clutch – Part Number: 5134071-01
    Plate.Clutch
    Part Number: 5134071-01
      No Longer Available
  • 38
    Washer – Part Number: 5214167-01
    Washer
    Part Number: 5214167-01
      No Longer Available
  • 39
    BOLT – Part Number: 510457601
    BOLT
    Part Number: 510457601
      Special Order
    $4.99
  • 40
    Coil – Part Number: 5165195-01
    Coil
    Part Number: 5165195-01
      No Longer Available
  • 40
    Bolt – Part Number: 5212967-01
    Bolt
    Part Number: 5212967-01
      No Longer Available
  • 41
    Ring, Snap, M25 X 1.2 – Part Number: 516124701
    Ring, Snap, M25 X 1.2
    Part Number: 516124701
      No Longer Available
  • 41
    Sparking Unit – Part Number: 5165196-01
    Sparking Unit
    Part Number: 5165196-01
      No Longer Available
  • 42
    Grommet – Part Number: 5131902-01
    Grommet
    Part Number: 5131902-01
      No Longer Available
  • 42
    Plastic Band – Part Number: 5212946-01
    Plastic Band
    Part Number: 5212946-01
      No Longer Available
  • 43A
    Bolt – Part Number: 516089101
    Bolt
    Part Number: 516089101
      No Longer Available
  • 44
    Spring – Part Number: 505298901
    Spring
    Part Number: 505298901
      Special Order
    $5.95
  • 44
    Lever – Part Number: 5212959-01
    Lever
    Part Number: 5212959-01
      No Longer Available
  • 45
    Screw – Part Number: 5161008-01
    Screw
    Part Number: 5161008-01
      No Longer Available
  • 45
    PROTECTOR – Part Number: 515243201
    PROTECTOR
    Part Number: 515243201
      Special Order
    $96.44
  • 46
    Spanner – Part Number: 506615001
    Spanner
    Part Number: 506615001
      Special Order
    $7.46
  • 46
    Screw – Part Number: 5160979-01
    Screw
    Part Number: 5160979-01
      No Longer Available
  • 47
    Wy-61 Cab – Part Number: 5134106-01
    Wy-61 Cab
    Part Number: 5134106-01
      No Longer Available
  • 47
    Socket – Part Number: 516185301
    Socket
    Part Number: 516185301
      No Longer Available
  • 48
    Driver – Part Number: 506689501
    Driver
    Part Number: 506689501
      Special Order
    $7.46
  • 48
    Body-A – Part Number: 513410801
    Body-A
    Part Number: 513410801
      Special Order
    $74.73
  • 49
    Screen – Part Number: 520957001
    Screen
    Part Number: 520957001
      Special Order
    $5.95
  • 50
    Valve, Inlet – Part Number: 5740249-01
    Valve, Inlet
    Part Number: 5740249-01
      No Longer Available
  • 51
    Spring – Part Number: 513410701
    Spring
    Part Number: 513410701
      No Longer Available
  • 52
    Screw – Part Number: 505306101
    Screw
    Part Number: 505306101
      No Longer Available
  • 53
    Pin – Part Number: 520977401
    Pin
    Part Number: 520977401
      In Stock
    $7.46
  • 54
    Lever – Part Number: 520977201
    Lever
    Part Number: 520977201
      Special Order
    $8.96
  • 55
    Body – Part Number: 506740901
    Body
    Part Number: 506740901
      In Stock
    $31.24
  • 56
    Jet – Part Number: 5165433-01
    Jet
    Part Number: 5165433-01
      No Longer Available
  • 57
    Pump – Part Number: 505306701
    Pump
    Part Number: 505306701
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $11.92
  • 58
    Diaphragm – Part Number: 505056401
    Diaphragm
    Part Number: 505056401
      Special Order
    $20.67
  • 59
    Gasket – Part Number: 506740801
    Gasket
    Part Number: 506740801
      In Stock
    $14.92
  • 60
    Trimmer Carburetor Diaphragm – Part Number: 506689801
    Trimmer Carburetor Diaphragm
    Part Number: 506689801
      In Stock
    $5.95
  • 61
    Rp gasket, pump – Part Number: 516160601
    Rp gasket, pump
    Part Number: 516160601
      No Longer Available
  • 62
    Jet – Part Number: 5165433-01
    Jet
    Part Number: 5165433-01
      No Longer Available
  • 63
    O-Ring – Part Number: 505307501
    O-Ring
    Part Number: 505307501
      In Stock
    $5.95
  • 64
    Ring – Part Number: 506612501
    Ring
    Part Number: 506612501
      No Longer Available
  • 65
    Swivel – Part Number: 506741201
    Swivel
    Part Number: 506741201
      Special Order
    $5.96
  • 66
    Plug – Part Number: 5165979-01
    Plug
    Part Number: 5165979-01
      No Longer Available
  • 67
    Valve – Part Number: 5165978-01
    Valve
    Part Number: 5165978-01
      No Longer Available
  • 68
    Screw – Part Number: 505307901
    Screw
    Part Number: 505307901
      Special Order
    $5.95
  • 69
    BRACKET – Part Number: 516600901
    BRACKET
    Part Number: 516600901
      Special Order
    $13.42
  • 70
    Nut – Part Number: 510487401
    Nut
    Part Number: 510487401
      Special Order
    $5.95
  • 71
    Screw – Part Number: 521756001
    Screw
    Part Number: 521756001
      In Stock
    $5.96
  • 72
    Ring – Part Number: 505308401
    Ring
    Part Number: 505308401
      No Longer Available
  • 73
    Screw – Part Number: 506741101
    Screw
    Part Number: 506741101
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 74
    Hub Cap – Part Number: 513352401
    Hub Cap
    Part Number: 513352401
      Special Order
    $5.95
  • 75
    Cleaner – Part Number: 5165262-01
    Cleaner
    Part Number: 5165262-01
      No Longer Available
  • 76
    Body – Part Number: 5165264-01
    Body
    Part Number: 5165264-01
      No Longer Available
  • 77
    Cover – Part Number: 5165267-01
    Cover
    Part Number: 5165267-01
      No Longer Available
  • 78
    Valve.Choke – Part Number: 5133983-01
    Valve.Choke
    Part Number: 5133983-01
      No Longer Available
  • 79
    Filter – Part Number: 5133981-01
    Filter
    Part Number: 5133981-01
      No Longer Available
  • 80
    WASHER – Part Number: 516520801
    WASHER
    Part Number: 516520801
      Special Order
    $2.99
  • 81
    Sleeve – Part Number: 5166196-01
    Sleeve
    Part Number: 5166196-01
      No Longer Available
  • 82
    Label – Part Number: 513185301
    Label
    Part Number: 513185301
      No Longer Available
  • 83
    Muffler Assy – Part Number: 5165225-01
    Muffler Assy
    Part Number: 5165225-01
      No Longer Available
  • 84
    Arrester – Part Number: 513351501
    Arrester
    Part Number: 513351501
      Special Order
    $5.95
  • 85
    Cover – Part Number: 5134004-01
    Cover
    Part Number: 5134004-01
      No Longer Available
  • 86
    Screw – Part Number: 5161003-01
    Screw
    Part Number: 5161003-01
      No Longer Available
  • 87
    COVER (RPLS 1140-31101) – Part Number: 516206401
    COVER (RPLS 1140-31101)
    Part Number: 516206401
      Special Order
    $54.35
  • 88
    SCREW, M4 X 14 – Part Number: 516094401
    SCREW, M4 X 14
    Part Number: 516094401
      Special Order
    $2.99
  • 89
    Cover – Part Number: 5162067-01
    Cover
    Part Number: 5162067-01
      No Longer Available
  • 90
    Screw – Part Number: 5161003-01
    Screw
    Part Number: 5161003-01
      No Longer Available
  • 91
    Bracket – Part Number: 5165197-01
    Bracket
    Part Number: 5165197-01
      No Longer Available
  • 92
    Clamp – Part Number: 521525101
    Clamp
    Part Number: 521525101
      Special Order
    $5.95
  • 93
    Spark Plug – Part Number: 5131821-01
    Spark Plug
    Part Number: 5131821-01
      No Longer Available
  • 94
    Switch – Part Number: 5161877-01
    Switch
    Part Number: 5161877-01
      No Longer Available
  • 95
    Washer – Part Number: 5163698-01
    Washer
    Part Number: 5163698-01
      No Longer Available
  • 96
    Nut – Part Number: 5163699-01
    Nut
    Part Number: 5163699-01
      No Longer Available
  • 97
    Starter Assy – Part Number: 5162091-01
    Starter Assy
    Part Number: 5162091-01
      No Longer Available
  • 98
    Reel – Part Number: 5162094-01
    Reel
    Part Number: 5162094-01
      No Longer Available
  • 99
    Ratchet – Part Number: 5161941-01
    Ratchet
    Part Number: 5161941-01
      No Longer Available
  • 100
    Spring – Part Number: 5161940-01
    Spring
    Part Number: 5161940-01
      No Longer Available
  • 101
    Plate.Friction – Part Number: 5131840-01
    Plate.Friction
    Part Number: 5131840-01
      No Longer Available
  • 102
    Frictionsprin – Part Number: 5161944-01
    Frictionsprin
    Part Number: 5161944-01
      No Longer Available
  • 104
    Rope – Part Number: 5131909-01
    Rope
    Part Number: 5131909-01
      No Longer Available
  • 105
    Plate.Stopper – Part Number: 504114001
    Plate.Stopper
    Part Number: 504114001
      Special Order
    $7.46
  • 106
    Spring – Part Number: 5162096-01
    Spring
    Part Number: 5162096-01
      No Longer Available
  • 107
    Label.Recoil – Part Number: 5133920-01
    Label.Recoil
    Part Number: 5133920-01
      No Longer Available
  • 108
    Screw – Part Number: 5161021-01
    Screw
    Part Number: 5161021-01
      No Longer Available
  • 112
    Holder-A – Part Number: 515369401
    Holder-A
    Part Number: 515369401
      Special Order
    $8.96
  • 113
    Pipe Assembly – Part Number: 5740044-01
    Pipe Assembly
    Part Number: 5740044-01
      No Longer Available
  • 114
    Filter – Part Number: 515418501
    Filter
    Part Number: 515418501
      In Stock
    $8.96
  • 115
    Clip – Part Number: 506707001
    Clip
    Part Number: 506707001
    ★★★★★
    ★★★★★
    (1)
      On Order
    $5.95
  • 116
    Screw – Part Number: 5133997-01
    Screw
    Part Number: 5133997-01
      No Longer Available
  • 117
    Bracket – Part Number: 5134076-01
    Bracket
    Part Number: 5134076-01
      No Longer Available
  • 118
    Screw – Part Number: 5104690-01
    Screw
    Part Number: 5104690-01
      No Longer Available
  • 201
    Wrench – Part Number: 521295601
    Wrench
    Part Number: 521295601
      No Longer Available
  • 201
    Wrench – Part Number: 521295701
    Wrench
    Part Number: 521295701
      No Longer Available
  • 202
    Wrench – Part Number: 521295601
    Wrench
    Part Number: 521295601
      No Longer Available
  • 202
    ROD-A – Part Number: 513181201
    ROD-A
    Part Number: 513181201
      Special Order
    $227.26
  • 800
    Tool Set – Part Number: 516185401
    Tool Set
    Part Number: 516185401
      No Longer Available
Engine
Engine Diagram and Parts List for 000001 AND UP RedMax Hedge Trimmer
  • 1
    Handle (R) – Part Number: 5212964-01
    Handle (R)
    Part Number: 5212964-01
      No Longer Available
  • 1
    Cylinder – Part Number: 5162044-01
    Cylinder
    Part Number: 5162044-01
      No Longer Available
  • 2
    WASHER – Part Number: 515235801
    WASHER
    Part Number: 515235801
      Special Order
    $10.46
  • 2
    Stud – Part Number: 5162046-01
    Stud
    Part Number: 5162046-01
      No Longer Available
  • 3
    SCREW, M5 X 16 – Part Number: 516098501
    SCREW, M5 X 16
    Part Number: 516098501
      Special Order
    $2.99
  • 3A
    REINFORCE, END – Part Number: 521292701
    REINFORCE, END
    Part Number: 521292701
      Special Order
    $11.92
  • 4
    Screw – Part Number: 5104693-01
    Screw
    Part Number: 5104693-01
      No Longer Available
  • 4A
    Guide Plate – Part Number: 5152353-01
    Guide Plate
    Part Number: 5152353-01
      No Longer Available
  • 5
    Screw – Part Number: 5161039-01
    Screw
    Part Number: 5161039-01
      No Longer Available
  • 5A
    Upper Blade – Part Number: 5212923-01
    Upper Blade
    Part Number: 5212923-01
      No Longer Available
  • 6
    Nut – Part Number: 521000601
    Nut
    Part Number: 521000601
      On Order
    $5.95
  • 6A
    LOWER BLADE – Part Number: 515231701
    LOWER BLADE
    Part Number: 515231701
      Special Order
    $164.87
  • 7
    WASHER – Part Number: 515232001
    WASHER
    Part Number: 515232001
      Special Order
    $5.95
  • 8
    SCREW(R3873,388411750&11770 – Part Number: 521297501
    SCREW(R3873,388411750&11770
    Part Number: 521297501
      Special Order
    $5.96
  • 8
    Gasket – Part Number: 5165180-01
    Gasket
    Part Number: 5165180-01
      No Longer Available
  • 9
    SCREW*** – Part Number: 521415301
    SCREW***
    Part Number: 521415301
      Special Order
    $4.99
  • 9
    GASKET (RPLS 114013140) – Part Number: 516205101
    GASKET (RPLS 114013140)
    Part Number: 516205101
      Special Order
    $4.13
  • 10
    SCREW.L22 – Part Number: 515236401
    SCREW.L22
    Part Number: 515236401
      Special Order
    $5.99
  • 10
    Gasket – Part Number: 5165182-01
    Gasket
    Part Number: 5165182-01
      No Longer Available
  • 11
    Felt – Part Number: 5212864-01
    Felt
    Part Number: 5212864-01
      No Longer Available
  • 11
    Insulator – Part Number: 5133961-01
    Insulator
    Part Number: 5133961-01
      No Longer Available
  • 12
    PLATE – Part Number: 521291301
    PLATE
    Part Number: 521291301
      Special Order
    $8.96
  • 12
    Crankcase – Part Number: 5165322-01
    Crankcase
    Part Number: 5165322-01
      No Longer Available
  • 13
    Screw – Part Number: 5160935-01
    Screw
    Part Number: 5160935-01
      No Longer Available
  • 14
    Bearing – Part Number: 5161296-01
    Bearing
    Part Number: 5161296-01
      No Longer Available
  • 14
    Ring – Part Number: 506609901
    Ring
    Part Number: 506609901
      Special Order
    $5.95
  • 15
    LOWER CASE – Part Number: 515223301
    LOWER CASE
    Part Number: 515223301
      Special Order
    $96.44
  • 15
    Bearing – Part Number: 506610301
    Bearing
    Part Number: 506610301
      Special Order
    $13.46
  • 16
    SEAL – Part Number: 513187801
    SEAL
    Part Number: 513187801
      Special Order
    $17.92
  • 16
    BOLT – Part Number: 510453901
    BOLT
    Part Number: 510453901
      Special Order
    $4.99
  • 17
    BOLT, M5 X 20 – Part Number: 516088701
    BOLT, M5 X 20
    Part Number: 516088701
      Special Order
    $2.99
  • 17
    Seal – Part Number: 506612901
    Seal
    Part Number: 506612901
      Special Order
    $5.95
  • 18
    Rod-A – Part Number: 5212869-01
    Rod-A
    Part Number: 5212869-01
      No Longer Available
  • 18
    Screw – Part Number: 5160955-01
    Screw
    Part Number: 5160955-01
      No Longer Available
  • 19
    Crank Shaft – Part Number: 5212980-01
    Crank Shaft
    Part Number: 5212980-01
      No Longer Available
  • 19
    Clutchcase – Part Number: 5165333-01
    Clutchcase
    Part Number: 5165333-01
      No Longer Available
  • 20
    Screw – Part Number: 5212874-01
    Screw
    Part Number: 5212874-01
      No Longer Available
  • 20
    Plate – Part Number: 5134072-01
    Plate
    Part Number: 5134072-01
      No Longer Available
  • 21
    Gear – Part Number: 5212970-01
    Gear
    Part Number: 5212970-01
      No Longer Available
  • 21
    Screw – Part Number: 5104694-01
    Screw
    Part Number: 5104694-01
      No Longer Available
  • 22
    PINION – Part Number: 521296901
    PINION
    Part Number: 521296901
      Special Order
    $56.05
  • 22
    Piston – Part Number: 5131885-01
    Piston
    Part Number: 5131885-01
      No Longer Available
  • 23
    PISTON RING – Part Number: 510917501
    PISTON RING
    Part Number: 510917501
      In Stock
    $5.95
  • 23
    Fitting – Part Number: 505171501
    Fitting
    Part Number: 505171501
      In Stock
    $7.46
  • 24
    PIN.PISTON – Part Number: 513179501
    PIN.PISTON
    Part Number: 513179501
      Special Order
    $7.46
  • 24
    Bearing – Part Number: 5161296-01
    Bearing
    Part Number: 5161296-01
      No Longer Available
  • 25
    Bearing – Part Number: 506610101
    Bearing
    Part Number: 506610101
      Special Order
    $10.46
  • 25
    Ring – Part Number: 505045201
    Ring
    Part Number: 505045201
      Special Order
    $5.95
  • 26
    Screw – Part Number: 5212868-01
    Screw
    Part Number: 5212868-01
      No Longer Available
  • 26
    Bearing – Part Number: 505040901
    Bearing
    Part Number: 505040901
      Special Order
    $8.96
  • 27
    Washer – Part Number: 505041001
    Washer
    Part Number: 505041001
      Special Order
    $5.95
  • 27A
    PLATE – Part Number: 515227201
    PLATE
    Part Number: 515227201
      Special Order
    $14.92
  • 28
    NUT – Part Number: 515232101
    NUT
    Part Number: 515232101
      Special Order
    $5.95
  • 28
    Crank Shaft C – Part Number: 5162177-01
    Crank Shaft C
    Part Number: 5162177-01
      No Longer Available
  • 29
    NUT – Part Number: 515230001
    NUT
    Part Number: 515230001
      Special Order
    $10.46
  • 29
    Nut – Part Number: 504118001
    Nut
    Part Number: 504118001
      In Stock
    $5.95
  • 30
    DRUM – Part Number: 515236101
    DRUM
    Part Number: 515236101
      Special Order
    $130.63
  • 30
    Key – Part Number: 506689401
    Key
    Part Number: 506689401
      In Stock
    $5.95
  • 31
    Shim – Part Number: 5162073-01
    Shim
    Part Number: 5162073-01
      No Longer Available
  • 31
    Middle Case – Part Number: 5152425-01
    Middle Case
    Part Number: 5152425-01
      No Longer Available
  • 32
    Bolt – Part Number: 5160861-01
    Bolt
    Part Number: 5160861-01
      No Longer Available
  • 32
    Bolt – Part Number: 5104451-01
    Bolt
    Part Number: 5104451-01
      No Longer Available
  • 33
    Handle – Part Number: 5152427-01
    Handle
    Part Number: 5152427-01
      No Longer Available
  • 34
    PLATE – Part Number: 521416401
    PLATE
    Part Number: 521416401
      Special Order
    $10.46
  • 34
    Bolt – Part Number: 513189601
    Bolt
    Part Number: 513189601
      Special Order
    $5.95
  • 35
    Bracket – Part Number: 5214165-01
    Bracket
    Part Number: 5214165-01
      No Longer Available
  • 36
    NUT (RPLS 387314470) – Part Number: 521290101
    NUT (RPLS 387314470)
    Part Number: 521290101
      Special Order
    $2.99
  • 36
    Washer – Part Number: 505054401
    Washer
    Part Number: 505054401
      Special Order
    $5.95
  • 37
    Collar – Part Number: 5214166-01
    Collar
    Part Number: 5214166-01
      No Longer Available
  • 37
    Washer – Part Number: 513189501
    Washer
    Part Number: 513189501
      Special Order
    $5.95
  • 38
    Washer – Part Number: 5214167-01
    Washer
    Part Number: 5214167-01
      No Longer Available
  • 38
    Plate.Clutch – Part Number: 5134071-01
    Plate.Clutch
    Part Number: 5134071-01
      No Longer Available
  • 39
    BOLT – Part Number: 510457601
    BOLT
    Part Number: 510457601
      Special Order
    $4.99
  • 40
    Bolt – Part Number: 5212967-01
    Bolt
    Part Number: 5212967-01
      No Longer Available
  • 40
    Coil – Part Number: 5165195-01
    Coil
    Part Number: 5165195-01
      No Longer Available
  • 41
    Sparking Unit – Part Number: 5165196-01
    Sparking Unit
    Part Number: 5165196-01
      No Longer Available
  • 41
    Ring, Snap, M25 X 1.2 – Part Number: 516124701
    Ring, Snap, M25 X 1.2
    Part Number: 516124701
      No Longer Available
  • 42
    Plastic Band – Part Number: 5212946-01
    Plastic Band
    Part Number: 5212946-01
      No Longer Available
  • 42
    Grommet – Part Number: 5131902-01
    Grommet
    Part Number: 5131902-01
      No Longer Available
  • 43A
    Bolt – Part Number: 516089101
    Bolt
    Part Number: 516089101
      No Longer Available
  • 44
    Lever – Part Number: 5212959-01
    Lever
    Part Number: 5212959-01
      No Longer Available
  • 44
    Spring – Part Number: 505298901
    Spring
    Part Number: 505298901
      Special Order
    $5.95
  • 45
    PROTECTOR – Part Number: 515243201
    PROTECTOR
    Part Number: 515243201
      Special Order
    $96.44
  • 45
    Screw – Part Number: 5161008-01
    Screw
    Part Number: 5161008-01
      No Longer Available
  • 46
    Screw – Part Number: 5160979-01
    Screw
    Part Number: 5160979-01
      No Longer Available
  • 46
    Spanner – Part Number: 506615001
    Spanner
    Part Number: 506615001
      Special Order
    $7.46
  • 47
    Socket – Part Number: 516185301
    Socket
    Part Number: 516185301
      No Longer Available
  • 47
    Wy-61 Cab – Part Number: 5134106-01
    Wy-61 Cab
    Part Number: 5134106-01
      No Longer Available
  • 48
    Body-A – Part Number: 513410801
    Body-A
    Part Number: 513410801
      Special Order
    $74.73
  • 48
    Driver – Part Number: 506689501
    Driver
    Part Number: 506689501
      Special Order
    $7.46
  • 49
    Screen – Part Number: 520957001
    Screen
    Part Number: 520957001
      Special Order
    $5.95
  • 50
    Valve, Inlet – Part Number: 5740249-01
    Valve, Inlet
    Part Number: 5740249-01
      No Longer Available
  • 51
    Spring – Part Number: 513410701
    Spring
    Part Number: 513410701
      No Longer Available
  • 52
    Screw – Part Number: 505306101
    Screw
    Part Number: 505306101
      No Longer Available
  • 53
    Pin – Part Number: 520977401
    Pin
    Part Number: 520977401
      In Stock
    $7.46
  • 54
    Lever – Part Number: 520977201
    Lever
    Part Number: 520977201
      Special Order
    $8.96
  • 55
    Body – Part Number: 506740901
    Body
    Part Number: 506740901
      In Stock
    $31.24
  • 56
    Jet – Part Number: 5165433-01
    Jet
    Part Number: 5165433-01
      No Longer Available
  • 57
    Pump – Part Number: 505306701
    Pump
    Part Number: 505306701
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $11.92
  • 58
    Diaphragm – Part Number: 505056401
    Diaphragm
    Part Number: 505056401
      Special Order
    $20.67
  • 59
    Gasket – Part Number: 506740801
    Gasket
    Part Number: 506740801
      In Stock
    $14.92
  • 60
    Trimmer Carburetor Diaphragm – Part Number: 506689801
    Trimmer Carburetor Diaphragm
    Part Number: 506689801
      In Stock
    $5.95
  • 61
    Rp gasket, pump – Part Number: 516160601
    Rp gasket, pump
    Part Number: 516160601
      No Longer Available
  • 62
    Jet – Part Number: 5165433-01
    Jet
    Part Number: 5165433-01
      No Longer Available
  • 63
    O-Ring – Part Number: 505307501
    O-Ring
    Part Number: 505307501
      In Stock
    $5.95
  • 64
    Ring – Part Number: 506612501
    Ring
    Part Number: 506612501
      No Longer Available
  • 65
    Swivel – Part Number: 506741201
    Swivel
    Part Number: 506741201
      Special Order
    $5.96
  • 66
    Plug – Part Number: 5165979-01
    Plug
    Part Number: 5165979-01
      No Longer Available
  • 67
    Valve – Part Number: 5165978-01
    Valve
    Part Number: 5165978-01
      No Longer Available
  • 68
    Screw – Part Number: 505307901
    Screw
    Part Number: 505307901
      Special Order
    $5.95
  • 69
    BRACKET – Part Number: 516600901
    BRACKET
    Part Number: 516600901
      Special Order
    $13.42
  • 70
    Nut – Part Number: 510487401
    Nut
    Part Number: 510487401
      Special Order
    $5.95
  • 71
    Screw – Part Number: 521756001
    Screw
    Part Number: 521756001
      In Stock
    $5.96
  • 72
    Ring – Part Number: 505308401
    Ring
    Part Number: 505308401
      No Longer Available
  • 73
    Screw – Part Number: 506741101
    Screw
    Part Number: 506741101
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 74
    Hub Cap – Part Number: 513352401
    Hub Cap
    Part Number: 513352401
      Special Order
    $5.95
  • 75
    Cleaner – Part Number: 5165262-01
    Cleaner
    Part Number: 5165262-01
      No Longer Available
  • 76
    Body – Part Number: 5165264-01
    Body
    Part Number: 5165264-01
      No Longer Available
  • 77
    Cover – Part Number: 5165267-01
    Cover
    Part Number: 5165267-01
      No Longer Available
  • 78
    Valve.Choke – Part Number: 5133983-01
    Valve.Choke
    Part Number: 5133983-01
      No Longer Available
  • 79
    Filter – Part Number: 5133981-01
    Filter
    Part Number: 5133981-01
      No Longer Available
  • 80
    WASHER – Part Number: 516520801
    WASHER
    Part Number: 516520801
      Special Order
    $2.99
  • 81
    Sleeve – Part Number: 5166196-01
    Sleeve
    Part Number: 5166196-01
      No Longer Available
  • 82
    Label – Part Number: 513185301
    Label
    Part Number: 513185301
      No Longer Available
  • 83
    Muffler Assy – Part Number: 5165225-01
    Muffler Assy
    Part Number: 5165225-01
      No Longer Available
  • 84
    Arrester – Part Number: 513351501
    Arrester
    Part Number: 513351501
      Special Order
    $5.95
  • 85
    Cover – Part Number: 5134004-01
    Cover
    Part Number: 5134004-01
      No Longer Available
  • 86
    Screw – Part Number: 5161003-01
    Screw
    Part Number: 5161003-01
      No Longer Available
  • 87
    COVER (RPLS 1140-31101) – Part Number: 516206401
    COVER (RPLS 1140-31101)
    Part Number: 516206401
      Special Order
    $54.35
  • 88
    SCREW, M4 X 14 – Part Number: 516094401
    SCREW, M4 X 14
    Part Number: 516094401
      Special Order
    $2.99
  • 89
    Cover – Part Number: 5162067-01
    Cover
    Part Number: 5162067-01
      No Longer Available
  • 90
    Screw – Part Number: 5161003-01
    Screw
    Part Number: 5161003-01
      No Longer Available
  • 91
    Bracket – Part Number: 5165197-01
    Bracket
    Part Number: 5165197-01
      No Longer Available
  • 92
    Clamp – Part Number: 521525101
    Clamp
    Part Number: 521525101
      Special Order
    $5.95
  • 93
    Spark Plug – Part Number: 5131821-01
    Spark Plug
    Part Number: 5131821-01
      No Longer Available
  • 94
    Switch – Part Number: 5161877-01
    Switch
    Part Number: 5161877-01
      No Longer Available
  • 95
    Washer – Part Number: 5163698-01
    Washer
    Part Number: 5163698-01
      No Longer Available
  • 96
    Nut – Part Number: 5163699-01
    Nut
    Part Number: 5163699-01
      No Longer Available
  • 97
    Starter Assy – Part Number: 5162091-01
    Starter Assy
    Part Number: 5162091-01
      No Longer Available
  • 98
    Reel – Part Number: 5162094-01
    Reel
    Part Number: 5162094-01
      No Longer Available
  • 99
    Ratchet – Part Number: 5161941-01
    Ratchet
    Part Number: 5161941-01
      No Longer Available
  • 100
    Spring – Part Number: 5161940-01
    Spring
    Part Number: 5161940-01
      No Longer Available
  • 101
    Plate.Friction – Part Number: 5131840-01
    Plate.Friction
    Part Number: 5131840-01
      No Longer Available
  • 102
    Frictionsprin – Part Number: 5161944-01
    Frictionsprin
    Part Number: 5161944-01
      No Longer Available
  • 104
    Rope – Part Number: 5131909-01
    Rope
    Part Number: 5131909-01
      No Longer Available
  • 105
    Plate.Stopper – Part Number: 504114001
    Plate.Stopper
    Part Number: 504114001
      Special Order
    $7.46
  • 106
    Spring – Part Number: 5162096-01
    Spring
    Part Number: 5162096-01
      No Longer Available
  • 107
    Label.Recoil – Part Number: 5133920-01
    Label.Recoil
    Part Number: 5133920-01
      No Longer Available
  • 108
    Screw – Part Number: 5161021-01
    Screw
    Part Number: 5161021-01
      No Longer Available
  • 112
    Holder-A – Part Number: 515369401
    Holder-A
    Part Number: 515369401
      Special Order
    $8.96
  • 113
    Pipe Assembly – Part Number: 5740044-01
    Pipe Assembly
    Part Number: 5740044-01
      No Longer Available
  • 114
    Filter – Part Number: 515418501
    Filter
    Part Number: 515418501
      In Stock
    $8.96
  • 115
    Clip – Part Number: 506707001
    Clip
    Part Number: 506707001
    ★★★★★
    ★★★★★
    (1)
      On Order
    $5.95
  • 116
    Screw – Part Number: 5133997-01
    Screw
    Part Number: 5133997-01
      No Longer Available
  • 117
    Bracket – Part Number: 5134076-01
    Bracket
    Part Number: 5134076-01
      No Longer Available
  • 118
    Screw – Part Number: 5104690-01
    Screw
    Part Number: 5104690-01
      No Longer Available
  • 201
    Wrench – Part Number: 521295701
    Wrench
    Part Number: 521295701
      No Longer Available
  • 201
    Wrench – Part Number: 521295601
    Wrench
    Part Number: 521295601
      No Longer Available
  • 202
    ROD-A – Part Number: 513181201
    ROD-A
    Part Number: 513181201
      Special Order
    $227.26
  • 202
    Wrench – Part Number: 521295601
    Wrench
    Part Number: 521295601
      No Longer Available
  • 800
    Tool Set – Part Number: 516185401
    Tool Set
    Part Number: 516185401
      No Longer Available

Questions & Answers

?

Our customer Service team is at the ready daily to answer your part and product questions.

We're sorry, but our Q&A experts are temporarily unavailable.
Please check back later if you still haven't found the answer you need.

Ask our Team

We have a dedicated staff with decades of collective experience in helping customers just like you purchase parts to repair their products.
