Makita Gas Hedge Trimmer Replacement Parts For Model EH760

Makita Parts We Sell Only Genuine Makita Parts

Popular Parts for EH760

Search Within Model

Questions & Answers for Makita EH760
Browse all Parts Search by Area
Page A Diagram and Parts List for  Makita Hedge Trimmer
Page A
Page B Diagram and Parts List for  Makita Hedge Trimmer
Page B
Page C Diagram and Parts List for  Makita Hedge Trimmer
Page C
Previous Showing All Parts Next
Page A

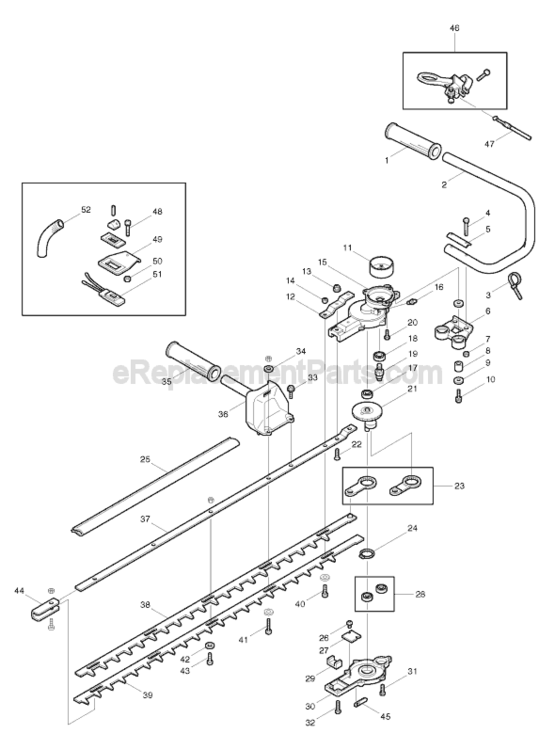

Page A Diagram and Parts List for  Makita Hedge Trimmer
  • 1
    Grip – Part Number: 008-34500-00
    Grip
    Part Number: 008-34500-00
      In Stock
    $115.76
  • 2
    Handle (Left) – Part Number: 1361620000
    Handle (Left)
    Part Number: 1361620000
      Special Order
    $38.05
  • 3
    Clip (CV-150) – Part Number: 035002100R
    Clip (CV-150)
    Part Number: 035002100R
      Special Order
    $4.28
  • 4
    Bolt M5X30 – Part Number: 040050301K
    Bolt M5X30
    Part Number: 040050301K
      Special Order
    $4.28
  • 5
    Handle Fitting – Part Number: 1361030000
    Handle Fitting
    Part Number: 1361030000
      Special Order
    $8.98
  • 6
    Handle Holder – Part Number: 1361000000
    Handle Holder
    Part Number: 1361000000
      Special Order
    $15.33
  • 7
    Nut M5 – Part Number: 150050000K
    Nut M5
    Part Number: 150050000K
      Special Order
    $4.28
  • 8
    Collar – Part Number: 0732090000
    Collar
    Part Number: 0732090000
      Special Order
    $15.33
  • 9
    Washer 6X22X2.3 – Part Number: 207060231K
    Washer 6X22X2.3
    Part Number: 207060231K
      Special Order
    $4.28
  • 10
    Bolt M6X25 (W/SW) – Part Number: 054060250K
    Bolt M6X25 (W/SW)
    Part Number: 054060250K
      Special Order
    $4.28
  • 11
    Drum – Part Number: 1361410000
    Drum
    Part Number: 1361410000
      Special Order
    $51.45
  • 12
    Reinforcing Plate – Part Number: 0301080000
    Reinforcing Plate
    Part Number: 0301080000
      Special Order
    $17.98
  • 13
    Flange Nut M5 – Part Number: 162-05000-0K
    Flange Nut M5
    Part Number: 162-05000-0K
      No Longer Available
  • 14
    Hex. U-Nut M6 – Part Number: 164-06000-0K
    Hex. U-Nut M6
    Part Number: 164-06000-0K
      No Longer Available
  • 15
    Case (Upper) – Part Number: 1361430000
    Case (Upper)
    Part Number: 1361430000
      Special Order
    $120.97
  • 16
    Greasing Nipple M6 – Part Number: 055001000R
    Greasing Nipple M6
    Part Number: 055001000R
      Special Order
    $6.16
  • 17
    Ball Bearing 608Z – Part Number: 351-00608-0K
    Ball Bearing 608Z
    Part Number: 351-00608-0K
      No Longer Available
  • 18
    Ball Bearing 6001 2RS – Part Number: 354-06001-0K
    Ball Bearing 6001 2RS
    Part Number: 354-06001-0K
      No Longer Available
  • 19
    Pinion Gear – Part Number: 1361420000
    Pinion Gear
    Part Number: 1361420000
      Special Order
    $99.50
  • 20
    (+)Hex. Bolt M6X15 – Part Number: 054060150K
    (+)Hex. Bolt M6X15
    Part Number: 054060150K
      Special Order
    $6.16
  • 21
    Gear Crank Assembly – Part Number: 1360030000
    Gear Crank Assembly
    Part Number: 1360030000
      Special Order
    $243.00
  • 22
    Screw M5X20 – Part Number: 011050200K
    Screw M5X20
    Part Number: 011050200K
      Special Order
    $4.28
  • 23
    Rod – Part Number: 1181000000
    Rod
    Part Number: 1181000000
      Special Order
    $66.25
  • 24
    Retaining Ring STW-26 – Part Number: 283-02600-0K
    Retaining Ring STW-26
    Part Number: 283-02600-0K
      No Longer Available
  • 25
    Blade Cover – Part Number: 028109009A
    Blade Cover
    Part Number: 028109009A
      No Longer Available
  • 26
    (+)Pan Head Screw M3X5 – Part Number: 010030050K
    (+)Pan Head Screw M3X5
    Part Number: 010030050K
      Special Order
    $4.28
  • 27
    Rod Sliding Plate – Part Number: 0301100000
    Rod Sliding Plate
    Part Number: 0301100000
      Special Order
    $14.02
  • 28
    Ball Bearing 608Z – Part Number: 351-00608-0K
    Ball Bearing 608Z
    Part Number: 351-00608-0K
      No Longer Available
  • 29
    Felt – Part Number: 1181010000
    Felt
    Part Number: 1181010000
      Special Order
    $9.70
  • 30
    Case (Lower) – Part Number: 1181040000
    Case (Lower)
    Part Number: 1181040000
      Special Order
    $50.50
  • 31
    (+)Hex. Bolt M5X16 – Part Number: 054050160K
    (+)Hex. Bolt M5X16
    Part Number: 054050160K
      Special Order
    $4.28
  • 32
    (+)Hex. Bolt M5X20 – Part Number: 054050200K
    (+)Hex. Bolt M5X20
    Part Number: 054050200K
      Special Order
    $4.28
  • 33
    Bolt M5X20 – Part Number: 055060202K
    Bolt M5X20
    Part Number: 055060202K
      Special Order
    $6.07
  • 34
    Washer – Part Number: 207060130K
    Washer
    Part Number: 207060130K
      Special Order
    $4.28
  • 35
    Grip – Part Number: 008-34500-00
    Grip
    Part Number: 008-34500-00
      In Stock
    $115.76
  • 36
    Handle (Right) – Part Number: 1361900000
    Handle (Right)
    Part Number: 1361900000
      Special Order
    $38.05
  • 37
    Guide Plate – Part Number: 1361160000
    Guide Plate
    Part Number: 1361160000
      Special Order
    $108.76
  • 38
    Blade (Upper) – Part Number: 301060000
    Blade (Upper)
    Part Number: 301060000
      No Longer Available
  • 39
    Blade (Lower) – Part Number: 301070000
    Blade (Lower)
    Part Number: 301070000
      No Longer Available
  • 40
    Blade Sliding Screw (L=22) – Part Number: 008-24800-00
    Blade Sliding Screw (L=22)
    Part Number: 008-24800-00
      No Longer Available
  • 41
    Blade Sliding Screw (L=29) – Part Number: 0082490000
    Blade Sliding Screw (L=29)
    Part Number: 0082490000
      Special Order
    $8.92
  • 42
    Blade Sliding Washer – Part Number: 008-25000-00
    Blade Sliding Washer
    Part Number: 008-25000-00
      No Longer Available
  • 43
    Blade Sliding Screw (L=19) – Part Number: 008-24700-00
    Blade Sliding Screw (L=19)
    Part Number: 008-24700-00
      No Longer Available
  • 44
    End Reinforcer – Part Number: 0241450000
    End Reinforcer
    Part Number: 0241450000
      Special Order
    $17.98
  • 45
    Clamp – Part Number: 0566079970
    Clamp
    Part Number: 0566079970
      Special Order
    $4.28
  • 46
    Control Lever – Part Number: 6255004000
    Control Lever
    Part Number: 6255004000
      Special Order
    $19.83
  • 47
    Control Cable – Part Number: 0630049900
    Control Cable
    Part Number: 0630049900
      Special Order
    $20.52
  • 48
    Screw M5X25 (W/SW) – Part Number: 010-05025-0K
    Screw M5X25 (W/SW)
    Part Number: 010-05025-0K
      No Longer Available
  • 49
    Switch Stay – Part Number: 1361150000
    Switch Stay
    Part Number: 1361150000
      Special Order
    $14.07
  • 50
    Nut M5 – Part Number: 150050000K
    Nut M5
    Part Number: 150050000K
      Special Order
    $4.28
  • 51
    Switch Assembly – Part Number: 0083730000
    Switch Assembly
    Part Number: 0083730000
      Special Order
    $38.02
  • 52
    Corrugated Tube – Part Number: 013070450G
    Corrugated Tube
    Part Number: 013070450G
      Special Order
    $16.91
Page B

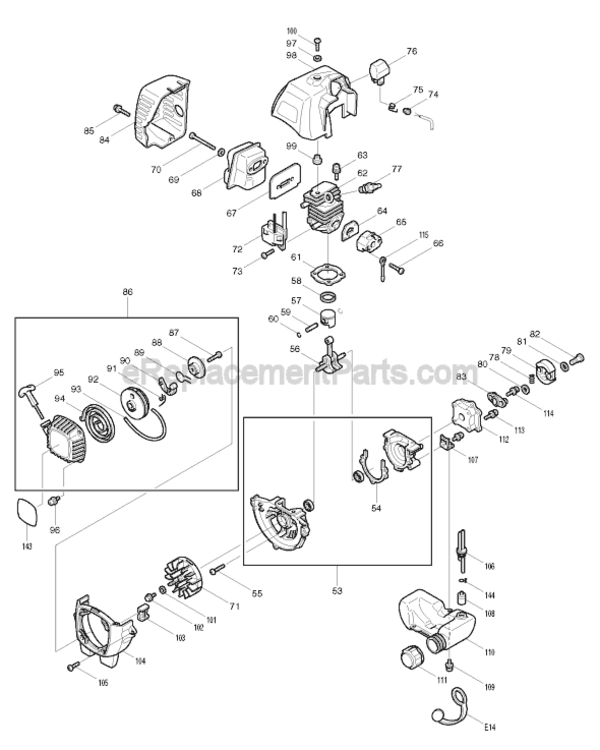

Page B Diagram and Parts List for  Makita Hedge Trimmer
  • 53
    Crankcase – Part Number: 5251003000
    Crankcase
    Part Number: 5251003000
      Special Order
    $179.05
  • 54
    Crankcase Gasket, Rst250 – Part Number: 5231502202
    Crankcase Gasket, Rst250
    Part Number: 5231502202
      No Longer Available
  • 55
    Screw M5X25 – Part Number: 0140059520
    Screw M5X25
    Part Number: 0140059520
      Special Order
    $4.28
  • 56
    Crankshaft – Part Number: 5252002001
    Crankshaft
    Part Number: 5252002001
      Special Order
    $192.40
  • 57
    Piston – Part Number: 5212500700
    Piston
    Part Number: 5212500700
      Special Order
    $65.13
  • 58
    Piston Ring – Part Number: 598-25000-00
    Piston Ring
    Part Number: 598-25000-00
      No Longer Available
  • 59
    Piston Pin – Part Number: 5212500801
    Piston Pin
    Part Number: 5212500801
      Special Order
    $6.18
  • 60
    Clip – Part Number: 233976-8
    Clip
    Part Number: 233976-8
      Special Order
    $6.16
  • 61
    Cylinder Gasket – Part Number: 442171-1
    Cylinder Gasket
    Part Number: 442171-1
      In Stock
    $8.57
  • 62
    Cylinder – Part Number: 5251500300
    Cylinder
    Part Number: 5251500300
      Special Order
    $150.71
  • 63
    Socket Head Bolt M5X20 – Part Number: 0119059730
    Socket Head Bolt M5X20
    Part Number: 0119059730
      No Longer Available
  • 64
    Insulator Gasket – Part Number: 5253500200
    Insulator Gasket
    Part Number: 5253500200
      Special Order
    $4.28
  • 65
    Insulator Compl. – Part Number: 523-30140-00
    Insulator Compl.
    Part Number: 523-30140-00
      No Longer Available
  • 66
    Screw M5X25 – Part Number: 0140059500
    Screw M5X25
    Part Number: 0140059500
      Special Order
    $4.28
  • 67
    Muffler Gasket – Part Number: 5253500102
    Muffler Gasket
    Part Number: 5253500102
      Special Order
    $5.68
  • 68
    Exhaust Muffler – Part Number: 525-30710-00
    Exhaust Muffler
    Part Number: 525-30710-00
      No Longer Available
  • 68
    Exhaust Muffler – Part Number: 525-30710-00
    Exhaust Muffler
    Part Number: 525-30710-00
      No Longer Available
  • 69
    Washer M5 – Part Number: 0031005000
    Washer M5
    Part Number: 0031005000
      Special Order
    $4.28
  • 70
    Socket Head Bolt M5X50 – Part Number: 0119059660
    Socket Head Bolt M5X50
    Part Number: 0119059660
      Special Order
    $6.07
  • 71
    Magneto Flywheel – Part Number: 5257001010
    Magneto Flywheel
    Part Number: 5257001010
      Special Order
    $93.19
  • 72
    Ignition Coil – Part Number: 5257001021
    Ignition Coil
    Part Number: 5257001021
      Special Order
    $158.04
  • 73
    Screw M4x20, Rst250 – Part Number: 0140049920
    Screw M4x20, Rst250
    Part Number: 0140049920
      No Longer Available
  • 74
    Grommet – Part Number: 525-75003-00
    Grommet
    Part Number: 525-75003-00
      No Longer Available
  • 75
    Plug Cap Spring – Part Number: 324891-8
    Plug Cap Spring
    Part Number: 324891-8
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 76
    Plug Cap – Part Number: 5237503301
    Plug Cap
    Part Number: 5237503301
      Special Order
    $21.00
  • 77
    Spark Plug(Bmr7a) – Part Number: 168662-1
    Spark Plug(Bmr7a)
    Part Number: 168662-1
      No Longer Available
  • 77
    Spark Plug(Bmr7a) – Part Number: 168662-1
    Spark Plug(Bmr7a)
    Part Number: 168662-1
      No Longer Available
  • 78
    Clutch Spring – Part Number: 523-85005-00
    Clutch Spring
    Part Number: 523-85005-00
      No Longer Available
  • 79
    Clutch Shoe – Part Number: 625-25008-01
    Clutch Shoe
    Part Number: 625-25008-01
      No Longer Available
  • 80
    Washer – Part Number: 6202500600
    Washer
    Part Number: 6202500600
      Special Order
    $4.28
  • 81
    Washer 8 – Part Number: 267817-6
    Washer 8
    Part Number: 267817-6
      No Longer Available
  • 81
    Washer 8 – Part Number: 267817-6
    Washer 8
    Part Number: 267817-6
      No Longer Available
  • 82
    Clutch Bolt – Part Number: 6252500400
    Clutch Bolt
    Part Number: 6252500400
      Special Order
    $5.68
  • 83
    Holder – Part Number: 6202500000
    Holder
    Part Number: 6202500000
      Special Order
    $17.97
  • 84
    Muffler Cover – Part Number: 5253500500
    Muffler Cover
    Part Number: 5253500500
      Special Order
    $13.48
  • 85
    Screw Assembly – Part Number: 0043705160
    Screw Assembly
    Part Number: 0043705160
      Special Order
    $4.28
  • 86
    Rewind Starter Assembly – Part Number: 5255001000
    Rewind Starter Assembly
    Part Number: 5255001000
      Special Order
    $88.10
  • 87
    Set Screw – Part Number: 5255001020
    Set Screw
    Part Number: 5255001020
      Special Order
    $6.16
  • 88
    Friction Plate – Part Number: 5505001030
    Friction Plate
    Part Number: 5505001030
      Special Order
    $8.42
  • 89
    Friction Spring – Part Number: 5105015050
    Friction Spring
    Part Number: 5105015050
      Special Order
    $8.84
  • 90
    Ratchet – Part Number: 5105015020
    Ratchet
    Part Number: 5105015020
      Special Order
    $10.26
  • 91
    Return Spring – Part Number: 5105015060
    Return Spring
    Part Number: 5105015060
      Special Order
    $6.16
  • 92
    Reel – Part Number: 5025001010
    Reel
    Part Number: 5025001010
      Special Order
    $14.53
  • 93
    Starter Rope – Part Number: 523-50240-22
    Starter Rope
    Part Number: 523-50240-22
      No Longer Available
  • 94
    Spiral Spring – Part Number: 502-50010-20
    Spiral Spring
    Part Number: 502-50010-20
      No Longer Available
  • 95
    Handle – Part Number: 424319-7
    Handle
    Part Number: 424319-7
      Special Order
    $6.16
  • 96
    Screw Assembly M5X14 – Part Number: 014-00594-80
    Screw Assembly M5X14
    Part Number: 014-00594-80
      No Longer Available
  • 97
    Washer – Part Number: 0200070010
    Washer
    Part Number: 0200070010
      Special Order
    $4.28
  • 98
    Cylinder Cover (Makita Color) – Part Number: 5255500301
    Cylinder Cover (Makita Color)
    Part Number: 5255500301
      Special Order
    $17.31
  • 99
    Spacer – Part Number: 5503503001
    Spacer
    Part Number: 5503503001
      Special Order
    $4.28
  • 100
    Screw – Part Number: 0140059490
    Screw
    Part Number: 0140059490
      Special Order
    $4.28
  • 101
    Washer – Part Number: 003-12060-00
    Washer
    Part Number: 003-12060-00
      Special Order
    $6.16
  • 102
    Bolt Assembly – Part Number: 0011306160
    Bolt Assembly
    Part Number: 0011306160
      Special Order
    Minimum Quantity of 2 required
    $4.28
  • 103
    Baffle Plate – Part Number: 5215500300
    Baffle Plate
    Part Number: 5215500300
      Special Order
    $6.16
  • 104
    Blower Housing – Part Number: 5255500001
    Blower Housing
    Part Number: 5255500001
      Special Order
    $35.63
  • 105
    Screw Assembly – Part Number: 0043505160
    Screw Assembly
    Part Number: 0043505160
      Special Order
    $4.28
  • 106
    Tube, Eh561 – Part Number: 5256012001
    Tube, Eh561
    Part Number: 5256012001
      No Longer Available
  • 107
    Tank Plate – Part Number: 5256002000
    Tank Plate
    Part Number: 5256002000
      Special Order
    $5.68
  • 108
    Gasoline Filter – Part Number: 163447-0
    Gasoline Filter
    Part Number: 163447-0
    ★★★★★
    ★★★★★
    (2)
      In Stock
    $27.04
  • 109
    Screw Assembly – Part Number: 0043705160
    Screw Assembly
    Part Number: 0043705160
      Special Order
    $4.28
  • 110
    Fuel Tank – Part Number: 5256025000
    Fuel Tank
    Part Number: 5256025000
      Special Order
    $50.50
  • 111
    Fuel Tank Cap – Part Number: 452920-8
    Fuel Tank Cap
    Part Number: 452920-8
      No Longer Available
  • 112
    Spacer – Part Number: 1181240000
    Spacer
    Part Number: 1181240000
      Special Order
    $31.48
  • 113
    Screw M5X18 – Part Number: 014-00594-50
    Screw M5X18
    Part Number: 014-00594-50
      No Longer Available
  • 114
    Bolt Assembly – Part Number: 6202006000
    Bolt Assembly
    Part Number: 6202006000
      Special Order
    $4.28
  • 115
    Wire – Part Number: 638784-6
    Wire
    Part Number: 638784-6
      In Stock
    $4.28
  • 143
    Label – Part Number: 5259504400
    Label
    Part Number: 5259504400
      No Longer Available
  • 144
    Hose Clamp – Part Number: 345920-4
    Hose Clamp
    Part Number: 345920-4
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $6.16
Page C
Page C Diagram and Parts List for  Makita Hedge Trimmer

Questions & Answers

?

Our customer Service team is at the ready daily to answer your part and product questions.

We're sorry, but our Q&A experts are temporarily unavailable.
Please check back later if you still haven't found the answer you need.

Ask our Team

We have a dedicated staff with decades of collective experience in helping customers just like you purchase parts to repair their products.
