Page A Diagram and Parts List for 315799530  Craftsman Hedge Trimmer
Page A
Page B Diagram and Parts List for 315799530  Craftsman Hedge Trimmer
Page B
Previous Showing All Parts Next
Page A

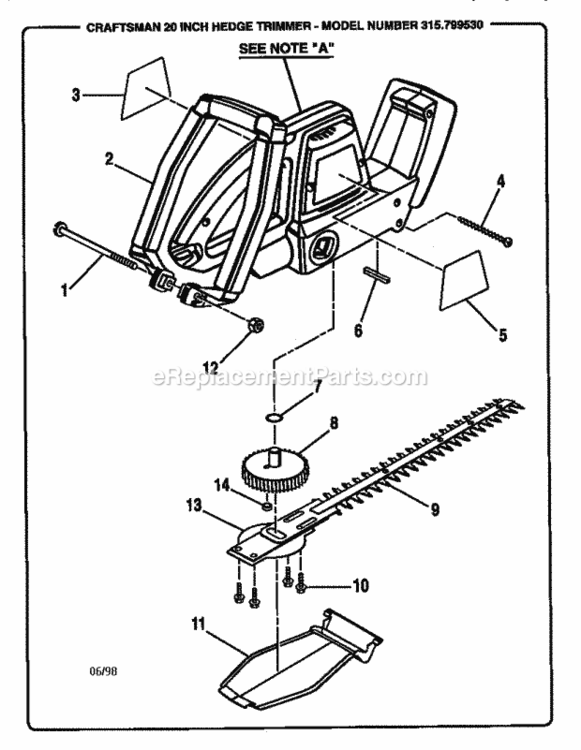

Page A Diagram and Parts List for 315799530  Craftsman Hedge Trimmer
  • A-1
    Screw – Part Number: 791-180048
    Screw
    Part Number: 791-180048
      No Longer Available
  • A-2
    Handle – Part Number: 612695-002
    Handle
    Part Number: 612695-002
      No Longer Available
  • A-3
    Logo Plate – Part Number: 976780-001
    Logo Plate
    Part Number: 976780-001
      No Longer Available
  • A-4
    Screw – Part Number: 791-181424
    Screw
    Part Number: 791-181424
      No Longer Available
  • A-5
    Data Plate – Part Number: 976775-001
    Data Plate
    Part Number: 976775-001
      No Longer Available
  • A-6
    Blade Seal – Part Number: 617900-002
    Blade Seal
    Part Number: 617900-002
      No Longer Available
  • A-7
    Washer – Part Number: 990762-001
    Washer
    Part Number: 990762-001
      No Longer Available
  • A-8
    Gear Assembly – Part Number: 967818-002
    Gear Assembly
    Part Number: 967818-002
      No Longer Available
  • A-9
    20-In. Blade – Part Number: 662961-012
    20-In. Blade
    Part Number: 662961-012
      No Longer Available
  • A-10
    Mounting Screw Set – Part Number: 791-180212
    Mounting Screw Set
    Part Number: 791-180212
      In Stock
    $6.73
  • A-11
    Cover – Part Number: 967876-008
    Cover
    Part Number: 967876-008
      No Longer Available
  • A-12
    1/4-20 Hex Lock Nut – Part Number: STD541425
    1/4-20 Hex Lock Nut
    Part Number: STD541425
      No Longer Available
  • A-14
    Grease Cover – Part Number: 990460-001
    Grease Cover
    Part Number: 990460-001
      No Longer Available
  • A-15
    Drive Washer – Part Number: 791-180180
    Drive Washer
    Part Number: 791-180180
      No Longer Available
  • A-800
    Owners Manual – Part Number: 972000-502
    Owners Manual
    Part Number: 972000-502
      No Longer Available
Page B
Page B Diagram and Parts List for 315799530  Craftsman Hedge Trimmer
  • B-1
    Button – Part Number: 664129-001
    Button
    Part Number: 664129-001
      No Longer Available
  • B-2
    Trigger – Part Number: 661127-001
    Trigger
    Part Number: 661127-001
      No Longer Available
  • B-3
    Switch – Part Number: 065501-190
    Switch
    Part Number: 065501-190
      No Longer Available
  • B-4
    Housing As – Part Number: 977533-001
    Housing As
    Part Number: 977533-001
      No Longer Available
  • B-5
    Screw No.10-24 X 1/2 In. Pan Hd. – Part Number: 968705-040
    Screw No.10-24 X 1/2 In. Pan Hd.
    Part Number: 968705-040
      No Longer Available
  • B-6
    Washer – Part Number: 706382-820
    Washer
    Part Number: 706382-820
      No Longer Available
  • B-7
    Bearing – Part Number: 990133-001
    Bearing
    Part Number: 990133-001
      No Longer Available
  • B-8
    Washer – Part Number: 706382-805
    Washer
    Part Number: 706382-805
      No Longer Available
  • B-9
    Field Assembly – Part Number: 974249-003
    Field Assembly
    Part Number: 974249-003
      No Longer Available
  • B-10
    Brush Spring – Part Number: 610784-006
    Brush Spring
    Part Number: 610784-006
      No Longer Available
  • B-11
    Brush Tube – Part Number: 612255-001
    Brush Tube
    Part Number: 612255-001
      No Longer Available
  • B-12
    Armature – Part Number: 989933-021
    Armature
    Part Number: 989933-021
      No Longer Available
  • B-13
    Washer – Part Number: 706382-828
    Washer
    Part Number: 706382-828
      No Longer Available
  • B-14
    Spring Washer – Part Number: 622347-005
    Spring Washer
    Part Number: 622347-005
      No Longer Available
  • B-15
    Gear Housg – Part Number: 664092-005
    Gear Housg
    Part Number: 664092-005
      No Longer Available
  • B-16
    Bearing Strp – Part Number: 606808-002
    Bearing Strp
    Part Number: 606808-002
      No Longer Available
  • B-17
    Screw (8-10 X 5/8 In. Pan HD.) – Part Number: 617966030
    Screw (8-10 X 5/8 In. Pan HD.)
    Part Number: 617966030
      In Stock
    $6.16
  • B-800
    Owners Manual – Part Number: 972000-502
    Owners Manual
    Part Number: 972000-502
      No Longer Available
