Page A Diagram and Parts List for 315798620  Craftsman Hedge Trimmer
Page A
Page B Diagram and Parts List for 315798620  Craftsman Hedge Trimmer
Page B
Previous Showing All Parts Next
Page A

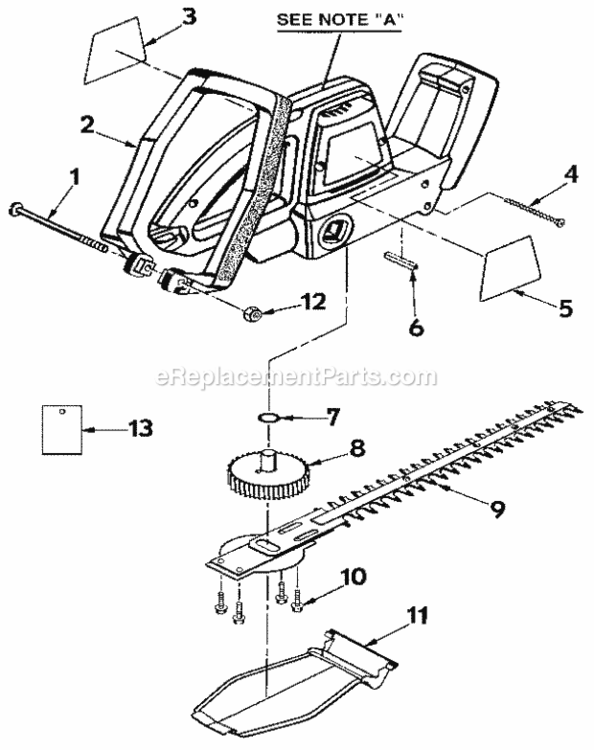

Page A Diagram and Parts List for 315798620  Craftsman Hedge Trimmer
  • A-1
    Screw – Part Number: 791-180048
    Screw
    Part Number: 791-180048
      No Longer Available
  • A-2
    Handle – Part Number: 612695-001
    Handle
    Part Number: 612695-001
      No Longer Available
  • A-3
    Logo Plate – Part Number: 977518-001
    Logo Plate
    Part Number: 977518-001
      No Longer Available
  • A-3A
    Logo Plate – Part Number: 977520-001
    Logo Plate
    Part Number: 977520-001
      No Longer Available
  • A-3B
    Logo Plate – Part Number: 977534-001
    Logo Plate
    Part Number: 977534-001
      No Longer Available
  • A-4
    Screw – Part Number: 791-181424
    Screw
    Part Number: 791-181424
      No Longer Available
  • A-5
    Data Plate – Part Number: 977519-001
    Data Plate
    Part Number: 977519-001
      No Longer Available
  • A-5A
    Data Plate – Part Number: 977521-001
    Data Plate
    Part Number: 977521-001
      No Longer Available
  • A-5B
    Data Plate – Part Number: 977535-001
    Data Plate
    Part Number: 977535-001
      No Longer Available
  • A-6
    Blade Seal – Part Number: 617900-002
    Blade Seal
    Part Number: 617900-002
      No Longer Available
  • A-7
    Washer – Part Number: 990762-001
    Washer
    Part Number: 990762-001
      No Longer Available
  • A-8
    Gear Assembly – Part Number: 967818-001
    Gear Assembly
    Part Number: 967818-001
      No Longer Available
  • A-9
    Blade Assembly – Part Number: 968359-001
    Blade Assembly
    Part Number: 968359-001
      No Longer Available
  • A-9A
    Blade – Part Number: 967976-001
    Blade
    Part Number: 967976-001
      No Longer Available
  • A-9B
    Blade – Part Number: 967977-001
    Blade
    Part Number: 967977-001
      No Longer Available
  • A-10
    Mounting Screw Set – Part Number: 791-180212
    Mounting Screw Set
    Part Number: 791-180212
      In Stock
    $6.73
  • A-12
    Nut 8Pk – Part Number: STD541025
    Nut 8Pk
    Part Number: STD541025
      No Longer Available
  • A-13
    Insp Tag – Part Number: 611377-001
    Insp Tag
    Part Number: 611377-001
      No Longer Available
  • A-800
    Owners Manual 2-93 – Part Number: 612547-987
    Owners Manual 2-93
    Part Number: 612547-987
      No Longer Available
Page B

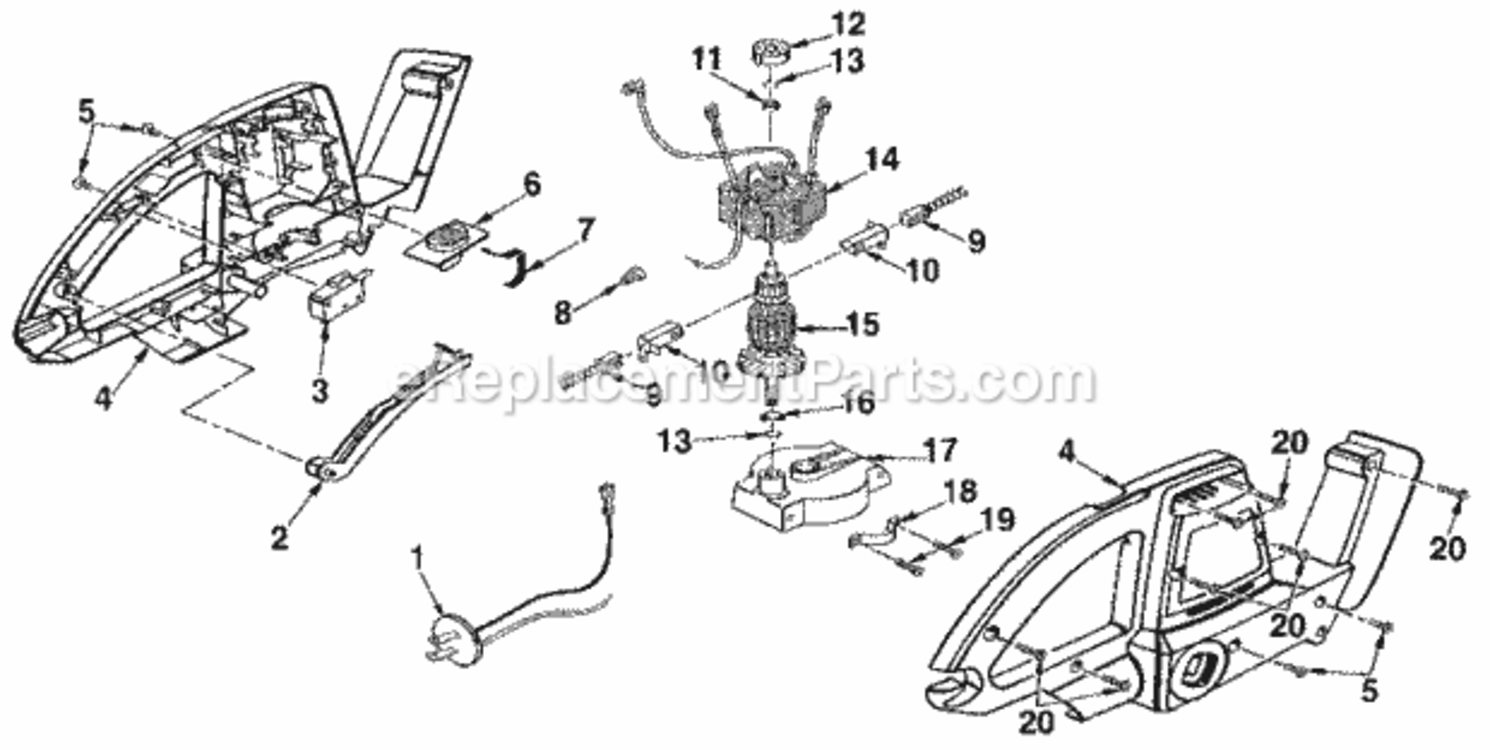

Page B Diagram and Parts List for 315798620  Craftsman Hedge Trimmer
  • B-1
    Disc Assembly – Part Number: 967781-101
    Disc Assembly
    Part Number: 967781-101
      No Longer Available
  • B-2
    Actuator – Part Number: 977512-001
    Actuator
    Part Number: 977512-001
      No Longer Available
  • B-3
    Switch – Part Number: 065501-190
    Switch
    Part Number: 065501-190
      No Longer Available
  • B-4
    Hsg Assembly – Part Number: 977533-000
    Hsg Assembly
    Part Number: 977533-000
      No Longer Available
  • B-5
    Screw 8Pk – Part Number: STD601105
    Screw 8Pk
    Part Number: STD601105
      No Longer Available
  • B-6
    Button – Part Number: 977538-001
    Button
    Part Number: 977538-001
      No Longer Available
  • B-7
    Spring – Part Number: 977517-001
    Spring
    Part Number: 977517-001
      No Longer Available
  • B-8
    Wire Nut – Part Number: 623173-001
    Wire Nut
    Part Number: 623173-001
      No Longer Available
  • B-9
    Brush Spring – Part Number: 610784-006
    Brush Spring
    Part Number: 610784-006
      No Longer Available
  • B-10
    Brush Tube – Part Number: 612255-001
    Brush Tube
    Part Number: 612255-001
      No Longer Available
  • B-11
    Washer – Part Number: 706382-820
    Washer
    Part Number: 706382-820
      No Longer Available
  • B-12
    Bearing – Part Number: 990133-001
    Bearing
    Part Number: 990133-001
      No Longer Available
  • B-13
    Washer – Part Number: 706382-805
    Washer
    Part Number: 706382-805
      No Longer Available
  • B-14
    Field – Part Number: 971961-004
    Field
    Part Number: 971961-004
      No Longer Available
  • B-14A
    Field – Part Number: 971961-005
    Field
    Part Number: 971961-005
      No Longer Available
  • B-15
    Armature – Part Number: 989933-021
    Armature
    Part Number: 989933-021
      No Longer Available
  • B-16
    Washer – Part Number: 620789-013
    Washer
    Part Number: 620789-013
      No Longer Available
  • B-17
    Gr Hsg W/B – Part Number: 968153-004
    Gr Hsg W/B
    Part Number: 968153-004
      No Longer Available
  • B-18
    Bearing Strp – Part Number: 606808-002
    Bearing Strp
    Part Number: 606808-002
      No Longer Available
  • B-19
    Screw – Part Number: 643526-003
    Screw
    Part Number: 643526-003
      No Longer Available
  • B-20
    Screw – Part Number: 999306-009
    Screw
    Part Number: 999306-009
      No Longer Available
  • B-800
    Owners Manual 2-93 – Part Number: 612547-987
    Owners Manual 2-93
    Part Number: 612547-987
      No Longer Available
