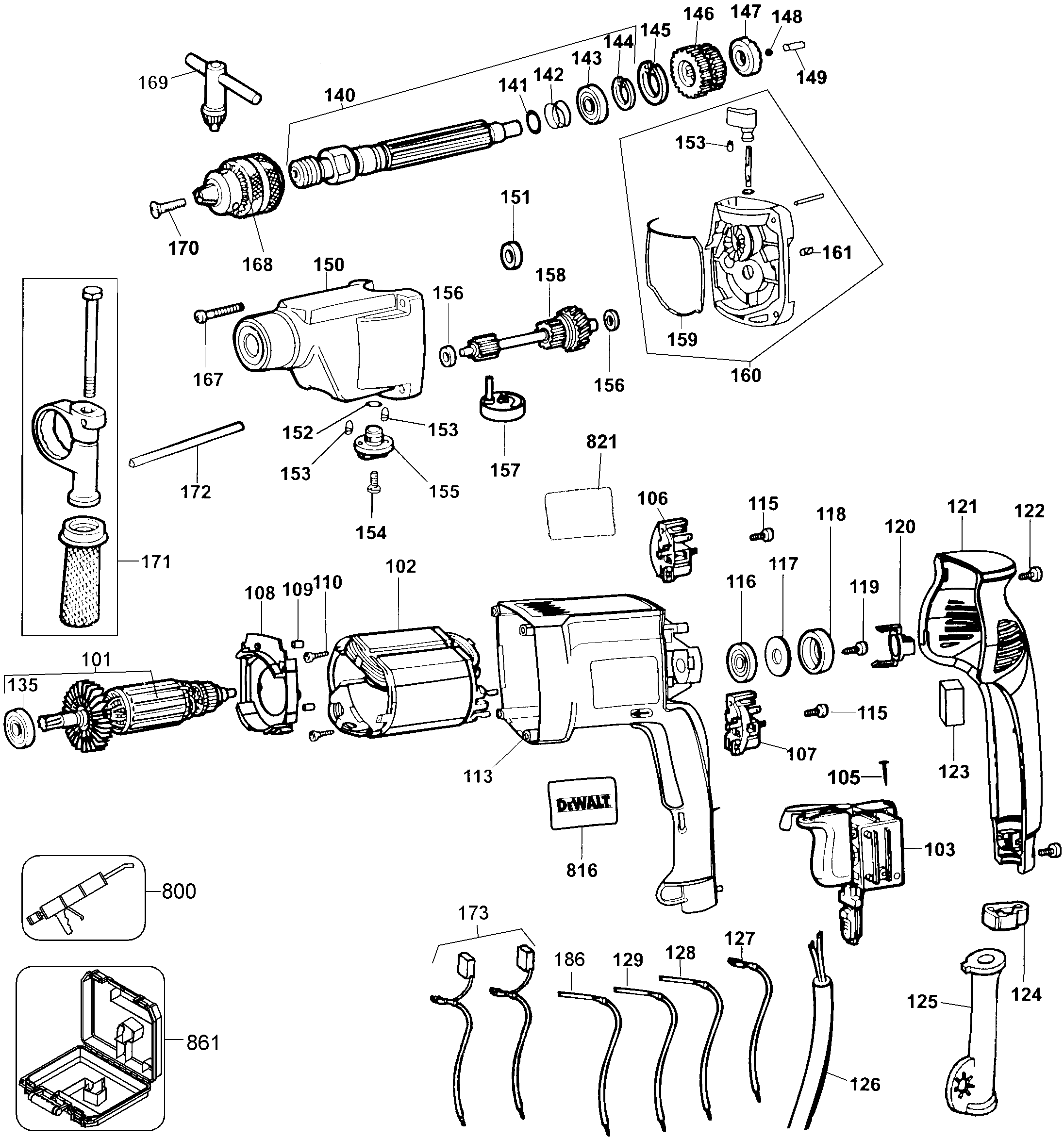

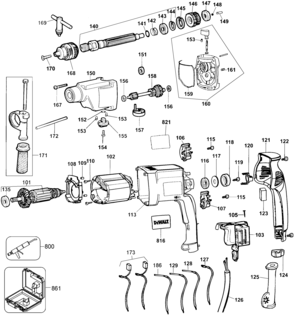

Page A Diagram and Parts List for 3 DeWALT Hammer
Page A
Previous Showing All Parts Next
Page A
Page A Diagram and Parts List for 3 DeWALT Hammer
  • 105
    Pin – Part Number: 402760-01
    Pin
    Part Number: 402760-01
      No Longer Available
  • 106
    Brush Holder Assembly – Part Number: 401878-00
    Brush Holder Assembly
    Part Number: 401878-00
      In Stock
    $5.95
  • 107
    Brush Holder Assembly – Part Number: 401877-00
    Brush Holder Assembly
    Part Number: 401877-00
      No Longer Available
  • 108
    Baffle,Fan – Part Number: 327293-00
    Baffle,Fan
    Part Number: 327293-00
      No Longer Available
  • 109
    Rubber Plug – Part Number: 949638-01
    Rubber Plug
    Part Number: 949638-01
      Special Order
    $5.95
  • 110
    Screw – Part Number: 5103541-00
    Screw
    Part Number: 5103541-00
    ★★★★★
    ★★★★★
    (1)
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 115
    Screw – Part Number: 930284-01
    Screw
    Part Number: 930284-01
      Special Order
    $5.95
  • 116
    Bearing,Ball – Part Number: 330003-19
    Bearing,Ball
    Part Number: 330003-19
      In Stock
    $5.95
  • 117
    Washer – Part Number: 949876-25
    Washer
    Part Number: 949876-25
      No Longer Available
  • 118
    Bearing Cover – Part Number: 870052
    Bearing Cover
    Part Number: 870052
      Special Order
    $5.95
  • 120
    Guide,Cable – Part Number: 327296-00
    Guide,Cable
    Part Number: 327296-00
      Special Order
    $5.95
  • 122
    Screw – Part Number: 330065-08
    Screw
    Part Number: 330065-08
      No Longer Available
  • 123
    Bumper – Part Number: 930026-01
    Bumper
    Part Number: 930026-01
      Special Order
    $5.95
  • 124
    Cord Clamp – Part Number: 176829-00
    Cord Clamp
    Part Number: 176829-00
      In Stock
    $5.95
  • 125
    Cord Protector – Part Number: 401751-00
    Cord Protector
    Part Number: 401751-00
      In Stock
    $5.95
  • 126
    Cord-set – Part Number: 330076-20
    Cord-set
    Part Number: 330076-20
      In Stock
    $32.42
  • 127
    Lead,Black – Part Number: 940988-71
    Lead,Black
    Part Number: 940988-71
      Special Order
    $5.95
  • 128
    Lead,Black – Part Number: 940988-70
    Lead,Black
    Part Number: 940988-70
      No Longer Available
  • 129
    Lead,Blue – Part Number: 940988-72
    Lead,Blue
    Part Number: 940988-72
      Special Order
    $5.95
  • 135
    Ball Bearing – Part Number: 605040-05
    Ball Bearing
    Part Number: 605040-05
      In Stock
    $9.88
  • 141
    O Ring – Part Number: 930028-00
    O Ring
    Part Number: 930028-00
      Special Order
    $5.95
  • 142
    Spring – Part Number: 931890-00
    Spring
    Part Number: 931890-00
      Special Order
    $5.95
  • 143
    Bearing Ball – Part Number: 330003-12
    Bearing Ball
    Part Number: 330003-12
      No Longer Available
  • 144
    Ring – Part Number: 944137-00
    Ring
    Part Number: 944137-00
      No Longer Available
  • 146
    Gear – Part Number: 1008288-00
    Gear
    Part Number: 1008288-00
      Special Order
    $48.73
  • 147
    Clutch – Part Number: 945706-00
    Clutch
    Part Number: 945706-00
      In Stock
    $5.95
  • 148
    Ball – Part Number: 917725-00
    Ball
    Part Number: 917725-00
      No Longer Available
  • 150
    Case,Gear – Part Number: 327311-00
    Case,Gear
    Part Number: 327311-00
      No Longer Available
  • 151
    Ring – Part Number: 1006305-00
    Ring
    Part Number: 1006305-00
      Special Order
    $5.95
  • 152
    Ring,o – Part Number: 323711-34
    Ring,o
    Part Number: 323711-34
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 153
    Detent – Part Number: 326467-00
    Detent
    Part Number: 326467-00
      In Stock
    $5.95
  • 154
    Screw – Part Number: 330065-22
    Screw
    Part Number: 330065-22
      Special Order
    $5.95
  • 156
    Washer – Part Number: 930102-00
    Washer
    Part Number: 930102-00
      Special Order
    $5.95
  • 161
    Retainer,Brg. – Part Number: 916010-00
    Retainer,Brg.
    Part Number: 916010-00
      No Longer Available
  • 167
    Screw – Part Number: 580095-00
    Screw
    Part Number: 580095-00
      Special Order
    $5.95
  • 168
    Chuck And Key – Part Number: 5140021-91
    Chuck And Key
    Part Number: 5140021-91
      No Longer Available
  • 168
    Keyless Chuck – Part Number: 330075-59
    Keyless Chuck
    Part Number: 330075-59
      In Stock
    $62.90
  • 169
    Chuck Key – Part Number: 330034-07
    Chuck Key
    Part Number: 330034-07
      No Longer Available
  • 170
    Screw – Part Number: 575237-00
    Screw
    Part Number: 575237-00
      No Longer Available
  • 171
    Handle,Side – Part Number: 939794-02
    Handle,Side
    Part Number: 939794-02
      In Stock
    $17.88
  • 172
    Depth Stop – Part Number: 580787-00
    Depth Stop
    Part Number: 580787-00
      In Stock
    $5.95
  • 173
    Brush – Part Number: N081423
    Brush
    Part Number: N081423
      No Longer Available
  • 800
    Grease – Part Number: 870889-02
    Grease
    Part Number: 870889-02
      In Stock
    $29.95
  • 800
    Grease – Part Number: 870889-03
    Grease
    Part Number: 870889-03
      Special Order
    $12.56
  • 800
    Grease:4 LB Can – Part Number: 429698-00
    Grease:4 LB Can
    Part Number: 429698-00
      In Stock
    $122.02
  • 816
    Id Label – Part Number: 395047-00
    Id Label
    Part Number: 395047-00
      Special Order
    $5.95
  • 861
    Kit Box – Part Number: 577646-01
    Kit Box
    Part Number: 577646-01
      No Longer Available
