DeWALT Parts

DeWALT Hammerdrill Replacement Parts For Model DW505-B2C (Type 10)

We Sell Only Genuine DeWALT Parts

Popular Parts for DW505-B2C

Search Within Model

Questions & Answers for DeWALT DW505-B2C
Browse all Parts Search by Area

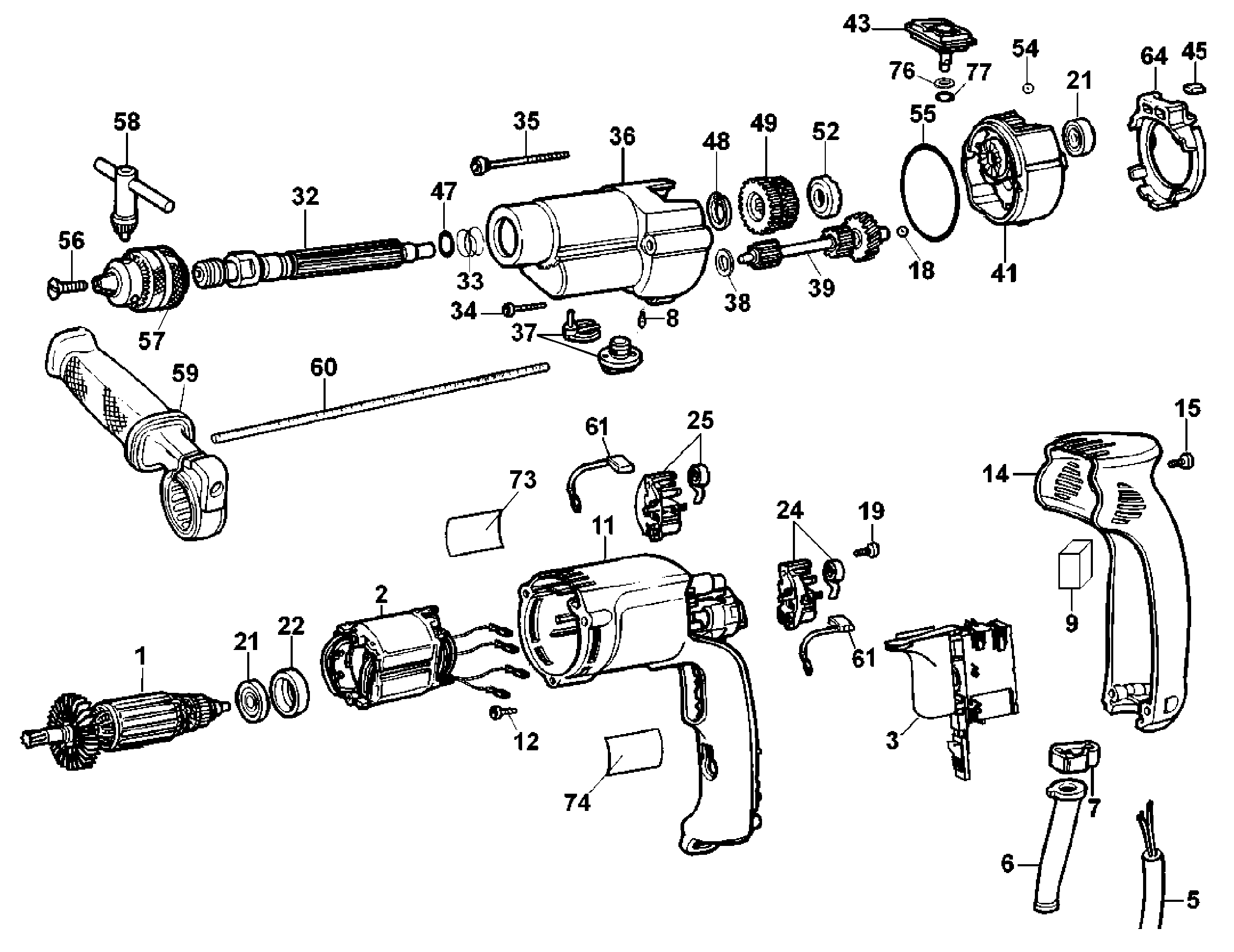

Default Diagram and Parts List for Type 10 DeWALT Hammer
Default
Previous Showing All Parts Next
Default
Default Diagram and Parts List for Type 10 DeWALT Hammer
  • 1
    ARMATURE – Part Number: N471907
    ARMATURE
    Part Number: N471907
      No Longer Available
  • 2
    FIELD – Part Number: N466683
    FIELD
    Part Number: N466683
      No Longer Available
  • 3
    SWITCH – Part Number: 1006250-00
    SWITCH
    Part Number: 1006250-00
      No Longer Available
  • 5
    CORD – Part Number: 180581-19
    CORD
    Part Number: 180581-19
      No Longer Available
  • 6
    CORD PROTECTOR – Part Number: N300699
    CORD PROTECTOR
    Part Number: N300699
      No Longer Available
  • 7
    Cord Clamp – Part Number: 176829-00
    Cord Clamp
    Part Number: 176829-00
      In Stock
    $5.95
  • 8
    Detent – Part Number: 326467-00
    Detent
    Part Number: 326467-00
      In Stock
    $5.95
  • 9
    Bumper – Part Number: 930026-01
    Bumper
    Part Number: 930026-01
      Special Order
    $5.95
  • 11
    Case,Field – Part Number: 390005-08
    Case,Field
    Part Number: 390005-08
      No Longer Available
  • 12
    Screw – Part Number: 390198-00
    Screw
    Part Number: 390198-00
      Special Order
    $5.95
  • 14
    Handle Cover – Part Number: 610142-02
    Handle Cover
    Part Number: 610142-02
      In Stock
    $6.05
  • 15
    Torx Screw – Part Number: 330019-13
    Torx Screw
    Part Number: 330019-13
    ★★★★★
    ★★★★★
    (4)
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 18
    Steel Ball – Part Number: 936840-00
    Steel Ball
    Part Number: 936840-00
      In Stock
    $5.95
  • 19
    Screw – Part Number: 330065-06
    Screw
    Part Number: 330065-06
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 21
    Ball Bearing – Part Number: 330003-04
    Ball Bearing
    Part Number: 330003-04
      No Longer Available
  • 22
    Cup – Part Number: 389824-00
    Cup
    Part Number: 389824-00
      In Stock
    $5.95
  • 24
    Brush Holder,l – Part Number: N440283
    Brush Holder,l
    Part Number: N440283
      In Stock
    $5.95
  • 25
    Brush Holder,r – Part Number: N440282
    Brush Holder,r
    Part Number: N440282
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $5.95
  • 32
    Spindle – Part Number: 628831-00
    Spindle
    Part Number: 628831-00
      Special Order
    $44.75
  • 33
    Spring – Part Number: 931890-00
    Spring
    Part Number: 931890-00
      Special Order
    $5.95
  • 34
    Screw – Part Number: 330019-14
    Screw
    Part Number: 330019-14
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 35
    Screw – Part Number: 396614-00
    Screw
    Part Number: 396614-00
      No Longer Available
  • 36
    GEARCASE – Part Number: N407393
    GEARCASE
    Part Number: N407393
      Special Order
    $38.69
  • 37
    Selector – Part Number: 628891-00
    Selector
    Part Number: 628891-00
    ★★★★★
    ★★★★★
    (2)
      In Stock
    $19.25
  • 38
    Washer – Part Number: 932933-00
    Washer
    Part Number: 932933-00
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 39
    Spindle And Gr Assembly – Part Number: 401741-00SV
    Spindle And Gr Assembly
    Part Number: 401741-00SV
      On Order
    $42.75
  • 41
    Gear Case Cover – Part Number: 619562-01SV
    Gear Case Cover
    Part Number: 619562-01SV
      Special Order
    $56.78
  • 43
    Lever Assembly – Part Number: 401750-00SV
    Lever Assembly
    Part Number: 401750-00SV
      Special Order
    $38.16
  • 45
    Rubber Plug – Part Number: 949638-02
    Rubber Plug
    Part Number: 949638-02
      In Stock
    $5.95
  • 47
    O Ring – Part Number: 930028-00
    O Ring
    Part Number: 930028-00
      Special Order
    $5.95
  • 48
    Retaining Ring – Part Number: 144803-00
    Retaining Ring
    Part Number: 144803-00
    ★★★★★
    ★★★★★
    (4)
      In Stock
    $5.95
  • 49
    Gear – Part Number: 397239-01
    Gear
    Part Number: 397239-01
      In Stock
    $18.86
  • 52
    Clutch – Part Number: 945706-00
    Clutch
    Part Number: 945706-00
      In Stock
    $5.95
  • 54
    Ball – Part Number: 000903-00
    Ball
    Part Number: 000903-00
    ★★★★★
    ★★★★★
    (5)
      In Stock
    $5.95
  • 55
    Seal – Part Number: 401847-00
    Seal
    Part Number: 401847-00
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 56
    Screw – Part Number: 490910-00
    Screw
    Part Number: 490910-00
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 57
    Chuck – Part Number: 584925-00
    Chuck
    Part Number: 584925-00
      No Longer Available
  • 58
    Chuck Key – Part Number: 330034-07
    Chuck Key
    Part Number: 330034-07
      No Longer Available
  • 59
    SIDE HANDLE – Part Number: 185559-00
    SIDE HANDLE
    Part Number: 185559-00
      Special Order
    $6.42
  • 60
    DEPTH STOP – Part Number: 808401-00
    DEPTH STOP
    Part Number: 808401-00
      No Longer Available
  • 61
    BRUSH – Part Number: 176949-21
    BRUSH
    Part Number: 176949-21
      No Longer Available
  • 64
    Baffle – Part Number: 176811-00
    Baffle
    Part Number: 176811-00
      In Stock
    $5.95
  • 73
    NAME PLATE – Part Number: N482973
    NAME PLATE
    Part Number: N482973
      No Longer Available
  • 74
    BRAND LABEL – Part Number: 186279-00
    BRAND LABEL
    Part Number: 186279-00
      No Longer Available
  • 76
    Washer,Thrust – Part Number: 176659-00
    Washer,Thrust
    Part Number: 176659-00
      Special Order
    $5.95
  • 77
    Ring – Part Number: 050050-00
    Ring
    Part Number: 050050-00
      Special Order
    Minimum Quantity of 2 required
    $5.95
