DeWALT Parts

DeWALT Demolition Hammer Replacement Parts For Model D25940KAR (Type 1)

We Sell Only Genuine DeWALT Parts

Popular Parts for D25940KAR

Search Within Model

Questions & Answers for DeWALT D25940KAR
Browse all Parts Search by Area

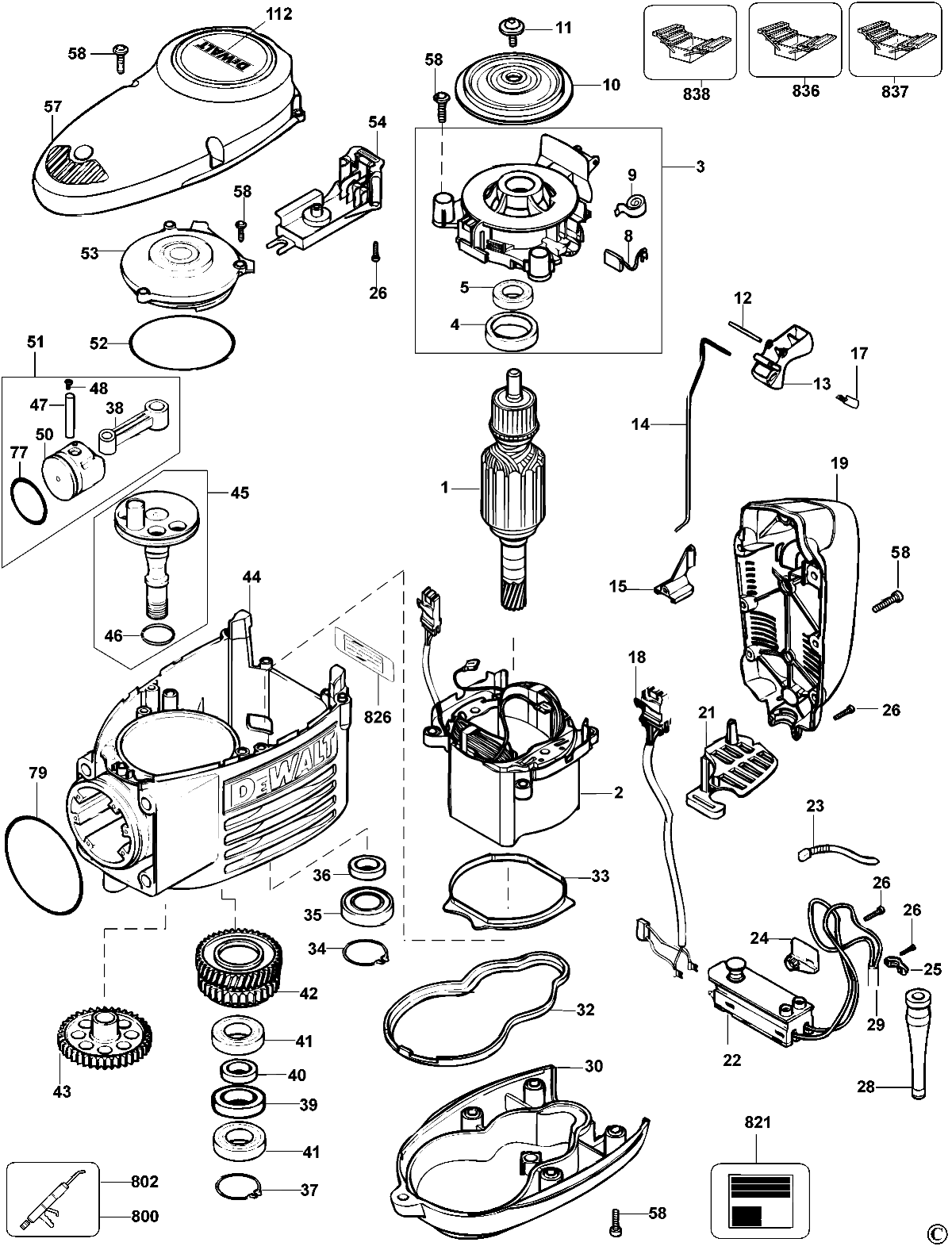

Default Diagram and Parts List for Type 1 DeWALT Hammer
Default
Default 2 Diagram and Parts List for Type 1 DeWALT Hammer
Default 2

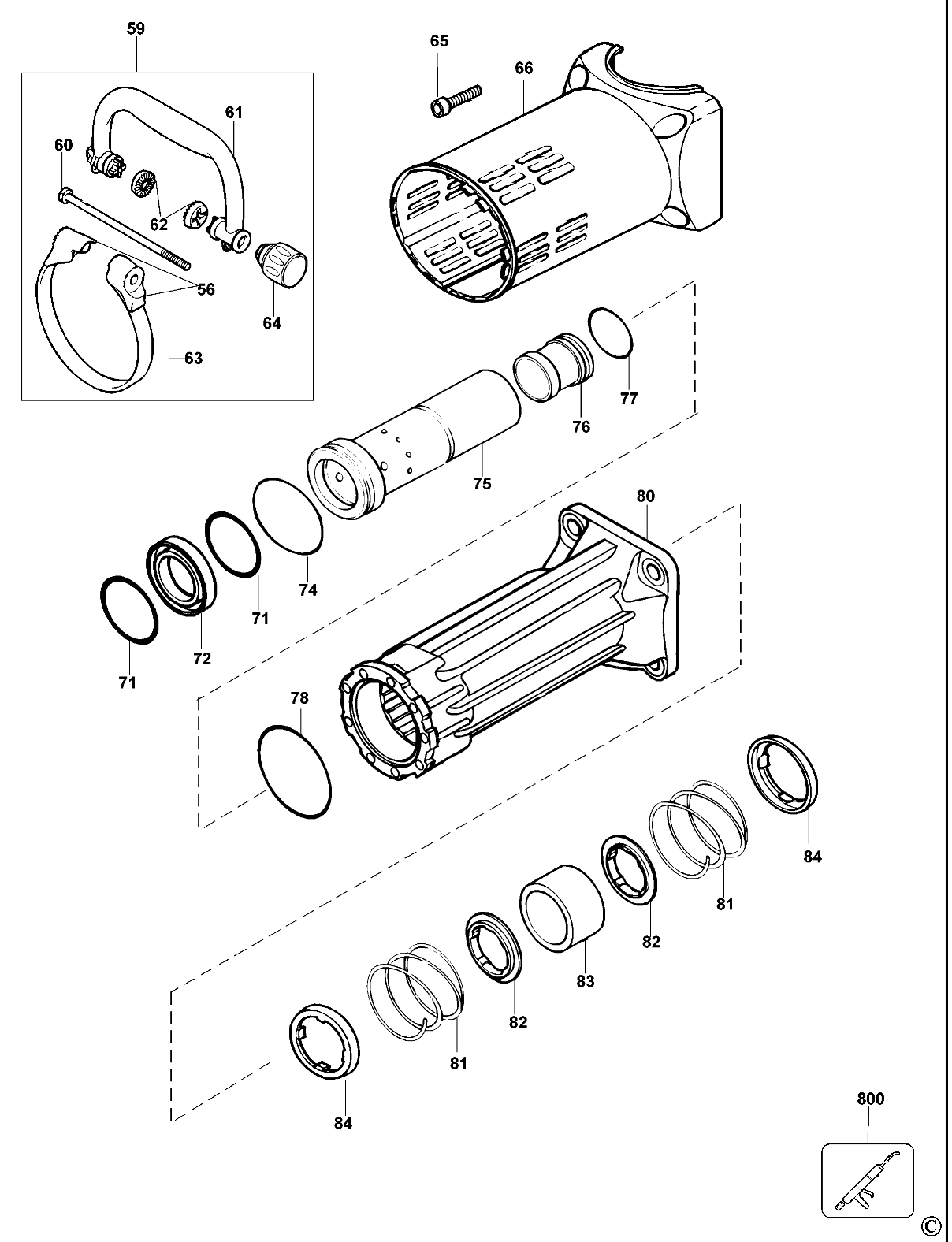

Default 3 Diagram and Parts List for Type 1 DeWALT Hammer
Default 3
Previous Showing All Parts Next
Default
Default Diagram and Parts List for Type 1 DeWALT Hammer
  • 1
    ARMATURE – Part Number: 579837-00
    ARMATURE
    Part Number: 579837-00
      No Longer Available
  • 2
    FIELD – Part Number: 579827-00
    FIELD
    Part Number: 579827-00
      No Longer Available
  • 3
    BRUSH PLATE – Part Number: 487266-00
    BRUSH PLATE
    Part Number: 487266-00
      No Longer Available
  • 4
    Sleeve,Insulate – Part Number: 590191-00
    Sleeve,Insulate
    Part Number: 590191-00
      Special Order
    $5.95
  • 5
    Ball Bearing – Part Number: 577745-00
    Ball Bearing
    Part Number: 577745-00
      In Stock
    $21.43
  • 8
    BRUSH KIT – Part Number: 588698-00
    BRUSH KIT
    Part Number: 588698-00
      No Longer Available
  • 9
    Brush Spring – Part Number: 487377-00
    Brush Spring
    Part Number: 487377-00
      No Longer Available
  • 10
    Fan Asm – Part Number: 487252-00
    Fan Asm
    Part Number: 487252-00
      No Longer Available
  • 11
    Screw – Part Number: 324119-02
    Screw
    Part Number: 324119-02
    ★★★★★
    ★★★★★
    (1)
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 12
    Pin – Part Number: 377374
    Pin
    Part Number: 377374
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 13
    Trigger – Part Number: 487276-00
    Trigger
    Part Number: 487276-00
      In Stock
    $5.95
  • 14
    Rod – Part Number: 487285-00
    Rod
    Part Number: 487285-00
      No Longer Available
  • 15
    Actuator – Part Number: 487286-00
    Actuator
    Part Number: 487286-00
      In Stock
    $5.95
  • 17
    Detent – Part Number: 326467-00
    Detent
    Part Number: 326467-00
      In Stock
    $5.95
  • 18
    Lead Assy. – Part Number: 487326-00
    Lead Assy.
    Part Number: 487326-00
      Special Order
    $10.38
  • 19
    Handle and Cover – Part Number: 487387-00
    Handle and Cover
    Part Number: 487387-00
      No Longer Available
  • 21
    Cover – Part Number: 487388-00
    Cover
    Part Number: 487388-00
      In Stock
    $5.95
  • 22
    Switch – Part Number: 326087-01
    Switch
    Part Number: 326087-01
      No Longer Available
  • 23
    Cable Tie – Part Number: 579093-00
    Cable Tie
    Part Number: 579093-00
      No Longer Available
  • 24
    Bracket – Part Number: 487378-00
    Bracket
    Part Number: 487378-00
      Special Order
    $5.95
  • 25
    Cord Clamp – Part Number: 821070
    Cord Clamp
    Part Number: 821070
      In Stock
    $5.95
  • 26
    Screw – Part Number: 330065-08
    Screw
    Part Number: 330065-08
      No Longer Available
  • 28
    Cord Protector – Part Number: 323091-01
    Cord Protector
    Part Number: 323091-01
      In Stock
    $9.97
  • 29
    Cord Set – Part Number: 573379-08
    Cord Set
    Part Number: 573379-08
      No Longer Available
  • 30
    Gear Case Cover – Part Number: 487385-00
    Gear Case Cover
    Part Number: 487385-00
      No Longer Available
  • 32
    Seal – Part Number: 487224-00
    Seal
    Part Number: 487224-00
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 33
    Seal – Part Number: 576387-00
    Seal
    Part Number: 576387-00
      Special Order
    $6.26
  • 34
    Circlip – Part Number: 324821-04
    Circlip
    Part Number: 324821-04
      Special Order
    $5.95
  • 35
    Bearing – Part Number: N110363
    Bearing
    Part Number: N110363
      No Longer Available
  • 36
    Seal – Part Number: 487209-01
    Seal
    Part Number: 487209-01
      Special Order
    $9.13
  • 37
    Circlip – Part Number: 324821-03
    Circlip
    Part Number: 324821-03
      Special Order
    $5.95
  • 38
    Connecting Rod – Part Number: 487314-00
    Connecting Rod
    Part Number: 487314-00
      No Longer Available
  • 39
    Spacer – Part Number: 578452-00
    Spacer
    Part Number: 578452-00
      Special Order
    $5.95
  • 40
    Spacer – Part Number: 578451-00
    Spacer
    Part Number: 578451-00
      Special Order
    $5.95
  • 41
    Bearing – Part Number: 605040-26
    Bearing
    Part Number: 605040-26
      Special Order
    $5.95
  • 42
    Gear Assembly. – Part Number: 582108-00
    Gear Assembly.
    Part Number: 582108-00
      No Longer Available
  • 43
    Gear – Part Number: 582109-00
    Gear
    Part Number: 582109-00
      Special Order
    $56.15
  • 44
    Gear Box Assy – Part Number: 582110-00
    Gear Box Assy
    Part Number: 582110-00
      No Longer Available
  • 45
    Crankshaft – Part Number: 582111-00
    Crankshaft
    Part Number: 582111-00
      On Order
    $61.65
  • 46
    Ring – Part Number: 576451-00
    Ring
    Part Number: 576451-00
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 47
    Pin – Part Number: 582387-00
    Pin
    Part Number: 582387-00
      Special Order
    $28.30
  • 48
    Knob – Part Number: 581656-00
    Knob
    Part Number: 581656-00
      In Stock
    $5.95
  • 50
    Piston – Part Number: 582112-00
    Piston
    Part Number: 582112-00
      Special Order
    $21.43
  • 51
    Piston Assy. – Part Number: 582113-01
    Piston Assy.
    Part Number: 582113-01
      Special Order
    $56.73
  • 52
    O Ring – Part Number: 323711-47
    O Ring
    Part Number: 323711-47
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 53
    Cover Assy – Part Number: N147098
    Cover Assy
    Part Number: N147098
      Special Order
    $7.08
  • 54
    ELECTRONIC – Part Number: 584376-06
    ELECTRONIC
    Part Number: 584376-06
      No Longer Available
  • 56
    Clamp Washer – Part Number: 487284-00
    Clamp Washer
    Part Number: 487284-00
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 57
    Motor Cover – Part Number: 487386-00
    Motor Cover
    Part Number: 487386-00
      In Stock
    $26.12
  • 58
    Screw – Part Number: 324007-11
    Screw
    Part Number: 324007-11
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 59
    Side Handle – Part Number: 584240-01
    Side Handle
    Part Number: 584240-01
      Special Order
    $67.50
  • 60
    Bolt – Part Number: 487343-00
    Bolt
    Part Number: 487343-00
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 61
    Handle – Part Number: 487277-00
    Handle
    Part Number: 487277-00
      Special Order
    $24.02
  • 62
    Washer – Part Number: 487278-00
    Washer
    Part Number: 487278-00
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 63
    Clamp – Part Number: 487393-00
    Clamp
    Part Number: 487393-00
      In Stock
    $17.92
  • 64
    Knob Assy – Part Number: 487291-00
    Knob Assy
    Part Number: 487291-00
      In Stock
    $6.98
  • 65
    Screw – Part Number: 949886-32
    Screw
    Part Number: 949886-32
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 66
    Cover Housing – Part Number: 487283-00
    Cover Housing
    Part Number: 487283-00
      No Longer Available
  • 67
    Beat Piece – Part Number: 582369-00
    Beat Piece
    Part Number: 582369-00
      Special Order
    $57.82
  • 68
    Bush – Part Number: 582388-00
    Bush
    Part Number: 582388-00
      Special Order
    $30.70
  • 69
    Damper – Part Number: 487321-00
    Damper
    Part Number: 487321-00
      Special Order
    $9.26
  • 70
    Bush – Part Number: 582114-00
    Bush
    Part Number: 582114-00
      Special Order
    $55.27
  • 71
    O Ring – Part Number: 487298-00
    O Ring
    Part Number: 487298-00
      In Stock
    Minimum Quantity of 2 required
    $8.63
  • 72
    Bush – Part Number: 487376-00
    Bush
    Part Number: 487376-00
      No Longer Available
  • 74
    O Ring – Part Number: 323711-46
    O Ring
    Part Number: 323711-46
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 75
    Cylinder – Part Number: N075953
    Cylinder
    Part Number: N075953
      Special Order
    $84.82
  • 76
    Ram – Part Number: 582115-00
    Ram
    Part Number: 582115-00
      In Stock
    $56.75
  • 77
    O Ring – Part Number: 487287-00
    O Ring
    Part Number: 487287-00
      On Order
    $12.32
  • 78
    O Ring – Part Number: 323711-56
    O Ring
    Part Number: 323711-56
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 79
    O Ring – Part Number: 323711-55
    O Ring
    Part Number: 323711-55
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 80
    Housing – Part Number: 582372-00
    Housing
    Part Number: 582372-00
      No Longer Available
  • 81
    Spring – Part Number: 487317-00
    Spring
    Part Number: 487317-00
      No Longer Available
  • 82
    Guide – Part Number: 578784-00
    Guide
    Part Number: 578784-00
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 83
    Counterweight – Part Number: 582373-00
    Counterweight
    Part Number: 582373-00
      No Longer Available
  • 84
    Spring Guide – Part Number: 487316-00
    Spring Guide
    Part Number: 487316-00
      No Longer Available
  • 90
    Bearing – Part Number: 582374-00
    Bearing
    Part Number: 582374-00
      Special Order
    $19.90
  • 92
    Seal – Part Number: N014013
    Seal
    Part Number: N014013
      In Stock
    $14.76
  • 93
    No Longer Available – Part Number: 000000-00
    No Longer Available
    Part Number: 000000-00
      No Longer Available
  • 94
    Spindle Assy. – Part Number: 582277-00
    Spindle Assy.
    Part Number: 582277-00
      In Stock
    $98.21
  • 95
    O Ring – Part Number: 323711-41
    O Ring
    Part Number: 323711-41
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 96
    Damper – Part Number: 487302-00
    Damper
    Part Number: 487302-00
      Special Order
    $5.95
  • 97
    Flange – Part Number: 582375-00
    Flange
    Part Number: 582375-00
      No Longer Available
  • 98
    Screw – Part Number: 918825-02
    Screw
    Part Number: 918825-02
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 99
    Sleeve – Part Number: 487372-00
    Sleeve
    Part Number: 487372-00
      In Stock
    $5.95
  • 100
    Sleeve – Part Number: 487366-00
    Sleeve
    Part Number: 487366-00
      In Stock
    $83.08
  • 101
    Spring – Part Number: 487370-00
    Spring
    Part Number: 487370-00
      No Longer Available
  • 102
    Bushing – Part Number: 487365-00
    Bushing
    Part Number: 487365-00
      Special Order
    $5.95
  • 103
    Locking Device – Part Number: 487369-00
    Locking Device
    Part Number: 487369-00
      In Stock
    $58.39
  • 105
    Damper – Part Number: 582383-00
    Damper
    Part Number: 582383-00
      Special Order
    $28.76
  • 106
    Spring – Part Number: 487309-00
    Spring
    Part Number: 487309-00
      Special Order
    $5.95
  • 107
    Sleeve – Part Number: 582330-00
    Sleeve
    Part Number: 582330-00
      No Longer Available
  • 108
    Damper – Part Number: 487373-00
    Damper
    Part Number: 487373-00
      No Longer Available
  • 109
    Washer – Part Number: 487301-00
    Washer
    Part Number: 487301-00
      Special Order
    $12.72
  • 110
    Ring – Part Number: 579399-00
    Ring
    Part Number: 579399-00
      Special Order
    $5.95
  • 111
    Rubber Seal – Part Number: 487375-00
    Rubber Seal
    Part Number: 487375-00
      In Stock
    $10.00
  • 112
    Label – Part Number: 487392-00
    Label
    Part Number: 487392-00
      In Stock
    $5.95
  • 800
    Grease – Part Number: 578970-06
    Grease
    Part Number: 578970-06
      Special Order
    $56.55
  • 801
    Grease – Part Number: 328771-07
    Grease
    Part Number: 328771-07
      In Stock
    $13.57
  • 802
    Grease – Part Number: 870889-02
    Grease
    Part Number: 870889-02
      In Stock
    $29.95
  • 826
    Label – Part Number: 487395-01
    Label
    Part Number: 487395-01
      Special Order
    $5.95
  • 836
    Service Tool – Part Number: 559617-99
    Service Tool
    Part Number: 559617-99
      No Longer Available
  • 837
    Service Tool – Part Number: 559618-99
    Service Tool
    Part Number: 559618-99
      No Longer Available
  • 838
    Service Tool – Part Number: 559621-99
    Service Tool
    Part Number: 559621-99
      No Longer Available
  • 840
    Service Tooling Kit – Part Number: 559629-99
    Service Tooling Kit
    Part Number: 559629-99
      No Longer Available
  • 845
    Service Tooling Kit – Part Number: 559630-99
    Service Tooling Kit
    Part Number: 559630-99
      No Longer Available
  • 846
    Service Tool – Part Number: 559628-99
    Service Tool
    Part Number: 559628-99
      No Longer Available
Default 2
Default 2 Diagram and Parts List for Type 1 DeWALT Hammer
  • 1
    ARMATURE – Part Number: 579837-00
    ARMATURE
    Part Number: 579837-00
      No Longer Available
  • 2
    FIELD – Part Number: 579827-00
    FIELD
    Part Number: 579827-00
      No Longer Available
  • 3
    BRUSH PLATE – Part Number: 487266-00
    BRUSH PLATE
    Part Number: 487266-00
      No Longer Available
  • 4
    Sleeve,Insulate – Part Number: 590191-00
    Sleeve,Insulate
    Part Number: 590191-00
      Special Order
    $5.95
  • 5
    Ball Bearing – Part Number: 577745-00
    Ball Bearing
    Part Number: 577745-00
      In Stock
    $21.43
  • 8
    BRUSH KIT – Part Number: 588698-00
    BRUSH KIT
    Part Number: 588698-00
      No Longer Available
  • 9
    Brush Spring – Part Number: 487377-00
    Brush Spring
    Part Number: 487377-00
      No Longer Available
  • 10
    Fan Asm – Part Number: 487252-00
    Fan Asm
    Part Number: 487252-00
      No Longer Available
  • 11
    Screw – Part Number: 324119-02
    Screw
    Part Number: 324119-02
    ★★★★★
    ★★★★★
    (1)
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 12
    Pin – Part Number: 377374
    Pin
    Part Number: 377374
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 13
    Trigger – Part Number: 487276-00
    Trigger
    Part Number: 487276-00
      In Stock
    $5.95
  • 14
    Rod – Part Number: 487285-00
    Rod
    Part Number: 487285-00
      No Longer Available
  • 15
    Actuator – Part Number: 487286-00
    Actuator
    Part Number: 487286-00
      In Stock
    $5.95
  • 17
    Detent – Part Number: 326467-00
    Detent
    Part Number: 326467-00
      In Stock
    $5.95
  • 18
    Lead Assy. – Part Number: 487326-00
    Lead Assy.
    Part Number: 487326-00
      Special Order
    $10.38
  • 19
    Handle and Cover – Part Number: 487387-00
    Handle and Cover
    Part Number: 487387-00
      No Longer Available
  • 21
    Cover – Part Number: 487388-00
    Cover
    Part Number: 487388-00
      In Stock
    $5.95
  • 22
    Switch – Part Number: 326087-01
    Switch
    Part Number: 326087-01
      No Longer Available
  • 23
    Cable Tie – Part Number: 579093-00
    Cable Tie
    Part Number: 579093-00
      No Longer Available
  • 24
    Bracket – Part Number: 487378-00
    Bracket
    Part Number: 487378-00
      Special Order
    $5.95
  • 25
    Cord Clamp – Part Number: 821070
    Cord Clamp
    Part Number: 821070
      In Stock
    $5.95
  • 26
    Screw – Part Number: 330065-08
    Screw
    Part Number: 330065-08
      No Longer Available
  • 28
    Cord Protector – Part Number: 323091-01
    Cord Protector
    Part Number: 323091-01
      In Stock
    $9.97
  • 29
    Cord Set – Part Number: 573379-08
    Cord Set
    Part Number: 573379-08
      No Longer Available
  • 30
    Gear Case Cover – Part Number: 487385-00
    Gear Case Cover
    Part Number: 487385-00
      No Longer Available
  • 32
    Seal – Part Number: 487224-00
    Seal
    Part Number: 487224-00
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 33
    Seal – Part Number: 576387-00
    Seal
    Part Number: 576387-00
      Special Order
    $6.26
  • 34
    Circlip – Part Number: 324821-04
    Circlip
    Part Number: 324821-04
      Special Order
    $5.95
  • 35
    Bearing – Part Number: N110363
    Bearing
    Part Number: N110363
      No Longer Available
  • 36
    Seal – Part Number: 487209-01
    Seal
    Part Number: 487209-01
      Special Order
    $9.13
  • 37
    Circlip – Part Number: 324821-03
    Circlip
    Part Number: 324821-03
      Special Order
    $5.95
  • 38
    Connecting Rod – Part Number: 487314-00
    Connecting Rod
    Part Number: 487314-00
      No Longer Available
  • 39
    Spacer – Part Number: 578452-00
    Spacer
    Part Number: 578452-00
      Special Order
    $5.95
  • 40
    Spacer – Part Number: 578451-00
    Spacer
    Part Number: 578451-00
      Special Order
    $5.95
  • 41
    Bearing – Part Number: 605040-26
    Bearing
    Part Number: 605040-26
      Special Order
    $5.95
  • 42
    Gear Assembly. – Part Number: 582108-00
    Gear Assembly.
    Part Number: 582108-00
      No Longer Available
  • 43
    Gear – Part Number: 582109-00
    Gear
    Part Number: 582109-00
      Special Order
    $56.15
  • 44
    Gear Box Assy – Part Number: 582110-00
    Gear Box Assy
    Part Number: 582110-00
      No Longer Available
  • 45
    Crankshaft – Part Number: 582111-00
    Crankshaft
    Part Number: 582111-00
      On Order
    $61.65
  • 46
    Ring – Part Number: 576451-00
    Ring
    Part Number: 576451-00
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 47
    Pin – Part Number: 582387-00
    Pin
    Part Number: 582387-00
      Special Order
    $28.30
  • 48
    Knob – Part Number: 581656-00
    Knob
    Part Number: 581656-00
      In Stock
    $5.95
  • 50
    Piston – Part Number: 582112-00
    Piston
    Part Number: 582112-00
      Special Order
    $21.43
  • 51
    Piston Assy. – Part Number: 582113-01
    Piston Assy.
    Part Number: 582113-01
      Special Order
    $56.73
  • 52
    O Ring – Part Number: 323711-47
    O Ring
    Part Number: 323711-47
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 53
    Cover Assy – Part Number: N147098
    Cover Assy
    Part Number: N147098
      Special Order
    $7.08
  • 54
    ELECTRONIC – Part Number: 584376-06
    ELECTRONIC
    Part Number: 584376-06
      No Longer Available
  • 56
    Clamp Washer – Part Number: 487284-00
    Clamp Washer
    Part Number: 487284-00
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 57
    Motor Cover – Part Number: 487386-00
    Motor Cover
    Part Number: 487386-00
      In Stock
    $26.12
  • 58
    Screw – Part Number: 324007-11
    Screw
    Part Number: 324007-11
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 59
    Side Handle – Part Number: 584240-01
    Side Handle
    Part Number: 584240-01
      Special Order
    $67.50
  • 60
    Bolt – Part Number: 487343-00
    Bolt
    Part Number: 487343-00
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 61
    Handle – Part Number: 487277-00
    Handle
    Part Number: 487277-00
      Special Order
    $24.02
  • 62
    Washer – Part Number: 487278-00
    Washer
    Part Number: 487278-00
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 63
    Clamp – Part Number: 487393-00
    Clamp
    Part Number: 487393-00
      In Stock
    $17.92
  • 64
    Knob Assy – Part Number: 487291-00
    Knob Assy
    Part Number: 487291-00
      In Stock
    $6.98
  • 65
    Screw – Part Number: 949886-32
    Screw
    Part Number: 949886-32
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 66
    Cover Housing – Part Number: 487283-00
    Cover Housing
    Part Number: 487283-00
      No Longer Available
  • 67
    Beat Piece – Part Number: 582369-00
    Beat Piece
    Part Number: 582369-00
      Special Order
    $57.82
  • 68
    Bush – Part Number: 582388-00
    Bush
    Part Number: 582388-00
      Special Order
    $30.70
  • 69
    Damper – Part Number: 487321-00
    Damper
    Part Number: 487321-00
      Special Order
    $9.26
  • 70
    Bush – Part Number: 582114-00
    Bush
    Part Number: 582114-00
      Special Order
    $55.27
  • 71
    O Ring – Part Number: 487298-00
    O Ring
    Part Number: 487298-00
      In Stock
    Minimum Quantity of 2 required
    $8.63
  • 72
    Bush – Part Number: 487376-00
    Bush
    Part Number: 487376-00
      No Longer Available
  • 74
    O Ring – Part Number: 323711-46
    O Ring
    Part Number: 323711-46
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 75
    Cylinder – Part Number: N075953
    Cylinder
    Part Number: N075953
      Special Order
    $84.82
  • 76
    Ram – Part Number: 582115-00
    Ram
    Part Number: 582115-00
      In Stock
    $56.75
  • 77
    O Ring – Part Number: 487287-00
    O Ring
    Part Number: 487287-00
      On Order
    $12.32
  • 78
    O Ring – Part Number: 323711-56
    O Ring
    Part Number: 323711-56
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 79
    O Ring – Part Number: 323711-55
    O Ring
    Part Number: 323711-55
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 80
    Housing – Part Number: 582372-00
    Housing
    Part Number: 582372-00
      No Longer Available
  • 81
    Spring – Part Number: 487317-00
    Spring
    Part Number: 487317-00
      No Longer Available
  • 82
    Guide – Part Number: 578784-00
    Guide
    Part Number: 578784-00
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 83
    Counterweight – Part Number: 582373-00
    Counterweight
    Part Number: 582373-00
      No Longer Available
  • 84
    Spring Guide – Part Number: 487316-00
    Spring Guide
    Part Number: 487316-00
      No Longer Available
  • 90
    Bearing – Part Number: 582374-00
    Bearing
    Part Number: 582374-00
      Special Order
    $19.90
  • 92
    Seal – Part Number: N014013
    Seal
    Part Number: N014013
      In Stock
    $14.76
  • 93
    No Longer Available – Part Number: 000000-00
    No Longer Available
    Part Number: 000000-00
      No Longer Available
  • 94
    Spindle Assy. – Part Number: 582277-00
    Spindle Assy.
    Part Number: 582277-00
      In Stock
    $98.21
  • 95
    O Ring – Part Number: 323711-41
    O Ring
    Part Number: 323711-41
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 96
    Damper – Part Number: 487302-00
    Damper
    Part Number: 487302-00
      Special Order
    $5.95
  • 97
    Flange – Part Number: 582375-00
    Flange
    Part Number: 582375-00
      No Longer Available
  • 98
    Screw – Part Number: 918825-02
    Screw
    Part Number: 918825-02
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 99
    Sleeve – Part Number: 487372-00
    Sleeve
    Part Number: 487372-00
      In Stock
    $5.95
  • 100
    Sleeve – Part Number: 487366-00
    Sleeve
    Part Number: 487366-00
      In Stock
    $83.08
  • 101
    Spring – Part Number: 487370-00
    Spring
    Part Number: 487370-00
      No Longer Available
  • 102
    Bushing – Part Number: 487365-00
    Bushing
    Part Number: 487365-00
      Special Order
    $5.95
  • 103
    Locking Device – Part Number: 487369-00
    Locking Device
    Part Number: 487369-00
      In Stock
    $58.39
  • 105
    Damper – Part Number: 582383-00
    Damper
    Part Number: 582383-00
      Special Order
    $28.76
  • 106
    Spring – Part Number: 487309-00
    Spring
    Part Number: 487309-00
      Special Order
    $5.95
  • 107
    Sleeve – Part Number: 582330-00
    Sleeve
    Part Number: 582330-00
      No Longer Available
  • 108
    Damper – Part Number: 487373-00
    Damper
    Part Number: 487373-00
      No Longer Available
  • 109
    Washer – Part Number: 487301-00
    Washer
    Part Number: 487301-00
      Special Order
    $12.72
  • 110
    Ring – Part Number: 579399-00
    Ring
    Part Number: 579399-00
      Special Order
    $5.95
  • 111
    Rubber Seal – Part Number: 487375-00
    Rubber Seal
    Part Number: 487375-00
      In Stock
    $10.00
  • 112
    Label – Part Number: 487392-00
    Label
    Part Number: 487392-00
      In Stock
    $5.95
  • 800
    Grease – Part Number: 578970-06
    Grease
    Part Number: 578970-06
      Special Order
    $56.55
  • 801
    Grease – Part Number: 328771-07
    Grease
    Part Number: 328771-07
      In Stock
    $13.57
  • 802
    Grease – Part Number: 870889-02
    Grease
    Part Number: 870889-02
      In Stock
    $29.95
  • 826
    Label – Part Number: 487395-01
    Label
    Part Number: 487395-01
      Special Order
    $5.95
  • 836
    Service Tool – Part Number: 559617-99
    Service Tool
    Part Number: 559617-99
      No Longer Available
  • 837
    Service Tool – Part Number: 559618-99
    Service Tool
    Part Number: 559618-99
      No Longer Available
  • 838
    Service Tool – Part Number: 559621-99
    Service Tool
    Part Number: 559621-99
      No Longer Available
  • 840
    Service Tooling Kit – Part Number: 559629-99
    Service Tooling Kit
    Part Number: 559629-99
      No Longer Available
  • 845
    Service Tooling Kit – Part Number: 559630-99
    Service Tooling Kit
    Part Number: 559630-99
      No Longer Available
  • 846
    Service Tool – Part Number: 559628-99
    Service Tool
    Part Number: 559628-99
      No Longer Available
Default 3
Default 3 Diagram and Parts List for Type 1 DeWALT Hammer
  • 1
    ARMATURE – Part Number: 579837-00
    ARMATURE
    Part Number: 579837-00
      No Longer Available
  • 2
    FIELD – Part Number: 579827-00
    FIELD
    Part Number: 579827-00
      No Longer Available
  • 3
    BRUSH PLATE – Part Number: 487266-00
    BRUSH PLATE
    Part Number: 487266-00
      No Longer Available
  • 4
    Sleeve,Insulate – Part Number: 590191-00
    Sleeve,Insulate
    Part Number: 590191-00
      Special Order
    $5.95
  • 5
    Ball Bearing – Part Number: 577745-00
    Ball Bearing
    Part Number: 577745-00
      In Stock
    $21.43
  • 8
    BRUSH KIT – Part Number: 588698-00
    BRUSH KIT
    Part Number: 588698-00
      No Longer Available
  • 9
    Brush Spring – Part Number: 487377-00
    Brush Spring
    Part Number: 487377-00
      No Longer Available
  • 10
    Fan Asm – Part Number: 487252-00
    Fan Asm
    Part Number: 487252-00
      No Longer Available
  • 11
    Screw – Part Number: 324119-02
    Screw
    Part Number: 324119-02
    ★★★★★
    ★★★★★
    (1)
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 12
    Pin – Part Number: 377374
    Pin
    Part Number: 377374
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 13
    Trigger – Part Number: 487276-00
    Trigger
    Part Number: 487276-00
      In Stock
    $5.95
  • 14
    Rod – Part Number: 487285-00
    Rod
    Part Number: 487285-00
      No Longer Available
  • 15
    Actuator – Part Number: 487286-00
    Actuator
    Part Number: 487286-00
      In Stock
    $5.95
  • 17
    Detent – Part Number: 326467-00
    Detent
    Part Number: 326467-00
      In Stock
    $5.95
  • 18
    Lead Assy. – Part Number: 487326-00
    Lead Assy.
    Part Number: 487326-00
      Special Order
    $10.38
  • 19
    Handle and Cover – Part Number: 487387-00
    Handle and Cover
    Part Number: 487387-00
      No Longer Available
  • 21
    Cover – Part Number: 487388-00
    Cover
    Part Number: 487388-00
      In Stock
    $5.95
  • 22
    Switch – Part Number: 326087-01
    Switch
    Part Number: 326087-01
      No Longer Available
  • 23
    Cable Tie – Part Number: 579093-00
    Cable Tie
    Part Number: 579093-00
      No Longer Available
  • 24
    Bracket – Part Number: 487378-00
    Bracket
    Part Number: 487378-00
      Special Order
    $5.95
  • 25
    Cord Clamp – Part Number: 821070
    Cord Clamp
    Part Number: 821070
      In Stock
    $5.95
  • 26
    Screw – Part Number: 330065-08
    Screw
    Part Number: 330065-08
      No Longer Available
  • 28
    Cord Protector – Part Number: 323091-01
    Cord Protector
    Part Number: 323091-01
      In Stock
    $9.97
  • 29
    Cord Set – Part Number: 573379-08
    Cord Set
    Part Number: 573379-08
      No Longer Available
  • 30
    Gear Case Cover – Part Number: 487385-00
    Gear Case Cover
    Part Number: 487385-00
      No Longer Available
  • 32
    Seal – Part Number: 487224-00
    Seal
    Part Number: 487224-00
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 33
    Seal – Part Number: 576387-00
    Seal
    Part Number: 576387-00
      Special Order
    $6.26
  • 34
    Circlip – Part Number: 324821-04
    Circlip
    Part Number: 324821-04
      Special Order
    $5.95
  • 35
    Bearing – Part Number: N110363
    Bearing
    Part Number: N110363
      No Longer Available
  • 36
    Seal – Part Number: 487209-01
    Seal
    Part Number: 487209-01
      Special Order
    $9.13
  • 37
    Circlip – Part Number: 324821-03
    Circlip
    Part Number: 324821-03
      Special Order
    $5.95
  • 38
    Connecting Rod – Part Number: 487314-00
    Connecting Rod
    Part Number: 487314-00
      No Longer Available
  • 39
    Spacer – Part Number: 578452-00
    Spacer
    Part Number: 578452-00
      Special Order
    $5.95
  • 40
    Spacer – Part Number: 578451-00
    Spacer
    Part Number: 578451-00
      Special Order
    $5.95
  • 41
    Bearing – Part Number: 605040-26
    Bearing
    Part Number: 605040-26
      Special Order
    $5.95
  • 42
    Gear Assembly. – Part Number: 582108-00
    Gear Assembly.
    Part Number: 582108-00
      No Longer Available
  • 43
    Gear – Part Number: 582109-00
    Gear
    Part Number: 582109-00
      Special Order
    $56.15
  • 44
    Gear Box Assy – Part Number: 582110-00
    Gear Box Assy
    Part Number: 582110-00
      No Longer Available
  • 45
    Crankshaft – Part Number: 582111-00
    Crankshaft
    Part Number: 582111-00
      On Order
    $61.65
  • 46
    Ring – Part Number: 576451-00
    Ring
    Part Number: 576451-00
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 47
    Pin – Part Number: 582387-00
    Pin
    Part Number: 582387-00
      Special Order
    $28.30
  • 48
    Knob – Part Number: 581656-00
    Knob
    Part Number: 581656-00
      In Stock
    $5.95
  • 50
    Piston – Part Number: 582112-00
    Piston
    Part Number: 582112-00
      Special Order
    $21.43
  • 51
    Piston Assy. – Part Number: 582113-01
    Piston Assy.
    Part Number: 582113-01
      Special Order
    $56.73
  • 52
    O Ring – Part Number: 323711-47
    O Ring
    Part Number: 323711-47
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 53
    Cover Assy – Part Number: N147098
    Cover Assy
    Part Number: N147098
      Special Order
    $7.08
  • 54
    ELECTRONIC – Part Number: 584376-06
    ELECTRONIC
    Part Number: 584376-06
      No Longer Available
  • 56
    Clamp Washer – Part Number: 487284-00
    Clamp Washer
    Part Number: 487284-00
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 57
    Motor Cover – Part Number: 487386-00
    Motor Cover
    Part Number: 487386-00
      In Stock
    $26.12
  • 58
    Screw – Part Number: 324007-11
    Screw
    Part Number: 324007-11
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 59
    Side Handle – Part Number: 584240-01
    Side Handle
    Part Number: 584240-01
      Special Order
    $67.50
  • 60
    Bolt – Part Number: 487343-00
    Bolt
    Part Number: 487343-00
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 61
    Handle – Part Number: 487277-00
    Handle
    Part Number: 487277-00
      Special Order
    $24.02
  • 62
    Washer – Part Number: 487278-00
    Washer
    Part Number: 487278-00
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 63
    Clamp – Part Number: 487393-00
    Clamp
    Part Number: 487393-00
      In Stock
    $17.92
  • 64
    Knob Assy – Part Number: 487291-00
    Knob Assy
    Part Number: 487291-00
      In Stock
    $6.98
  • 65
    Screw – Part Number: 949886-32
    Screw
    Part Number: 949886-32
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 66
    Cover Housing – Part Number: 487283-00
    Cover Housing
    Part Number: 487283-00
      No Longer Available
  • 67
    Beat Piece – Part Number: 582369-00
    Beat Piece
    Part Number: 582369-00
      Special Order
    $57.82
  • 68
    Bush – Part Number: 582388-00
    Bush
    Part Number: 582388-00
      Special Order
    $30.70
  • 69
    Damper – Part Number: 487321-00
    Damper
    Part Number: 487321-00
      Special Order
    $9.26
  • 70
    Bush – Part Number: 582114-00
    Bush
    Part Number: 582114-00
      Special Order
    $55.27
  • 71
    O Ring – Part Number: 487298-00
    O Ring
    Part Number: 487298-00
      In Stock
    Minimum Quantity of 2 required
    $8.63
  • 72
    Bush – Part Number: 487376-00
    Bush
    Part Number: 487376-00
      No Longer Available
  • 74
    O Ring – Part Number: 323711-46
    O Ring
    Part Number: 323711-46
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 75
    Cylinder – Part Number: N075953
    Cylinder
    Part Number: N075953
      Special Order
    $84.82
  • 76
    Ram – Part Number: 582115-00
    Ram
    Part Number: 582115-00
      In Stock
    $56.75
  • 77
    O Ring – Part Number: 487287-00
    O Ring
    Part Number: 487287-00
      On Order
    $12.32
  • 78
    O Ring – Part Number: 323711-56
    O Ring
    Part Number: 323711-56
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 79
    O Ring – Part Number: 323711-55
    O Ring
    Part Number: 323711-55
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 80
    Housing – Part Number: 582372-00
    Housing
    Part Number: 582372-00
      No Longer Available
  • 81
    Spring – Part Number: 487317-00
    Spring
    Part Number: 487317-00
      No Longer Available
  • 82
    Guide – Part Number: 578784-00
    Guide
    Part Number: 578784-00
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 83
    Counterweight – Part Number: 582373-00
    Counterweight
    Part Number: 582373-00
      No Longer Available
  • 84
    Spring Guide – Part Number: 487316-00
    Spring Guide
    Part Number: 487316-00
      No Longer Available
  • 90
    Bearing – Part Number: 582374-00
    Bearing
    Part Number: 582374-00
      Special Order
    $19.90
  • 92
    Seal – Part Number: N014013
    Seal
    Part Number: N014013
      In Stock
    $14.76
  • 93
    No Longer Available – Part Number: 000000-00
    No Longer Available
    Part Number: 000000-00
      No Longer Available
  • 94
    Spindle Assy. – Part Number: 582277-00
    Spindle Assy.
    Part Number: 582277-00
      In Stock
    $98.21
  • 95
    O Ring – Part Number: 323711-41
    O Ring
    Part Number: 323711-41
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 96
    Damper – Part Number: 487302-00
    Damper
    Part Number: 487302-00
      Special Order
    $5.95
  • 97
    Flange – Part Number: 582375-00
    Flange
    Part Number: 582375-00
      No Longer Available
  • 98
    Screw – Part Number: 918825-02
    Screw
    Part Number: 918825-02
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 99
    Sleeve – Part Number: 487372-00
    Sleeve
    Part Number: 487372-00
      In Stock
    $5.95
  • 100
    Sleeve – Part Number: 487366-00
    Sleeve
    Part Number: 487366-00
      In Stock
    $83.08
  • 101
    Spring – Part Number: 487370-00
    Spring
    Part Number: 487370-00
      No Longer Available
  • 102
    Bushing – Part Number: 487365-00
    Bushing
    Part Number: 487365-00
      Special Order
    $5.95
  • 103
    Locking Device – Part Number: 487369-00
    Locking Device
    Part Number: 487369-00
      In Stock
    $58.39
  • 105
    Damper – Part Number: 582383-00
    Damper
    Part Number: 582383-00
      Special Order
    $28.76
  • 106
    Spring – Part Number: 487309-00
    Spring
    Part Number: 487309-00
      Special Order
    $5.95
  • 107
    Sleeve – Part Number: 582330-00
    Sleeve
    Part Number: 582330-00
      No Longer Available
  • 108
    Damper – Part Number: 487373-00
    Damper
    Part Number: 487373-00
      No Longer Available
  • 109
    Washer – Part Number: 487301-00
    Washer
    Part Number: 487301-00
      Special Order
    $12.72
  • 110
    Ring – Part Number: 579399-00
    Ring
    Part Number: 579399-00
      Special Order
    $5.95
  • 111
    Rubber Seal – Part Number: 487375-00
    Rubber Seal
    Part Number: 487375-00
      In Stock
    $10.00
  • 112
    Label – Part Number: 487392-00
    Label
    Part Number: 487392-00
      In Stock
    $5.95
  • 800
    Grease – Part Number: 578970-06
    Grease
    Part Number: 578970-06
      Special Order
    $56.55
  • 801
    Grease – Part Number: 328771-07
    Grease
    Part Number: 328771-07
      In Stock
    $13.57
  • 802
    Grease – Part Number: 870889-02
    Grease
    Part Number: 870889-02
      In Stock
    $29.95
  • 826
    Label – Part Number: 487395-01
    Label
    Part Number: 487395-01
      Special Order
    $5.95
  • 836
    Service Tool – Part Number: 559617-99
    Service Tool
    Part Number: 559617-99
      No Longer Available
  • 837
    Service Tool – Part Number: 559618-99
    Service Tool
    Part Number: 559618-99
      No Longer Available
  • 838
    Service Tool – Part Number: 559621-99
    Service Tool
    Part Number: 559621-99
      No Longer Available
  • 840
    Service Tooling Kit – Part Number: 559629-99
    Service Tooling Kit
    Part Number: 559629-99
      No Longer Available
  • 845
    Service Tooling Kit – Part Number: 559630-99
    Service Tooling Kit
    Part Number: 559630-99
      No Longer Available
  • 846
    Service Tool – Part Number: 559628-99
    Service Tool
    Part Number: 559628-99
      No Longer Available

Questions & Answers

?

Our customer Service team is at the ready daily to answer your part and product questions.

We're sorry, but our Q&A experts are temporarily unavailable.
Please check back later if you still haven't found the answer you need.

Ask our Team

We have a dedicated staff with decades of collective experience in helping customers just like you purchase parts to repair their products.
