DeWALT Demolition Hammer Replacement Parts For Model D25902K (Type 1)

We Sell Only Genuine DeWALT Parts

Popular Parts for DeWALT D25902K (Type 1)

Search Within Model

Browse all Parts Search by Area
Default Diagram and Parts List for D25902K Type 1 DeWALT Hammer
Default
HOUSING Diagram and Parts List for D25902K Type 1 DeWALT Hammer
HOUSING

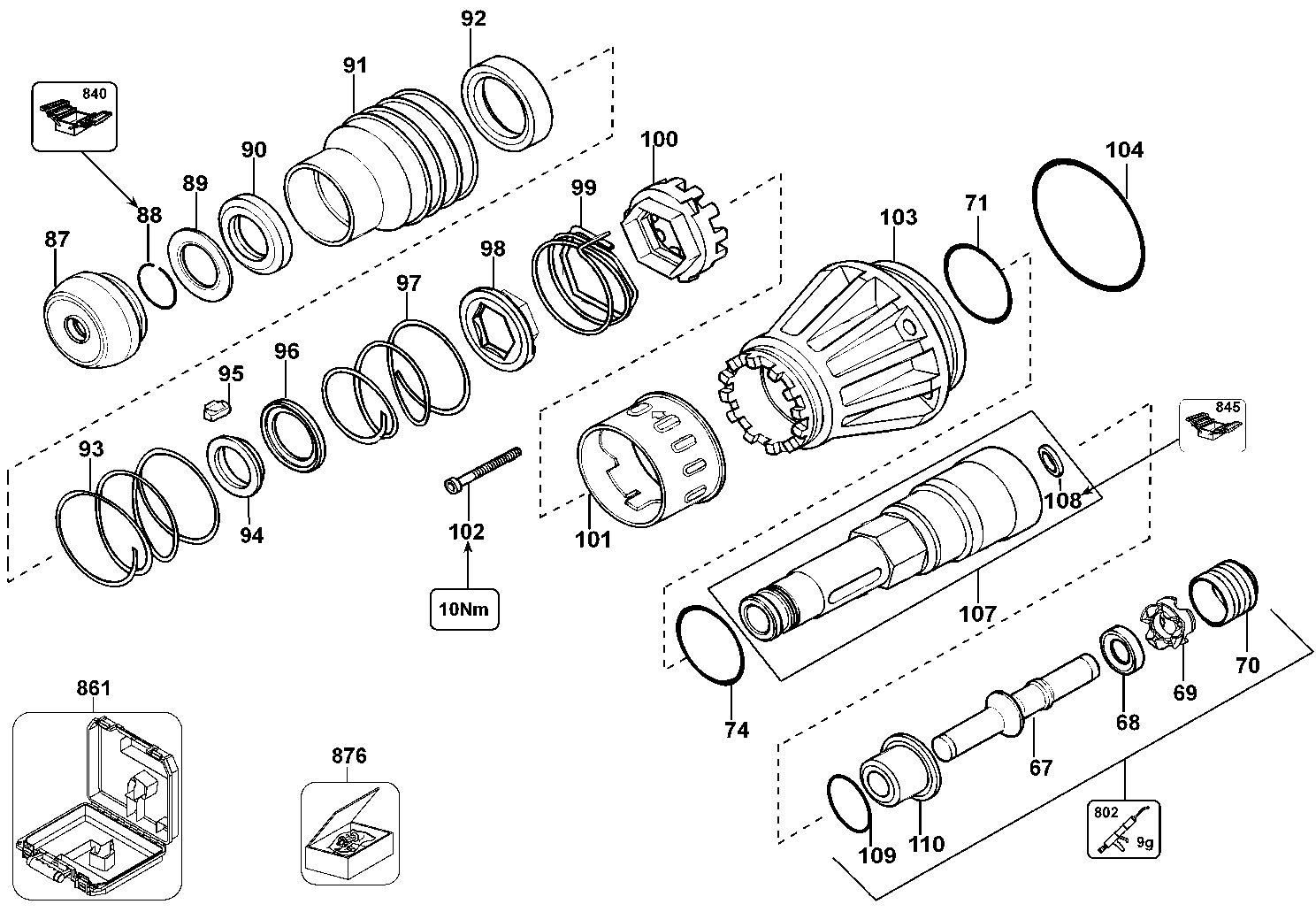

tool holder Diagram and Parts List for D25902K Type 1 DeWALT Hammer
tool holder
Previous Showing All Parts Next
Default
Default Diagram and Parts List for D25902K Type 1 DeWALT Hammer
  • 1
    Armature – Part Number: 579837-03
    Armature
    Part Number: 579837-03
      No Longer Available
  • 2
    Field Assembly – Part Number: 579827-05
    Field Assembly
    Part Number: 579827-05
      No Longer Available
  • 3
    Brush Holder Assembly – Part Number: 1007719-01
    Brush Holder Assembly
    Part Number: 1007719-01
      Special Order
    $55.93
  • 4
    Sleeve,Insulate – Part Number: 590191-00
    Sleeve,Insulate
    Part Number: 590191-00
      Special Order
    $6.16
  • 5
    Ball Bearing – Part Number: 577745-00
    Ball Bearing
    Part Number: 577745-00
      In Stock
    $22.31
  • 7
    Seal – Part Number: 1007800-00
    Seal
    Part Number: 1007800-00
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 8
    Brush Kit ( Includes Both Brus – Part Number: 1005550-03
    $41.62
  • 9
    Brush Spring – Part Number: 487377-00
    Brush Spring
    Part Number: 487377-00
      No Longer Available
  • 10
    Fan – Part Number: 1006393-00
    Fan
    Part Number: 1006393-00
      No Longer Available
  • 11
    Screw – Part Number: 324119-02
    Screw
    Part Number: 324119-02
    ★★★★★
    ★★★★★
    (1)
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 12
    Compression Spring – Part Number: 1005637-00
    Compression Spring
    Part Number: 1005637-00
      In Stock
    Minimum Quantity of 2 required
    $6.55
  • 13
    Handle – Part Number: 1005640-00
    Handle
    Part Number: 1005640-00
      In Stock
    $21.65
  • 14
    Bellows – Part Number: 1005643-00
    Bellows
    Part Number: 1005643-00
      In Stock
    $9.11
  • 15
    Screw – Part Number: 1005672-00
    Screw
    Part Number: 1005672-00
      In Stock
    Minimum Quantity of 2 required
    $6.55
  • 16
    Tube,Guide – Part Number: 1005646-00
    Tube,Guide
    Part Number: 1005646-00
      In Stock
    $8.07
  • 17
    Stop – Part Number: 1005644-00
    Stop
    Part Number: 1005644-00
      In Stock
    $5.99
  • 18
    Lead Assembly – Part Number: 487326-03
    Lead Assembly
    Part Number: 487326-03
      Special Order
    $6.16
  • 19
    PLATE – Part Number: 1005639-01
    PLATE
    Part Number: 1005639-01
      No Longer Available
  • 20
    Guide Bushing – Part Number: 1005496-01
    Guide Bushing
    Part Number: 1005496-01
      In Stock
    $6.55
  • 21
    Carrier – Part Number: 496906-00
    Carrier
    Part Number: 496906-00
      No Longer Available
  • 22
    Switch – Part Number: N062128
    Switch
    Part Number: N062128
      No Longer Available
  • 23
    Rod – Part Number: 1005645-00
    Rod
    Part Number: 1005645-00
      Special Order
    $7.75
  • 24
    Handle Cover – Part Number: 1005641-00
    Handle Cover
    Part Number: 1005641-00
      In Stock
    $32.50
  • 25
    Cord Clamp – Part Number: 821070
    Cord Clamp
    Part Number: 821070
      In Stock
    $6.16
  • 26
    Screw – Part Number: 330065-08
    Screw
    Part Number: 330065-08
      No Longer Available
  • 27
    Sleeve Bearing – Part Number: 1005942-00
    Sleeve Bearing
    Part Number: 1005942-00
      In Stock
    $6.16
  • 28
    Cord Protector – Part Number: 323091-01
    Cord Protector
    Part Number: 323091-01
      In Stock
    $10.65
  • 29
    Cord Set – Part Number: 1005911-01
    Cord Set
    Part Number: 1005911-01
      No Longer Available
  • 30
    Gear Case Cover – Part Number: 1005642-00
    Gear Case Cover
    Part Number: 1005642-00
      Special Order
    $32.26
  • 31
    BRIDGE – Part Number: N345479
    BRIDGE
    Part Number: N345479
      No Longer Available
  • 32
    Seal – Part Number: 487224-00
    Seal
    Part Number: 487224-00
      In Stock
    Minimum Quantity of 2 required
    $6.55
  • 33
    Screw – Part Number: 330065-08
    Screw
    Part Number: 330065-08
      No Longer Available
  • 34
    Circlip – Part Number: 324821-04
    Circlip
    Part Number: 324821-04
      Special Order
    $6.16
  • 35
    Bearing – Part Number: N110363
    Bearing
    Part Number: N110363
      No Longer Available
  • 36
    Seal – Part Number: 487209-01
    Seal
    Part Number: 487209-01
      Special Order
    $9.91
  • 37
    Circlip – Part Number: 324821-03
    Circlip
    Part Number: 324821-03
      Special Order
    $6.16
  • 38
    Connecting Rod – Part Number: 487234-00
    Connecting Rod
    Part Number: 487234-00
      No Longer Available
  • 39
    Spacer – Part Number: 578452-00
    Spacer
    Part Number: 578452-00
      Special Order
    $6.16
  • 40
    Spacer – Part Number: 578451-00
    Spacer
    Part Number: 578451-00
      Special Order
    $6.16
  • 41
    Bearing – Part Number: 605040-26
    Bearing
    Part Number: 605040-26
      Special Order
    $6.16
  • 42
    Gear – Part Number: 579782-00
    Gear
    Part Number: 579782-00
      Special Order
    $61.02
  • 43
    Gear – Part Number: 579783-00
    Gear
    Part Number: 579783-00
      Special Order
    $55.28
  • 44
    Gearcase Assy – Part Number: 579772-00
    Gearcase Assy
    Part Number: 579772-00
      Special Order
    $121.14
  • 45
    Crankshaft – Part Number: 579839-00
    Crankshaft
    Part Number: 579839-00
      Special Order
    $69.89
  • 46
    Ring – Part Number: 576451-00
    Ring
    Part Number: 576451-00
      In Stock
    Minimum Quantity of 2 required
    $6.55
  • 47
    Pin – Part Number: 487208-00
    Pin
    Part Number: 487208-00
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 48
    Knob – Part Number: 581656-00
    Knob
    Part Number: 581656-00
      In Stock
    $6.55
  • 49
    O-ring – Part Number: 487213-00
    O-ring
    Part Number: 487213-00
      In Stock
    $13.13
  • 50
    Piston – Part Number: 579774-00
    Piston
    Part Number: 579774-00
      In Stock
    $12.74
  • 51
    Piston Assy. – Part Number: 579779-01
    Piston Assy.
    Part Number: 579779-01
      In Stock
    $86.84
  • 52
    O Ring – Part Number: 323711-47
    O Ring
    Part Number: 323711-47
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 53
    Cover Assy. – Part Number: N147097
    Cover Assy.
    Part Number: N147097
      Special Order
    $26.94
  • 54
    ELECTRONIC – Part Number: N325419
    ELECTRONIC
    Part Number: N325419
      Special Order
    $90.40
  • 55
    Clamping Insert – Part Number: 479319-00
    Clamping Insert
    Part Number: 479319-00
      Special Order
    $6.16
  • 56
    Clamp Washer – Part Number: 487284-00
    Clamp Washer
    Part Number: 487284-00
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 57
    Motor Cover – Part Number: 1005666-00
    Motor Cover
    Part Number: 1005666-00
      In Stock
    $28.42
  • 58
    Screw – Part Number: 324007-11
    Screw
    Part Number: 324007-11
      In Stock
    Minimum Quantity of 2 required
    $6.55
  • 59
    Side Handle – Part Number: 1007718-00
    Side Handle
    Part Number: 1007718-00
      In Stock
    $61.02
  • 60
    Bolt – Part Number: 487343-00
    Bolt
    Part Number: 487343-00
      In Stock
    Minimum Quantity of 2 required
    $6.55
  • 61
    Handle – Part Number: 487277-00
    Handle
    Part Number: 487277-00
      Special Order
    $25.02
  • 62
    Lock Washer – Part Number: 479317-01
    Lock Washer
    Part Number: 479317-01
      Special Order
    $6.16
  • 63
    Clamp – Part Number: 487281-00
    Clamp
    Part Number: 487281-00
      In Stock
    $18.29
  • 64
    Knob Assy – Part Number: 487291-00
    Knob Assy
    Part Number: 487291-00
      In Stock
    $7.93
  • 65
    Screw – Part Number: 949886-32
    Screw
    Part Number: 949886-32
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 66
    Housing Cover – Part Number: 487282-00
    Housing Cover
    Part Number: 487282-00
      No Longer Available
  • 67
    Beat Piece – Part Number: 579832-00
    Beat Piece
    Part Number: 579832-00
      In Stock
    $58.78
  • 68
    Bush – Part Number: 487270-00
    Bush
    Part Number: 487270-00
      In Stock
    $12.28
  • 69
    Damper – Part Number: 496678-00
    Damper
    Part Number: 496678-00
      In Stock
    $19.90
  • 70
    Bush – Part Number: 579786-00
    Bush
    Part Number: 579786-00
      In Stock
    $16.11
  • 71
    O Ring – Part Number: 487298-00
    O Ring
    Part Number: 487298-00
      In Stock
    Minimum Quantity of 2 required
    $9.37
  • 72
    Bushing – Part Number: 496847-00
    Bushing
    Part Number: 496847-00
      In Stock
    $6.89
  • 73
    O Ring – Part Number: 487297-00
    O Ring
    Part Number: 487297-00
      On Order
    $9.22
  • 74
    O Ring – Part Number: 323711-41
    O Ring
    Part Number: 323711-41
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 75
    Cylinder – Part Number: N075954
    Cylinder
    Part Number: N075954
      Special Order
    $76.87
  • 76
    Ram – Part Number: 579780-00
    Ram
    Part Number: 579780-00
      Special Order
    $58.89
  • 77
    O Ring – Part Number: 487296-00
    O Ring
    Part Number: 487296-00
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $44.35
  • 78
    Front HSG – Part Number: 579769-00
    Front HSG
    Part Number: 579769-00
      Special Order
    $61.31
  • 79
    O Ring – Part Number: 323711-55
    O Ring
    Part Number: 323711-55
      In Stock
    Minimum Quantity of 2 required
    $6.55
  • 80
    Spring Guide – Part Number: 487293-00
    Spring Guide
    Part Number: 487293-00
      In Stock
    $6.55
  • 81
    Spring – Part Number: 487247-00
    Spring
    Part Number: 487247-00
      Special Order
    $8.50
  • 82
    Spring Guide – Part Number: 576488-00
    Spring Guide
    Part Number: 576488-00
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 83
    Counterweight – Part Number: 579781-00
    Counterweight
    Part Number: 579781-00
      Special Order
    $17.39
  • 86
    Spring Guide – Part Number: 576489-00
    Spring Guide
    Part Number: 576489-00
      In Stock
    $6.16
  • 87
    Seal – Part Number: 487238-01
    Seal
    Part Number: 487238-01
      In Stock
    $29.58
  • 88
    Ring – Part Number: 487205-00
    Ring
    Part Number: 487205-00
      In Stock
    Minimum Quantity of 2 required
    $5.97
  • 89
    Washer – Part Number: 487241-00
    Washer
    Part Number: 487241-00
      In Stock
    $10.13
  • 90
    Rubber – Part Number: 487244-00
    Rubber
    Part Number: 487244-00
      In Stock
    $6.16
  • 91
    Sleeve – Part Number: 487236-00
    Sleeve
    Part Number: 487236-00
      In Stock
    $27.58
  • 92
    Locking Ring – Part Number: 579784-00
    Locking Ring
    Part Number: 579784-00
      In Stock
    $26.33
  • 93
    Spring – Part Number: 487218-00
    Spring
    Part Number: 487218-00
      In Stock
    Minimum Quantity of 2 required
    $6.55
  • 94
    Bush – Part Number: 487249-00
    Bush
    Part Number: 487249-00
      In Stock
    $15.13
  • 95
    Key – Part Number: 489672-00
    Key
    Part Number: 489672-00
      On Order
    $26.21
  • 96
    Bushing – Part Number: 487240-00
    Bushing
    Part Number: 487240-00
      In Stock
    $6.61
  • 97
    Spring – Part Number: 487216-00
    Spring
    Part Number: 487216-00
      In Stock
    Minimum Quantity of 2 required
    $6.55
  • 98
    Spring Guide – Part Number: 487268-00
    Spring Guide
    Part Number: 487268-00
      In Stock
    Minimum Quantity of 2 required
    $6.59
  • 99
    Spring – Part Number: 487289-00
    Spring
    Part Number: 487289-00
      In Stock
    Minimum Quantity of 2 required
    $6.55
  • 100
    Sleeve – Part Number: N542567
    Sleeve
    Part Number: N542567
      In Stock
    $17.50
  • 101
    Sleeve – Part Number: 487237-00
    Sleeve
    Part Number: 487237-00
      In Stock
    $15.89
  • 102
    Screw – Part Number: 918825-02
    Screw
    Part Number: 918825-02
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 103
    Flange – Part Number: 579778-00
    Flange
    Part Number: 579778-00
      In Stock
    $70.37
  • 104
    Ring,o – Part Number: 323711-15
    Ring,o
    Part Number: 323711-15
      In Stock
    Minimum Quantity of 2 required
    $6.55
  • 105
    Damper – Part Number: 496677-00
    Damper
    Part Number: 496677-00
      In Stock
    $18.60
  • 107
    Spindle Asm – Part Number: 579773-00
    Spindle Asm
    Part Number: 579773-00
      No Longer Available
  • 108
    Seal – Part Number: N014007
    Seal
    Part Number: N014007
      In Stock
    $11.87
  • 109
    O Ring – Part Number: 487287-00
    O Ring
    Part Number: 487287-00
      In Stock
    $13.39
  • 110
    Bearing Bushing – Part Number: 1007543-00
    Bearing Bushing
    Part Number: 1007543-00
      In Stock
    $49.50
  • 112
    Label – Part Number: 487392-00
    Label
    Part Number: 487392-00
      In Stock
    $6.16
  • 120
    Ball Bearing – Part Number: 330003-68
    Ball Bearing
    Part Number: 330003-68
      No Longer Available
  • 130
    Ball Bearing – Part Number: 330003-69
    Ball Bearing
    Part Number: 330003-69
      In Stock
    $8.64
  • 800
    Grease – Part Number: 578970-06
    Grease
    Part Number: 578970-06
      Special Order
    $57.59
  • 802
    Grease – Part Number: 870889-02
    Grease
    Part Number: 870889-02
      In Stock
    $29.96
  • 826
    Label – Part Number: 487395-01
    Label
    Part Number: 487395-01
      Special Order
    $6.16
  • 836
    Service Tool – Part Number: 559617-99
    Service Tool
    Part Number: 559617-99
      No Longer Available
  • 837
    Service Tool – Part Number: 559618-99
    Service Tool
    Part Number: 559618-99
      No Longer Available
  • 838
    Service Tool – Part Number: 559621-99
    Service Tool
    Part Number: 559621-99
      No Longer Available
  • 840
    Service Tool – Part Number: 559619-99
    Service Tool
    Part Number: 559619-99
      No Longer Available
  • 845
    SERVICE TOOL – Part Number: 559620-99
    SERVICE TOOL
    Part Number: 559620-99
      Special Order
    $134.84
  • 861
    Kit Box – Part Number: 487353-04
    Kit Box
    Part Number: 487353-04
      Special Order
    $151.88
  • 876
    Service Kit – Part Number: 1008773-00
    Service Kit
    Part Number: 1008773-00
      No Longer Available
HOUSING
HOUSING Diagram and Parts List for D25902K Type 1 DeWALT Hammer
  • 1
    Armature – Part Number: 579837-03
    Armature
    Part Number: 579837-03
      No Longer Available
  • 2
    Field Assembly – Part Number: 579827-05
    Field Assembly
    Part Number: 579827-05
      No Longer Available
  • 3
    Brush Holder Assembly – Part Number: 1007719-01
    Brush Holder Assembly
    Part Number: 1007719-01
      Special Order
    $55.93
  • 4
    Sleeve,Insulate – Part Number: 590191-00
    Sleeve,Insulate
    Part Number: 590191-00
      Special Order
    $6.16
  • 5
    Ball Bearing – Part Number: 577745-00
    Ball Bearing
    Part Number: 577745-00
      In Stock
    $22.31
  • 7
    Seal – Part Number: 1007800-00
    Seal
    Part Number: 1007800-00
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 8
    Brush Kit ( Includes Both Brus – Part Number: 1005550-03
    $41.62
  • 9
    Brush Spring – Part Number: 487377-00
    Brush Spring
    Part Number: 487377-00
      No Longer Available
  • 10
    Fan – Part Number: 1006393-00
    Fan
    Part Number: 1006393-00
      No Longer Available
  • 11
    Screw – Part Number: 324119-02
    Screw
    Part Number: 324119-02
    ★★★★★
    ★★★★★
    (1)
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 12
    Compression Spring – Part Number: 1005637-00
    Compression Spring
    Part Number: 1005637-00
      In Stock
    Minimum Quantity of 2 required
    $6.55
  • 13
    Handle – Part Number: 1005640-00
    Handle
    Part Number: 1005640-00
      In Stock
    $21.65
  • 14
    Bellows – Part Number: 1005643-00
    Bellows
    Part Number: 1005643-00
      In Stock
    $9.11
  • 15
    Screw – Part Number: 1005672-00
    Screw
    Part Number: 1005672-00
      In Stock
    Minimum Quantity of 2 required
    $6.55
  • 16
    Tube,Guide – Part Number: 1005646-00
    Tube,Guide
    Part Number: 1005646-00
      In Stock
    $8.07
  • 17
    Stop – Part Number: 1005644-00
    Stop
    Part Number: 1005644-00
      In Stock
    $5.99
  • 18
    Lead Assembly – Part Number: 487326-03
    Lead Assembly
    Part Number: 487326-03
      Special Order
    $6.16
  • 19
    PLATE – Part Number: 1005639-01
    PLATE
    Part Number: 1005639-01
      No Longer Available
  • 20
    Guide Bushing – Part Number: 1005496-01
    Guide Bushing
    Part Number: 1005496-01
      In Stock
    $6.55
  • 21
    Carrier – Part Number: 496906-00
    Carrier
    Part Number: 496906-00
      No Longer Available
  • 22
    Switch – Part Number: N062128
    Switch
    Part Number: N062128
      No Longer Available
  • 23
    Rod – Part Number: 1005645-00
    Rod
    Part Number: 1005645-00
      Special Order
    $7.75
  • 24
    Handle Cover – Part Number: 1005641-00
    Handle Cover
    Part Number: 1005641-00
      In Stock
    $32.50
  • 25
    Cord Clamp – Part Number: 821070
    Cord Clamp
    Part Number: 821070
      In Stock
    $6.16
  • 26
    Screw – Part Number: 330065-08
    Screw
    Part Number: 330065-08
      No Longer Available
  • 27
    Sleeve Bearing – Part Number: 1005942-00
    Sleeve Bearing
    Part Number: 1005942-00
      In Stock
    $6.16
  • 28
    Cord Protector – Part Number: 323091-01
    Cord Protector
    Part Number: 323091-01
      In Stock
    $10.65
  • 29
    Cord Set – Part Number: 1005911-01
    Cord Set
    Part Number: 1005911-01
      No Longer Available
  • 30
    Gear Case Cover – Part Number: 1005642-00
    Gear Case Cover
    Part Number: 1005642-00
      Special Order
    $32.26
  • 31
    BRIDGE – Part Number: N345479
    BRIDGE
    Part Number: N345479
      No Longer Available
  • 32
    Seal – Part Number: 487224-00
    Seal
    Part Number: 487224-00
      In Stock
    Minimum Quantity of 2 required
    $6.55
  • 33
    Screw – Part Number: 330065-08
    Screw
    Part Number: 330065-08
      No Longer Available
  • 34
    Circlip – Part Number: 324821-04
    Circlip
    Part Number: 324821-04
      Special Order
    $6.16
  • 35
    Bearing – Part Number: N110363
    Bearing
    Part Number: N110363
      No Longer Available
  • 36
    Seal – Part Number: 487209-01
    Seal
    Part Number: 487209-01
      Special Order
    $9.91
  • 37
    Circlip – Part Number: 324821-03
    Circlip
    Part Number: 324821-03
      Special Order
    $6.16
  • 38
    Connecting Rod – Part Number: 487234-00
    Connecting Rod
    Part Number: 487234-00
      No Longer Available
  • 39
    Spacer – Part Number: 578452-00
    Spacer
    Part Number: 578452-00
      Special Order
    $6.16
  • 40
    Spacer – Part Number: 578451-00
    Spacer
    Part Number: 578451-00
      Special Order
    $6.16
  • 41
    Bearing – Part Number: 605040-26
    Bearing
    Part Number: 605040-26
      Special Order
    $6.16
  • 42
    Gear – Part Number: 579782-00
    Gear
    Part Number: 579782-00
      Special Order
    $61.02
  • 43
    Gear – Part Number: 579783-00
    Gear
    Part Number: 579783-00
      Special Order
    $55.28
  • 44
    Gearcase Assy – Part Number: 579772-00
    Gearcase Assy
    Part Number: 579772-00
      Special Order
    $121.14
  • 45
    Crankshaft – Part Number: 579839-00
    Crankshaft
    Part Number: 579839-00
      Special Order
    $69.89
  • 46
    Ring – Part Number: 576451-00
    Ring
    Part Number: 576451-00
      In Stock
    Minimum Quantity of 2 required
    $6.55
  • 47
    Pin – Part Number: 487208-00
    Pin
    Part Number: 487208-00
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 48
    Knob – Part Number: 581656-00
    Knob
    Part Number: 581656-00
      In Stock
    $6.55
  • 49
    O-ring – Part Number: 487213-00
    O-ring
    Part Number: 487213-00
      In Stock
    $13.13
  • 50
    Piston – Part Number: 579774-00
    Piston
    Part Number: 579774-00
      In Stock
    $12.74
  • 51
    Piston Assy. – Part Number: 579779-01
    Piston Assy.
    Part Number: 579779-01
      In Stock
    $86.84
  • 52
    O Ring – Part Number: 323711-47
    O Ring
    Part Number: 323711-47
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 53
    Cover Assy. – Part Number: N147097
    Cover Assy.
    Part Number: N147097
      Special Order
    $26.94
  • 54
    ELECTRONIC – Part Number: N325419
    ELECTRONIC
    Part Number: N325419
      Special Order
    $90.40
  • 55
    Clamping Insert – Part Number: 479319-00
    Clamping Insert
    Part Number: 479319-00
      Special Order
    $6.16
  • 56
    Clamp Washer – Part Number: 487284-00
    Clamp Washer
    Part Number: 487284-00
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 57
    Motor Cover – Part Number: 1005666-00
    Motor Cover
    Part Number: 1005666-00
      In Stock
    $28.42
  • 58
    Screw – Part Number: 324007-11
    Screw
    Part Number: 324007-11
      In Stock
    Minimum Quantity of 2 required
    $6.55
  • 59
    Side Handle – Part Number: 1007718-00
    Side Handle
    Part Number: 1007718-00
      In Stock
    $61.02
  • 60
    Bolt – Part Number: 487343-00
    Bolt
    Part Number: 487343-00
      In Stock
    Minimum Quantity of 2 required
    $6.55
  • 61
    Handle – Part Number: 487277-00
    Handle
    Part Number: 487277-00
      Special Order
    $25.02
  • 62
    Lock Washer – Part Number: 479317-01
    Lock Washer
    Part Number: 479317-01
      Special Order
    $6.16
  • 63
    Clamp – Part Number: 487281-00
    Clamp
    Part Number: 487281-00
      In Stock
    $18.29
  • 64
    Knob Assy – Part Number: 487291-00
    Knob Assy
    Part Number: 487291-00
      In Stock
    $7.93
  • 65
    Screw – Part Number: 949886-32
    Screw
    Part Number: 949886-32
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 66
    Housing Cover – Part Number: 487282-00
    Housing Cover
    Part Number: 487282-00
      No Longer Available
  • 67
    Beat Piece – Part Number: 579832-00
    Beat Piece
    Part Number: 579832-00
      In Stock
    $58.78
  • 68
    Bush – Part Number: 487270-00
    Bush
    Part Number: 487270-00
      In Stock
    $12.28
  • 69
    Damper – Part Number: 496678-00
    Damper
    Part Number: 496678-00
      In Stock
    $19.90
  • 70
    Bush – Part Number: 579786-00
    Bush
    Part Number: 579786-00
      In Stock
    $16.11
  • 71
    O Ring – Part Number: 487298-00
    O Ring
    Part Number: 487298-00
      In Stock
    Minimum Quantity of 2 required
    $9.37
  • 72
    Bushing – Part Number: 496847-00
    Bushing
    Part Number: 496847-00
      In Stock
    $6.89
  • 73
    O Ring – Part Number: 487297-00
    O Ring
    Part Number: 487297-00
      On Order
    $9.22
  • 74
    O Ring – Part Number: 323711-41
    O Ring
    Part Number: 323711-41
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 75
    Cylinder – Part Number: N075954
    Cylinder
    Part Number: N075954
      Special Order
    $76.87
  • 76
    Ram – Part Number: 579780-00
    Ram
    Part Number: 579780-00
      Special Order
    $58.89
  • 77
    O Ring – Part Number: 487296-00
    O Ring
    Part Number: 487296-00
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $44.35
  • 78
    Front HSG – Part Number: 579769-00
    Front HSG
    Part Number: 579769-00
      Special Order
    $61.31
  • 79
    O Ring – Part Number: 323711-55
    O Ring
    Part Number: 323711-55
      In Stock
    Minimum Quantity of 2 required
    $6.55
  • 80
    Spring Guide – Part Number: 487293-00
    Spring Guide
    Part Number: 487293-00
      In Stock
    $6.55
  • 81
    Spring – Part Number: 487247-00
    Spring
    Part Number: 487247-00
      Special Order
    $8.50
  • 82
    Spring Guide – Part Number: 576488-00
    Spring Guide
    Part Number: 576488-00
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 83
    Counterweight – Part Number: 579781-00
    Counterweight
    Part Number: 579781-00
      Special Order
    $17.39
  • 86
    Spring Guide – Part Number: 576489-00
    Spring Guide
    Part Number: 576489-00
      In Stock
    $6.16
  • 87
    Seal – Part Number: 487238-01
    Seal
    Part Number: 487238-01
      In Stock
    $29.58
  • 88
    Ring – Part Number: 487205-00
    Ring
    Part Number: 487205-00
      In Stock
    Minimum Quantity of 2 required
    $5.97
  • 89
    Washer – Part Number: 487241-00
    Washer
    Part Number: 487241-00
      In Stock
    $10.13
  • 90
    Rubber – Part Number: 487244-00
    Rubber
    Part Number: 487244-00
      In Stock
    $6.16
  • 91
    Sleeve – Part Number: 487236-00
    Sleeve
    Part Number: 487236-00
      In Stock
    $27.58
  • 92
    Locking Ring – Part Number: 579784-00
    Locking Ring
    Part Number: 579784-00
      In Stock
    $26.33
  • 93
    Spring – Part Number: 487218-00
    Spring
    Part Number: 487218-00
      In Stock
    Minimum Quantity of 2 required
    $6.55
  • 94
    Bush – Part Number: 487249-00
    Bush
    Part Number: 487249-00
      In Stock
    $15.13
  • 95
    Key – Part Number: 489672-00
    Key
    Part Number: 489672-00
      On Order
    $26.21
  • 96
    Bushing – Part Number: 487240-00
    Bushing
    Part Number: 487240-00
      In Stock
    $6.61
  • 97
    Spring – Part Number: 487216-00
    Spring
    Part Number: 487216-00
      In Stock
    Minimum Quantity of 2 required
    $6.55
  • 98
    Spring Guide – Part Number: 487268-00
    Spring Guide
    Part Number: 487268-00
      In Stock
    Minimum Quantity of 2 required
    $6.59
  • 99
    Spring – Part Number: 487289-00
    Spring
    Part Number: 487289-00
      In Stock
    Minimum Quantity of 2 required
    $6.55
  • 100
    Sleeve – Part Number: N542567
    Sleeve
    Part Number: N542567
      In Stock
    $17.50
  • 101
    Sleeve – Part Number: 487237-00
    Sleeve
    Part Number: 487237-00
      In Stock
    $15.89
  • 102
    Screw – Part Number: 918825-02
    Screw
    Part Number: 918825-02
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 103
    Flange – Part Number: 579778-00
    Flange
    Part Number: 579778-00
      In Stock
    $70.37
  • 104
    Ring,o – Part Number: 323711-15
    Ring,o
    Part Number: 323711-15
      In Stock
    Minimum Quantity of 2 required
    $6.55
  • 105
    Damper – Part Number: 496677-00
    Damper
    Part Number: 496677-00
      In Stock
    $18.60
  • 107
    Spindle Asm – Part Number: 579773-00
    Spindle Asm
    Part Number: 579773-00
      No Longer Available
  • 108
    Seal – Part Number: N014007
    Seal
    Part Number: N014007
      In Stock
    $11.87
  • 109
    O Ring – Part Number: 487287-00
    O Ring
    Part Number: 487287-00
      In Stock
    $13.39
  • 110
    Bearing Bushing – Part Number: 1007543-00
    Bearing Bushing
    Part Number: 1007543-00
      In Stock
    $49.50
  • 112
    Label – Part Number: 487392-00
    Label
    Part Number: 487392-00
      In Stock
    $6.16
  • 120
    Ball Bearing – Part Number: 330003-68
    Ball Bearing
    Part Number: 330003-68
      No Longer Available
  • 130
    Ball Bearing – Part Number: 330003-69
    Ball Bearing
    Part Number: 330003-69
      In Stock
    $8.64
  • 800
    Grease – Part Number: 578970-06
    Grease
    Part Number: 578970-06
      Special Order
    $57.59
  • 802
    Grease – Part Number: 870889-02
    Grease
    Part Number: 870889-02
      In Stock
    $29.96
  • 826
    Label – Part Number: 487395-01
    Label
    Part Number: 487395-01
      Special Order
    $6.16
  • 836
    Service Tool – Part Number: 559617-99
    Service Tool
    Part Number: 559617-99
      No Longer Available
  • 837
    Service Tool – Part Number: 559618-99
    Service Tool
    Part Number: 559618-99
      No Longer Available
  • 838
    Service Tool – Part Number: 559621-99
    Service Tool
    Part Number: 559621-99
      No Longer Available
  • 840
    Service Tool – Part Number: 559619-99
    Service Tool
    Part Number: 559619-99
      No Longer Available
  • 845
    SERVICE TOOL – Part Number: 559620-99
    SERVICE TOOL
    Part Number: 559620-99
      Special Order
    $134.84
  • 861
    Kit Box – Part Number: 487353-04
    Kit Box
    Part Number: 487353-04
      Special Order
    $151.88
  • 876
    Service Kit – Part Number: 1008773-00
    Service Kit
    Part Number: 1008773-00
      No Longer Available
tool holder
tool holder Diagram and Parts List for D25902K Type 1 DeWALT Hammer
  • 1
    Armature – Part Number: 579837-03
    Armature
    Part Number: 579837-03
      No Longer Available
  • 2
    Field Assembly – Part Number: 579827-05
    Field Assembly
    Part Number: 579827-05
      No Longer Available
  • 3
    Brush Holder Assembly – Part Number: 1007719-01
    Brush Holder Assembly
    Part Number: 1007719-01
      Special Order
    $55.93
  • 4
    Sleeve,Insulate – Part Number: 590191-00
    Sleeve,Insulate
    Part Number: 590191-00
      Special Order
    $6.16
  • 5
    Ball Bearing – Part Number: 577745-00
    Ball Bearing
    Part Number: 577745-00
      In Stock
    $22.31
  • 7
    Seal – Part Number: 1007800-00
    Seal
    Part Number: 1007800-00
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 8
    Brush Kit ( Includes Both Brus – Part Number: 1005550-03
    $41.62
  • 9
    Brush Spring – Part Number: 487377-00
    Brush Spring
    Part Number: 487377-00
      No Longer Available
  • 10
    Fan – Part Number: 1006393-00
    Fan
    Part Number: 1006393-00
      No Longer Available
  • 11
    Screw – Part Number: 324119-02
    Screw
    Part Number: 324119-02
    ★★★★★
    ★★★★★
    (1)
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 12
    Compression Spring – Part Number: 1005637-00
    Compression Spring
    Part Number: 1005637-00
      In Stock
    Minimum Quantity of 2 required
    $6.55
  • 13
    Handle – Part Number: 1005640-00
    Handle
    Part Number: 1005640-00
      In Stock
    $21.65
  • 14
    Bellows – Part Number: 1005643-00
    Bellows
    Part Number: 1005643-00
      In Stock
    $9.11
  • 15
    Screw – Part Number: 1005672-00
    Screw
    Part Number: 1005672-00
      In Stock
    Minimum Quantity of 2 required
    $6.55
  • 16
    Tube,Guide – Part Number: 1005646-00
    Tube,Guide
    Part Number: 1005646-00
      In Stock
    $8.07
  • 17
    Stop – Part Number: 1005644-00
    Stop
    Part Number: 1005644-00
      In Stock
    $5.99
  • 18
    Lead Assembly – Part Number: 487326-03
    Lead Assembly
    Part Number: 487326-03
      Special Order
    $6.16
  • 19
    PLATE – Part Number: 1005639-01
    PLATE
    Part Number: 1005639-01
      No Longer Available
  • 20
    Guide Bushing – Part Number: 1005496-01
    Guide Bushing
    Part Number: 1005496-01
      In Stock
    $6.55
  • 21
    Carrier – Part Number: 496906-00
    Carrier
    Part Number: 496906-00
      No Longer Available
  • 22
    Switch – Part Number: N062128
    Switch
    Part Number: N062128
      No Longer Available
  • 23
    Rod – Part Number: 1005645-00
    Rod
    Part Number: 1005645-00
      Special Order
    $7.75
  • 24
    Handle Cover – Part Number: 1005641-00
    Handle Cover
    Part Number: 1005641-00
      In Stock
    $32.50
  • 25
    Cord Clamp – Part Number: 821070
    Cord Clamp
    Part Number: 821070
      In Stock
    $6.16
  • 26
    Screw – Part Number: 330065-08
    Screw
    Part Number: 330065-08
      No Longer Available
  • 27
    Sleeve Bearing – Part Number: 1005942-00
    Sleeve Bearing
    Part Number: 1005942-00
      In Stock
    $6.16
  • 28
    Cord Protector – Part Number: 323091-01
    Cord Protector
    Part Number: 323091-01
      In Stock
    $10.65
  • 29
    Cord Set – Part Number: 1005911-01
    Cord Set
    Part Number: 1005911-01
      No Longer Available
  • 30
    Gear Case Cover – Part Number: 1005642-00
    Gear Case Cover
    Part Number: 1005642-00
      Special Order
    $32.26
  • 31
    BRIDGE – Part Number: N345479
    BRIDGE
    Part Number: N345479
      No Longer Available
  • 32
    Seal – Part Number: 487224-00
    Seal
    Part Number: 487224-00
      In Stock
    Minimum Quantity of 2 required
    $6.55
  • 33
    Screw – Part Number: 330065-08
    Screw
    Part Number: 330065-08
      No Longer Available
  • 34
    Circlip – Part Number: 324821-04
    Circlip
    Part Number: 324821-04
      Special Order
    $6.16
  • 35
    Bearing – Part Number: N110363
    Bearing
    Part Number: N110363
      No Longer Available
  • 36
    Seal – Part Number: 487209-01
    Seal
    Part Number: 487209-01
      Special Order
    $9.91
  • 37
    Circlip – Part Number: 324821-03
    Circlip
    Part Number: 324821-03
      Special Order
    $6.16
  • 38
    Connecting Rod – Part Number: 487234-00
    Connecting Rod
    Part Number: 487234-00
      No Longer Available
  • 39
    Spacer – Part Number: 578452-00
    Spacer
    Part Number: 578452-00
      Special Order
    $6.16
  • 40
    Spacer – Part Number: 578451-00
    Spacer
    Part Number: 578451-00
      Special Order
    $6.16
  • 41
    Bearing – Part Number: 605040-26
    Bearing
    Part Number: 605040-26
      Special Order
    $6.16
  • 42
    Gear – Part Number: 579782-00
    Gear
    Part Number: 579782-00
      Special Order
    $61.02
  • 43
    Gear – Part Number: 579783-00
    Gear
    Part Number: 579783-00
      Special Order
    $55.28
  • 44
    Gearcase Assy – Part Number: 579772-00
    Gearcase Assy
    Part Number: 579772-00
      Special Order
    $121.14
  • 45
    Crankshaft – Part Number: 579839-00
    Crankshaft
    Part Number: 579839-00
      Special Order
    $69.89
  • 46
    Ring – Part Number: 576451-00
    Ring
    Part Number: 576451-00
      In Stock
    Minimum Quantity of 2 required
    $6.55
  • 47
    Pin – Part Number: 487208-00
    Pin
    Part Number: 487208-00
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 48
    Knob – Part Number: 581656-00
    Knob
    Part Number: 581656-00
      In Stock
    $6.55
  • 49
    O-ring – Part Number: 487213-00
    O-ring
    Part Number: 487213-00
      In Stock
    $13.13
  • 50
    Piston – Part Number: 579774-00
    Piston
    Part Number: 579774-00
      In Stock
    $12.74
  • 51
    Piston Assy. – Part Number: 579779-01
    Piston Assy.
    Part Number: 579779-01
      In Stock
    $86.84
  • 52
    O Ring – Part Number: 323711-47
    O Ring
    Part Number: 323711-47
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 53
    Cover Assy. – Part Number: N147097
    Cover Assy.
    Part Number: N147097
      Special Order
    $26.94
  • 54
    ELECTRONIC – Part Number: N325419
    ELECTRONIC
    Part Number: N325419
      Special Order
    $90.40
  • 55
    Clamping Insert – Part Number: 479319-00
    Clamping Insert
    Part Number: 479319-00
      Special Order
    $6.16
  • 56
    Clamp Washer – Part Number: 487284-00
    Clamp Washer
    Part Number: 487284-00
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 57
    Motor Cover – Part Number: 1005666-00
    Motor Cover
    Part Number: 1005666-00
      In Stock
    $28.42
  • 58
    Screw – Part Number: 324007-11
    Screw
    Part Number: 324007-11
      In Stock
    Minimum Quantity of 2 required
    $6.55
  • 59
    Side Handle – Part Number: 1007718-00
    Side Handle
    Part Number: 1007718-00
      In Stock
    $61.02
  • 60
    Bolt – Part Number: 487343-00
    Bolt
    Part Number: 487343-00
      In Stock
    Minimum Quantity of 2 required
    $6.55
  • 61
    Handle – Part Number: 487277-00
    Handle
    Part Number: 487277-00
      Special Order
    $25.02
  • 62
    Lock Washer – Part Number: 479317-01
    Lock Washer
    Part Number: 479317-01
      Special Order
    $6.16
  • 63
    Clamp – Part Number: 487281-00
    Clamp
    Part Number: 487281-00
      In Stock
    $18.29
  • 64
    Knob Assy – Part Number: 487291-00
    Knob Assy
    Part Number: 487291-00
      In Stock
    $7.93
  • 65
    Screw – Part Number: 949886-32
    Screw
    Part Number: 949886-32
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 66
    Housing Cover – Part Number: 487282-00
    Housing Cover
    Part Number: 487282-00
      No Longer Available
  • 67
    Beat Piece – Part Number: 579832-00
    Beat Piece
    Part Number: 579832-00
      In Stock
    $58.78
  • 68
    Bush – Part Number: 487270-00
    Bush
    Part Number: 487270-00
      In Stock
    $12.28
  • 69
    Damper – Part Number: 496678-00
    Damper
    Part Number: 496678-00
      In Stock
    $19.90
  • 70
    Bush – Part Number: 579786-00
    Bush
    Part Number: 579786-00
      In Stock
    $16.11
  • 71
    O Ring – Part Number: 487298-00
    O Ring
    Part Number: 487298-00
      In Stock
    Minimum Quantity of 2 required
    $9.37
  • 72
    Bushing – Part Number: 496847-00
    Bushing
    Part Number: 496847-00
      In Stock
    $6.89
  • 73
    O Ring – Part Number: 487297-00
    O Ring
    Part Number: 487297-00
      On Order
    $9.22
  • 74
    O Ring – Part Number: 323711-41
    O Ring
    Part Number: 323711-41
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 75
    Cylinder – Part Number: N075954
    Cylinder
    Part Number: N075954
      Special Order
    $76.87
  • 76
    Ram – Part Number: 579780-00
    Ram
    Part Number: 579780-00
      Special Order
    $58.89
  • 77
    O Ring – Part Number: 487296-00
    O Ring
    Part Number: 487296-00
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $44.35
  • 78
    Front HSG – Part Number: 579769-00
    Front HSG
    Part Number: 579769-00
      Special Order
    $61.31
  • 79
    O Ring – Part Number: 323711-55
    O Ring
    Part Number: 323711-55
      In Stock
    Minimum Quantity of 2 required
    $6.55
  • 80
    Spring Guide – Part Number: 487293-00
    Spring Guide
    Part Number: 487293-00
      In Stock
    $6.55
  • 81
    Spring – Part Number: 487247-00
    Spring
    Part Number: 487247-00
      Special Order
    $8.50
  • 82
    Spring Guide – Part Number: 576488-00
    Spring Guide
    Part Number: 576488-00
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 83
    Counterweight – Part Number: 579781-00
    Counterweight
    Part Number: 579781-00
      Special Order
    $17.39
  • 86
    Spring Guide – Part Number: 576489-00
    Spring Guide
    Part Number: 576489-00
      In Stock
    $6.16
  • 87
    Seal – Part Number: 487238-01
    Seal
    Part Number: 487238-01
      In Stock
    $29.58
  • 88
    Ring – Part Number: 487205-00
    Ring
    Part Number: 487205-00
      In Stock
    Minimum Quantity of 2 required
    $5.97
  • 89
    Washer – Part Number: 487241-00
    Washer
    Part Number: 487241-00
      In Stock
    $10.13
  • 90
    Rubber – Part Number: 487244-00
    Rubber
    Part Number: 487244-00
      In Stock
    $6.16
  • 91
    Sleeve – Part Number: 487236-00
    Sleeve
    Part Number: 487236-00
      In Stock
    $27.58
  • 92
    Locking Ring – Part Number: 579784-00
    Locking Ring
    Part Number: 579784-00
      In Stock
    $26.33
  • 93
    Spring – Part Number: 487218-00
    Spring
    Part Number: 487218-00
      In Stock
    Minimum Quantity of 2 required
    $6.55
  • 94
    Bush – Part Number: 487249-00
    Bush
    Part Number: 487249-00
      In Stock
    $15.13
  • 95
    Key – Part Number: 489672-00
    Key
    Part Number: 489672-00
      On Order
    $26.21
  • 96
    Bushing – Part Number: 487240-00
    Bushing
    Part Number: 487240-00
      In Stock
    $6.61
  • 97
    Spring – Part Number: 487216-00
    Spring
    Part Number: 487216-00
      In Stock
    Minimum Quantity of 2 required
    $6.55
  • 98
    Spring Guide – Part Number: 487268-00
    Spring Guide
    Part Number: 487268-00
      In Stock
    Minimum Quantity of 2 required
    $6.59
  • 99
    Spring – Part Number: 487289-00
    Spring
    Part Number: 487289-00
      In Stock
    Minimum Quantity of 2 required
    $6.55
  • 100
    Sleeve – Part Number: N542567
    Sleeve
    Part Number: N542567
      In Stock
    $17.50
  • 101
    Sleeve – Part Number: 487237-00
    Sleeve
    Part Number: 487237-00
      In Stock
    $15.89
  • 102
    Screw – Part Number: 918825-02
    Screw
    Part Number: 918825-02
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 103
    Flange – Part Number: 579778-00
    Flange
    Part Number: 579778-00
      In Stock
    $70.37
  • 104
    Ring,o – Part Number: 323711-15
    Ring,o
    Part Number: 323711-15
      In Stock
    Minimum Quantity of 2 required
    $6.55
  • 105
    Damper – Part Number: 496677-00
    Damper
    Part Number: 496677-00
      In Stock
    $18.60
  • 107
    Spindle Asm – Part Number: 579773-00
    Spindle Asm
    Part Number: 579773-00
      No Longer Available
  • 108
    Seal – Part Number: N014007
    Seal
    Part Number: N014007
      In Stock
    $11.87
  • 109
    O Ring – Part Number: 487287-00
    O Ring
    Part Number: 487287-00
      In Stock
    $13.39
  • 110
    Bearing Bushing – Part Number: 1007543-00
    Bearing Bushing
    Part Number: 1007543-00
      In Stock
    $49.50
  • 112
    Label – Part Number: 487392-00
    Label
    Part Number: 487392-00
      In Stock
    $6.16
  • 120
    Ball Bearing – Part Number: 330003-68
    Ball Bearing
    Part Number: 330003-68
      No Longer Available
  • 130
    Ball Bearing – Part Number: 330003-69
    Ball Bearing
    Part Number: 330003-69
      In Stock
    $8.64
  • 800
    Grease – Part Number: 578970-06
    Grease
    Part Number: 578970-06
      Special Order
    $57.59
  • 802
    Grease – Part Number: 870889-02
    Grease
    Part Number: 870889-02
      In Stock
    $29.96
  • 826
    Label – Part Number: 487395-01
    Label
    Part Number: 487395-01
      Special Order
    $6.16
  • 836
    Service Tool – Part Number: 559617-99
    Service Tool
    Part Number: 559617-99
      No Longer Available
  • 837
    Service Tool – Part Number: 559618-99
    Service Tool
    Part Number: 559618-99
      No Longer Available
  • 838
    Service Tool – Part Number: 559621-99
    Service Tool
    Part Number: 559621-99
      No Longer Available
  • 840
    Service Tool – Part Number: 559619-99
    Service Tool
    Part Number: 559619-99
      No Longer Available
  • 845
    SERVICE TOOL – Part Number: 559620-99
    SERVICE TOOL
    Part Number: 559620-99
      Special Order
    $134.84
  • 861
    Kit Box – Part Number: 487353-04
    Kit Box
    Part Number: 487353-04
      Special Order
    $151.88
  • 876
    Service Kit – Part Number: 1008773-00
    Service Kit
    Part Number: 1008773-00
      No Longer Available
