Page A Diagram and Parts List for 3 DeWALT Hammer
Page A
Page B Diagram and Parts List for 3 DeWALT Hammer
Page B
Previous Showing All Parts Next
Page A

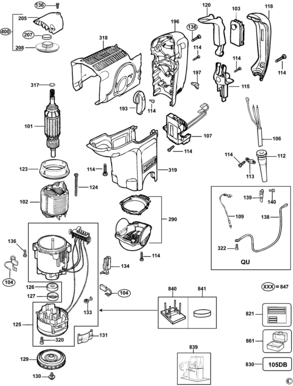

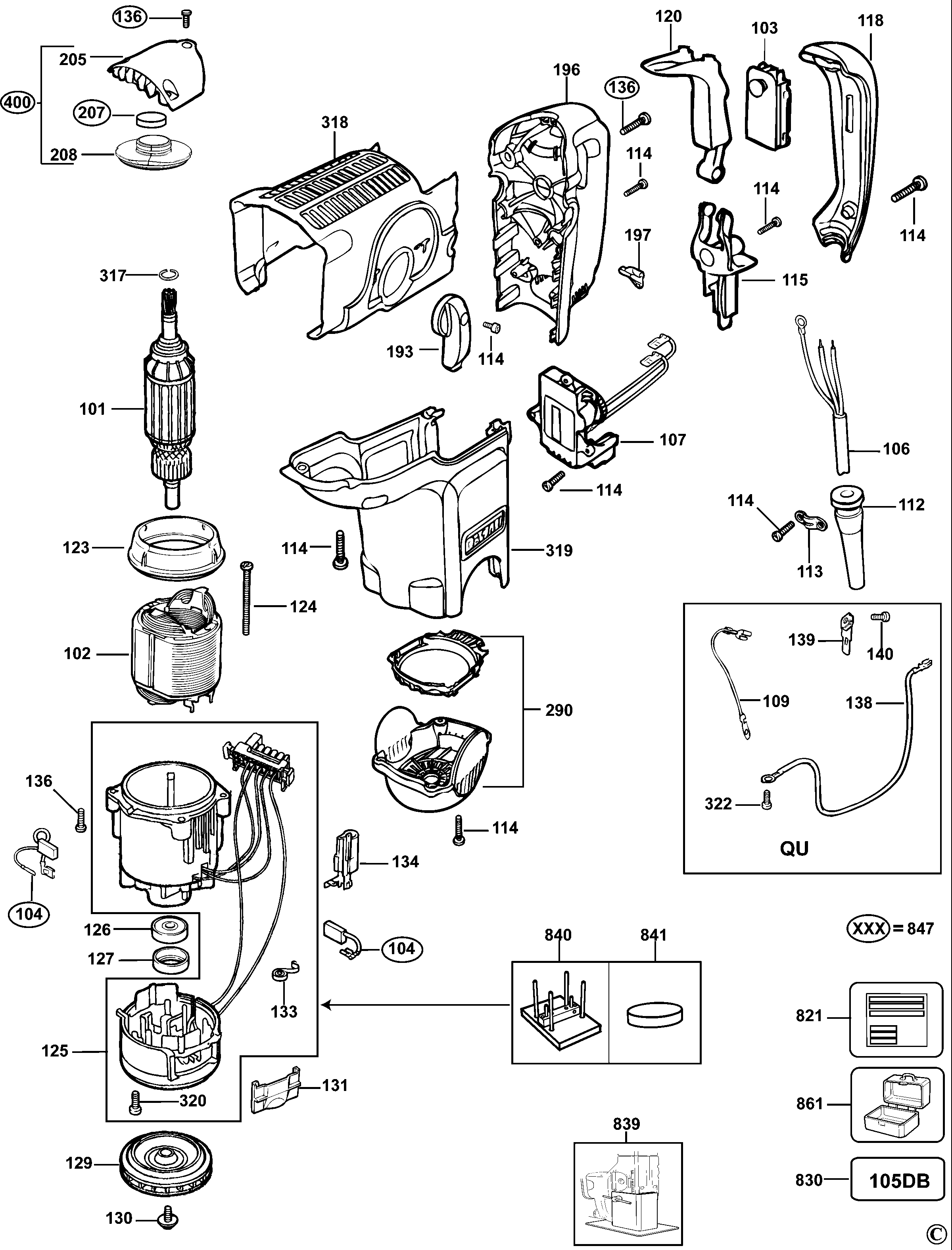

Page A Diagram and Parts List for 3 DeWALT Hammer
  • 101
    ARMATURE – Part Number: N030720
    ARMATURE
    Part Number: N030720
      No Longer Available
  • 102
    FIELD – Part Number: N030718
    FIELD
    Part Number: N030718
      No Longer Available
  • 103
    Switch – Part Number: 581070-00
    Switch
    Part Number: 581070-00
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $49.51
  • 104
    BRUSH KIT – Part Number: 582621-00
    BRUSH KIT
    Part Number: 582621-00
      No Longer Available
  • 106
    Cord Set – Part Number: 573379-08
    Cord Set
    Part Number: 573379-08
      No Longer Available
  • 107
    ELECTRONIC – Part Number: 582574-01
    ELECTRONIC
    Part Number: 582574-01
      No Longer Available
  • 112
    Cord Protector – Part Number: 323091-01
    Cord Protector
    Part Number: 323091-01
      In Stock
    $9.97
  • 113
    Cord Clamp – Part Number: 821070
    Cord Clamp
    Part Number: 821070
      In Stock
    $5.95
  • 114
    Screw – Part Number: 330065-08
    Screw
    Part Number: 330065-08
      No Longer Available
  • 115
    Cable Guide – Part Number: 577716-00
    Cable Guide
    Part Number: 577716-00
      Special Order
    $5.95
  • 118
    Handle Cover – Part Number: 577712-00
    Handle Cover
    Part Number: 577712-00
      No Longer Available
  • 120
    Trigger – Part Number: 325919-00
    Trigger
    Part Number: 325919-00
      No Longer Available
  • 123
    Baffle – Part Number: 492073-00
    Baffle
    Part Number: 492073-00
      No Longer Available
  • 124
    Screw – Part Number: 330065-11
    Screw
    Part Number: 330065-11
      Special Order
    $5.95
  • 125
    Field Case – Part Number: 582577-02
    Field Case
    Part Number: 582577-02
      Special Order
    $57.16
  • 126
    Ball Bearing – Part Number: 577745-00
    Ball Bearing
    Part Number: 577745-00
      In Stock
    $21.43
  • 129
    Fan – Part Number: 577736-00
    Fan
    Part Number: 577736-00
      No Longer Available
  • 130
    Screw – Part Number: 324119-02
    Screw
    Part Number: 324119-02
    ★★★★★
    ★★★★★
    (1)
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 131
    Shutter – Part Number: 326579-00
    Shutter
    Part Number: 326579-00
      Special Order
    $5.95
  • 133
    Spring,Brush – Part Number: 326667-00
    Spring,Brush
    Part Number: 326667-00
      No Longer Available
  • 134
    Holder,Choke – Part Number: 326933-01
    Holder,Choke
    Part Number: 326933-01
      Special Order
    $5.95
  • 136
    Screw – Part Number: 324007-11
    Screw
    Part Number: 324007-11
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 197
    Lens – Part Number: 577735-00
    Lens
    Part Number: 577735-00
      No Longer Available
  • 205
    Cover,gear – Part Number: 585379-00
    Cover,gear
    Part Number: 585379-00
      In Stock
    $10.50
  • 207
    Filter – Part Number: 487229-00
    Filter
    Part Number: 487229-00
      Special Order
    $5.95
  • 208
    Cover,Gear – Part Number: 491348-01
    Cover,Gear
    Part Number: 491348-01
      No Longer Available
  • 290
    End Cap – Part Number: 578493-00
    End Cap
    Part Number: 578493-00
      In Stock
    $12.47
  • 317
    Ring – Part Number: 577746-00
    Ring
    Part Number: 577746-00
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 318
    Cover,Top – Part Number: 577708-00
    Cover,Top
    Part Number: 577708-00
      In Stock
    $9.48
  • 319
    Housing, Lower – Part Number: 577709-00
    Housing, Lower
    Part Number: 577709-00
      No Longer Available
  • 320
    Screw,M3.5 X 12 – Part Number: 323924-08
    Screw,M3.5 X 12
    Part Number: 323924-08
      In Stock
    $4.13
  • 322
    Screw – Part Number: 326619-00
    Screw
    Part Number: 326619-00
      In Stock
    $5.95
  • 400
    COVER ASSEMBLY – Part Number: 493136-00
    COVER ASSEMBLY
    Part Number: 493136-00
      No Longer Available
  • 821
    NAME PLATE – Part Number: N039396
    NAME PLATE
    Part Number: N039396
      No Longer Available
  • 839
    Service Tool – Part Number: 559656-99
    Service Tool
    Part Number: 559656-99
      No Longer Available
  • 840
    Service Tool – Part Number: 559597-99
    Service Tool
    Part Number: 559597-99
      No Longer Available
  • 841
    Block – Part Number: 559598-99
    Block
    Part Number: 559598-99
      No Longer Available
  • 847
    SERVICE KIT – Part Number: 589301-02
    SERVICE KIT
    Part Number: 589301-02
      No Longer Available
Page B

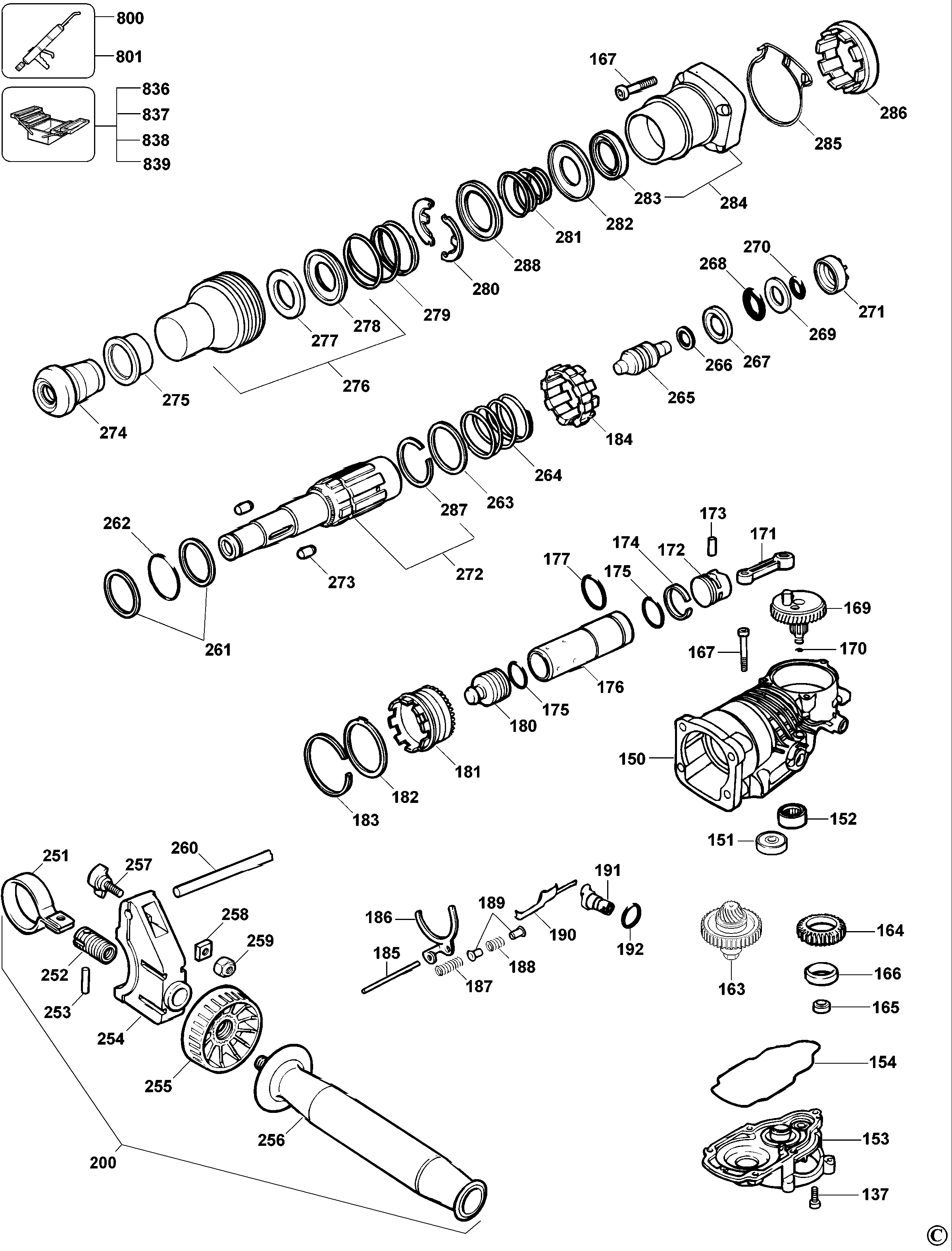

Page B Diagram and Parts List for 3 DeWALT Hammer
  • 137
    Screw – Part Number: 324007-11
    Screw
    Part Number: 324007-11
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 150
    Gearcase – Part Number: 578487-02
    Gearcase
    Part Number: 578487-02
      Special Order
    $57.75
  • 151
    Ball Bearing – Part Number: 577745-01
    Ball Bearing
    Part Number: 577745-01
      In Stock
    $20.86
  • 152
    Bearing,Needle – Part Number: 330004-33
    Bearing,Needle
    Part Number: 330004-33
      No Longer Available
  • 153
    Gearcase Cover – Part Number: 578486-01
    Gearcase Cover
    Part Number: 578486-01
      Special Order
    $39.15
  • 154
    Seal – Part Number: 325936-00
    Seal
    Part Number: 325936-00
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 163
    Clutch Assembly – Part Number: 496440-00
    Clutch Assembly
    Part Number: 496440-00
      Special Order
    $149.87
  • 164
    Gear – Part Number: 492618-00
    Gear
    Part Number: 492618-00
      Special Order
    $11.36
  • 165
    Seal – Part Number: 327141-05
    Seal
    Part Number: 327141-05
      Special Order
    $6.98
  • 166
    Bushing – Part Number: 325616-00
    Bushing
    Part Number: 325616-00
      Special Order
    $7.68
  • 167
    Screw – Part Number: 918825-02
    Screw
    Part Number: 918825-02
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 170
    Ring,o – Part Number: 323711-26
    Ring,o
    Part Number: 323711-26
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 171
    Rod,connecting – Part Number: 325002-00
    Rod,connecting
    Part Number: 325002-00
      In Stock
    $5.95
  • 173
    Pin – Part Number: 330041-22
    Pin
    Part Number: 330041-22
      Special Order
    $5.95
  • 174
    Retainer – Part Number: 325905-00
    Retainer
    Part Number: 325905-00
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 175
    O Ring – Part Number: 576232-01
    O Ring
    Part Number: 576232-01
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $10.63
  • 176
    Cylinder – Part Number: 582576-00
    Cylinder
    Part Number: 582576-00
      No Longer Available
  • 177
    O Ring – Part Number: 577744-00
    O Ring
    Part Number: 577744-00
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 180
    Ram – Part Number: 582575-00
    Ram
    Part Number: 582575-00
      Special Order
    $42.82
  • 181
    Clutch Assembly – Part Number: 496440-00
    Clutch Assembly
    Part Number: 496440-00
      Special Order
    $149.87
  • 182
    Washer – Part Number: 326085-00
    Washer
    Part Number: 326085-00
      No Longer Available
  • 183
    Circlip – Part Number: 323763-03
    Circlip
    Part Number: 323763-03
      No Longer Available
  • 184
    Lock,Spindle – Part Number: 1005697-00
    Lock,Spindle
    Part Number: 1005697-00
      No Longer Available
  • 185
    Shaft – Part Number: 325880-02
    Shaft
    Part Number: 325880-02
      No Longer Available
  • 186
    Fork,Selector – Part Number: 325160-00
    Fork,Selector
    Part Number: 325160-00
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 187
    Spring – Part Number: 323395-08
    Spring
    Part Number: 323395-08
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 188
    Spring – Part Number: 323395-09
    Spring
    Part Number: 323395-09
      No Longer Available
  • 189
    Spacer – Part Number: 326093-00
    Spacer
    Part Number: 326093-00
      No Longer Available
  • 190
    Link – Part Number: 577731-00
    Link
    Part Number: 577731-00
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 191
    Eccentric – Part Number: 577718-00
    Eccentric
    Part Number: 577718-00
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 192
    Seal – Part Number: 323711-07
    Seal
    Part Number: 323711-07
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 200
    Handle Assembly – Part Number: N021271
    $49.16
  • 251
    Collar – Part Number: 326555-00
    Collar
    Part Number: 326555-00
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $8.05
  • 252
    Bush – Part Number: 326552-01
    Bush
    Part Number: 326552-01
      Special Order
    $6.81
  • 253
    Pin – Part Number: N079374
    Pin
    Part Number: N079374
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 254
    Body – Part Number: N021108
    Body
    Part Number: N021108
      In Stock
    $5.16
  • 255
    Ring,Locking – Part Number: 326553-00
    Ring,Locking
    Part Number: 326553-00
      Special Order
    $21.38
  • 257
    Screw,wing – Part Number: 326573-00
    Screw,wing
    Part Number: 326573-00
      Special Order
    $5.95
  • 258
    Nut – Part Number: 326556-00
    Nut
    Part Number: 326556-00
      Special Order
    $5.95
  • 259
    Nut,stop – Part Number: 330021-01
    Nut,stop
    Part Number: 330021-01
      In Stock
    $5.95
  • 260
    Rod,depth – Part Number: 326205-00
    Rod,depth
    Part Number: 326205-00
      In Stock
    $5.95
  • 261
    Washer – Part Number: 323753-11
    Washer
    Part Number: 323753-11
      In Stock
    $5.95
  • 263
    Washer – Part Number: 323753-14
    Washer
    Part Number: 323753-14
      In Stock
    $5.95
  • 264
    Spring – Part Number: 323395-07
    Spring
    Part Number: 323395-07
      On Order
    Minimum Quantity of 2 required
    $5.95
  • 265
    Beat Piece – Part Number: 582432-01
    Beat Piece
    Part Number: 582432-01
      Special Order
    $63.83
  • 266
    Seal – Part Number: 577484-00
    Seal
    Part Number: 577484-00
      No Longer Available
  • 267
    Washer – Part Number: 582381-00
    Washer
    Part Number: 582381-00
      Special Order
    $6.72
  • 268
    O Ring – Part Number: 577744-02
    O Ring
    Part Number: 577744-02
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 269
    Washer – Part Number: 323753-16
    Washer
    Part Number: 323753-16
      No Longer Available
  • 270
    O Ring – Part Number: N210233
    O Ring
    Part Number: N210233
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 271
    Cap – Part Number: 326044-01
    Cap
    Part Number: 326044-01
      Special Order
    $4.13
  • 272
    Spindle Assembly – Part Number: 493133-00
    Spindle Assembly
    Part Number: 493133-00
      Special Order
    $244.35
  • 273
    Roller – Part Number: 325878-00
    Roller
    Part Number: 325878-00
      In Stock
    $8.97
  • 274
    Lip Seal – Part Number: 329816-00
    Lip Seal
    Part Number: 329816-00
      In Stock
    $13.65
  • 275
    Collar – Part Number: 326575-02
    Collar
    Part Number: 326575-02
      No Longer Available
  • 276
    Sleeve – Part Number: 479247-00
    Sleeve
    Part Number: 479247-00
      In Stock
    $11.70
  • 277
    Sleeve – Part Number: 479247-00
    Sleeve
    Part Number: 479247-00
      In Stock
    $11.70
  • 278
    Sleeve – Part Number: 479247-00
    Sleeve
    Part Number: 479247-00
      In Stock
    $11.70
  • 279
    Spring – Part Number: 323395-06
    Spring
    Part Number: 323395-06
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 280
    Washer,half – Part Number: 325929-00
    Washer,half
    Part Number: 325929-00
    ★★★★★
    ★★★★★
    (1)
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 281
    Spring – Part Number: 487118-00
    Spring
    Part Number: 487118-00
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 282
    Guide,Spring – Part Number: 325930-00
    Guide,Spring
    Part Number: 325930-00
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 283
    Seal,lip – Part Number: 327141-00
    Seal,lip
    Part Number: 327141-00
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 284
    Casting – Part Number: 578489-00
    Casting
    Part Number: 578489-00
      No Longer Available
  • 285
    Gasket – Part Number: 577727-01
    Gasket
    Part Number: 577727-01
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 286
    Lock,Spindle – Part Number: 588560-00
    Lock,Spindle
    Part Number: 588560-00
      In Stock
    $6.38
  • 287
    Ring – Part Number: 323763-04
    Ring
    Part Number: 323763-04
      No Longer Available
  • 288
    Guide – Part Number: 327208-00
    Guide
    Part Number: 327208-00
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 800
    Grease – Part Number: 328771-07
    Grease
    Part Number: 328771-07
      In Stock
    $13.57
  • 801
    Grease – Part Number: 328771-07
    Grease
    Part Number: 328771-07
      In Stock
    $13.57
  • 836
    SERVICE TOOL – Part Number: 559632-99
    SERVICE TOOL
    Part Number: 559632-99
      No Longer Available
  • 838
    SERVICE TOOL – Part Number: 559631-99
    SERVICE TOOL
    Part Number: 559631-99
      No Longer Available

Questions & Answers

?

Our customer Service team is at the ready daily to answer your part and product questions.

We're sorry, but our Q&A experts are temporarily unavailable.
Please check back later if you still haven't found the answer you need.

Ask our Team

We have a dedicated staff with decades of collective experience in helping customers just like you purchase parts to repair their products.
