DeWALT Sds-Plus Hammer W/Quick C Replacement Parts For Model D25124K-AR

We Sell Only Genuine DeWALT Parts

Popular Parts for D25124K-AR

Search Within Model

Questions & Answers for DeWALT D25124K-AR
Browse all Parts Search by Area
Page A Diagram and Parts List for 1 DeWALT Hammer
Page A
Page A Diagram and Parts List for 1 DeWALT Hammer
Page A
Page B Diagram and Parts List for 1 DeWALT Hammer
Page B
Page B Diagram and Parts List for 1 DeWALT Hammer
Page B
Previous Showing All Parts Next
Page A

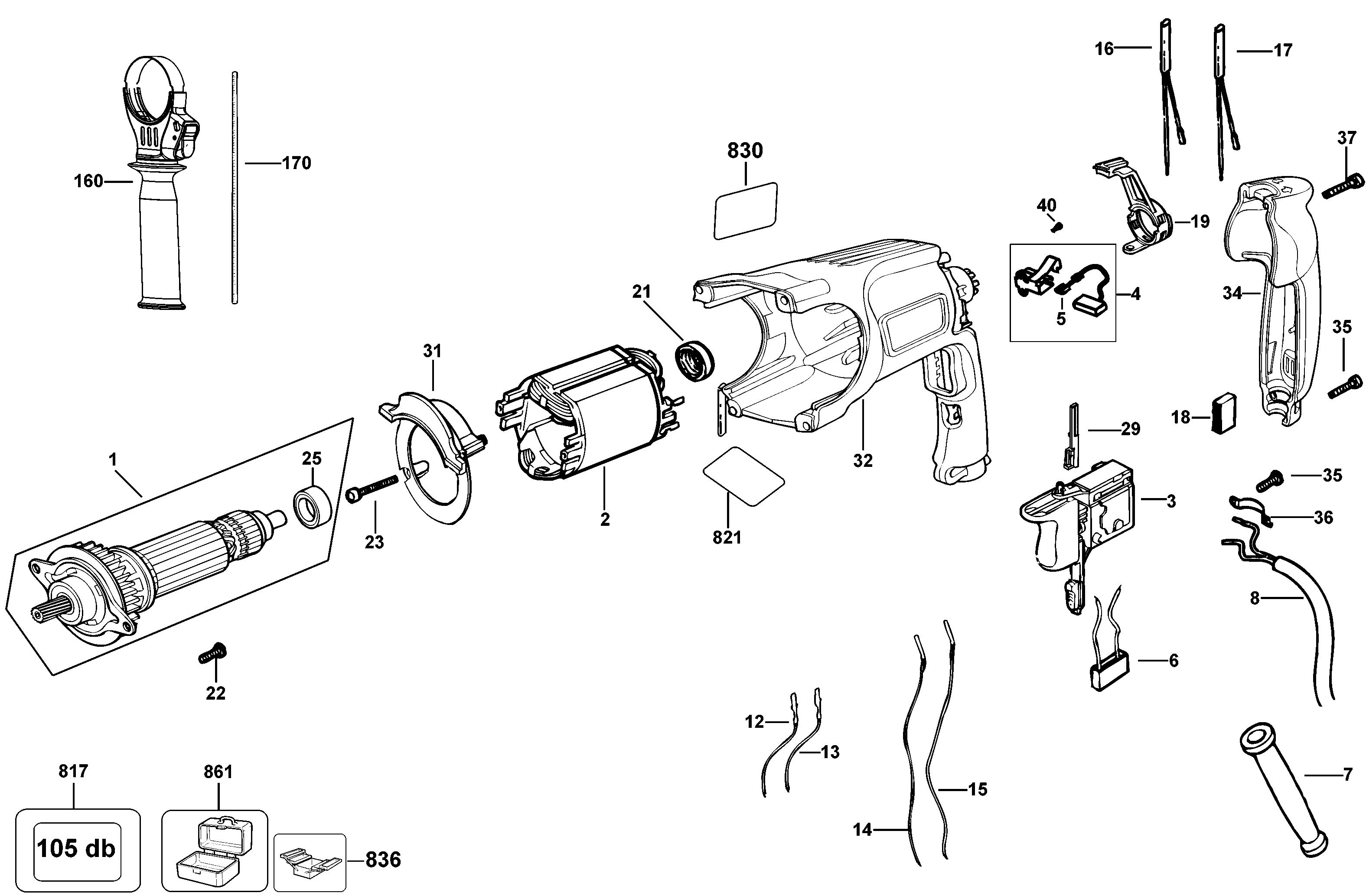

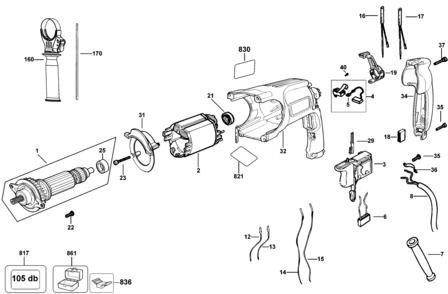

Page A Diagram and Parts List for 1 DeWALT Hammer
  • 1
    ARMATURE ASSEMBLY – Part Number: N076023
    ARMATURE ASSEMBLY
    Part Number: N076023
      No Longer Available
  • 2
    FIELD 230V – Part Number: 576690-05
    FIELD 230V
    Part Number: 576690-05
      No Longer Available
  • 3
    SWITCH – Part Number: 583748-09
    SWITCH
    Part Number: 583748-09
      No Longer Available
  • 4
    BRUSH HOLDER ASSY – Part Number: N028619
    BRUSH HOLDER ASSY
    Part Number: N028619
      No Longer Available
  • 5
    BRUSH PAIR KIT – Part Number: N058083
    BRUSH PAIR KIT
    Part Number: N058083
      No Longer Available
  • 6
    CAPACITOR – Part Number: 320842-19
    CAPACITOR
    Part Number: 320842-19
      No Longer Available
  • 7
    Cord Protector – Part Number: 584090-00
    Cord Protector
    Part Number: 584090-00
      No Longer Available
  • 8
    CORD SET – Part Number: 573379-15
    CORD SET
    Part Number: 573379-15
      No Longer Available
  • 12
    Lead – Part Number: 584304-00
    Lead
    Part Number: 584304-00
      No Longer Available
  • 13
    Lead Wire – Part Number: 584304-10
    Lead Wire
    Part Number: 584304-10
      No Longer Available
  • 14
    Lead – Part Number: 584304-04
    Lead
    Part Number: 584304-04
      No Longer Available
  • 15
    Lead – Part Number: 584304-05
    Lead
    Part Number: 584304-05
      No Longer Available
  • 18
    Bumper – Part Number: 930026-01
    Bumper
    Part Number: 930026-01
      Special Order
    $6.16
  • 19
    Lever – Part Number: 479818-00
    Lever
    Part Number: 479818-00
      Special Order
    $6.16
  • 21
    Bearing Cover – Part Number: 870052
    Bearing Cover
    Part Number: 870052
      Special Order
    $6.16
  • 22
    Screw – Part Number: 324006-14
    Screw
    Part Number: 324006-14
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 23
    Screw – Part Number: 326519-03
    Screw
    Part Number: 326519-03
      Special Order
    Minimum Quantity of 2 required
    $6.16
  • 25
    Bearing,Ball – Part Number: 330003-19
    Bearing,Ball
    Part Number: 330003-19
      In Stock
    $6.16
  • 29
    Insert – Part Number: 584551-00
    Insert
    Part Number: 584551-00
      Special Order
    $6.16
  • 31
    Fan Baffle – Part Number: 577826-00
    Fan Baffle
    Part Number: 577826-00
      No Longer Available
  • 32
    Field Case – Part Number: 577810-00
    Field Case
    Part Number: 577810-00
      Special Order
    $27.92
  • 34
    Handle Cover – Part Number: 479817-00
    Handle Cover
    Part Number: 479817-00
      Special Order
    $26.83
  • 35
    Screw – Part Number: 330065-06
    Screw
    Part Number: 330065-06
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 36
    Cord Clamp – Part Number: 821070
    Cord Clamp
    Part Number: 821070
      In Stock
    $6.16
  • 37
    Screw – Part Number: 330065-09
    Screw
    Part Number: 330065-09
      Special Order
    $6.16
  • 40
    Screw – Part Number: 330065-25
    Screw
    Part Number: 330065-25
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 160
    Side Handle Asy – Part Number: 1008956-00
    Side Handle Asy
    Part Number: 1008956-00
      In Stock
    $52.32
  • 170
    Depth Stop – Part Number: 495699-00
    Depth Stop
    Part Number: 495699-00
      In Stock
    $8.50
  • 817
    Label – Part Number: 496620-00
    Label
    Part Number: 496620-00
      No Longer Available
  • 821
    NAMEPLATE – Part Number: N075002
    NAMEPLATE
    Part Number: N075002
      No Longer Available
  • 836
    Service Tool – Part Number: 1003924-99
    Service Tool
    Part Number: 1003924-99
      No Longer Available
  • 836
    Service Tool – Part Number: 1003925-99
    Service Tool
    Part Number: 1003925-99
      No Longer Available
  • 836
    Service Tool – Part Number: 1003926-99
    Service Tool
    Part Number: 1003926-99
      No Longer Available
  • 836
    Service Tool Spring Comp. Fxt. – Part Number: 596005-99
    Service Tool Spring Comp. Fxt.
    Part Number: 596005-99
      No Longer Available
  • 861
    Kit Box – Part Number: 577646-01
    Kit Box
    Part Number: 577646-01
      No Longer Available
Page A
Page A Diagram and Parts List for 10 DeWALT Hammer
Page B

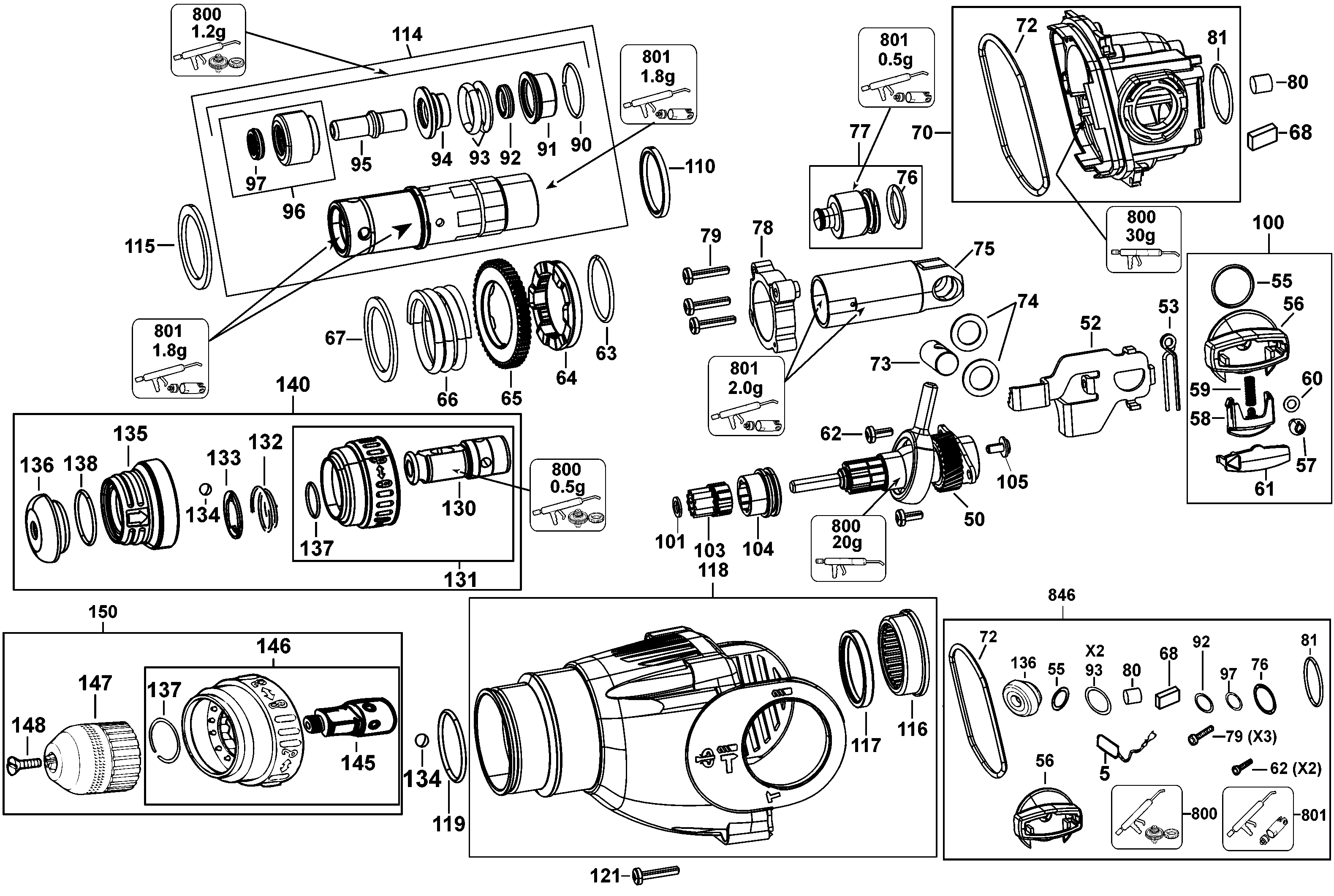

Page B Diagram and Parts List for 1 DeWALT Hammer
  • 50
    INTERSHAFT – Part Number: N076098
    INTERSHAFT
    Part Number: N076098
      No Longer Available
  • 52
    Plate – Part Number: N029727
    Plate
    Part Number: N029727
      No Longer Available
  • 53
    Spring – Part Number: N042799
    Spring
    Part Number: N042799
      Special Order
    $6.16
  • 55
    LEVER ASSEMBLY – Part Number: N104814
    LEVER ASSEMBLY
    Part Number: N104814
      No Longer Available
  • 56
    LEVER ASSEMBLY – Part Number: N104814
    LEVER ASSEMBLY
    Part Number: N104814
      No Longer Available
  • 57
    Screw – Part Number: 330065-05
    Screw
    Part Number: 330065-05
      Special Order
    $6.16
  • 58
    Trigger – Part Number: N034136
    Trigger
    Part Number: N034136
      Special Order
    $6.16
  • 59
    Spring – Part Number: N074923
    Spring
    Part Number: N074923
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 60
    Seal – Part Number: 1005811-00
    Seal
    Part Number: 1005811-00
      Special Order
    $6.16
  • 61
    Cover – Part Number: N034134
    Cover
    Part Number: N034134
      On Order
    $6.16
  • 62
    Screw – Part Number: 324006-14
    Screw
    Part Number: 324006-14
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 63
    Snap Ring – Part Number: 581836-00
    Snap Ring
    Part Number: 581836-00
      Special Order
    $6.16
  • 64
    CLUTCH RING – Part Number: N076101
    CLUTCH RING
    Part Number: N076101
      No Longer Available
  • 65
    GEAR WHEEL – Part Number: N076102
    GEAR WHEEL
    Part Number: N076102
      No Longer Available
  • 66
    Spring – Part Number: N029717
    Spring
    Part Number: N029717
      No Longer Available
  • 67
    Washer – Part Number: 577814-00
    Washer
    Part Number: 577814-00
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 68
    Felt – Part Number: N081515
    Felt
    Part Number: N081515
      No Longer Available
  • 70
    HOUSING ASSY. – Part Number: N076103
    HOUSING ASSY.
    Part Number: N076103
      No Longer Available
  • 72
    Seal – Part Number: 578229-00
    Seal
    Part Number: 578229-00
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 73
    Bearing Block – Part Number: 577801-00
    Bearing Block
    Part Number: 577801-00
      Special Order
    $6.16
  • 74
    Shim Washer – Part Number: 577802-00
    Shim Washer
    Part Number: 577802-00
      No Longer Available
  • 75
    Piston – Part Number: 496246-00
    Piston
    Part Number: 496246-00
      Special Order
    $25.26
  • 76
    O-Ring – Part Number: 579699-00
    O-Ring
    Part Number: 579699-00
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 77
    Ram – Part Number: 496245-00
    Ram
    Part Number: 496245-00
      Special Order
    $18.65
  • 78
    Bearing Bush – Part Number: N029731
    Bearing Bush
    Part Number: N029731
      No Longer Available
  • 79
    Screw – Part Number: 324006-15
    Screw
    Part Number: 324006-15
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 80
    Filter – Part Number: N038257
    Filter
    Part Number: N038257
      No Longer Available
  • 81
    O Ring – Part Number: N042496
    O Ring
    Part Number: N042496
      No Longer Available
  • 90
    Clip – Part Number: 577793-00
    Clip
    Part Number: 577793-00
      Special Order
    $6.16
  • 91
    Bush – Part Number: 584426-00
    Bush
    Part Number: 584426-00
      Special Order
    $16.74
  • 92
    O-Ring – Part Number: 580990-00
    O-Ring
    Part Number: 580990-00
      In Stock
    Minimum Quantity of 2 required
    $6.55
  • 93
    O-ring – Part Number: 577135-00
    O-ring
    Part Number: 577135-00
      Special Order
    Minimum Quantity of 2 required
    $6.16
  • 94
    Damper – Part Number: 584425-00
    Damper
    Part Number: 584425-00
      Special Order
    $10.48
  • 95
    Beat Piece – Part Number: 584424-01
    Beat Piece
    Part Number: 584424-01
      Special Order
    $15.54
  • 96
    Bearing and Seal – Part Number: 584423-01
    Bearing and Seal
    Part Number: 584423-01
      No Longer Available
  • 97
    Seal – Part Number: 577139-00
    Seal
    Part Number: 577139-00
      Special Order
    Minimum Quantity of 2 required
    $6.16
  • 100
    LEVER KIT – Part Number: N099541
    LEVER KIT
    Part Number: N099541
      No Longer Available
  • 101
    Washer – Part Number: 1005844-00
    Washer
    Part Number: 1005844-00
      Special Order
    $6.16
  • 103
    Pinion Bush – Part Number: N029726
    Pinion Bush
    Part Number: N029726
      No Longer Available
  • 104
    Shift Collar – Part Number: N029725
    Shift Collar
    Part Number: N029725
      No Longer Available
  • 110
    Washer – Part Number: N059509
    Washer
    Part Number: N059509
      No Longer Available
  • 114
    CYLINDER ASSEMBLY – Part Number: N076106
    CYLINDER ASSEMBLY
    Part Number: N076106
      No Longer Available
  • 115
    Washer – Part Number: 577814-00
    Washer
    Part Number: 577814-00
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 116
    NEEDLE BEARING – Part Number: 577813-00
    NEEDLE BEARING
    Part Number: 577813-00
      In Stock
    $8.56
  • 117
    Seal – Part Number: 577812-00
    Seal
    Part Number: 577812-00
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 118
    GEAR CASE ASSY – Part Number: N076108
    GEAR CASE ASSY
    Part Number: N076108
      No Longer Available
  • 119
    Ring – Part Number: 577795-00
    Ring
    Part Number: 577795-00
      Special Order
    Minimum Quantity of 2 required
    $6.16
  • 121
    Screw – Part Number: 330065-28
    Screw
    Part Number: 330065-28
      Special Order
    $6.16
  • 130
    Spindle – Part Number: N031254
    Spindle
    Part Number: N031254
      Special Order
    $29.01
  • 131
    Sleeve Sa – Part Number: 584431-00
    Sleeve Sa
    Part Number: 584431-00
      No Longer Available
  • 132
    Spring – Part Number: 871690
    Spring
    Part Number: 871690
      In Stock
    Minimum Quantity of 2 required
    $6.34
  • 133
    Washer – Part Number: 578387-00
    Washer
    Part Number: 578387-00
    ★★★★★
    ★★★★★
    (3)
      In Stock
    $7.77
  • 134
    Ball – Part Number: 583890-00
    Ball
    Part Number: 583890-00
    ★★★★★
    ★★★★★
    (6)
      In Stock
    $6.16
  • 135
    Tube – Part Number: N774198
    Tube
    Part Number: N774198
      No Longer Available
  • 136
    Cap – Part Number: 323489-00
    Cap
    Part Number: 323489-00
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $6.16
  • 137
    Ring – Part Number: 579212-00
    Ring
    Part Number: 579212-00
      In Stock
    $6.16
  • 138
    Ring – Part Number: 579212-00
    Ring
    Part Number: 579212-00
      In Stock
    $6.16
  • 140
    Spindle Assembly – Part Number: 496244-00
    Spindle Assembly
    Part Number: 496244-00
      No Longer Available
  • 145
    Spindle – Part Number: 584676-00
    Spindle
    Part Number: 584676-00
      No Longer Available
  • 146
    Spindle Assy. – Part Number: 584556-00
    Spindle Assy.
    Part Number: 584556-00
      Special Order
    $48.60
  • 147
    Chuck,Keyless – Part Number: 582512-02
    Chuck,Keyless
    Part Number: 582512-02
      Special Order
    $24.32
  • 148
    Screw – Part Number: 605256-02
    Screw
    Part Number: 605256-02
      Special Order
    $6.16
  • 150
    Chuck And Spindle Assy – Part Number: 584559-00
    Chuck And Spindle Assy
    Part Number: 584559-00
      No Longer Available
  • 800
    Grease – Part Number: 870889-02
    Grease
    Part Number: 870889-02
      In Stock
    $31.03
  • 801
    Grease – Part Number: 487130-04
    Grease
    Part Number: 487130-04
      In Stock
    $15.85
  • 846
    SERVICE KIT – Part Number: N104816
    SERVICE KIT
    Part Number: N104816
      No Longer Available
Page B
Page B Diagram and Parts List for 10 DeWALT Hammer

Questions & Answers for DeWALT D25124K-AR

No questions have been asked yet
