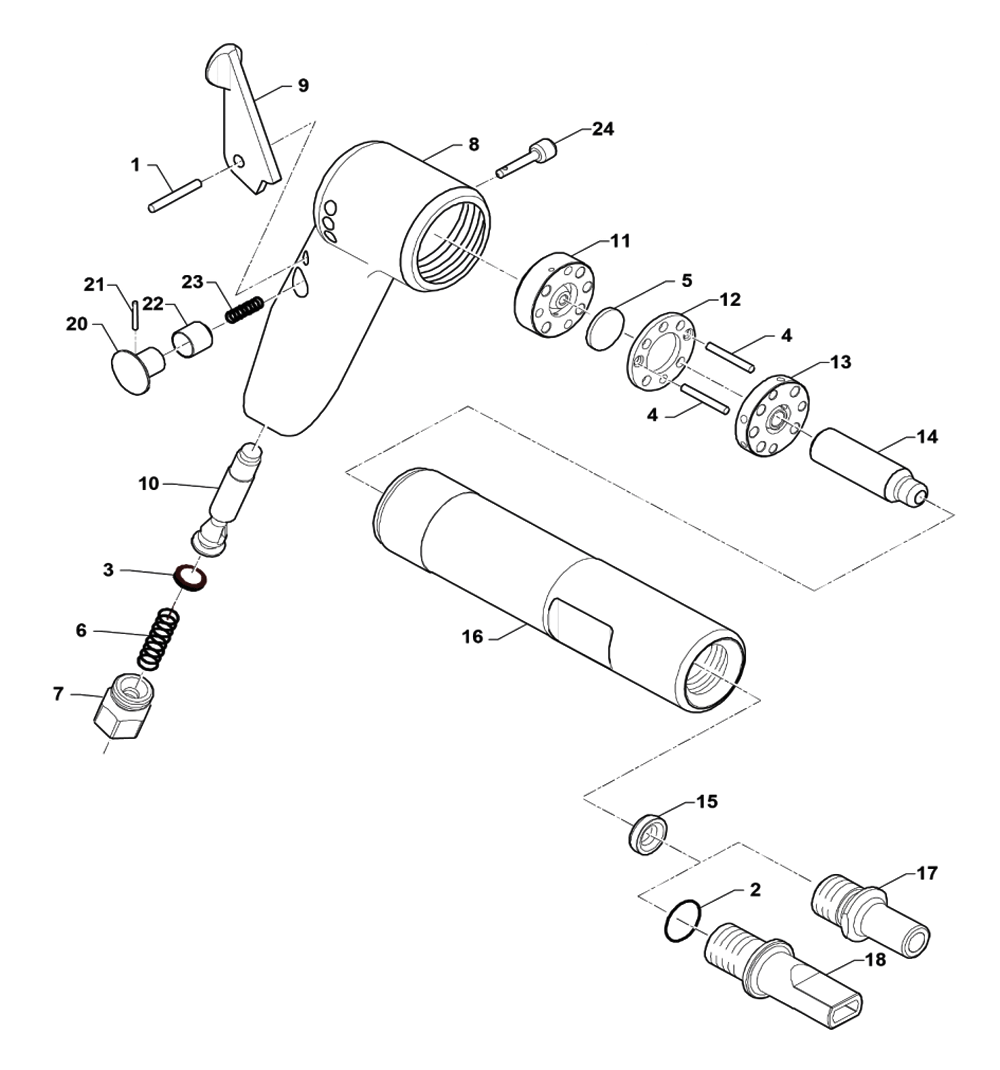

Fig-0 Diagram and Parts List for  Chicago Pneumatic Hammer
Fig-0
Previous Showing All Parts Next
Fig-0
Fig-0 Diagram and Parts List for  Chicago Pneumatic Hammer
  • 00
    Warning Label – Part Number: 470173
    Warning Label
    Part Number: 470173
      Special Order
    $13.76
  • 00
    Protecto-Lube Oil – Part Number: CA149661
    Protecto-Lube Oil
    Part Number: CA149661
      Special Order
    $8.37
  • 00
    Airoilene Oil – Part Number: P089507
    Airoilene Oil
    Part Number: P089507
      Special Order
    $61.07
  • 00
    Air Tool Oil (1pt.- 450ml) – Part Number: CA046000
    Air Tool Oil (1pt.- 450ml)
    Part Number: CA046000
      No Longer Available
  • 1
    Pin – Part Number: 637118
    Pin
    Part Number: 637118
      No Longer Available
  • 2
    O Ring 18.4 X 2.7 – Part Number: 65714
    O Ring 18.4 X 2.7
    Part Number: 65714
      No Longer Available
  • 3
    O-Ring – Part Number: 658.87
    O-Ring
    Part Number: 658.87
      No Longer Available
  • 4
    Needle – Part Number: 79014
    Needle
    Part Number: 79014
      No Longer Available
  • 5
    Washer – Part Number: 6153211940
    Washer
    Part Number: 6153211940
      No Longer Available
  • 6
    Valve Spring – Part Number: 6156811140
    Valve Spring
    Part Number: 6156811140
      No Longer Available
  • 7
    Adaptor 1/4 F – Part Number: 6157460680
    Adaptor 1/4 F
    Part Number: 6157460680
      No Longer Available
  • 8
    Handle – Part Number: 6153000450
    Handle
    Part Number: 6153000450
      No Longer Available
  • 9
    Trigger – Part Number: 6153100410
    Trigger
    Part Number: 6153100410
      No Longer Available
  • 10
    Valve – Part Number: 6153211960
    Valve
    Part Number: 6153211960
      No Longer Available
  • 11
    Upper Seat – Part Number: 6153211970
    Upper Seat
    Part Number: 6153211970
      No Longer Available
  • 12
    Thickness Plate – Part Number: 6153201400
    Thickness Plate
    Part Number: 6153201400
      No Longer Available
  • 13
    Lower Seat – Part Number: 6153211980
    Lower Seat
    Part Number: 6153211980
      No Longer Available
  • 14
    Piston – Part Number: 6151430480
    Piston
    Part Number: 6151430480
      No Longer Available
  • 15
    Stop – Part Number: 6152610600
    Stop
    Part Number: 6152610600
      No Longer Available
  • 16
    Barrel - Cylinder – Part Number: 6151010100
    Barrel - Cylinder
    Part Number: 6151010100
      No Longer Available
  • 17
    Tool Holder – Part Number: 6152520080
    Tool Holder
    Part Number: 6152520080
      No Longer Available
  • 18
    Tool Holder - Bl – Part Number: 6152520090
    Tool Holder - Bl
    Part Number: 6152520090
      No Longer Available
  • 19
    Warning Label – Part Number: 470173
    Warning Label
    Part Number: 470173
      Special Order
    $13.76
  • 20
    Button – Part Number: 6153210920
    Button
    Part Number: 6153210920
      No Longer Available
  • 21
    Pin – Part Number: 6156371620
    Pin
    Part Number: 6156371620
      No Longer Available
  • 22
    Collet - Sleeve – Part Number: 6153140540
    Collet - Sleeve
    Part Number: 6153140540
      No Longer Available
  • 23
    Spring – Part Number: 6156811280
    Spring
    Part Number: 6156811280
      No Longer Available
  • 24
    Bolt – Part Number: 6153212160
    Bolt
    Part Number: 6153212160
      No Longer Available
  • A
    Handle Assembly – Part Number: 390.32
    Handle Assembly
    Part Number: 390.32
      No Longer Available
