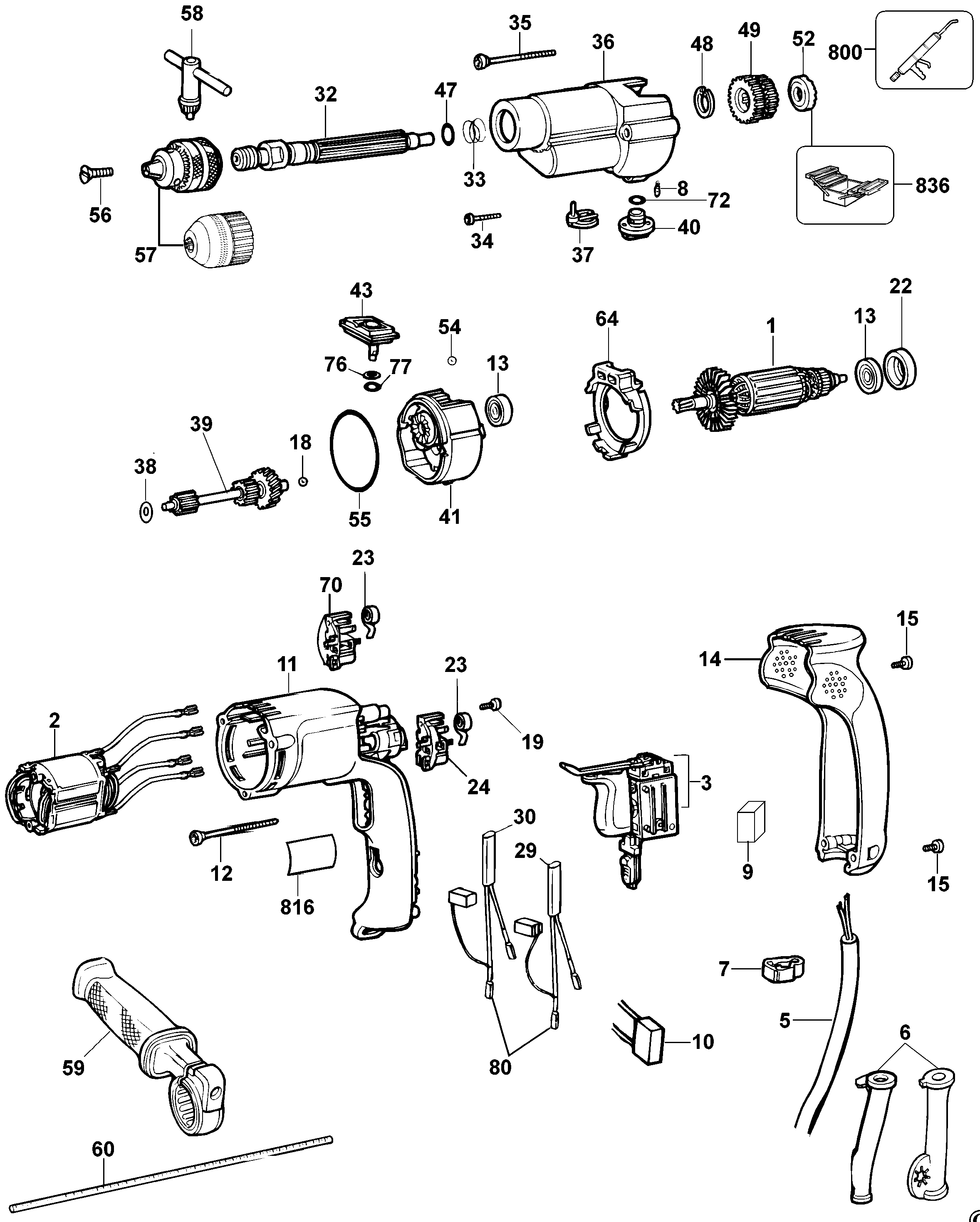

Page A Diagram and Parts List for 3 DeWALT Hammer Drill
Page A
Previous Showing All Parts Next
Page A
Page A Diagram and Parts List for 3 DeWALT Hammer Drill
  • 1
    ARMATURE – Part Number: 578756-04
    ARMATURE
    Part Number: 578756-04
      No Longer Available
  • 2
    FIELD – Part Number: 579755-02
    FIELD
    Part Number: 579755-02
      No Longer Available
  • 3
    SWITCH – Part Number: 494635-00
    SWITCH
    Part Number: 494635-00
      No Longer Available
  • 5
    CABLE – Part Number: 573379-02
    CABLE
    Part Number: 573379-02
      No Longer Available
  • 6
    Cord Protector – Part Number: 401751-00
    Cord Protector
    Part Number: 401751-00
      In Stock
    $5.95
  • 6
    Cord Protector – Part Number: 403395-00
    Cord Protector
    Part Number: 403395-00
      In Stock
    $6.37
  • 7
    Cord Clamp – Part Number: 402648-00
    Cord Clamp
    Part Number: 402648-00
      Special Order
    $5.95
  • 8
    Detent – Part Number: 326467-00
    Detent
    Part Number: 326467-00
      In Stock
    $5.95
  • 9
    Bumper – Part Number: 930026-01
    Bumper
    Part Number: 930026-01
      Special Order
    $5.95
  • 10
    Capacitor – Part Number: 949877-01
    Capacitor
    Part Number: 949877-01
      Special Order
    $5.95
  • 11
    Case,Field – Part Number: 390005-08
    Case,Field
    Part Number: 390005-08
      No Longer Available
  • 12
    Screw – Part Number: 390198-00
    Screw
    Part Number: 390198-00
      Special Order
    $5.95
  • 13
    Ball Bearing – Part Number: 330003-04
    Ball Bearing
    Part Number: 330003-04
      No Longer Available
  • 14
    HANDLE COVER – Part Number: 176818-02
    HANDLE COVER
    Part Number: 176818-02
      No Longer Available
  • 15
    Torx Screw – Part Number: 330019-13
    Torx Screw
    Part Number: 330019-13
    ★★★★★
    ★★★★★
    (4)
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 18
    Steel Ball – Part Number: 936840-00
    Steel Ball
    Part Number: 936840-00
      In Stock
    $5.95
  • 19
    Screw – Part Number: 330065-06
    Screw
    Part Number: 330065-06
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 22
    Cup – Part Number: 389824-00
    Cup
    Part Number: 389824-00
      In Stock
    $5.95
  • 23
    Brush Spring – Part Number: 402759-00
    Brush Spring
    Part Number: 402759-00
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 24
    Brush Hldr.Assembly – Part Number: 401877-01
    Brush Hldr.Assembly
    Part Number: 401877-01
      Special Order
    $5.95
  • 32
    SPINDLE – Part Number: 581235-00
    SPINDLE
    Part Number: 581235-00
      No Longer Available
  • 33
    Spring – Part Number: 931890-00
    Spring
    Part Number: 931890-00
      Special Order
    $5.95
  • 34
    Screw – Part Number: 330019-14
    Screw
    Part Number: 330019-14
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 35
    Plastite Screw – Part Number: 330019-18
    Plastite Screw
    Part Number: 330019-18
      No Longer Available
  • 36
    GEARCASE – Part Number: N407393
    GEARCASE
    Part Number: N407393
      Special Order
    $38.69
  • 37
    Selector – Part Number: 628891-00
    Selector
    Part Number: 628891-00
    ★★★★★
    ★★★★★
    (2)
      In Stock
    $19.25
  • 38
    Washer – Part Number: 932933-00
    Washer
    Part Number: 932933-00
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 39
    INTERSHAFT – Part Number: 581234-00
    INTERSHAFT
    Part Number: 581234-00
      No Longer Available
  • 40
    Selector – Part Number: 628891-00
    Selector
    Part Number: 628891-00
    ★★★★★
    ★★★★★
    (2)
      In Stock
    $19.25
  • 41
    Gear Case Cover – Part Number: 619562-01SV
    Gear Case Cover
    Part Number: 619562-01SV
      Special Order
    $56.78
  • 43
    Lever Assembly – Part Number: 401750-00SV
    Lever Assembly
    Part Number: 401750-00SV
      Special Order
    $38.16
  • 47
    O Ring – Part Number: 930028-00
    O Ring
    Part Number: 930028-00
      Special Order
    $5.95
  • 48
    Ring – Part Number: 1006305-00
    Ring
    Part Number: 1006305-00
      Special Order
    $5.95
  • 49
    Gear – Part Number: 397239-01
    Gear
    Part Number: 397239-01
      In Stock
    $18.86
  • 52
    Clutch – Part Number: 945706-00
    Clutch
    Part Number: 945706-00
      In Stock
    $5.95
  • 54
    Ball – Part Number: 000903-00
    Ball
    Part Number: 000903-00
    ★★★★★
    ★★★★★
    (5)
      In Stock
    $5.95
  • 55
    Seal – Part Number: 401847-00
    Seal
    Part Number: 401847-00
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 56
    Screw, L.H. – Part Number: 448847-02
    Screw, L.H.
    Part Number: 448847-02
      No Longer Available
  • 57
    Chuck – Part Number: 584925-00
    Chuck
    Part Number: 584925-00
      No Longer Available
  • 57
    Keyless Chuck – Part Number: 330075-59
    Keyless Chuck
    Part Number: 330075-59
      In Stock
    $62.90
  • 58
    Chuck Key – Part Number: 330034-08
    Chuck Key
    Part Number: 330034-08
    ★★★★★
    ★★★★★
    (2)
      In Stock
    $11.10
  • 59
    Handle,Side – Part Number: 939794-02
    Handle,Side
    Part Number: 939794-02
      In Stock
    $17.88
  • 60
    Depth Gauge – Part Number: 940357-00
    Depth Gauge
    Part Number: 940357-00
      In Stock
    $5.95
  • 64
    Baffle – Part Number: 176811-00
    Baffle
    Part Number: 176811-00
      In Stock
    $5.95
  • 70
    Brush Holder – Part Number: 401878-01
    Brush Holder
    Part Number: 401878-01
      Special Order
    $5.95
  • 72
    Ring – Part Number: 61145-00
    Ring
    Part Number: 61145-00
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 76
    Ring – Part Number: 61145-00
    Ring
    Part Number: 61145-00
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 77
    Ring – Part Number: 050050-00
    Ring
    Part Number: 050050-00
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 80
    BRUSH – Part Number: 578393-02
    BRUSH
    Part Number: 578393-02
      No Longer Available
  • 800
    Grease – Part Number: 870889-02
    Grease
    Part Number: 870889-02
      In Stock
    $29.95
  • 816
    Id Label – Part Number: 395047-00
    Id Label
    Part Number: 395047-00
      Special Order
    $5.95
  • 836
    Service Tool – Part Number: 559596-99
    Service Tool
    Part Number: 559596-99
      No Longer Available
