Page A Diagram and Parts List for Type 2 DeWALT Hammer Drill
Page A
Page B Diagram and Parts List for Type 2 DeWALT Hammer Drill
Page B
Previous Showing All Parts Next
Page A

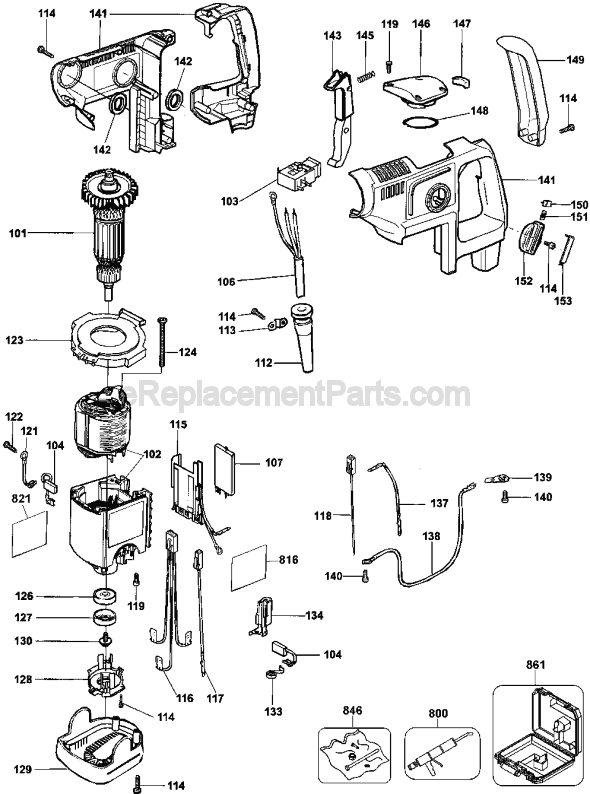

Page A Diagram and Parts List for Type 2 DeWALT Hammer Drill
  • 101
    Armature – Part Number: N030350
    Armature
    Part Number: N030350
      Special Order
    $89.31
  • 102
    Field and Case – Part Number: 429897-00
    Field and Case
    Part Number: 429897-00
      No Longer Available
  • 103
    Switch – Part Number: 487175-49
    Switch
    Part Number: 487175-49
      No Longer Available
  • 104
    Brush Kit – Part Number: 487131-01
    Brush Kit
    Part Number: 487131-01
      No Longer Available
  • 106
    Power Cord - 15
    Power Cord - 15', 16 Gauge, 3-Wire
    Part Number: 36495-98
      No Longer Available
  • 107
    Elec.Module – Part Number: 328649-21
    Elec.Module
    Part Number: 328649-21
      No Longer Available
  • 112
    Cord Protector – Part Number: 323091-01
    Cord Protector
    Part Number: 323091-01
      In Stock
    $10.33
  • 113
    Cord Clamp – Part Number: 821070
    Cord Clamp
    Part Number: 821070
      In Stock
    $6.16
  • 114
    Screw – Part Number: 330065-08
    Screw
    Part Number: 330065-08
      No Longer Available
  • 115
    Plug and Block – Part Number: 329845-01
    Plug and Block
    Part Number: 329845-01
      No Longer Available
  • 116
    Lead – Part Number: 329777-00
    Lead
    Part Number: 329777-00
      No Longer Available
  • 117
    Lead – Part Number: 329776-00
    Lead
    Part Number: 329776-00
      No Longer Available
  • 118
    Lead – Part Number: 487062-00
    Lead
    Part Number: 487062-00
      No Longer Available
  • 119
    Screw – Part Number: 324007-11
    Screw
    Part Number: 324007-11
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 121
    Lead – Part Number: 328856-01
    Lead
    Part Number: 328856-01
      No Longer Available
  • 122
    Screw – Part Number: 330065-04
    Screw
    Part Number: 330065-04
      Special Order
    $6.16
  • 123
    Guide – Part Number: 327486-00
    Guide
    Part Number: 327486-00
      No Longer Available
  • 124
    Screw – Part Number: 330065-21
    Screw
    Part Number: 330065-21
      Special Order
    $6.16
  • 126
    Ball Bearing – Part Number: 577745-00
    Ball Bearing
    Part Number: 577745-00
      In Stock
    $22.20
  • 127
    Sleeve – Part Number: 325279-00
    Sleeve
    Part Number: 325279-00
      No Longer Available
  • 128
    BRG Holder – Part Number: 327487-00
    BRG Holder
    Part Number: 327487-00
      No Longer Available
  • 129
    End Cap – Part Number: 327489-01
    End Cap
    Part Number: 327489-01
      No Longer Available
  • 130
    Screw – Part Number: 324119-02
    Screw
    Part Number: 324119-02
    ★★★★★
    ★★★★★
    (1)
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 133
    Spring,Brush – Part Number: 326667-00
    Spring,Brush
    Part Number: 326667-00
      No Longer Available
  • 134
    Holder,Choke – Part Number: 326933-01
    Holder,Choke
    Part Number: 326933-01
      Special Order
    $6.16
  • 137
    Lead – Part Number: 323635-34
    Lead
    Part Number: 323635-34
      No Longer Available
  • 138
    Lead – Part Number: 323635-40
    Lead
    Part Number: 323635-40
      No Longer Available
  • 139
    Connector – Part Number: 326048-00
    Connector
    Part Number: 326048-00
      Special Order
    $6.16
  • 140
    Screw – Part Number: 326619-00
    Screw
    Part Number: 326619-00
      In Stock
    $6.16
  • 141
    Clamshell Set – Part Number: 327589-09
    Clamshell Set
    Part Number: 327589-09
      Special Order
    $35.50
  • 142
    Ring – Part Number: 327577-00
    Ring
    Part Number: 327577-00
      No Longer Available
  • 143
    Trigger – Part Number: 487094-01
    Trigger
    Part Number: 487094-01
      No Longer Available
  • 145
    Spring – Part Number: 326438-00
    Spring
    Part Number: 326438-00
      No Longer Available
  • 146
    Cover HSG – Part Number: 327499-02
    Cover HSG
    Part Number: 327499-02
      No Longer Available
  • 147
    Filter – Part Number: 327586-00
    Filter
    Part Number: 327586-00
      No Longer Available
  • 148
    Ring,o – Part Number: 323711-15
    Ring,o
    Part Number: 323711-15
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 149
    Switch Cover – Part Number: 327500-00
    Switch Cover
    Part Number: 327500-00
      Special Order
    $21.27
  • 150
    Lock Button – Part Number: 327503-02
    Lock Button
    Part Number: 327503-02
      Special Order
    $6.16
  • 151
    Spring – Part Number: 323395-31
    Spring
    Part Number: 323395-31
      Special Order
    $6.16
  • 152
    Lever – Part Number: 327501-00
    Lever
    Part Number: 327501-00
      No Longer Available
  • 153
    Cap – Part Number: 327509-00
    Cap
    Part Number: 327509-00
      Special Order
    $6.16
  • 800
    Grease – Part Number: 328771-07
    Grease
    Part Number: 328771-07
      In Stock
    $14.06
  • 800
    Grease – Part Number: 487142-02
    Grease
    Part Number: 487142-02
      No Longer Available
  • 800
    Grease – Part Number: 487142-02
    Grease
    Part Number: 487142-02
      No Longer Available
  • 816
    Ident. Label – Part Number: 329151-01
    Ident. Label
    Part Number: 329151-01
      No Longer Available
  • 821
    NP: DW570K T1 – Part Number: 329578-15
    NP: DW570K T1
    Part Number: 329578-15
      No Longer Available
  • 836
    Service Tool – Part Number: 559613-99
    Service Tool
    Part Number: 559613-99
      No Longer Available
  • 836
    Service Tool – Part Number: 559611-99
    Service Tool
    Part Number: 559611-99
      No Longer Available
  • 846
    Service Kit – Part Number: 487095-00
    Service Kit
    Part Number: 487095-00
      No Longer Available
  • 861
    Kit Box – Part Number: 381297-08
    Kit Box
    Part Number: 381297-08
      No Longer Available
Page B

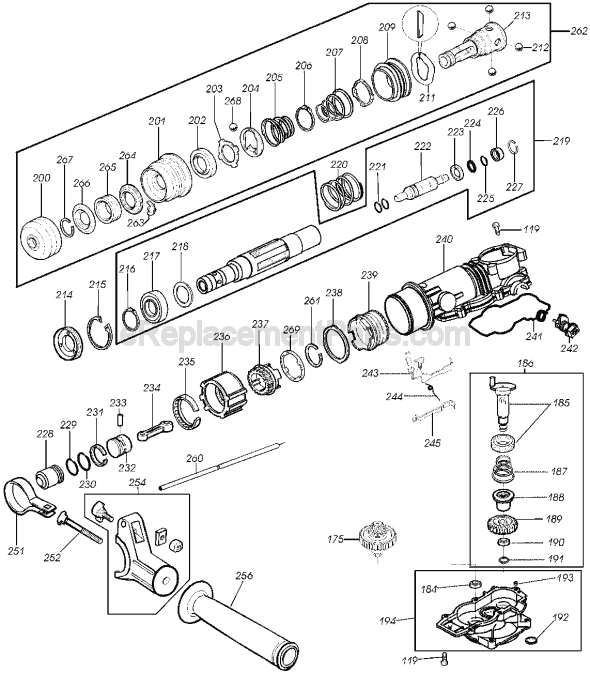

Page B Diagram and Parts List for Type 2 DeWALT Hammer Drill
  • 119
    Screw – Part Number: 324007-11
    Screw
    Part Number: 324007-11
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 175
    Clutch Assembly – Part Number: 492162-00
    Clutch Assembly
    Part Number: 492162-00
      No Longer Available
  • 184
    Bearing,ball – Part Number: 330003-39
    Bearing,ball
    Part Number: 330003-39
      In Stock
    $6.16
  • 185
    Bearing Assembly – Part Number: 487074-49
    Bearing Assembly
    Part Number: 487074-49
      No Longer Available
  • 186
    Crankshaft – Part Number: 575736-00
    Crankshaft
    Part Number: 575736-00
      No Longer Available
  • 187
    Spring – Part Number: 328769-00
    Spring
    Part Number: 328769-00
      No Longer Available
  • 188
    Sleeve – Part Number: 327507-00
    Sleeve
    Part Number: 327507-00
      No Longer Available
  • 189
    Gear – Part Number: 574741-00
    Gear
    Part Number: 574741-00
      No Longer Available
  • 190
    Bearing – Part Number: 323872-05
    Bearing
    Part Number: 323872-05
      No Longer Available
  • 191
    Circlip – Part Number: 324822-05
    Circlip
    Part Number: 324822-05
      No Longer Available
  • 192
    Seal – Part Number: 327141-03
    Seal
    Part Number: 327141-03
      In Stock
    $22.50
  • 193
    Sleeve – Part Number: 327575-00
    Sleeve
    Part Number: 327575-00
      No Longer Available
  • 194
    Lower HSG. Assembly – Part Number: 327568-00
    Lower HSG. Assembly
    Part Number: 327568-00
      No Longer Available
  • 200
    Lip Seal – Part Number: 487147-00
    Lip Seal
    Part Number: 487147-00
      No Longer Available
  • 201
    Collar – Part Number: 487149-00
    Collar
    Part Number: 487149-00
      No Longer Available
  • 202
    Washer – Part Number: 487146-00
    Washer
    Part Number: 487146-00
      No Longer Available
  • 203
    Guide – Part Number: 487148-00
    Guide
    Part Number: 487148-00
      No Longer Available
  • 204
    Washer – Part Number: 487153-00
    Washer
    Part Number: 487153-00
      Special Order
    $6.16
  • 205
    Spring – Part Number: 487160-00
    Spring
    Part Number: 487160-00
      No Longer Available
  • 206
    Circlip – Part Number: 324822-00
    Circlip
    Part Number: 324822-00
      No Longer Available
  • 207
    Spring – Part Number: 487118-00
    Spring
    Part Number: 487118-00
      On Order
    Minimum Quantity of 2 required
    $6.16
  • 208
    Locking Ring – Part Number: 327540-00
    Locking Ring
    Part Number: 327540-00
      No Longer Available
  • 209
    Holder – Part Number: 327541-00
    Holder
    Part Number: 327541-00
      No Longer Available
  • 211
    Spring Washer – Part Number: 327594-00
    Spring Washer
    Part Number: 327594-00
      No Longer Available
  • 212
    Ball – Part Number: 487033-00
    Ball
    Part Number: 487033-00
      No Longer Available
  • 213
    Spindle – Part Number: 487145-00
    Spindle
    Part Number: 487145-00
      No Longer Available
  • 214
    Seal – Part Number: 327141-01
    Seal
    Part Number: 327141-01
      Special Order
    $6.16
  • 215
    Clip – Part Number: 575279-00
    Clip
    Part Number: 575279-00
      No Longer Available
  • 216
    Retainer – Part Number: 324822-06
    Retainer
    Part Number: 324822-06
      No Longer Available
  • 217
    Bearing – Part Number: 330003-46
    Bearing
    Part Number: 330003-46
      No Longer Available
  • 218
    Damper – Part Number: 574840-00
    Damper
    Part Number: 574840-00
      No Longer Available
  • 219
    Spindle Assembly – Part Number: 575737-00
    Spindle Assembly
    Part Number: 575737-00
      No Longer Available
  • 220
    Spring – Part Number: 323395-26
    Spring
    Part Number: 323395-26
      No Longer Available
  • 221
    O-Ring – Part Number: 323711-39
    O-Ring
    Part Number: 323711-39
      No Longer Available
  • 222
    Beat Piece – Part Number: 487414-00
    Beat Piece
    Part Number: 487414-00
      No Longer Available
  • 223
    Washer – Part Number: 327533-00
    Washer
    Part Number: 327533-00
      No Longer Available
  • 224
    O-Ring – Part Number: 323711-31
    O-Ring
    Part Number: 323711-31
      No Longer Available
  • 225
    O-Ring – Part Number: 323711-32
    O-Ring
    Part Number: 323711-32
      No Longer Available
  • 226
    Bush – Part Number: 327532-00
    Bush
    Part Number: 327532-00
      No Longer Available
  • 227
    Retainer – Part Number: 323762-06
    Retainer
    Part Number: 323762-06
      No Longer Available
  • 228
    Ram – Part Number: N425627
    Ram
    Part Number: N425627
      Special Order
    $216.35
  • 229
    O-Ring – Part Number: 487037-00
    O-Ring
    Part Number: 487037-00
      In Stock
    $13.26
  • 230
    Ring,o – Part Number: 323711-10
    Ring,o
    Part Number: 323711-10
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 231
    Piston Ring – Part Number: 325905-01
    Piston Ring
    Part Number: 325905-01
      Special Order
    $6.16
  • 232
    Piston – Part Number: 327520-00
    Piston
    Part Number: 327520-00
      Special Order
    $17.47
  • 233
    Pin – Part Number: 329818-00
    Pin
    Part Number: 329818-00
      Special Order
    $6.16
  • 234
    Connecting Rod – Part Number: 327519-00
    Connecting Rod
    Part Number: 327519-00
      No Longer Available
  • 235
    Ring – Part Number: 327492-00
    Ring
    Part Number: 327492-00
      No Longer Available
  • 236
    Bushing – Part Number: 327528-00
    Bushing
    Part Number: 327528-00
      No Longer Available
  • 237
    Sleeve – Part Number: 327527-00
    Sleeve
    Part Number: 327527-00
      No Longer Available
  • 238
    Washer – Part Number: 327553-00
    Washer
    Part Number: 327553-00
      No Longer Available
  • 239
    Clutch Assembly – Part Number: 492162-00
    Clutch Assembly
    Part Number: 492162-00
      No Longer Available
  • 240
    Housing Assembly. – Part Number: 477193-00
    Housing Assembly.
    Part Number: 477193-00
      No Longer Available
  • 241
    Seal – Part Number: 327518-00
    Seal
    Part Number: 327518-00
      Special Order
    $6.16
  • 242
    Cam – Part Number: 327502-00
    Cam
    Part Number: 327502-00
      Special Order
    $6.16
  • 243
    Lever – Part Number: 327505-00
    Lever
    Part Number: 327505-00
      Special Order
    $6.16
  • 244
    Spring – Part Number: 327574-00
    Spring
    Part Number: 327574-00
      Special Order
    $6.16
  • 245
    Fork – Part Number: 327504-00
    Fork
    Part Number: 327504-00
      Special Order
    $7.83
  • 251
    Collar – Part Number: 327493-00
    Collar
    Part Number: 327493-00
      No Longer Available
  • 252
    Bolt – Part Number: 327544-00
    Bolt
    Part Number: 327544-00
      Special Order
    Minimum Quantity of 2 required
    $6.16
  • 254
    Clamp – Part Number: 487103-49
    Clamp
    Part Number: 487103-49
      No Longer Available
  • 256
    Handle – Part Number: 327545-00
    Handle
    Part Number: 327545-00
      No Longer Available
  • 260
    Rod,depth – Part Number: 326205-00
    Rod,depth
    Part Number: 326205-00
      In Stock
    $6.16
  • 261
    Retainer – Part Number: 323763-07
    Retainer
    Part Number: 323763-07
      No Longer Available
  • 262
    Tool Holder Assy – Part Number: 575568-00
    Tool Holder Assy
    Part Number: 575568-00
      No Longer Available
  • 263
    Insert – Part Number: 487126-00
    Insert
    Part Number: 487126-00
      No Longer Available
  • 264
    Washer – Part Number: 487150-00
    Washer
    Part Number: 487150-00
      No Longer Available
  • 265
    Damper – Part Number: 487152-00
    Damper
    Part Number: 487152-00
      No Longer Available
  • 266
    Washer – Part Number: 487151-00
    Washer
    Part Number: 487151-00
      No Longer Available
  • 267
    Retainer – Part Number: 323762-09
    Retainer
    Part Number: 323762-09
      No Longer Available
  • 268
    Ball – Part Number: 487033-01
    Ball
    Part Number: 487033-01
      No Longer Available
  • 269
    Washer – Part Number: 329590-00
    Washer
    Part Number: 329590-00
      No Longer Available

Questions & Answers

?

Our customer Service team is at the ready daily to answer your part and product questions.

We're sorry, but our Q&A experts are temporarily unavailable.
Please check back later if you still haven't found the answer you need.

Ask our Team

We have a dedicated staff with decades of collective experience in helping customers just like you purchase parts to repair their products.
