DeWALT 220V SDS Hammer Hammer Drill Replacement Parts For Model DW567 (Type 3)

DeWALT Parts We Sell Only Genuine DeWALT Parts

Popular Parts for DW567

Search Within Model

Questions & Answers for DeWALT DW567
Browse all Parts Search by Area
Page A Diagram and Parts List for Type 3 DeWALT
Page A
Previous Showing All Parts Next
Page A

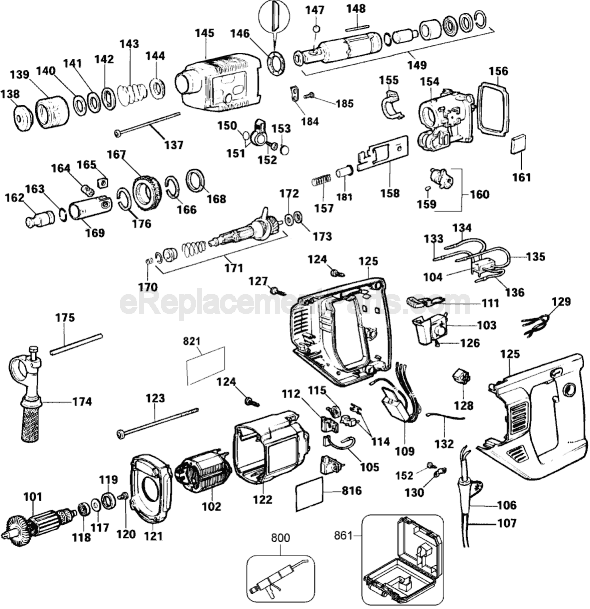

Page A Diagram and Parts List for Type 3 DeWALT
  • 101
    Armature – Part Number: 377762-04
    Armature
    Part Number: 377762-04
      No Longer Available
  • 102
    Field – Part Number: 373874-09
    Field
    Part Number: 373874-09
      Special Order
    $45.19
  • 103
    Switch – Part Number: 324556-49
    Switch
    Part Number: 324556-49
      In Stock
    $13.40
  • 104
    Switch – Part Number: 324400-00
    Switch
    Part Number: 324400-00
      No Longer Available
  • 105
    Brush – Part Number: 323660-00
    Brush
    Part Number: 323660-00
    ★★★★★
    ★★★★★
    (3)
      In Stock
    $9.82
  • 106
    Cord Protector – Part Number: 770235
    Cord Protector
    Part Number: 770235
      In Stock
    $4.13
  • 107
    Cord/10/16-2SJ – Part Number: 330081-03
    Cord/10/16-2SJ
    Part Number: 330081-03
      No Longer Available
  • 109
    Module – Part Number: 324552-02
    Module
    Part Number: 324552-02
      No Longer Available
  • 111
    Lever – Part Number: 323490-08
    Lever
    Part Number: 323490-08
      No Longer Available
  • 112
    Holder,Brush – Part Number: 323496-01
    Holder,Brush
    Part Number: 323496-01
      No Longer Available
  • 114
    Plug,Two-Way – Part Number: 323482-00
    Plug,Two-Way
    Part Number: 323482-00
      No Longer Available
  • 115
    Spring – Part Number: 872843-00
    Spring
    Part Number: 872843-00
      No Longer Available
  • 117
    Washer – Part Number: 949876-25
    Washer
    Part Number: 949876-25
      No Longer Available
  • 118
    Ball Bearing – Part Number: 330003-31
    Ball Bearing
    Part Number: 330003-31
      In Stock
    $6.15
  • 119
    Bearing Cover – Part Number: 870052
    Bearing Cover
    Part Number: 870052
      Special Order
    $6.15
  • 120
    Screw – Part Number: 329794-00
    Screw
    Part Number: 329794-00
      No Longer Available
  • 121
    Baffle – Part Number: 329826-03
    Baffle
    Part Number: 329826-03
      No Longer Available
  • 122
    Field Case – Part Number: 324188-05
    Field Case
    Part Number: 324188-05
      No Longer Available
  • 123
    Screw – Part Number: 911250-00
    Screw
    Part Number: 911250-00
      No Longer Available
  • 125
    Handle and Cover – Part Number: 324189-05
    Handle and Cover
    Part Number: 324189-05
      No Longer Available
  • 126
    Screw – Part Number: 911026-00
    Screw
    Part Number: 911026-00
      Special Order
    Minimum Quantity of 2 required
    $4.13
  • 127
    Screw – Part Number: 330065-13
    Screw
    Part Number: 330065-13
      In Stock
    Minimum Quantity of 2 required
    $4.13
  • 128
    Connector – Part Number: 323534-00
    Connector
    Part Number: 323534-00
      Special Order
    $5.16
  • 129
    Lead – Part Number: 323635-10
    Lead
    Part Number: 323635-10
      No Longer Available
  • 130
    Cord Clamp – Part Number: 821070
    Cord Clamp
    Part Number: 821070
      In Stock
    $4.13
  • 132
    Lead – Part Number: 320867-00
    Lead
    Part Number: 320867-00
      No Longer Available
  • 133
    LEAD-BLK,210mm – Part Number: 322075-00
    LEAD-BLK,210mm
    Part Number: 322075-00
      No Longer Available
  • 134
    Lead – Part Number: 323635-03
    Lead
    Part Number: 323635-03
      No Longer Available
  • 135
    Wire – Part Number: 322076-00
    Wire
    Part Number: 322076-00
      No Longer Available
  • 136
    Lead Wire – Part Number: 323635-02
    Lead Wire
    Part Number: 323635-02
      No Longer Available
  • 137
    Screw – Part Number: 324044-01
    Screw
    Part Number: 324044-01
      No Longer Available
  • 138
    Cap – Part Number: 323489-00
    Cap
    Part Number: 323489-00
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $6.15
  • 139
    Collar – Part Number: 429993-00
    Collar
    Part Number: 429993-00
      No Longer Available
  • 140
    Spacer – Part Number: 323480-00
    Spacer
    Part Number: 323480-00
      No Longer Available
  • 141
    Washer – Part Number: 323492-00
    Washer
    Part Number: 323492-00
      No Longer Available
  • 142
    Washer – Part Number: 578387-00
    Washer
    Part Number: 578387-00
    ★★★★★
    ★★★★★
    (3)
      In Stock
    $6.69
  • 143
    Spring – Part Number: 871690
    Spring
    Part Number: 871690
      In Stock
    Minimum Quantity of 2 required
    $5.16
  • 144
    Washer – Part Number: 324432-00
    Washer
    Part Number: 324432-00
      No Longer Available
  • 145
    Gear Case – Part Number: 329968-01
    Gear Case
    Part Number: 329968-01
      No Longer Available
  • 146
    Washer – Part Number: 329907-00
    Washer
    Part Number: 329907-00
      No Longer Available
  • 147
    Ball – Part Number: 583890-00
    Ball
    Part Number: 583890-00
    ★★★★★
    ★★★★★
    (6)
      In Stock
    $6.15
  • 148
    Pin – Part Number: 325880-03
    Pin
    Part Number: 325880-03
      No Longer Available
  • 148
    Pin – Part Number: 325880-05
    Pin
    Part Number: 325880-05
      No Longer Available
  • 149
    Spindle Assembly – Part Number: 577080-01
    Spindle Assembly
    Part Number: 577080-01
      No Longer Available
  • 150
    Seal – Part Number: 916323-00
    Seal
    Part Number: 916323-00
      No Longer Available
  • 151
    Lever – Part Number: 327119-00
    Lever
    Part Number: 327119-00
      No Longer Available
  • 152
    Screw,M3.5 X 12 – Part Number: 323924-08
    Screw,M3.5 X 12
    Part Number: 323924-08
      In Stock
    $4.13
  • 153
    Cover – Part Number: 328809-00
    Cover
    Part Number: 328809-00
      No Longer Available
  • 154
    Casting – Part Number: 327100-00S
    Casting
    Part Number: 327100-00S
      Special Order
    $26.38
  • 155
    Shield – Part Number: 328507-00
    Shield
    Part Number: 328507-00
      No Longer Available
  • 156
    Seal – Part Number: 323572-00
    Seal
    Part Number: 323572-00
      No Longer Available
  • 157
    Spring – Part Number: 323395-17
    Spring
    Part Number: 323395-17
      Special Order
    $4.13
  • 158
    Cam and Plate – Part Number: 487047-49
    Cam and Plate
    Part Number: 487047-49
      Special Order
    $6.07
  • 159
    Detent – Part Number: 326467-00
    Detent
    Part Number: 326467-00
      In Stock
    $5.37
  • 160
    Cam – Part Number: 327094-01
    Cam
    Part Number: 327094-01
      No Longer Available
  • 161
    Filter – Part Number: 327093-00
    Filter
    Part Number: 327093-00
      Special Order
    $4.13
  • 162
    Ram – Part Number: N032136
    Ram
    Part Number: N032136
      No Longer Available
  • 163
    O Ring – Part Number: 577168-00
    O Ring
    Part Number: 577168-00
      In Stock
    Minimum Quantity of 2 required
    $4.13
  • 164
    Axle – Part Number: 487143-00
    Axle
    Part Number: 487143-00
      Special Order
    $4.13
  • 165
    Shim – Part Number: 327072-00
    Shim
    Part Number: 327072-00
      Special Order
    $4.13
  • 166
    Circlip – Part Number: 323762-02
    Circlip
    Part Number: 323762-02
      Special Order
    $4.13
  • 167
    Clutch Assembly – Part Number: 487401-01
    Clutch Assembly
    Part Number: 487401-01
      Special Order
    $11.07
  • 168
    Ring – Part Number: 327074-00
    Ring
    Part Number: 327074-00
      Special Order
    $4.13
  • 169
    Piston – Part Number: 487067-00
    Piston
    Part Number: 487067-00
      No Longer Available
  • 170
    Spring – Part Number: 323395-33
    Spring
    Part Number: 323395-33
      Special Order
    $4.13
  • 171
    Intershaft – Part Number: 327101-01
    Intershaft
    Part Number: 327101-01
      Special Order
    $140.38
  • 172
    Bearing – Part Number: 324430-03
    Bearing
    Part Number: 324430-03
      No Longer Available
  • 173
    Washer – Part Number: 324431-03
    Washer
    Part Number: 324431-03
      Special Order
    $4.13
  • 174
    Handle Assembly – Part Number: 939794-00
    Handle Assembly
    Part Number: 939794-00
      No Longer Available
  • 175
    Depth Stop – Part Number: 580787-00
    Depth Stop
    Part Number: 580787-00
      In Stock
    $4.13
  • 176
    Circlip – Part Number: 323762-08
    Circlip
    Part Number: 323762-08
      No Longer Available
  • 181
    Sleeve – Part Number: 329211-00
    Sleeve
    Part Number: 329211-00
      Special Order
    $4.13
  • 184
    Locking Plate – Part Number: 577058-00
    Locking Plate
    Part Number: 577058-00
      Special Order
    $4.13
  • 185
    Screw – Part Number: 330019-11
    Screw
    Part Number: 330019-11
    ★★★★★
    ★★★★★
    (2)
      On Order
    Minimum Quantity of 2 required
    $5.16
  • 800
    Grease – Part Number: 870889-02
    Grease
    Part Number: 870889-02
      In Stock
    $23.04
  • 800
    Grease – Part Number: 870889-03
    Grease
    Part Number: 870889-03
      In Stock
    $9.58
  • 816
    ID Label – Part Number: 578775-00
    ID Label
    Part Number: 578775-00
      No Longer Available
  • 821
    Rating Plate – Part Number: 569037-00
    Rating Plate
    Part Number: 569037-00
      Special Order
    $4.13
  • 861
    Kit Box – Part Number: 577646-01
    Kit Box
    Part Number: 577646-01
      No Longer Available
