DeWALT 5/8 SDS Rotary Hammer Hammer Drill Replacement Parts For Model DW553 (Type 100)

DeWALT Parts We Sell Only Genuine DeWALT Parts

Popular Parts for DW553

Search Within Model

Questions & Answers for DeWALT DW553
Browse all Parts Search by Area

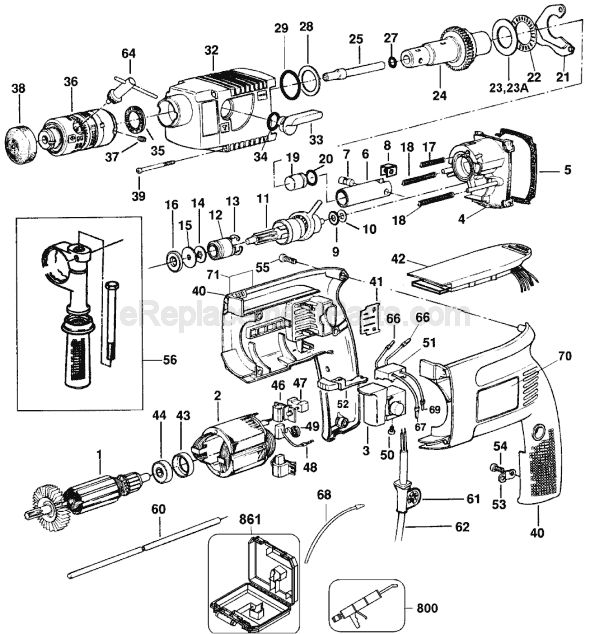

Page A Diagram and Parts List for Type 100 DeWALT
Page A
Previous Showing All Parts Next
Page A
Page A Diagram and Parts List for Type 100 DeWALT
  • 1
    Armature and Fan – Part Number: 323497-01
    Armature and Fan
    Part Number: 323497-01
      No Longer Available
  • 2
    Field – Part Number: 873875-00
    Field
    Part Number: 873875-00
      Special Order
    $12.43
  • 3
    Switch – Part Number: 324556-49
    Switch
    Part Number: 324556-49
      In Stock
    $13.40
  • 4
    Housing – Part Number: 323777-00
    Housing
    Part Number: 323777-00
      No Longer Available
  • 5
    Seal – Part Number: 323572-00
    Seal
    Part Number: 323572-00
      No Longer Available
  • 6
    Piston – Part Number: 325734-49
    Piston
    Part Number: 325734-49
      No Longer Available
  • 7
    Axle – Part Number: 323569-00
    Axle
    Part Number: 323569-00
      No Longer Available
  • 8
    Spring – Part Number: 324487-00
    Spring
    Part Number: 324487-00
      No Longer Available
  • 9
    Bearing – Part Number: 324430-03
    Bearing
    Part Number: 324430-03
      No Longer Available
  • 10
    Washer – Part Number: 324431-03
    Washer
    Part Number: 324431-03
      Special Order
    $4.13
  • 11
    Gear – Part Number: 323776-00
    Gear
    Part Number: 323776-00
      No Longer Available
  • 12
    Sleeve – Part Number: 325232-01
    Sleeve
    Part Number: 325232-01
      No Longer Available
  • 13
    Ring – Part Number: 323487-00
    Ring
    Part Number: 323487-00
      No Longer Available
  • 14
    Spring,Washer – Part Number: 325294-00
    Spring,Washer
    Part Number: 325294-00
      No Longer Available
  • 15
    Washer – Part Number: 324431-00
    Washer
    Part Number: 324431-00
      No Longer Available
  • 16
    Bearing – Part Number: 324430-00
    Bearing
    Part Number: 324430-00
      No Longer Available
  • 17
    Spring – Part Number: 323395-00
    Spring
    Part Number: 323395-00
      Special Order
    $4.13
  • 18
    Spring – Part Number: 323395-02
    Spring
    Part Number: 323395-02
      No Longer Available
  • 19
    Ram – Part Number: 323567-00
    Ram
    Part Number: 323567-00
      No Longer Available
  • 20
    Ring,O – Part Number: 323711-24
    Ring,O
    Part Number: 323711-24
      No Longer Available
  • 21
    Plate – Part Number: 323488-00
    Plate
    Part Number: 323488-00
      No Longer Available
  • 22
    Bearing – Part Number: 324430-01
    Bearing
    Part Number: 324430-01
      No Longer Available
  • 23
    Washer – Part Number: 324431-01
    Washer
    Part Number: 324431-01
      No Longer Available
  • 23A
    Washer – Part Number: 325896-00
    Washer
    Part Number: 325896-00
      No Longer Available
  • 24
    Spindle and Gear – Part Number: 326227-49
    Spindle and Gear
    Part Number: 326227-49
      No Longer Available
  • 27
    Seal – Part Number: 323711-00
    Seal
    Part Number: 323711-00
      No Longer Available
  • 28
    Washer – Part Number: 323753-01
    Washer
    Part Number: 323753-01
      No Longer Available
  • 29
    Seal – Part Number: 323711-04
    Seal
    Part Number: 323711-04
      No Longer Available
  • 32
    Housing – Part Number: 323774-03
    Housing
    Part Number: 323774-03
      No Longer Available
  • 33
    Lever – Part Number: 323493-00
    Lever
    Part Number: 323493-00
      No Longer Available
  • 34
    Seal – Part Number: 323711-03
    Seal
    Part Number: 323711-03
      No Longer Available
  • 35
    Washer – Part Number: 324432-00
    Washer
    Part Number: 324432-00
      No Longer Available
  • 36
    Chuck – Part Number: 323927-03
    Chuck
    Part Number: 323927-03
      No Longer Available
  • 39
    Screw – Part Number: 324044-02
    Screw
    Part Number: 324044-02
      No Longer Available
  • 40
    Housing and Cover – Part Number: 323505-09
    Housing and Cover
    Part Number: 323505-09
      No Longer Available
  • 41
    Cover – Part Number: 323758-00
    Cover
    Part Number: 323758-00
      No Longer Available
  • 42
    Module and Cover – Part Number: 324486-11
    Module and Cover
    Part Number: 324486-11
      No Longer Available
  • 43
    Cap – Part Number: 323481-00
    Cap
    Part Number: 323481-00
      Special Order
    $4.13
  • 44
    Bearing – Part Number: 605040-63
    Bearing
    Part Number: 605040-63
      Special Order
    $6.15
  • 46
    Holder,Brush – Part Number: 323496-01
    Holder,Brush
    Part Number: 323496-01
      No Longer Available
  • 47
    Plug,Two-Way – Part Number: 323482-00
    Plug,Two-Way
    Part Number: 323482-00
      No Longer Available
  • 48
    Brush – Part Number: 323660-00
    Brush
    Part Number: 323660-00
    ★★★★★
    ★★★★★
    (3)
      In Stock
    $9.82
  • 49
    Spring – Part Number: 872843-00
    Spring
    Part Number: 872843-00
      No Longer Available
  • 50
    Screw – Part Number: 734892-00
    Screw
    Part Number: 734892-00
      No Longer Available
  • 51
    Switch – Part Number: 324400-00
    Switch
    Part Number: 324400-00
      No Longer Available
  • 52
    Lever – Part Number: 323490-08
    Lever
    Part Number: 323490-08
      No Longer Available
  • 53
    Cord Clamp – Part Number: 821070
    Cord Clamp
    Part Number: 821070
      In Stock
    $4.13
  • 54
    Screw,M3.5 X 12 – Part Number: 323924-08
    Screw,M3.5 X 12
    Part Number: 323924-08
      In Stock
    $4.13
  • 56
    Handle Assembly – Part Number: 939794-00
    Handle Assembly
    Part Number: 939794-00
      No Longer Available
  • 60
    Depth Stop – Part Number: 580787-00
    Depth Stop
    Part Number: 580787-00
      In Stock
    $4.13
  • 61
    Cord Protector – Part Number: 321267-00
    Cord Protector
    Part Number: 321267-00
      No Longer Available
  • 62
    Cord-set – Part Number: 330076-20
    Cord-set
    Part Number: 330076-20
      In Stock
    $36.20
  • 64
    Key,Chuck – Part Number: 324434-01
    Key,Chuck
    Part Number: 324434-01
      No Longer Available
  • 66
    Lead Wire – Part Number: 323635-12
    Lead Wire
    Part Number: 323635-12
      No Longer Available
  • 67
    Lead Wire – Part Number: 323635-02
    Lead Wire
    Part Number: 323635-02
      No Longer Available
  • 68
    Wire-Connection – Part Number: 878756-00
    Wire-Connection
    Part Number: 878756-00
      Special Order
    $4.13
  • 69
    Lead Wire – Part Number: 323635-09
    Lead Wire
    Part Number: 323635-09
      No Longer Available
  • 800
    Grease:4 LB Can – Part Number: 429698-00
    Grease:4 LB Can
    Part Number: 429698-00
      In Stock
    $126.43
  • 861
    Kit Box – Part Number: 577646-01
    Kit Box
    Part Number: 577646-01
      No Longer Available
