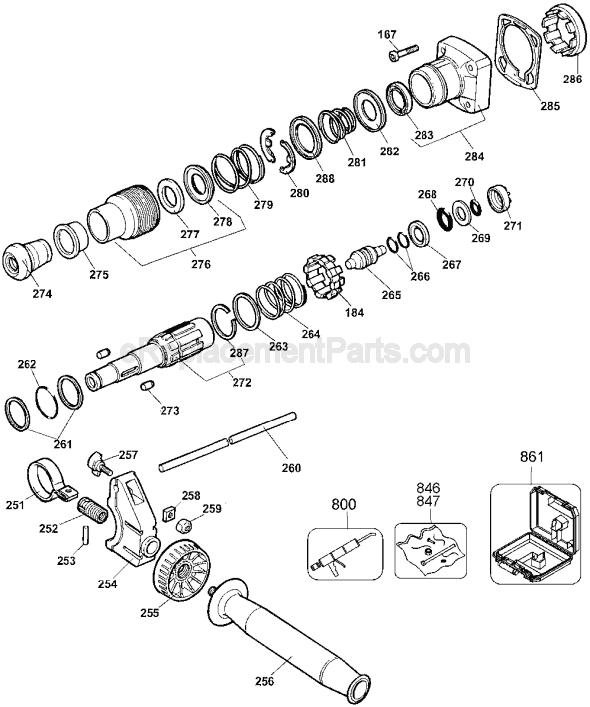

Page A Diagram and Parts List for Type 3 DeWALT Hammer Drill
Page A
Page B Diagram and Parts List for Type 3 DeWALT Hammer Drill
Page B
Previous Showing All Parts Next
Page A
Page A Diagram and Parts List for Type 3 DeWALT Hammer Drill
  • 167
    Screw – Part Number: 918825-02
    Screw
    Part Number: 918825-02
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 184
    Lock,Spindle – Part Number: 1005697-00
    Lock,Spindle
    Part Number: 1005697-00
      No Longer Available
  • 251
    Collar – Part Number: 326555-00
    Collar
    Part Number: 326555-00
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $8.05
  • 252
    Bushing – Part Number: 326552-00
    Bushing
    Part Number: 326552-00
      In Stock
    $10.10
  • 253
    Pin – Part Number: N079374
    Pin
    Part Number: N079374
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 254
    Body – Part Number: N021108
    Body
    Part Number: N021108
      In Stock
    $5.16
  • 255
    Ring,Locking – Part Number: 326553-00
    Ring,Locking
    Part Number: 326553-00
      Special Order
    $21.38
  • 256
    Handle – Part Number: N021120
    Handle
    Part Number: N021120
      Special Order
    $27.08
  • 257
    Screw,wing – Part Number: 326573-00
    Screw,wing
    Part Number: 326573-00
      Special Order
    $5.95
  • 258
    Nut – Part Number: 326556-00
    Nut
    Part Number: 326556-00
      Special Order
    $5.95
  • 259
    Nut,stop – Part Number: 330021-01
    Nut,stop
    Part Number: 330021-01
      In Stock
    $5.95
  • 260
    Rod,depth – Part Number: 326205-00
    Rod,depth
    Part Number: 326205-00
      In Stock
    $5.95
  • 261
    Washer – Part Number: 323753-11
    Washer
    Part Number: 323753-11
      In Stock
    $5.95
  • 262
    Ring,o – Part Number: 323711-14
    Ring,o
    Part Number: 323711-14
      No Longer Available
  • 263
    Washer – Part Number: 323753-14
    Washer
    Part Number: 323753-14
      In Stock
    $5.95
  • 264
    Spring – Part Number: 323395-07
    Spring
    Part Number: 323395-07
      On Order
    Minimum Quantity of 2 required
    $5.95
  • 265
    Beat Piece – Part Number: 579581-00
    Beat Piece
    Part Number: 579581-00
      No Longer Available
  • 266
    Seal – Part Number: 577484-00
    Seal
    Part Number: 577484-00
      No Longer Available
  • 266
    Ring,o – Part Number: 323711-10
    Ring,o
    Part Number: 323711-10
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 267
    Washer – Part Number: 582381-00
    Washer
    Part Number: 582381-00
      Special Order
    $6.72
  • 268
    O Ring – Part Number: 577744-02
    O Ring
    Part Number: 577744-02
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 269
    Washer – Part Number: 326688-00
    Washer
    Part Number: 326688-00
      No Longer Available
  • 270
    O Ring – Part Number: N210233
    O Ring
    Part Number: N210233
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 271
    Cap – Part Number: 326044-00
    Cap
    Part Number: 326044-00
      No Longer Available
  • 272
    Spindle Assembly – Part Number: 493133-00
    Spindle Assembly
    Part Number: 493133-00
      Special Order
    $244.35
  • 273
    Roller – Part Number: 325878-00
    Roller
    Part Number: 325878-00
      In Stock
    $8.97
  • 274
    Lip Seal – Part Number: 329816-00
    Lip Seal
    Part Number: 329816-00
      In Stock
    $13.65
  • 275
    Collar – Part Number: 326575-02
    Collar
    Part Number: 326575-02
      No Longer Available
  • 276
    Sleeve – Part Number: 479247-00
    Sleeve
    Part Number: 479247-00
      In Stock
    $11.70
  • 277
    Sleeve – Part Number: 479247-00
    Sleeve
    Part Number: 479247-00
      In Stock
    $11.70
  • 278
    Sleeve – Part Number: 479247-00
    Sleeve
    Part Number: 479247-00
      In Stock
    $11.70
  • 279
    Spring – Part Number: 323395-06
    Spring
    Part Number: 323395-06
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 280
    Washer,half – Part Number: 325929-00
    Washer,half
    Part Number: 325929-00
    ★★★★★
    ★★★★★
    (1)
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 281
    Spring – Part Number: 487118-00
    Spring
    Part Number: 487118-00
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 282
    Guide,Spring – Part Number: 325930-00
    Guide,Spring
    Part Number: 325930-00
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 283
    Seal,lip – Part Number: 327141-00
    Seal,lip
    Part Number: 327141-00
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 284
    Casting Assembly – Part Number: 326125-00
    Casting Assembly
    Part Number: 326125-00
      No Longer Available
  • 285
    Gasket – Part Number: 325935-00
    Gasket
    Part Number: 325935-00
      No Longer Available
  • 286
    Lock,Spindle – Part Number: 588560-00
    Lock,Spindle
    Part Number: 588560-00
      In Stock
    $6.38
  • 287
    Ring – Part Number: 323763-04
    Ring
    Part Number: 323763-04
      No Longer Available
  • 288
    Guide – Part Number: 327208-00
    Guide
    Part Number: 327208-00
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 800
    Grease – Part Number: 328771-02
    Grease
    Part Number: 328771-02
      In Stock
    $21.92
  • 846
    Kit,Maintenance – Part Number: 327467-04
    Kit,Maintenance
    Part Number: 327467-04
      No Longer Available
  • 847
    Repair Kit – Part Number: 576171-00
    Repair Kit
    Part Number: 576171-00
      Special Order
    $36.69
  • 861
    Box,Kit – Part Number: 381297-01
    Box,Kit
    Part Number: 381297-01
      No Longer Available
Page B

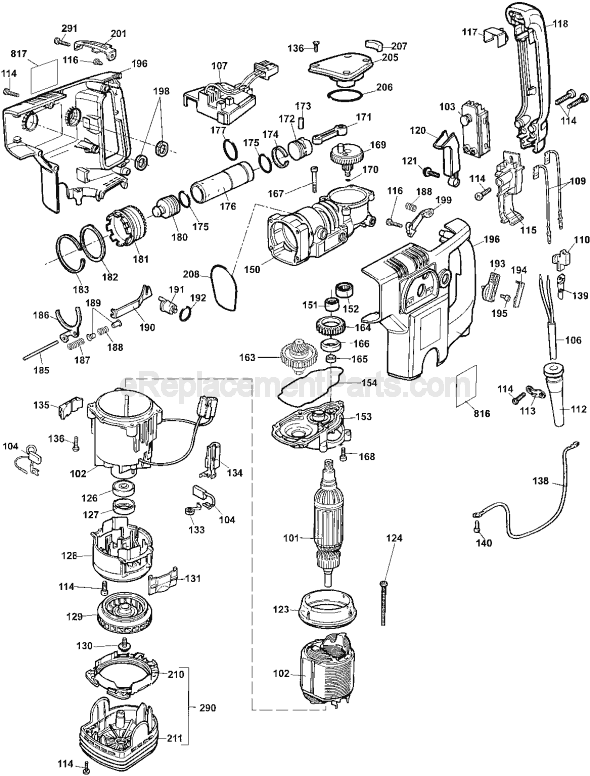

Page B Diagram and Parts List for Type 3 DeWALT Hammer Drill
