DeWALT Hammer Drill Replacement Parts For Model DW515 (Type 4)

DeWALT Parts We Sell Only Genuine DeWALT Parts

Popular Parts for DW515

Search Within Model

Browse all Parts Search by Area

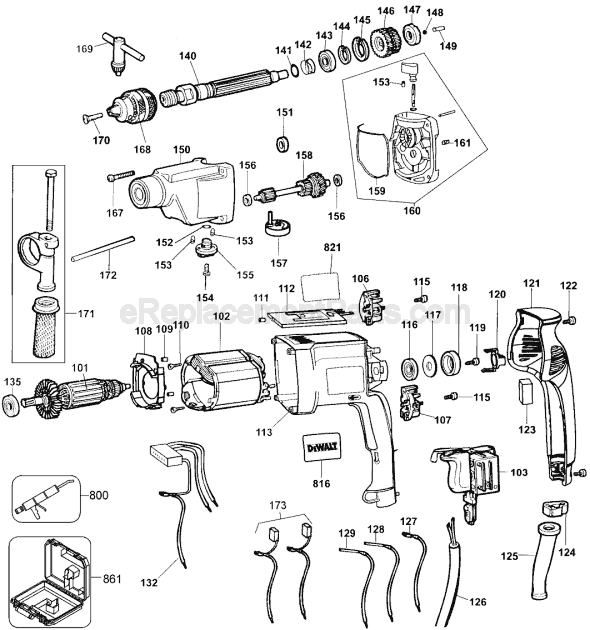

Page A Diagram and Parts List for Type 4 DeWALT Hammer Drill
Page A
Previous Showing All Parts Next
Page A
Page A Diagram and Parts List for Type 4 DeWALT Hammer Drill
  • 101
    Armature – Part Number: 327471-03
    Armature
    Part Number: 327471-03
      No Longer Available
  • 102
    Field – Part Number: 1005531-03
    Field
    Part Number: 1005531-03
      Special Order
    $48.28
  • 103
    Switch – Part Number: 494637-01
    Switch
    Part Number: 494637-01
      No Longer Available
  • 106
    Brush Holder – Part Number: 401878-01
    Brush Holder
    Part Number: 401878-01
      Special Order
    $6.16
  • 107
    Brush Hldr.Assembly – Part Number: 401877-01
    Brush Hldr.Assembly
    Part Number: 401877-01
      Special Order
    $6.16
  • 108
    Baffle,Fan – Part Number: 327293-00
    Baffle,Fan
    Part Number: 327293-00
      No Longer Available
  • 109
    Rubber Plug – Part Number: 949638-01
    Rubber Plug
    Part Number: 949638-01
      Special Order
    $6.16
  • 110
    Screw – Part Number: 5103541-00
    Screw
    Part Number: 5103541-00
    ★★★★★
    ★★★★★
    (1)
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 113
    Housing – Part Number: 584038-01
    Housing
    Part Number: 584038-01
      Special Order
    $21.67
  • 115
    Screw – Part Number: 930284-01
    Screw
    Part Number: 930284-01
      Special Order
    $6.16
  • 116
    Bearing,Ball – Part Number: 330003-19
    Bearing,Ball
    Part Number: 330003-19
      In Stock
    $6.16
  • 117
    Washer – Part Number: 949876-25
    Washer
    Part Number: 949876-25
      No Longer Available
  • 118
    Bearing Cover – Part Number: 870052
    Bearing Cover
    Part Number: 870052
      Special Order
    $6.16
  • 119
    Screw – Part Number: 329794-00
    Screw
    Part Number: 329794-00
      No Longer Available
  • 120
    Guide,Cable – Part Number: 327296-00
    Guide,Cable
    Part Number: 327296-00
      Special Order
    $6.16
  • 121
    Cover,Switch – Part Number: 327298-01
    Cover,Switch
    Part Number: 327298-01
      No Longer Available
  • 122
    Screw – Part Number: 330065-08
    Screw
    Part Number: 330065-08
      No Longer Available
  • 123
    Bumper – Part Number: 930026-01
    Bumper
    Part Number: 930026-01
      Special Order
    $6.16
  • 124
    Cord Clamp – Part Number: 402648-00
    Cord Clamp
    Part Number: 402648-00
      Special Order
    $6.16
  • 125
    Cord Protector – Part Number: 401751-00
    Cord Protector
    Part Number: 401751-00
      In Stock
    $6.16
  • 126
    Cord-set – Part Number: 330076-20
    Cord-set
    Part Number: 330076-20
      In Stock
    $33.59
  • 135
    Ball Bearing – Part Number: 605040-05
    Ball Bearing
    Part Number: 605040-05
      In Stock
    $10.24
  • 140
    Spindle Assembly – Part Number: 327313-02
    Spindle Assembly
    Part Number: 327313-02
      No Longer Available
  • 141
    O Ring – Part Number: 930028-00
    O Ring
    Part Number: 930028-00
      Special Order
    $6.16
  • 142
    Spring – Part Number: 931890-00
    Spring
    Part Number: 931890-00
      Special Order
    $6.16
  • 143
    Bearing Ball – Part Number: 330003-12
    Bearing Ball
    Part Number: 330003-12
      No Longer Available
  • 144
    Ring – Part Number: 944137-00
    Ring
    Part Number: 944137-00
      No Longer Available
  • 145
    Ring,Seeger – Part Number: 931398-00
    Ring,Seeger
    Part Number: 931398-00
      No Longer Available
  • 146
    Gear – Part Number: 1008288-00
    Gear
    Part Number: 1008288-00
      Special Order
    $50.48
  • 147
    Clutch – Part Number: 945706-00
    Clutch
    Part Number: 945706-00
      In Stock
    $6.16
  • 148
    Ball – Part Number: 917725-00
    Ball
    Part Number: 917725-00
      No Longer Available
  • 149
    Pin – Part Number: 330041-25
    Pin
    Part Number: 330041-25
      No Longer Available
  • 150
    Case,Gear – Part Number: 327311-00
    Case,Gear
    Part Number: 327311-00
      No Longer Available
  • 151
    Ring – Part Number: 1006305-00
    Ring
    Part Number: 1006305-00
      Special Order
    $6.16
  • 152
    Ring,o – Part Number: 323711-34
    Ring,o
    Part Number: 323711-34
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 153
    Detent – Part Number: 326467-00
    Detent
    Part Number: 326467-00
      In Stock
    $6.16
  • 154
    Screw – Part Number: 330065-22
    Screw
    Part Number: 330065-22
      Special Order
    $6.16
  • 155
    Knob – Part Number: 327309-01
    Knob
    Part Number: 327309-01
      No Longer Available
  • 156
    Washer – Part Number: 930102-00
    Washer
    Part Number: 930102-00
      Special Order
    $6.16
  • 157
    Actuator – Part Number: 327314-00
    Actuator
    Part Number: 327314-00
      No Longer Available
  • 158
    Spindle Assembly – Part Number: 577851-00
    Spindle Assembly
    Part Number: 577851-00
      No Longer Available
  • 159
    Seal – Part Number: 327291-00
    Seal
    Part Number: 327291-00
      No Longer Available
  • 160
    Gear Case Cover – Part Number: 583999-00
    Gear Case Cover
    Part Number: 583999-00
      No Longer Available
  • 167
    Screw – Part Number: 580095-00
    Screw
    Part Number: 580095-00
      Special Order
    $6.16
  • 168
    Chuck And Key – Part Number: 5140021-91
    Chuck And Key
    Part Number: 5140021-91
      No Longer Available
  • 168
    Keyless Chuck – Part Number: 330075-59
    Keyless Chuck
    Part Number: 330075-59
      In Stock
    $65.16
  • 169
    Chuck Key – Part Number: 330034-08
    Chuck Key
    Part Number: 330034-08
    ★★★★★
    ★★★★★
    (2)
      In Stock
    $11.50
  • 170
    Screw – Part Number: 575237-00
    Screw
    Part Number: 575237-00
      No Longer Available
  • 171
    Handle,Side – Part Number: 939794-02
    Handle,Side
    Part Number: 939794-02
      In Stock
    $18.52
  • 172
    Depth Stop – Part Number: 580787-00
    Depth Stop
    Part Number: 580787-00
      In Stock
    $6.16
  • 173
    Brush – Part Number: N081423
    Brush
    Part Number: N081423
      No Longer Available
  • 800
    Grease – Part Number: 870889-02
    Grease
    Part Number: 870889-02
      In Stock
    $31.03
  • 800
    Grease – Part Number: 870889-03
    Grease
    Part Number: 870889-03
      In Stock
    $13.01
  • 800
    Grease:4 LB Can – Part Number: 429698-00
    Grease:4 LB Can
    Part Number: 429698-00
      In Stock
    $126.41
  • 816
    Id Label – Part Number: 395047-00
    Id Label
    Part Number: 395047-00
      Special Order
    $6.55
  • 821
    Name Plate – Part Number: 585583-01
    Name Plate
    Part Number: 585583-01
      No Longer Available
  • 861
    Kit Box – Part Number: 577646-01
    Kit Box
    Part Number: 577646-01
      No Longer Available
