Page A Diagram and Parts List for Type 3 DeWALT Hammer Drill
Page A
Previous Showing All Parts Next
Page A

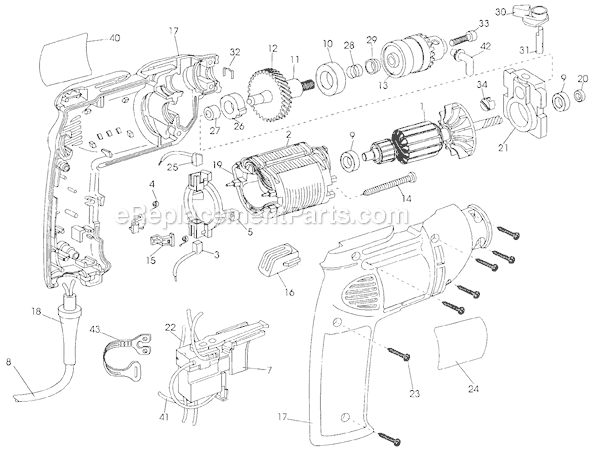

Page A Diagram and Parts List for Type 3 DeWALT Hammer Drill
  • 1
    Armature – Part Number: 185120-01
    Armature
    Part Number: 185120-01
      No Longer Available
  • 2
    Field – Part Number: 185119-01
    Field
    Part Number: 185119-01
      No Longer Available
  • 3
    Brush and Lead – Part Number: 146475-02
    Brush and Lead
    Part Number: 146475-02
      In Stock
    $30.68
  • 4
    Brush Spring – Part Number: 149425-00
    Brush Spring
    Part Number: 149425-00
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 5
    Ring, Br.hldr. – Part Number: 148325-01
    Ring, Br.hldr.
    Part Number: 148325-01
      In Stock
    Minimum Quantity of 2 required
    $6.50
  • 7
    Switch – Part Number: 185507-00
    Switch
    Part Number: 185507-00
      No Longer Available
  • 8
    Cord – Part Number: 185081-02
    Cord
    Part Number: 185081-02
      No Longer Available
  • 9
    Ball Bearing – Part Number: 330003-04
    Ball Bearing
    Part Number: 330003-04
      No Longer Available
  • 10
    Ball Bearing – Part Number: 605040-23
    Ball Bearing
    Part Number: 605040-23
      In Stock
    $12.55
  • 11
    Spindle – Part Number: 151259-01
    Spindle
    Part Number: 151259-01
      No Longer Available
  • 14
    Screw,thd.form – Part Number: 330019-25
    Screw,thd.form
    Part Number: 330019-25
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 15
    Nut,Field – Part Number: 151252-00
    Nut,Field
    Part Number: 151252-00
      Special Order
    $5.95
  • 16
    Vent,Air – Part Number: 151036-01
    Vent,Air
    Part Number: 151036-01
      No Longer Available
  • 17
    Clamshell Set – Part Number: 185519-00
    Clamshell Set
    Part Number: 185519-00
      No Longer Available
  • 18
    Electric Drill Cord Protector – Part Number: 330005-01
    Electric Drill Cord Protector
    Part Number: 330005-01
      In Stock
    $10.32
  • 19
    Wire,Lead – Part Number: 144062-00
    Wire,Lead
    Part Number: 144062-00
      No Longer Available
  • 20
    Deflector – Part Number: 464292-00
    Deflector
    Part Number: 464292-00
      Special Order
    $5.95
  • 21
    Bearing Block – Part Number: 153147-01
    Bearing Block
    Part Number: 153147-01
      No Longer Available
  • 22
    Lead – Part Number: 185551-01
    Lead
    Part Number: 185551-01
      No Longer Available
  • 23
    Torx Screw – Part Number: 330019-13
    Torx Screw
    Part Number: 330019-13
    ★★★★★
    ★★★★★
    (4)
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 24
    Nameplate – Part Number: 185535-09
    Nameplate
    Part Number: 185535-09
      No Longer Available
  • 25
    Brush and Lead – Part Number: 146475-03
    Brush and Lead
    Part Number: 146475-03
      No Longer Available
  • 26
    Clutch – Part Number: 153148-00
    Clutch
    Part Number: 153148-00
      No Longer Available
  • 27
    Bearing,Needle – Part Number: 50574-00
    Bearing,Needle
    Part Number: 50574-00
      No Longer Available
  • 28
    Spring – Part Number: 086134-00
    Spring
    Part Number: 086134-00
      Special Order
    $5.95
  • 29
    Seal – Part Number: 66683-00
    Seal
    Part Number: 66683-00
      No Longer Available
  • 30
    Knob – Part Number: 151254-00
    Knob
    Part Number: 151254-00
      No Longer Available
  • 31
    Pin – Part Number: 151255-00
    Pin
    Part Number: 151255-00
      No Longer Available
  • 32
    Spring,Detent – Part Number: 151256-00
    Spring,Detent
    Part Number: 151256-00
      No Longer Available
  • 33
    Screw – Part Number: 149518-01
    Screw
    Part Number: 149518-01
    ★★★★★
    ★★★★★
    (5)
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 40
    Id Label – Part Number: 395047-00
    Id Label
    Part Number: 395047-00
      Special Order
    $5.95
  • 41
    Lead – Part Number: 185551-00
    Lead
    Part Number: 185551-00
      No Longer Available
  • 42
    Chuck Key – Part Number: 183492-00
    Chuck Key
    Part Number: 183492-00
      No Longer Available
  • 43
    Holder – Part Number: 065288-02
    Holder
    Part Number: 065288-02
      In Stock
    $5.95
