DeWALT Parts

DeWALT 24V SDS Rotary Hammer Hammer Drill Replacement Parts For Model DW005 (Type 1)

DeWALT Parts We Sell Only Genuine DeWALT Parts

Popular Parts for DW005

Search Within Model

Questions & Answers for DeWALT DW005
Browse all Parts Search by Area

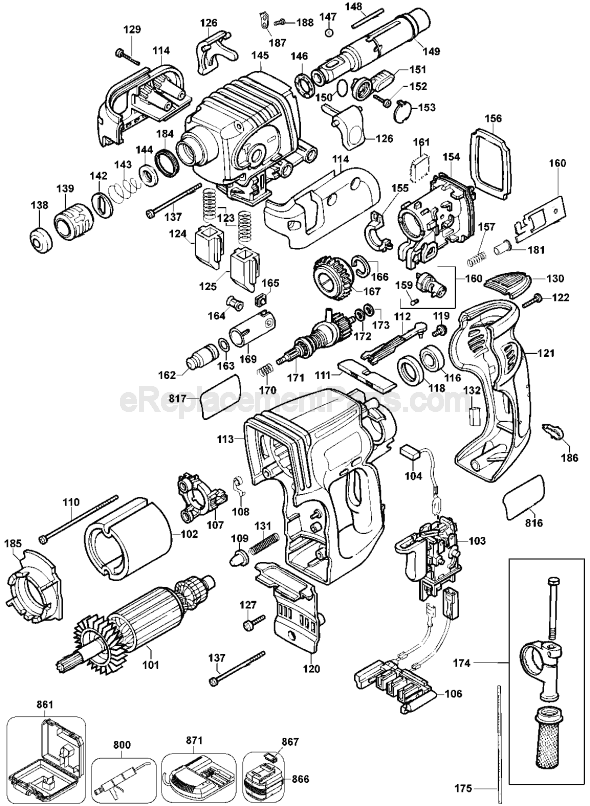

Page A Diagram and Parts List for Type 1 DeWALT
Page A
Previous Showing All Parts Next
Page A
Page A Diagram and Parts List for Type 1 DeWALT
  • 101
    Armature – Part Number: 5140067-00
    Armature
    Part Number: 5140067-00
      No Longer Available
  • 102
    Magnet Ring – Part Number: 388232-01SV
    Magnet Ring
    Part Number: 388232-01SV
      Special Order
    $26.82
  • 103
    VSR Switch – Part Number: 487136-00
    VSR Switch
    Part Number: 487136-00
      No Longer Available
  • 104
    Brush and Lead – Part Number: 487114-00
    Brush and Lead
    Part Number: 487114-00
      No Longer Available
  • 106
    Terminal Block – Part Number: 387530-02
    Terminal Block
    Part Number: 387530-02
      No Longer Available
  • 107
    Brush Frame – Part Number: 487154-00
    Brush Frame
    Part Number: 487154-00
      No Longer Available
  • 108
    Brush Spring – Part Number: 445860-00
    Brush Spring
    Part Number: 445860-00
    ★★★★★
    ★★★★★
    (5)
      In Stock
    Minimum Quantity of 2 required
    $5.16
  • 109
    Knob – Part Number: 487086-00
    Knob
    Part Number: 487086-00
      Special Order
    $4.13
  • 110
    Screw – Part Number: 330065-03
    Screw
    Part Number: 330065-03
      Special Order
    $4.13
  • 111
    Slider – Part Number: 329956-01
    Slider
    Part Number: 329956-01
      No Longer Available
  • 112
    Lever – Part Number: 329957-01
    Lever
    Part Number: 329957-01
      No Longer Available
  • 113
    Motor Housing – Part Number: 329861-01
    Motor Housing
    Part Number: 329861-01
      No Longer Available
  • 114
    Cover – Part Number: 487100-00
    Cover
    Part Number: 487100-00
      Special Order
    $10.91
  • 116
    330003-60 – Part Number: 330003-60
    330003-60
    Part Number: 330003-60
      In Stock
    $6.15
  • 118
    Sleeve – Part Number: 935030-00
    Sleeve
    Part Number: 935030-00
      Special Order
    $4.13
  • 119
    Screw – Part Number: 329794-00
    Screw
    Part Number: 329794-00
      No Longer Available
  • 120
    Cover – Part Number: 329955-00
    Cover
    Part Number: 329955-00
      No Longer Available
  • 121
    Handle Cover – Part Number: 329860-01
    Handle Cover
    Part Number: 329860-01
      Special Order
    $15.70
  • 122
    Screw – Part Number: 330065-08
    Screw
    Part Number: 330065-08
      No Longer Available
  • 123
    Spring – Part Number: 329876-00
    Spring
    Part Number: 329876-00
      Special Order
    $4.13
  • 124
    Rh Block – Part Number: 329948-01
    Rh Block
    Part Number: 329948-01
      No Longer Available
  • 125
    Lh Block – Part Number: 329948-00
    Lh Block
    Part Number: 329948-00
      Special Order
    $4.13
  • 126
    Rel.Button – Part Number: 329950-00
    Rel.Button
    Part Number: 329950-00
      Special Order
    $4.13
  • 127
    Screw – Part Number: 330065-06
    Screw
    Part Number: 330065-06
      On Order
    Minimum Quantity of 2 required
    $4.13
  • 129
    Screw – Part Number: 580095-00
    Screw
    Part Number: 580095-00
      Special Order
    $4.13
  • 130
    Insert – Part Number: 487088-00
    Insert
    Part Number: 487088-00
      No Longer Available
  • 131
    Spring – Part Number: 323395-32
    Spring
    Part Number: 323395-32
      In Stock
    Minimum Quantity of 2 required
    $4.13
  • 132
    Bumper – Part Number: 930026-01
    Bumper
    Part Number: 930026-01
      Special Order
    $3.99
  • 137
    Screw – Part Number: 324044-02
    Screw
    Part Number: 324044-02
      No Longer Available
  • 138
    Cap – Part Number: 323489-00
    Cap
    Part Number: 323489-00
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $6.15
  • 139
    Collar – Part Number: 576756-00
    Collar
    Part Number: 576756-00
      No Longer Available
  • 142
    Washer – Part Number: 578387-00
    Washer
    Part Number: 578387-00
    ★★★★★
    ★★★★★
    (3)
      In Stock
    $6.69
  • 143
    Spring – Part Number: 871690
    Spring
    Part Number: 871690
      In Stock
    Minimum Quantity of 2 required
    $5.16
  • 144
    Washer – Part Number: 324432-00
    Washer
    Part Number: 324432-00
      No Longer Available
  • 145
    Gear Case Assembly. – Part Number: 329941-02
    Gear Case Assembly.
    Part Number: 329941-02
      No Longer Available
  • 146
    Washer – Part Number: 329907-00
    Washer
    Part Number: 329907-00
      No Longer Available
  • 147
    Ball – Part Number: 487033-00
    Ball
    Part Number: 487033-00
      No Longer Available
  • 148
    Pin – Part Number: 325880-05
    Pin
    Part Number: 325880-05
      No Longer Available
  • 149
    Intershaft – Part Number: 578473-01
    Intershaft
    Part Number: 578473-01
      No Longer Available
  • 150
    Seal – Part Number: 916323-00
    Seal
    Part Number: 916323-00
      No Longer Available
  • 151
    Lever – Part Number: 327119-00
    Lever
    Part Number: 327119-00
      No Longer Available
  • 152
    Screw,M3.5 X 12 – Part Number: 323924-08
    Screw,M3.5 X 12
    Part Number: 323924-08
      In Stock
    $4.13
  • 153
    Cover – Part Number: 328809-00
    Cover
    Part Number: 328809-00
      No Longer Available
  • 154
    BRG. Housing – Part Number: 329935-00
    BRG. Housing
    Part Number: 329935-00
      No Longer Available
  • 155
    Shield – Part Number: 328507-00
    Shield
    Part Number: 328507-00
      No Longer Available
  • 156
    Seal – Part Number: 323572-00
    Seal
    Part Number: 323572-00
      No Longer Available
  • 157
    Spring – Part Number: 323395-17
    Spring
    Part Number: 323395-17
      Special Order
    $4.13
  • 159
    Detent – Part Number: 326467-00
    Detent
    Part Number: 326467-00
      In Stock
    $5.37
  • 160
    Cam and Plate – Part Number: 487047-49
    Cam and Plate
    Part Number: 487047-49
      Special Order
    $6.07
  • 161
    Filter – Part Number: 327093-00
    Filter
    Part Number: 327093-00
      Special Order
    $4.13
  • 162
    Ram – Part Number: N032136
    Ram
    Part Number: N032136
      No Longer Available
  • 163
    O Ring – Part Number: 577168-00
    O Ring
    Part Number: 577168-00
      In Stock
    Minimum Quantity of 2 required
    $4.13
  • 164
    Axle – Part Number: 487143-00
    Axle
    Part Number: 487143-00
      Special Order
    $4.13
  • 165
    Shim – Part Number: 327072-00
    Shim
    Part Number: 327072-00
      Special Order
    $4.13
  • 166
    Circlip – Part Number: 323762-02
    Circlip
    Part Number: 323762-02
      Special Order
    $4.13
  • 167
    Clutch Assembly – Part Number: 487401-01
    Clutch Assembly
    Part Number: 487401-01
      Special Order
    $11.07
  • 169
    Piston – Part Number: 487067-00
    Piston
    Part Number: 487067-00
      No Longer Available
  • 170
    Spring – Part Number: 323395-33
    Spring
    Part Number: 323395-33
      Special Order
    $4.13
  • 171
    Inter. Shaft – Part Number: 586535-00
    Inter. Shaft
    Part Number: 586535-00
      No Longer Available
  • 172
    Bearing – Part Number: 324430-03
    Bearing
    Part Number: 324430-03
      No Longer Available
  • 173
    Washer – Part Number: 324431-03
    Washer
    Part Number: 324431-03
      Special Order
    $4.13
  • 174
    Handle Assembly – Part Number: 939794-00
    Handle Assembly
    Part Number: 939794-00
      No Longer Available
  • 175
    Depth Stop – Part Number: 580787-00
    Depth Stop
    Part Number: 580787-00
      In Stock
    $4.13
  • 181
    Sleeve – Part Number: 329211-00
    Sleeve
    Part Number: 329211-00
      Special Order
    $4.13
  • 184
    Seal – Part Number: 581092-00
    Seal
    Part Number: 581092-00
      Special Order
    $4.13
  • 185
    Fan Baffle – Part Number: 329862-00
    Fan Baffle
    Part Number: 329862-00
      No Longer Available
  • 186
    Cord Clip – Part Number: 575394-01
    Cord Clip
    Part Number: 575394-01
      No Longer Available
  • 187
    Locking Plate – Part Number: 577058-00
    Locking Plate
    Part Number: 577058-00
      Special Order
    $4.13
  • 188
    Screw – Part Number: 930553-00
    Screw
    Part Number: 930553-00
      No Longer Available
  • 800
    Grease – Part Number: 328771-07
    Grease
    Part Number: 328771-07
      In Stock
    $10.44
  • 800
    Grease – Part Number: 487130-04
    Grease
    Part Number: 487130-04
      On Order
    $11.77
  • 800
    Grease – Part Number: 870889-02
    Grease
    Part Number: 870889-02
      In Stock
    $23.04
  • 816
    Ident. Label – Part Number: 578759-00
    Ident. Label
    Part Number: 578759-00
      No Longer Available
  • 817
    Nameplate – Part Number: 579446-05
    Nameplate
    Part Number: 579446-05
      No Longer Available
  • 861
    Kit Box – Part Number: 578668-00
    Kit Box
    Part Number: 578668-00
      No Longer Available
  • 866
    Dewalt Battery 24V – Part Number: DW0242
    Dewalt Battery 24V
    Part Number: DW0242
      No Longer Available
  • 867
    Battery Cap – Part Number: 608262-00
    Battery Cap
    Part Number: 608262-00
      No Longer Available
  • 871
    24V Ni-Cd, Ni-Mh, Lithium-Ion Dewalt Battery Charger – Part Number: DW0246
    24V Ni-Cd, Ni-Mh, Lithium-Ion Dewalt Battery Charger
    Part Number: DW0246
      No Longer Available
