DeWALT 36V Hammer Drill Replacement Parts For Model DC900L

DeWALT Parts We Sell Only Genuine DeWALT Parts

Popular Parts for DC900L

Search Within Model

Questions & Answers for DeWALT DC900L
Browse all Parts Search by Area

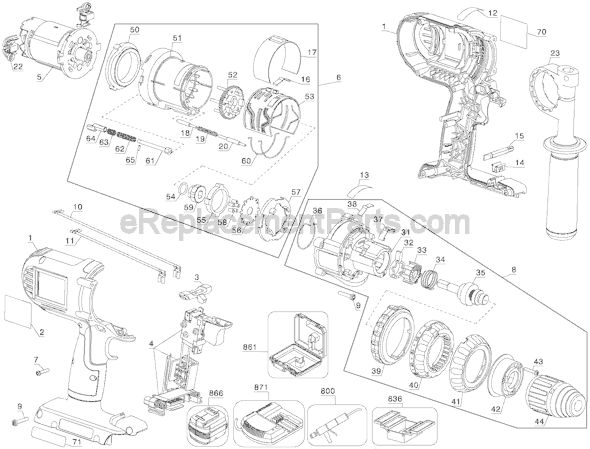

Page A Diagram and Parts List for  DeWALT Hammer Drill
Page A
Previous Showing All Parts Next
Page A
Page A Diagram and Parts List for  DeWALT Hammer Drill
  • 1
    Clamshell Set – Part Number: 647590-01
    Clamshell Set
    Part Number: 647590-01
      Special Order
    $45.69
  • 2
    Ident. Label – Part Number: 636412-00
    Ident. Label
    Part Number: 636412-00
      No Longer Available
  • 3
    F/r Actuator – Part Number: 628741-00
    F/r Actuator
    Part Number: 628741-00
      No Longer Available
  • 4
    Switch Assembly – Part Number: 648672-02SV
    Switch Assembly
    Part Number: 648672-02SV
      No Longer Available
  • 5
    Motor and Pinion Assembly – Part Number: 639521-00SV
    Motor and Pinion Assembly
    Part Number: 639521-00SV
      Special Order
    $95.73
  • 6
    Transmission – Part Number: 629059-00SV
    Transmission
    Part Number: 629059-00SV
      No Longer Available
  • 7
    Torx Screw – Part Number: 682211-00
    Torx Screw
    Part Number: 682211-00
    ★★★★★
    ★★★★★
    (3)
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 8
    Chuck and Spindle Assembly – Part Number: 628025-00SV
    Chuck and Spindle Assembly
    Part Number: 628025-00SV
      No Longer Available
  • 9
    Screw Plastite – Part Number: 330019-52
    Screw Plastite
    Part Number: 330019-52
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 10
    Brush Kit – Part Number: 389025-03
    Brush Kit
    Part Number: 389025-03
      No Longer Available
  • 11
    Brush Kit – Part Number: 389025-03
    Brush Kit
    Part Number: 389025-03
      No Longer Available
  • 12
    Label – Part Number: 631583-00
    Label
    Part Number: 631583-00
      No Longer Available
  • 13
    Label – Part Number: 631598-00
    Label
    Part Number: 631598-00
      No Longer Available
  • 14
    Bit Clip – Part Number: 148354-03
    Bit Clip
    Part Number: 148354-03
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $5.95
  • 15
    Screwdriver Bit – Part Number: 607918-41
    Screwdriver Bit
    Part Number: 607918-41
      No Longer Available
  • 16
    Detent Spring – Part Number: 634729-00
    Detent Spring
    Part Number: 634729-00
      Special Order
    $5.95
  • 17
    Shroud – Part Number: 394518-02
    Shroud
    Part Number: 394518-02
      No Longer Available
  • 18
    Pin – Part Number: 630124-00
    Pin
    Part Number: 630124-00
      No Longer Available
  • 19
    Clutch Spring – Part Number: 613217-00
    Clutch Spring
    Part Number: 613217-00
      Special Order
    $5.95
  • 20
    Pin – Part Number: 630125-00
    Pin
    Part Number: 630125-00
      No Longer Available
  • 22
    Brush Kit – Part Number: 389025-03
    Brush Kit
    Part Number: 389025-03
      No Longer Available
  • 23
    Side Handle – Part Number: 646594-00
    Side Handle
    Part Number: 646594-00
      No Longer Available
  • 31
    Spindle Housing – Part Number: 628021-00
    Spindle Housing
    Part Number: 628021-00
      Special Order
    $31.52
  • 32
    Cam Ring – Part Number: 394545-00
    Cam Ring
    Part Number: 394545-00
      No Longer Available
  • 33
    Fixed Ratchet – Part Number: 638072-00
    Fixed Ratchet
    Part Number: 638072-00
      No Longer Available
  • 34
    Spring – Part Number: 394546-00
    Spring
    Part Number: 394546-00
      No Longer Available
  • 35
    Spindle and BRG. – Part Number: 638427-00
    Spindle and BRG.
    Part Number: 638427-00
      Special Order
    $22.95
  • 36
    Cam Return Spring – Part Number: 399059-00
    Cam Return Spring
    Part Number: 399059-00
      No Longer Available
  • 37
    Detent Spring – Part Number: 395460-00
    Detent Spring
    Part Number: 395460-00
      Special Order
    $5.95
  • 38
    Detent Spring – Part Number: 634729-00
    Detent Spring
    Part Number: 634729-00
      Special Order
    $5.95
  • 39
    Adjust Collar – Part Number: 630442-00
    Adjust Collar
    Part Number: 630442-00
      No Longer Available
  • 40
    CL Adj Collar – Part Number: 630443-00
    CL Adj Collar
    Part Number: 630443-00
      No Longer Available
  • 41
    Collar – Part Number: 630444-00
    Collar
    Part Number: 630444-00
      No Longer Available
  • 42
    Cap – Part Number: 630445-00
    Cap
    Part Number: 630445-00
      No Longer Available
  • 43
    Screw,base – Part Number: 330019-00
    Screw,base
    Part Number: 330019-00
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 44
    Conversion Kit – Part Number: N422782
    Conversion Kit
    Part Number: N422782
      No Longer Available
  • 50
    Ring Gear – Part Number: 628002-00
    Ring Gear
    Part Number: 628002-00
      No Longer Available
  • 51
    Gear Housing – Part Number: 630063-00
    Gear Housing
    Part Number: 630063-00
      No Longer Available
  • 52
    Carrier Assembly. – Part Number: 627988-00
    Carrier Assembly.
    Part Number: 627988-00
      No Longer Available
  • 53
    Shifter Cam-Ring – Part Number: 629104-00
    Shifter Cam-Ring
    Part Number: 629104-00
      No Longer Available
  • 54
    Ring – Part Number: 050048-00
    Ring
    Part Number: 050048-00
      No Longer Available
  • 55
    Lock Ring – Part Number: 605008-01
    Lock Ring
    Part Number: 605008-01
      Special Order
    $5.95
  • 56
    Retainer Plate – Part Number: 638700-00
    Retainer Plate
    Part Number: 638700-00
      No Longer Available
  • 57
    Retainer – Part Number: 628005-00
    Retainer
    Part Number: 628005-00
      Special Order
    $5.95
  • 58
    Roller Pin – Part Number: 330041-43
    Roller Pin
    Part Number: 330041-43
      Special Order
    $5.95
  • 59
    Anvil – Part Number: 634662-00
    Anvil
    Part Number: 634662-00
      Special Order
    $5.95
  • 60
    Shifter Wire – Part Number: 629975-00
    Shifter Wire
    Part Number: 629975-00
      No Longer Available
  • 61
    Pin – Part Number: 630028-00
    Pin
    Part Number: 630028-00
      No Longer Available
  • 62
    Return Spring – Part Number: 630709-00
    Return Spring
    Part Number: 630709-00
      No Longer Available
  • 63
    Lock Spring – Part Number: 630710-00
    Lock Spring
    Part Number: 630710-00
      No Longer Available
  • 64
    Lock Pin – Part Number: 630029-00
    Lock Pin
    Part Number: 630029-00
      No Longer Available
  • 65
    Coil Pin – Part Number: 330043-03
    Coil Pin
    Part Number: 330043-03
      No Longer Available
  • 70
    Nameplate – Part Number: 634676-00
    Nameplate
    Part Number: 634676-00
      No Longer Available
  • 71
    Information Label – Part Number: 634677-00
    Information Label
    Part Number: 634677-00
      No Longer Available
  • 800
    Grease,32 Oz. – Part Number: 283484-01
    Grease,32 Oz.
    Part Number: 283484-01
      Special Order
    $163.37
  • 836
    Chuck Removal Fixture – Part Number: 233804-40
    Chuck Removal Fixture
    Part Number: 233804-40
      No Longer Available
  • 836
    Mandrel – Part Number: 559662-99
    Mandrel
    Part Number: 559662-99
      No Longer Available
  • 836
    Insert – Part Number: 559697-99
    Insert
    Part Number: 559697-99
      No Longer Available
  • 861
    Kit Box – Part Number: 652203-00
    Kit Box
    Part Number: 652203-00
      No Longer Available
  • 866
    Battery Pack – Part Number: DCB361
    Battery Pack
    Part Number: DCB361
      No Longer Available
