Page A Diagram and Parts List for Type 1 DeWALT Hammer Drill
Page A
Page B Diagram and Parts List for Type 1 DeWALT Hammer Drill
Page B

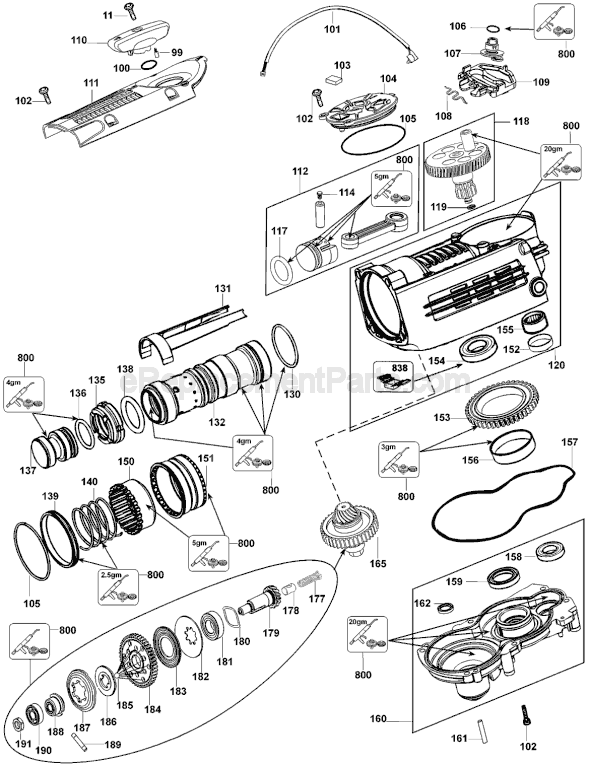

Page C Diagram and Parts List for Type 1 DeWALT Hammer Drill
Page C
Previous Showing All Parts Next
Page A

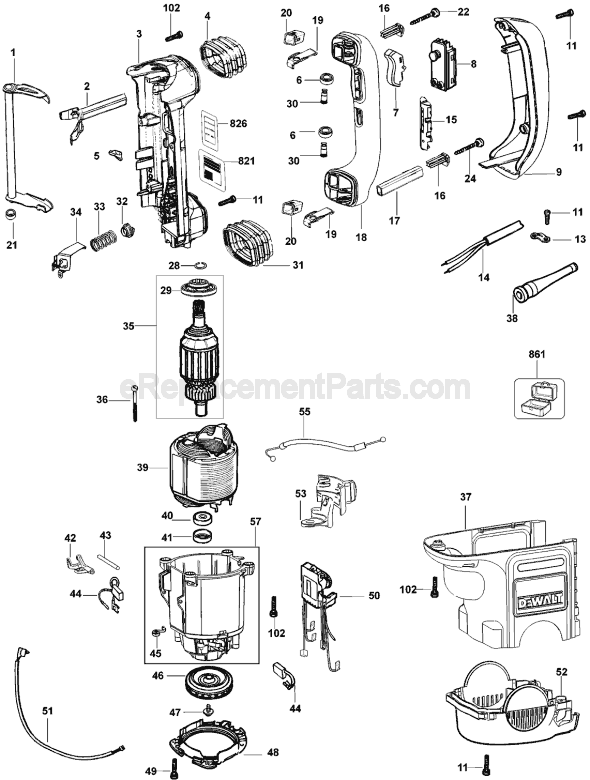

Page A Diagram and Parts List for Type 1 DeWALT Hammer Drill
  • 1
    Rod – Part Number: N019871
    Rod
    Part Number: N019871
      No Longer Available
  • 2
    Guide Assembly. – Part Number: 586415-00
    Guide Assembly.
    Part Number: 586415-00
      No Longer Available
  • 3
    Cover Handle – Part Number: 585171-00
    Cover Handle
    Part Number: 585171-00
      No Longer Available
  • 4
    Bellows – Part Number: 588639-00
    Bellows
    Part Number: 588639-00
      No Longer Available
  • 5
    Lens – Part Number: 586045-00
    Lens
    Part Number: 586045-00
      No Longer Available
  • 6
    Roller – Part Number: 586411-00
    Roller
    Part Number: 586411-00
      No Longer Available
  • 7
    Trigger – Part Number: 587114-01
    Trigger
    Part Number: 587114-01
      In Stock
    $6.16
  • 8
    Switch – Part Number: 581070-00
    Switch
    Part Number: 581070-00
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $51.29
  • 9
    Handle Cover – Part Number: 587090-00
    Handle Cover
    Part Number: 587090-00
      In Stock
    $9.75
  • 11
    Screw – Part Number: 330065-08
    Screw
    Part Number: 330065-08
      No Longer Available
  • 13
    Cord Clamp – Part Number: 821070
    Cord Clamp
    Part Number: 821070
      In Stock
    $6.16
  • 14
    Cord Set – Part Number: 330100-03
    Cord Set
    Part Number: 330100-03
      No Longer Available
  • 15
    Lock Assembly – Part Number: 477448-00
    Lock Assembly
    Part Number: 477448-00
      Special Order
    $45.66
  • 16
    Stop – Part Number: 494477-00
    Stop
    Part Number: 494477-00
      In Stock
    $6.16
  • 17
    Guide Rod – Part Number: 586414-00
    Guide Rod
    Part Number: 586414-00
      No Longer Available
  • 18
    Switch Handle – Part Number: 587085-01
    Switch Handle
    Part Number: 587085-01
      No Longer Available
  • 19
    Driver – Part Number: 586413-00
    Driver
    Part Number: 586413-00
      In Stock
    $4.28
  • 20
    Bushing – Part Number: 1005496-00
    Bushing
    Part Number: 1005496-00
      No Longer Available
  • 21
    Rod – Part Number: N019871
    Rod
    Part Number: N019871
      No Longer Available
  • 22
    Screw – Part Number: 949886-33
    Screw
    Part Number: 949886-33
      No Longer Available
  • 24
    Screw – Part Number: 330019-33
    Screw
    Part Number: 330019-33
      Special Order
    $6.16
  • 28
    Ring – Part Number: 577746-00
    Ring
    Part Number: 577746-00
      Special Order
    Minimum Quantity of 2 required
    $6.16
  • 29
    Guard Assembly. – Part Number: 586597-00
    Guard Assembly.
    Part Number: 586597-00
      Special Order
    $9.70
  • 30
    Axle – Part Number: 586412-00
    Axle
    Part Number: 586412-00
      No Longer Available
  • 31
    Bellows – Part Number: 588640-00
    Bellows
    Part Number: 588640-00
      No Longer Available
  • 32
    Carrier – Part Number: 586423-00
    Carrier
    Part Number: 586423-00
      No Longer Available
  • 33
    Spring Compression – Part Number: 586421-00
    Spring Compression
    Part Number: 586421-00
      No Longer Available
  • 34
    Retainer – Part Number: 586422-00
    Retainer
    Part Number: 586422-00
      No Longer Available
  • 35
    Armature,120V – Part Number: 492486-00
    Armature,120V
    Part Number: 492486-00
      No Longer Available
  • 36
    Screw – Part Number: 330019-30
    Screw
    Part Number: 330019-30
      In Stock
    $6.16
  • 37
    Motor Cover – Part Number: 585169-00
    Motor Cover
    Part Number: 585169-00
      No Longer Available
  • 38
    Cord Protector – Part Number: 403395-00
    Cord Protector
    Part Number: 403395-00
      In Stock
    $6.60
  • 39
    Field, 120V – Part Number: 492488-00
    Field, 120V
    Part Number: 492488-00
      No Longer Available
  • 40
    Ball Bearing – Part Number: 577745-00
    Ball Bearing
    Part Number: 577745-00
      In Stock
    $22.20
  • 41
    Sleeve,Insulate – Part Number: 590191-00
    Sleeve,Insulate
    Part Number: 590191-00
      Special Order
    $6.16
  • 42
    Lever – Part Number: 586435-00
    Lever
    Part Number: 586435-00
      No Longer Available
  • 43
    Axle – Part Number: 586436-00
    Axle
    Part Number: 586436-00
      No Longer Available
  • 44
    Brush,pair – Part Number: 489257-00
    Brush,pair
    Part Number: 489257-00
      In Stock
    $54.28
  • 45
    Brush Spring – Part Number: 487377-00
    Brush Spring
    Part Number: 487377-00
      No Longer Available
  • 46
    Fan Assembly – Part Number: 586611-00
    Fan Assembly
    Part Number: 586611-00
      In Stock
    $15.75
  • 47
    Screw – Part Number: 324119-02
    Screw
    Part Number: 324119-02
    ★★★★★
    ★★★★★
    (1)
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 48
    Baffle – Part Number: 586618-00
    Baffle
    Part Number: 586618-00
      No Longer Available
  • 49
    Screw – Part Number: 330019-30
    Screw
    Part Number: 330019-30
      In Stock
    $6.16
  • 50
    Elect.Module – Part Number: 662695-03
    Elect.Module
    Part Number: 662695-03
      No Longer Available
  • 51
    Switch,Micro – Part Number: 477287-02
    Switch,Micro
    Part Number: 477287-02
      No Longer Available
  • 52
    End Cap – Part Number: 587082-00
    End Cap
    Part Number: 587082-00
      No Longer Available
  • 53
    Slider – Part Number: 491755-01
    Slider
    Part Number: 491755-01
      No Longer Available
  • 55
    Cable – Part Number: 491754-00
    Cable
    Part Number: 491754-00
      No Longer Available
  • 57
    Motor Housing Assembly. – Part Number: 586610-03
    Motor Housing Assembly.
    Part Number: 586610-03
      No Longer Available
  • 102
    Screw – Part Number: 324007-11
    Screw
    Part Number: 324007-11
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 821
    Name Plate – Part Number: 479945-02
    Name Plate
    Part Number: 479945-02
      No Longer Available
  • 826
    Label – Part Number: 487395-01
    Label
    Part Number: 487395-01
      Special Order
    $6.16
  • 861
    Kit Box – Part Number: 381297-94
    Kit Box
    Part Number: 381297-94
      No Longer Available
Page B

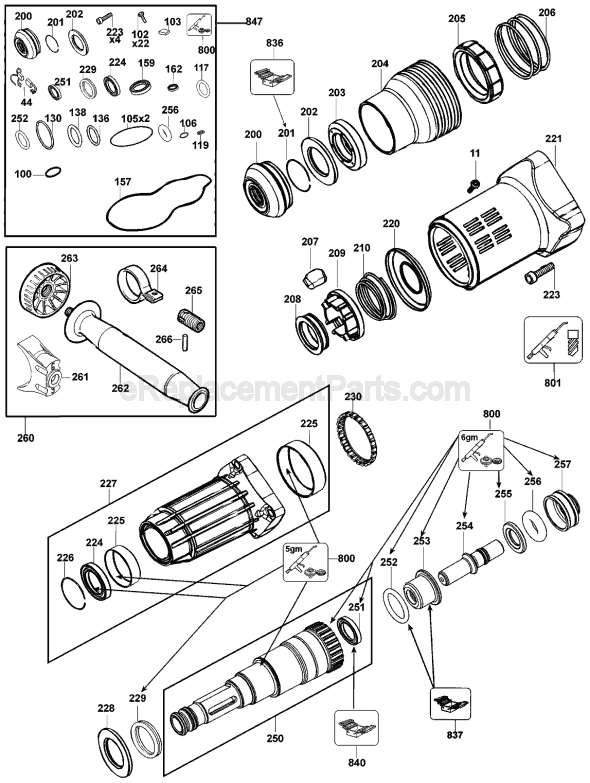

Page B Diagram and Parts List for Type 1 DeWALT Hammer Drill
  • 11
    Screw – Part Number: 330065-08
    Screw
    Part Number: 330065-08
      No Longer Available
  • 44
    Brush,pair – Part Number: 489257-00
    Brush,pair
    Part Number: 489257-00
      In Stock
    $54.28
  • 102
    Screw – Part Number: 324007-11
    Screw
    Part Number: 324007-11
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 103
    Filter – Part Number: 488067-00
    Filter
    Part Number: 488067-00
      In Stock
    $6.16
  • 105
    O Ring – Part Number: 323711-56
    O Ring
    Part Number: 323711-56
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 106
    O-Ring – Part Number: 323711-48
    O-Ring
    Part Number: 323711-48
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 117
    O-ring – Part Number: 487213-00
    O-ring
    Part Number: 487213-00
      In Stock
    $12.51
  • 119
    Ring,o – Part Number: 323711-26
    Ring,o
    Part Number: 323711-26
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 130
    O-Ring – Part Number: 577744-07
    O-Ring
    Part Number: 577744-07
      Special Order
    $6.16
  • 136
    O Ring – Part Number: 487296-00
    O Ring
    Part Number: 487296-00
    ★★★★★
    ★★★★★
    (1)
      On Order
    $43.44
  • 138
    O-Ring – Part Number: 491004-00
    O-Ring
    Part Number: 491004-00
      Special Order
    $6.16
  • 157
    Seal – Part Number: 586022-00
    Seal
    Part Number: 586022-00
      Special Order
    $6.16
  • 159
    Seal – Part Number: 327141-08
    Seal
    Part Number: 327141-08
      Special Order
    $10.36
  • 162
    Seal – Part Number: 586403-00
    Seal
    Part Number: 586403-00
      Special Order
    Minimum Quantity of 2 required
    $6.16
  • 200
    Seal – Part Number: 487238-01
    Seal
    Part Number: 487238-01
      Special Order
    $30.63
  • 201
    Ring – Part Number: 487205-00
    Ring
    Part Number: 487205-00
      In Stock
    Minimum Quantity of 2 required
    $6.21
  • 202
    Washer – Part Number: 487241-00
    Washer
    Part Number: 487241-00
      In Stock
    $9.66
  • 203
    Rubber – Part Number: 487244-00
    Rubber
    Part Number: 487244-00
      In Stock
    $6.16
  • 204
    Sleeve – Part Number: 487236-00
    Sleeve
    Part Number: 487236-00
      In Stock
    $28.57
  • 205
    Locking Ring – Part Number: 579784-00
    Locking Ring
    Part Number: 579784-00
      In Stock
    $27.68
  • 206
    Spring – Part Number: 487218-00
    Spring
    Part Number: 487218-00
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 207
    Key – Part Number: 489672-00
    Key
    Part Number: 489672-00
      On Order
    $26.07
  • 208
    Bush – Part Number: 487249-00
    Bush
    Part Number: 487249-00
      In Stock
    $14.43
  • 209
    Guide Bushing – Part Number: 590377-00
    Guide Bushing
    Part Number: 590377-00
      Special Order
    $6.16
  • 210
    Spring – Part Number: 487216-00
    Spring
    Part Number: 487216-00
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 220
    Guide – Part Number: 584696-00
    Guide
    Part Number: 584696-00
      No Longer Available
  • 221
    Cover – Part Number: 587081-00
    Cover
    Part Number: 587081-00
      Special Order
    $13.76
  • 223
    Screw – Part Number: 949886-32
    Screw
    Part Number: 949886-32
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 224
    Lip Seal – Part Number: 327141-09
    Lip Seal
    Part Number: 327141-09
      Special Order
    $9.72
  • 225
    Bearing Set – Part Number: 492502-00
    Bearing Set
    Part Number: 492502-00
      No Longer Available
  • 226
    Ring – Part Number: 488787-00
    Ring
    Part Number: 488787-00
      Special Order
    $6.16
  • 227
    Front Housing Assembly. – Part Number: 492697-00
    Front Housing Assembly.
    Part Number: 492697-00
      No Longer Available
  • 228
    Shim Washer – Part Number: 584722-00
    Shim Washer
    Part Number: 584722-00
      No Longer Available
  • 229
    Damper – Part Number: 589223-00
    Damper
    Part Number: 589223-00
      Special Order
    $6.16
  • 230
    Bush – Part Number: 584727-00
    Bush
    Part Number: 584727-00
      Special Order
    $6.16
  • 250
    Spindle Assembly. – Part Number: 492698-00
    Spindle Assembly.
    Part Number: 492698-00
      No Longer Available
  • 251
    Seal – Part Number: N014007
    Seal
    Part Number: N014007
      Special Order
    $11.31
  • 252
    O Ring – Part Number: 487287-00
    O Ring
    Part Number: 487287-00
      In Stock
    $12.76
  • 253
    Bearing Bushing – Part Number: 1007543-00
    Bearing Bushing
    Part Number: 1007543-00
      In Stock
    $48.48
  • 254
    Beat Piece – Part Number: 579832-00
    Beat Piece
    Part Number: 579832-00
      In Stock
    $59.79
  • 255
    Washer – Part Number: 492503-00
    Washer
    Part Number: 492503-00
      No Longer Available
  • 256
    Damper – Part Number: 487288-00
    Damper
    Part Number: 487288-00
      No Longer Available
  • 257
    Bush Beat Piece – Part Number: 492504-00
    Bush Beat Piece
    Part Number: 492504-00
      No Longer Available
  • 261
    Clamp – Part Number: N022227
    Clamp
    Part Number: N022227
      Special Order
    $6.16
  • 262
    Handle – Part Number: N021120
    Handle
    Part Number: N021120
      On Order
    $28.05
  • 263
    Ring,Locking – Part Number: 326553-00
    Ring,Locking
    Part Number: 326553-00
      Special Order
    $22.15
  • 264
    Clamp – Part Number: 479337-00
    Clamp
    Part Number: 479337-00
      In Stock
    $8.79
  • 265
    Bushing – Part Number: 326552-00
    Bushing
    Part Number: 326552-00
      In Stock
    $10.46
  • 266
    Pin – Part Number: N079374
    Pin
    Part Number: N079374
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 800
    Grease – Part Number: 578970-04
    Grease
    Part Number: 578970-04
      No Longer Available
  • 801
    Grease – Part Number: 328771-07
    Grease
    Part Number: 328771-07
      In Stock
    $14.06
  • 836
    Service Tool – Part Number: 559659-99
    Service Tool
    Part Number: 559659-99
      No Longer Available
  • 840
    Service Tool – Part Number: 233804-20
    Service Tool
    Part Number: 233804-20
      No Longer Available
  • 847
    Maintenance Kit – Part Number: 493141-00
    Maintenance Kit
    Part Number: 493141-00
      No Longer Available
Page C
Page C Diagram and Parts List for Type 1 DeWALT Hammer Drill
  • 11
    Screw – Part Number: 330065-08
    Screw
    Part Number: 330065-08
      No Longer Available
  • 99
    Detent – Part Number: 326467-00
    Detent
    Part Number: 326467-00
      In Stock
    $6.16
  • 101
    Switch,micro – Part Number: 477287-01
    Switch,micro
    Part Number: 477287-01
      Special Order
    $18.92
  • 102
    Screw – Part Number: 324007-11
    Screw
    Part Number: 324007-11
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 103
    Filter – Part Number: 488067-00
    Filter
    Part Number: 488067-00
      In Stock
    $6.16
  • 104
    Cover – Part Number: 586031-00
    Cover
    Part Number: 586031-00
      No Longer Available
  • 105
    O Ring – Part Number: 323711-56
    O Ring
    Part Number: 323711-56
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 106
    O-Ring – Part Number: 323711-48
    O-Ring
    Part Number: 323711-48
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 107
    Eccentric – Part Number: 586032-00
    Eccentric
    Part Number: 586032-00
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 108
    Spring – Part Number: 586033-00
    Spring
    Part Number: 586033-00
      No Longer Available
  • 109
    Slider – Part Number: 586036-00
    Slider
    Part Number: 586036-00
      Special Order
    $6.16
  • 110
    Selector – Part Number: 586038-00
    Selector
    Part Number: 586038-00
      Special Order
    $6.16
  • 111
    Cover,Top – Part Number: 585168-02
    Cover,Top
    Part Number: 585168-02
      No Longer Available
  • 112
    Piston Kit – Part Number: 492489-00
    Piston Kit
    Part Number: 492489-00
      No Longer Available
  • 114
    Knob – Part Number: 581656-00
    Knob
    Part Number: 581656-00
      In Stock
    $6.16
  • 117
    O-ring – Part Number: 487213-00
    O-ring
    Part Number: 487213-00
      In Stock
    $12.51
  • 118
    Crank Shaft Assembly – Part Number: 492500-00
    Crank Shaft Assembly
    Part Number: 492500-00
      No Longer Available
  • 119
    Ring,o – Part Number: 323711-26
    Ring,o
    Part Number: 323711-26
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 120
    Main Housing – Part Number: 492505-00
    Main Housing
    Part Number: 492505-00
      No Longer Available
  • 130
    O-Ring – Part Number: 577744-07
    O-Ring
    Part Number: 577744-07
      Special Order
    $6.16
  • 131
    Slider – Part Number: 586034-00
    Slider
    Part Number: 586034-00
      In Stock
    $6.16
  • 132
    Cylinder – Part Number: 492696-00
    Cylinder
    Part Number: 492696-00
      No Longer Available
  • 135
    Bush – Part Number: 584715-00
    Bush
    Part Number: 584715-00
      Special Order
    $6.16
  • 136
    O Ring – Part Number: 487296-00
    O Ring
    Part Number: 487296-00
    ★★★★★
    ★★★★★
    (1)
      On Order
    $43.44
  • 137
    Ram – Part Number: 492501-00
    Ram
    Part Number: 492501-00
      No Longer Available
  • 138
    O-Ring – Part Number: 491004-00
    O-Ring
    Part Number: 491004-00
      Special Order
    $6.16
  • 139
    Bush – Part Number: 478650-00
    Bush
    Part Number: 478650-00
      No Longer Available
  • 140
    Spring – Part Number: 584726-00
    Spring
    Part Number: 584726-00
      No Longer Available
  • 150
    Sleeve – Part Number: 489181-01
    Sleeve
    Part Number: 489181-01
      Special Order
    $58.64
  • 151
    Gear – Part Number: 1007908-00
    Gear
    Part Number: 1007908-00
      No Longer Available
  • 152
    Spacer – Part Number: 479974-00
    Spacer
    Part Number: 479974-00
      No Longer Available
  • 153
    Gear – Part Number: 488688-00
    Gear
    Part Number: 488688-00
      Special Order
    $14.36
  • 154
    Bearing Ball – Part Number: 577745-02
    Bearing Ball
    Part Number: 577745-02
      Special Order
    $8.62
  • 155
    Needle Bearing – Part Number: 489245-00
    Needle Bearing
    Part Number: 489245-00
      No Longer Available
  • 156
    Bearing Bush – Part Number: 489239-00
    Bearing Bush
    Part Number: 489239-00
      Special Order
    $10.46
  • 157
    Seal – Part Number: 586022-00
    Seal
    Part Number: 586022-00
      Special Order
    $6.16
  • 158
    Bearing,ball – Part Number: 330003-39
    Bearing,ball
    Part Number: 330003-39
      In Stock
    $6.16
  • 159
    Seal – Part Number: 327141-08
    Seal
    Part Number: 327141-08
      Special Order
    $10.36
  • 160
    Housing Assembly. – Part Number: 489247-00
    Housing Assembly.
    Part Number: 489247-00
      No Longer Available
  • 161
    Pin – Part Number: 586392-00
    Pin
    Part Number: 586392-00
      Special Order
    $6.16
  • 162
    Seal – Part Number: 586403-00
    Seal
    Part Number: 586403-00
      Special Order
    Minimum Quantity of 2 required
    $6.16
  • 165
    Clutch Assembly – Part Number: 494607-00
    Clutch Assembly
    Part Number: 494607-00
      No Longer Available
  • 177
    Spring Compression – Part Number: 586385-00
    Spring Compression
    Part Number: 586385-00
      No Longer Available
  • 178
    Bolt – Part Number: 586387-00
    Bolt
    Part Number: 586387-00
      No Longer Available
  • 179
    Shaft – Part Number: 489241-00
    Shaft
    Part Number: 489241-00
      No Longer Available
  • 180
    Washer Spring – Part Number: 479947-00
    Washer Spring
    Part Number: 479947-00
      No Longer Available
  • 181
    Bearing Ball – Part Number: 323872-06
    Bearing Ball
    Part Number: 323872-06
      No Longer Available
  • 182
    Cup – Part Number: 586394-00
    Cup
    Part Number: 586394-00
      No Longer Available
  • 183
    Thrust Plate – Part Number: 586386-00
    Thrust Plate
    Part Number: 586386-00
      No Longer Available
  • 184
    Gear – Part Number: 489242-00
    Gear
    Part Number: 489242-00
      No Longer Available
  • 185
    Ball – Part Number: 368247-00
    Ball
    Part Number: 368247-00
      No Longer Available
  • 186
    Disc – Part Number: 586391-00
    Disc
    Part Number: 586391-00
      No Longer Available
  • 187
    Disc – Part Number: 586390-00
    Disc
    Part Number: 586390-00
      No Longer Available
  • 188
    Bearing Bush – Part Number: 586388-00
    Bearing Bush
    Part Number: 586388-00
      No Longer Available
  • 189
    Pin – Part Number: 586393-00
    Pin
    Part Number: 586393-00
      No Longer Available
  • 190
    Bearing,Ball – Part Number: 330003-26
    Bearing,Ball
    Part Number: 330003-26
      No Longer Available
  • 191
    Nut – Part Number: 586402-00
    Nut
    Part Number: 586402-00
      No Longer Available
  • 800
    Grease – Part Number: 578970-04
    Grease
    Part Number: 578970-04
      No Longer Available
