DeWALT SDS Rotary Hammer Hammer Drill Replacement Parts For Model D25304 (Type 2)

DeWALT Parts We Sell Only Genuine DeWALT Parts

Popular Parts for D25304

Search Within Model

Questions & Answers for DeWALT D25304
Browse all Parts Search by Area
Page A Diagram and Parts List for Type 2 DeWALT
Page A
Page B Diagram and Parts List for Type 2 DeWALT
Page B
Previous Showing All Parts Next
Page A

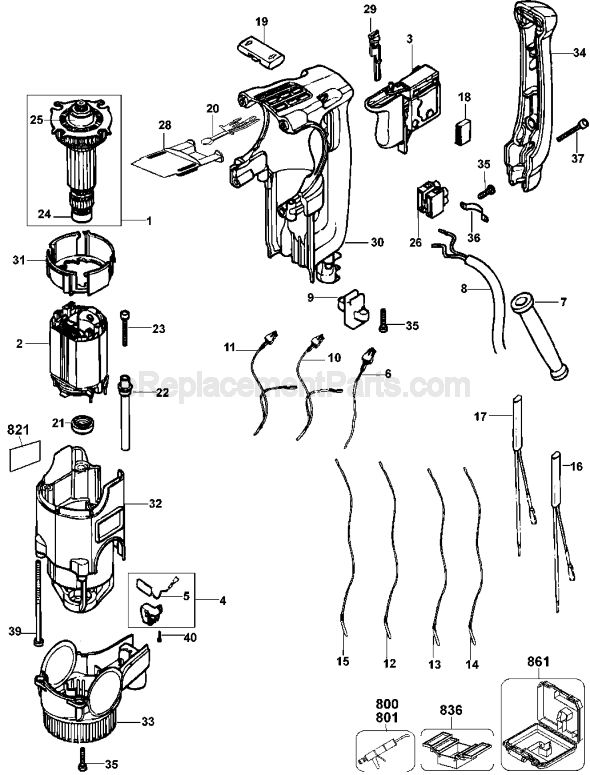

Page A Diagram and Parts List for Type 2 DeWALT
  • 1
    Armature,115V – Part Number: 584430-01
    Armature,115V
    Part Number: 584430-01
      No Longer Available
  • 2
    Field – Part Number: 576690-06
    Field
    Part Number: 576690-06
      No Longer Available
  • 3
    Switch – Part Number: 583748-04
    Switch
    Part Number: 583748-04
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $53.81
  • 4
    Brush Holder – Part Number: 577805-04
    Brush Holder
    Part Number: 577805-04
      Special Order
    $6.20
  • 5
    Brush Kit – Part Number: 584429-01
    Brush Kit
    Part Number: 584429-01
      On Order
    $34.01
  • 6
    Lead,Purple – Part Number: 582064-21
    Lead,Purple
    Part Number: 582064-21
      No Longer Available
  • 7
    Cord Protector – Part Number: 584090-00
    Cord Protector
    Part Number: 584090-00
      No Longer Available
  • 8
    Cord-set – Part Number: 330076-20
    Cord-set
    Part Number: 330076-20
      In Stock
    $36.20
  • 9
    Plug – Part Number: 578222-00
    Plug
    Part Number: 578222-00
      Special Order
    $4.13
  • 10
    Lead,Red – Part Number: 582064-00
    Lead,Red
    Part Number: 582064-00
      Special Order
    $4.13
  • 11
    Lead Wire – Part Number: 582064-24
    Lead Wire
    Part Number: 582064-24
      No Longer Available
  • 12
    Lead,Purple – Part Number: 582064-15
    Lead,Purple
    Part Number: 582064-15
      Special Order
    $4.13
  • 13
    Lead Wire,White – Part Number: 582064-19
    Lead Wire,White
    Part Number: 582064-19
      Special Order
    $4.13
  • 14
    Lead,Blue – Part Number: 582064-16
    Lead,Blue
    Part Number: 582064-16
      Special Order
    $4.13
  • 15
    Lead,Black – Part Number: 582064-20
    Lead,Black
    Part Number: 582064-20
      Special Order
    $4.13
  • 16
    Lead,Red – Part Number: 582064-18
    Lead,Red
    Part Number: 582064-18
      Special Order
    $4.13
  • 17
    Lead, Yellow – Part Number: 582064-17
    Lead, Yellow
    Part Number: 582064-17
      Special Order
    $4.13
  • 18
    Bumper – Part Number: 930026-01
    Bumper
    Part Number: 930026-01
      Special Order
    $3.99
  • 19
    Slider – Part Number: 578218-00
    Slider
    Part Number: 578218-00
      Special Order
    $4.13
  • 20
    Lever – Part Number: 578220-00
    Lever
    Part Number: 578220-00
      Special Order
    $4.13
  • 21
    Bearing Cover – Part Number: 870052
    Bearing Cover
    Part Number: 870052
      Special Order
    $6.15
  • 22
    Bush – Part Number: 579720-00
    Bush
    Part Number: 579720-00
      Special Order
    $4.13
  • 23
    Screw – Part Number: 326519-03
    Screw
    Part Number: 326519-03
      Special Order
    Minimum Quantity of 2 required
    $4.13
  • 24
    Ball Bearing – Part Number: 330003-64
    Ball Bearing
    Part Number: 330003-64
    ★★★★★
    ★★★★★
    (8)
      In Stock
    $14.98
  • 25
    Bearing,Ball – Part Number: 330003-19
    Bearing,Ball
    Part Number: 330003-19
      In Stock
    $6.15
  • 26
    Connector – Part Number: 323534-00
    Connector
    Part Number: 323534-00
      Special Order
    $5.16
  • 28
    Insert – Part Number: 582877-00
    Insert
    Part Number: 582877-00
      Special Order
    $4.13
  • 29
    Insert – Part Number: 584080-00
    Insert
    Part Number: 584080-00
      Special Order
    $4.13
  • 30
    Housing – Part Number: 577986-00
    Housing
    Part Number: 577986-00
      No Longer Available
  • 31
    Baffle, Fan – Part Number: 581808-00
    Baffle, Fan
    Part Number: 581808-00
      Special Order
    $4.13
  • 32
    Field Case – Part Number: 577993-00
    Field Case
    Part Number: 577993-00
      Special Order
    $13.15
  • 33
    End Cap Assy – Part Number: 584041-00
    End Cap Assy
    Part Number: 584041-00
      Special Order
    $16.15
  • 34
    Handle Cover – Part Number: 577987-00
    Handle Cover
    Part Number: 577987-00
      No Longer Available
  • 35
    Screw – Part Number: 330065-08
    Screw
    Part Number: 330065-08
      No Longer Available
  • 36
    Cord Clamp – Part Number: 821070
    Cord Clamp
    Part Number: 821070
      In Stock
    $4.13
  • 37
    Screw – Part Number: 330065-13
    Screw
    Part Number: 330065-13
      In Stock
    Minimum Quantity of 2 required
    $4.13
  • 39
    Screw – Part Number: 330065-26
    Screw
    Part Number: 330065-26
      Special Order
    $4.13
  • 40
    Screw – Part Number: 330065-25
    Screw
    Part Number: 330065-25
      In Stock
    Minimum Quantity of 2 required
    $4.13
  • 800
    Grease – Part Number: 870889-03
    Grease
    Part Number: 870889-03
      In Stock
    $9.58
  • 800
    Grease – Part Number: 870889-02
    Grease
    Part Number: 870889-02
      In Stock
    $23.04
  • 801
    Grease – Part Number: 487130-04
    Grease
    Part Number: 487130-04
      On Order
    $11.77
  • 821
    Name Plate – Part Number: 586903-01
    Name Plate
    Part Number: 586903-01
      No Longer Available
  • 836
    Service Kit – Part Number: 585149-00
    Service Kit
    Part Number: 585149-00
      Special Order
    $47.24
  • 836
    Service Tool – Part Number: 559638-99
    Service Tool
    Part Number: 559638-99
      No Longer Available
  • 861
    Kit Box – Part Number: 578005-00
    Kit Box
    Part Number: 578005-00
      No Longer Available
Page B

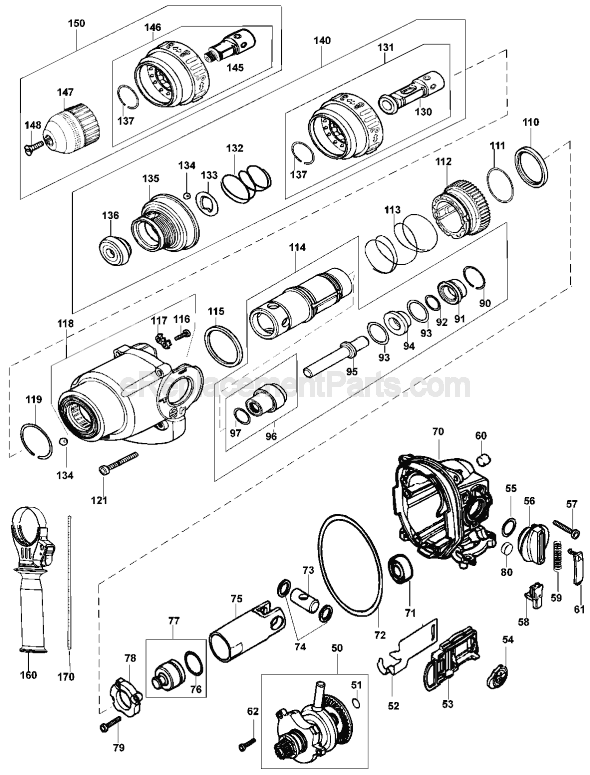

Page B Diagram and Parts List for Type 2 DeWALT
  • 50
    Intershaft – Part Number: 584419-00
    Intershaft
    Part Number: 584419-00
      No Longer Available
  • 51
    O-Ring – Part Number: 580908-00
    O-Ring
    Part Number: 580908-00
      No Longer Available
  • 52
    Plate – Part Number: 578271-00
    Plate
    Part Number: 578271-00
      Special Order
    $4.13
  • 53
    Holder – Part Number: 579564-00
    Holder
    Part Number: 579564-00
      Special Order
    $4.13
  • 54
    Selector – Part Number: 579552-00
    Selector
    Part Number: 579552-00
      Special Order
    $4.13
  • 55
    O-Ring – Part Number: 584638-00
    O-Ring
    Part Number: 584638-00
      In Stock
    Minimum Quantity of 2 required
    $4.13
  • 56
    Lever – Part Number: 587269-00
    Lever
    Part Number: 587269-00
      In Stock
    $6.15
  • 57
    Screw – Part Number: 324007-14
    Screw
    Part Number: 324007-14
      No Longer Available
  • 58
    Lock Button – Part Number: 579184-00
    Lock Button
    Part Number: 579184-00
      No Longer Available
  • 59
    Spring – Part Number: 579179-00
    Spring
    Part Number: 579179-00
      Special Order
    $4.13
  • 60
    Filter – Part Number: 582865-00
    Filter
    Part Number: 582865-00
      In Stock
    $6.15
  • 61
    Cover – Part Number: 579185-00
    Cover
    Part Number: 579185-00
      Special Order
    $5.16
  • 62
    Screw – Part Number: 583981-00
    Screw
    Part Number: 583981-00
      Special Order
    $4.13
  • 70
    Gearcase Assembly – Part Number: 584432-00
    Gearcase Assembly
    Part Number: 584432-00
      No Longer Available
  • 71
    Bearing – Part Number: 330003-81
    Bearing
    Part Number: 330003-81
      In Stock
    $4.13
  • 72
    Seal – Part Number: 578229-00
    Seal
    Part Number: 578229-00
      In Stock
    Minimum Quantity of 2 required
    $4.13
  • 73
    Bearing Block – Part Number: 577801-00
    Bearing Block
    Part Number: 577801-00
      Special Order
    $4.13
  • 74
    Shim Washer – Part Number: 577802-00
    Shim Washer
    Part Number: 577802-00
      No Longer Available
  • 75
    Piston – Part Number: 584420-00
    Piston
    Part Number: 584420-00
      On Order
    $18.29
  • 76
    O-Ring – Part Number: 579699-00
    O-Ring
    Part Number: 579699-00
      In Stock
    Minimum Quantity of 2 required
    $4.13
  • 77
    Ram – Part Number: 584421-00
    Ram
    Part Number: 584421-00
      No Longer Available
  • 78
    Bearing Plate – Part Number: N042808
    Bearing Plate
    Part Number: N042808
      In Stock
    $7.03
  • 79
    Screw – Part Number: 324006-15
    Screw
    Part Number: 324006-15
      In Stock
    Minimum Quantity of 2 required
    $4.13
  • 80
    Filter – Part Number: 587252-00
    Filter
    Part Number: 587252-00
      No Longer Available
  • 90
    Clip – Part Number: 577793-00
    Clip
    Part Number: 577793-00
      Special Order
    $4.13
  • 91
    Bush – Part Number: 584426-00
    Bush
    Part Number: 584426-00
      Special Order
    $12.43
  • 92
    O-Ring – Part Number: 580990-00
    O-Ring
    Part Number: 580990-00
      In Stock
    Minimum Quantity of 2 required
    $4.13
  • 93
    O-ring – Part Number: 577135-00
    O-ring
    Part Number: 577135-00
      Special Order
    Minimum Quantity of 2 required
    $4.13
  • 94
    Damper – Part Number: 584425-00
    Damper
    Part Number: 584425-00
      Special Order
    $7.78
  • 95
    Beat Piece – Part Number: 584424-01
    Beat Piece
    Part Number: 584424-01
      Special Order
    $11.54
  • 96
    Bearing and Seal – Part Number: 584423-01
    Bearing and Seal
    Part Number: 584423-01
      No Longer Available
  • 97
    Seal – Part Number: 577139-00
    Seal
    Part Number: 577139-00
      Special Order
    Minimum Quantity of 2 required
    $4.13
  • 110
    Washer – Part Number: 577797-00
    Washer
    Part Number: 577797-00
      Special Order
    $4.13
  • 111
    O Ring – Part Number: 577744-00
    O Ring
    Part Number: 577744-00
      In Stock
    Minimum Quantity of 2 required
    $4.13
  • 112
    Clutch Assy. – Part Number: 587482-00
    Clutch Assy.
    Part Number: 587482-00
      Special Order
    $51.12
  • 113
    Spring – Part Number: 579178-00
    Spring
    Part Number: 579178-00
      Special Order
    $4.13
  • 114
    Cylinder – Part Number: 584422-01
    Cylinder
    Part Number: 584422-01
      Special Order
    $50.38
  • 115
    Washer – Part Number: 577814-00
    Washer
    Part Number: 577814-00
      In Stock
    Minimum Quantity of 2 required
    $4.13
  • 116
    Screw – Part Number: 330065-05
    Screw
    Part Number: 330065-05
      Special Order
    $4.13
  • 117
    Locking Device – Part Number: 580291-00
    Locking Device
    Part Number: 580291-00
      Special Order
    $4.13
  • 118
    Gearcase Cover – Part Number: 584433-01
    Gearcase Cover
    Part Number: 584433-01
      No Longer Available
  • 119
    Ring – Part Number: 577795-00
    Ring
    Part Number: 577795-00
      Special Order
    Minimum Quantity of 2 required
    $4.13
  • 121
    Screw – Part Number: 330065-13
    Screw
    Part Number: 330065-13
      In Stock
    Minimum Quantity of 2 required
    $4.13
  • 130
    Spindle – Part Number: N031254
    Spindle
    Part Number: N031254
      Special Order
    $21.53
  • 131
    Sleeve Sa – Part Number: 584431-00
    Sleeve Sa
    Part Number: 584431-00
      No Longer Available
  • 132
    Spring – Part Number: 871690
    Spring
    Part Number: 871690
      In Stock
    Minimum Quantity of 2 required
    $5.16
  • 133
    Washer – Part Number: 578387-00
    Washer
    Part Number: 578387-00
    ★★★★★
    ★★★★★
    (3)
      In Stock
    $6.69
  • 134
    Ball – Part Number: 583890-00
    Ball
    Part Number: 583890-00
    ★★★★★
    ★★★★★
    (6)
      In Stock
    $6.15
  • 135
    Tube – Part Number: 577928-00
    Tube
    Part Number: 577928-00
      No Longer Available
  • 136
    Cap – Part Number: 323489-00
    Cap
    Part Number: 323489-00
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $6.15
  • 137
    Ring – Part Number: 579212-00
    Ring
    Part Number: 579212-00
      In Stock
    $5.37
  • 140
    Holder – Part Number: 584558-00
    Holder
    Part Number: 584558-00
      No Longer Available
  • 145
    Spindle – Part Number: 584676-00
    Spindle
    Part Number: 584676-00
      No Longer Available
  • 146
    Spindle Assy. – Part Number: 584556-00
    Spindle Assy.
    Part Number: 584556-00
      Special Order
    $39.68
  • 147
    Chuck,Keyless – Part Number: 582512-02
    Chuck,Keyless
    Part Number: 582512-02
      Special Order
    $18.15
  • 148
    Reverse Thread Chuck Screw – Part Number: 605256-01
    Reverse Thread Chuck Screw
    Part Number: 605256-01
    ★★★★★
    ★★★★★
    (13)
      In Stock
    Minimum Quantity of 2 required
    $2.99
  • 150
    Chuck And Spindle Assy – Part Number: 584559-00
    Chuck And Spindle Assy
    Part Number: 584559-00
      No Longer Available
  • 160
    Handle Assy. – Part Number: 589467-00
    Handle Assy.
    Part Number: 589467-00
      No Longer Available
  • 170
    Depth Stop – Part Number: 798846-02
    Depth Stop
    Part Number: 798846-02
      In Stock
    $6.15

Questions & Answers

?

Our customer Service team is at the ready daily to answer your part and product questions.

We're sorry, but our Q&A experts are temporarily unavailable.
Please check back later if you still haven't found the answer you need.

Ask our Team

We have a dedicated staff with decades of collective experience in helping customers just like you purchase parts to repair their products.
