DeWALT 1" SDS Pistol Grip Hammer Hammer Drill Replacement Parts For Model D25111 (Type 1)

DeWALT Parts We Sell Only Genuine DeWALT Parts

Popular Parts for D25111

Search Within Model

Questions & Answers for DeWALT D25111
Browse all Parts Search by Area
Page A Diagram and Parts List for Type 1 DeWALT Hammer Drill
Page A
Page B Diagram and Parts List for Type 1 DeWALT Hammer Drill
Page B
Previous Showing All Parts Next

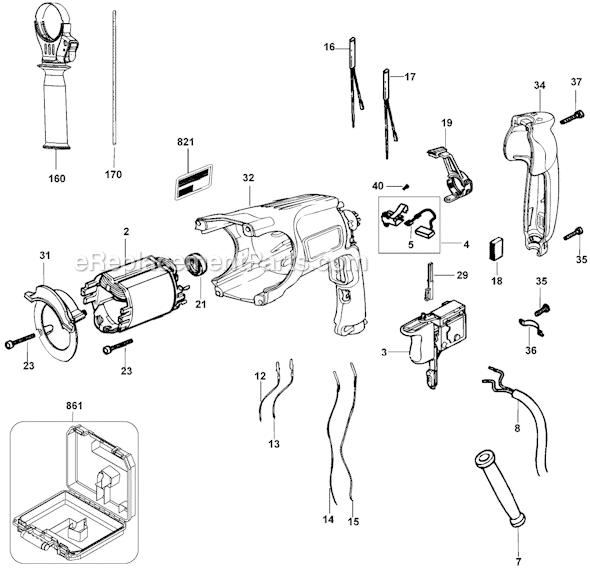

Page A
Page A Diagram and Parts List for Type 1 DeWALT Hammer Drill
  • 2
    Field – Part Number: 496247-00
    Field
    Part Number: 496247-00
      In Stock
    $40.45
  • 3
    Switch – Part Number: 583748-05
    Switch
    Part Number: 583748-05
      No Longer Available
  • 4
    Brush And Holder – Part Number: 577830-03
    Brush And Holder
    Part Number: 577830-03
      In Stock
    $12.18
  • 5
    Brushes ( Set Of 2) – Part Number: 585475-01
    Brushes ( Set Of 2)
    Part Number: 585475-01
      No Longer Available
  • 7
    Cord Protector – Part Number: 584090-00
    Cord Protector
    Part Number: 584090-00
      No Longer Available
  • 8
    Cord Set – Part Number: 330076-19
    Cord Set
    Part Number: 330076-19
      No Longer Available
  • 12
    Lead – Part Number: 584304-00
    Lead
    Part Number: 584304-00
      No Longer Available
  • 13
    Lead Wire – Part Number: 584304-10
    Lead Wire
    Part Number: 584304-10
      No Longer Available
  • 14
    Lead – Part Number: 584304-04
    Lead
    Part Number: 584304-04
      No Longer Available
  • 15
    Lead – Part Number: 584304-05
    Lead
    Part Number: 584304-05
      No Longer Available
  • 16
    Lead – Part Number: 584304-06
    Lead
    Part Number: 584304-06
      No Longer Available
  • 17
    Lead – Part Number: 584304-07
    Lead
    Part Number: 584304-07
      No Longer Available
  • 18
    Bumper – Part Number: 930026-01
    Bumper
    Part Number: 930026-01
      Special Order
    $5.95
  • 19
    Lever – Part Number: 479818-00
    Lever
    Part Number: 479818-00
      Special Order
    $5.95
  • 21
    Bearing Cover – Part Number: 870052
    Bearing Cover
    Part Number: 870052
      Special Order
    $5.95
  • 23
    Screw – Part Number: 326519-03
    Screw
    Part Number: 326519-03
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 29
    Insert – Part Number: 584551-00
    Insert
    Part Number: 584551-00
      Special Order
    $5.95
  • 31
    Fan Baffle – Part Number: 577826-00
    Fan Baffle
    Part Number: 577826-00
      No Longer Available
  • 32
    Field Case – Part Number: 577810-00
    Field Case
    Part Number: 577810-00
      Special Order
    $26.95
  • 34
    Handle Cover – Part Number: 479817-00
    Handle Cover
    Part Number: 479817-00
      Special Order
    $25.90
  • 35
    Screw – Part Number: 330065-06
    Screw
    Part Number: 330065-06
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 36
    Cord Clamp – Part Number: 821070
    Cord Clamp
    Part Number: 821070
      In Stock
    $5.95
  • 37
    Screw – Part Number: 330065-09
    Screw
    Part Number: 330065-09
      Special Order
    $5.95
  • 40
    Screw – Part Number: 330065-25
    Screw
    Part Number: 330065-25
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 160
    Side Handle Assembly – Part Number: 494661-00
    Side Handle Assembly
    Part Number: 494661-00
      In Stock
    $27.10
  • 170
    Depth Stop – Part Number: 495699-00
    Depth Stop
    Part Number: 495699-00
      In Stock
    $8.20
  • 821
    Name Plate – Part Number: 495119-20
    Name Plate
    Part Number: 495119-20
      Special Order
    $5.95
  • 861
    Kit Box – Part Number: 577646-01
    Kit Box
    Part Number: 577646-01
      No Longer Available

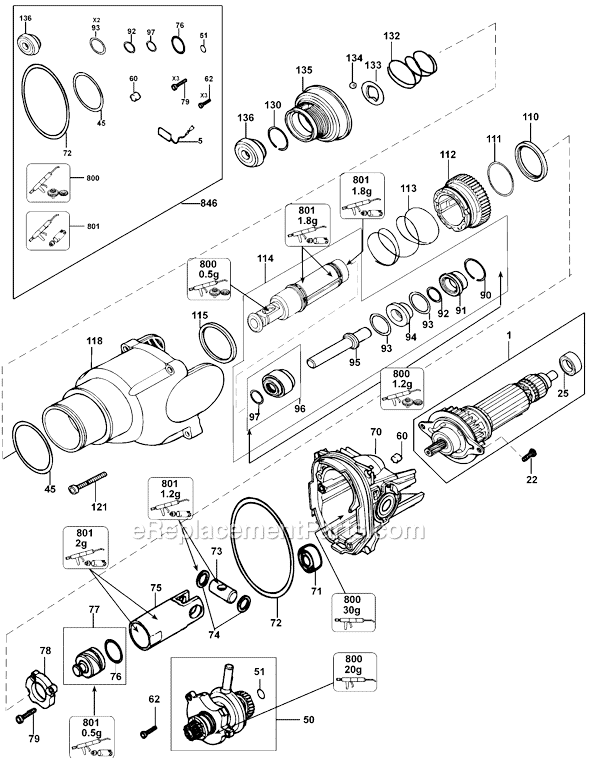

Page B
Page B Diagram and Parts List for Type 1 DeWALT Hammer Drill
  • 1
    Armature Assembly – Part Number: 496249-00
    Armature Assembly
    Part Number: 496249-00
      No Longer Available
  • 5
    Brushes ( Set Of 2) – Part Number: 585475-01
    Brushes ( Set Of 2)
    Part Number: 585475-01
      No Longer Available
  • 22
    Screw – Part Number: 324006-14
    Screw
    Part Number: 324006-14
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 25
    Bearing,Ball – Part Number: 330003-19
    Bearing,Ball
    Part Number: 330003-19
      In Stock
    $5.95
  • 25
    Bearing,Ball – Part Number: 330003-19
    Bearing,Ball
    Part Number: 330003-19
      In Stock
    $5.95
  • 45
    O-ring – Part Number: 577791-00
    O-ring
    Part Number: 577791-00
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 50
    Intershaft – Part Number: 585480-00
    Intershaft
    Part Number: 585480-00
      No Longer Available
  • 51
    O-Ring – Part Number: 580907-00
    O-Ring
    Part Number: 580907-00
      Special Order
    $5.95
  • 60
    Filter – Part Number: 582865-00
    Filter
    Part Number: 582865-00
      In Stock
    $5.95
  • 62
    Screw – Part Number: 583981-00
    Screw
    Part Number: 583981-00
      Special Order
    $5.95
  • 70
    Housing – Part Number: 586502-00
    Housing
    Part Number: 586502-00
      No Longer Available
  • 71
    Ball Bearing – Part Number: 330003-31
    Ball Bearing
    Part Number: 330003-31
      In Stock
    $5.95
  • 72
    Seal – Part Number: 578229-00
    Seal
    Part Number: 578229-00
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 73
    Bearing Block – Part Number: 577801-00
    Bearing Block
    Part Number: 577801-00
      Special Order
    $5.95
  • 74
    Shim Washer – Part Number: 577802-00
    Shim Washer
    Part Number: 577802-00
      No Longer Available
  • 75
    Piston – Part Number: 496246-00
    Piston
    Part Number: 496246-00
      Special Order
    $24.38
  • 76
    O-Ring – Part Number: 579699-00
    O-Ring
    Part Number: 579699-00
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 77
    Ram – Part Number: 496245-00
    Ram
    Part Number: 496245-00
      Special Order
    $18.00
  • 78
    Bearing Plate – Part Number: N042808
    Bearing Plate
    Part Number: N042808
      In Stock
    $5.95
  • 79
    Screw – Part Number: 324006-15
    Screw
    Part Number: 324006-15
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 90
    Clip – Part Number: 577793-00
    Clip
    Part Number: 577793-00
      Special Order
    $5.95
  • 91
    Bush – Part Number: 584426-00
    Bush
    Part Number: 584426-00
      Special Order
    $16.16
  • 92
    O-Ring – Part Number: 580990-00
    O-Ring
    Part Number: 580990-00
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 93
    O-ring – Part Number: 577135-00
    O-ring
    Part Number: 577135-00
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 94
    Damper – Part Number: 584425-00
    Damper
    Part Number: 584425-00
      Special Order
    $10.12
  • 95
    Beat Piece – Part Number: 584424-00
    Beat Piece
    Part Number: 584424-00
      Special Order
    $10.78
  • 96
    Bearing and Seal – Part Number: 584423-00
    Bearing and Seal
    Part Number: 584423-00
      Special Order
    $18.90
  • 97
    Seal – Part Number: 577139-00
    Seal
    Part Number: 577139-00
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 110
    Washer – Part Number: 577797-00
    Washer
    Part Number: 577797-00
      Special Order
    $5.95
  • 111
    O Ring – Part Number: 577744-00
    O Ring
    Part Number: 577744-00
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 112
    Clutch Assy. – Part Number: 587482-00
    Clutch Assy.
    Part Number: 587482-00
      Special Order
    $57.11
  • 113
    Spring – Part Number: 579178-00
    Spring
    Part Number: 579178-00
      Special Order
    $5.95
  • 114
    Cylinder Assy. – Part Number: 584422-00
    Cylinder Assy.
    Part Number: 584422-00
      In Stock
    $79.33
  • 115
    Washer – Part Number: 577814-00
    Washer
    Part Number: 577814-00
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 118
    Gear Case – Part Number: 586500-00
    Gear Case
    Part Number: 586500-00
      No Longer Available
  • 121
    Screw – Part Number: 330065-28
    Screw
    Part Number: 330065-28
      Special Order
    $5.95
  • 130
    Ring – Part Number: 579212-00
    Ring
    Part Number: 579212-00
      In Stock
    $5.95
  • 132
    Spring – Part Number: 871690
    Spring
    Part Number: 871690
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 133
    Washer – Part Number: 578387-00
    Washer
    Part Number: 578387-00
    ★★★★★
    ★★★★★
    (3)
      In Stock
    $7.50
  • 134
    Ball – Part Number: 583890-00
    Ball
    Part Number: 583890-00
    ★★★★★
    ★★★★★
    (6)
      In Stock
    $5.95
  • 135
    Tube – Part Number: N774198
    Tube
    Part Number: N774198
      No Longer Available
  • 136
    Cap – Part Number: 323489-00
    Cap
    Part Number: 323489-00
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $5.95
  • 800
    Grease – Part Number: 870889-02
    Grease
    Part Number: 870889-02
      In Stock
    $29.95
  • 801
    Grease – Part Number: 487130-04
    Grease
    Part Number: 487130-04
      In Stock
    $15.30
  • 846
    Service Kit – Part Number: 585499-00
    Service Kit
    Part Number: 585499-00
      No Longer Available
