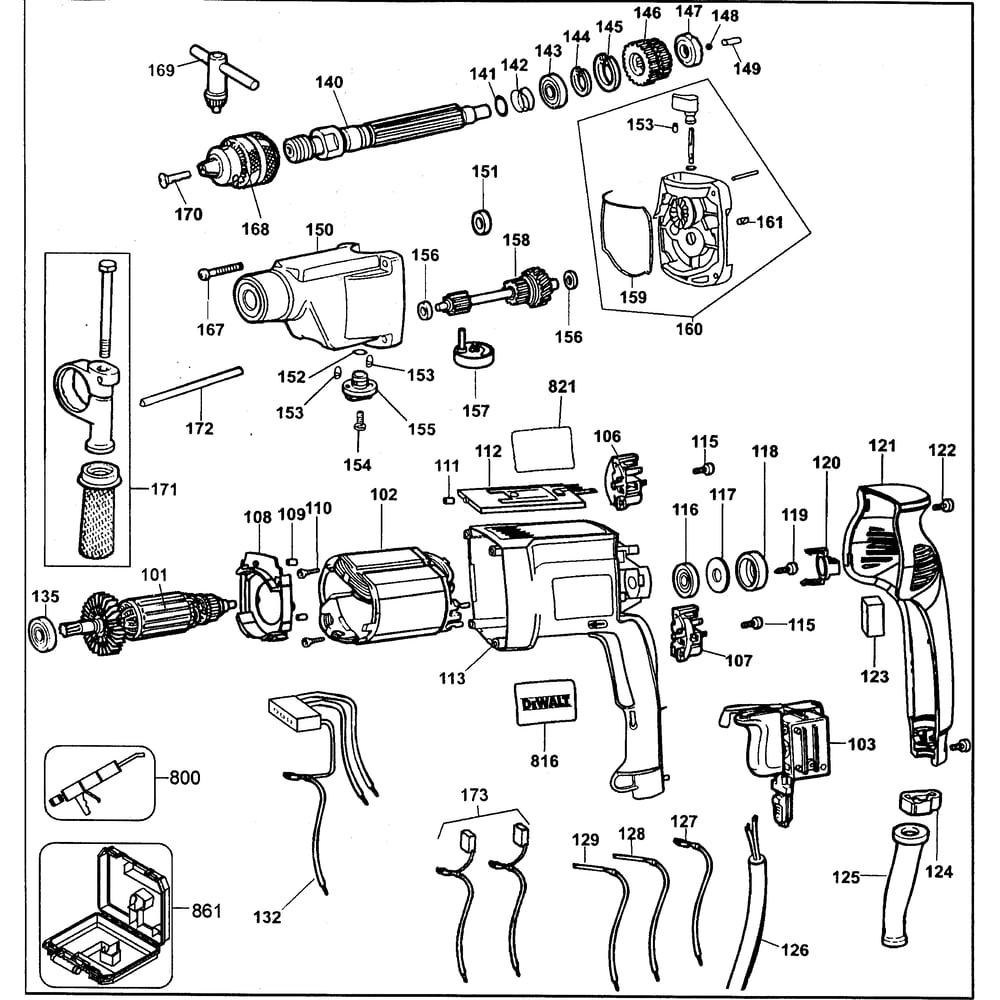

Drill Diagram and Parts List for  DeWALT Hammer Drill
Drill
Previous Showing All Parts Next
Drill
Drill Diagram and Parts List for  DeWALT Hammer Drill
  • 101
    Armature – Part Number: 327471-03
    Armature
    Part Number: 327471-03
      No Longer Available
  • 102
    Field – Part Number: 328961-03
    Field
    Part Number: 328961-03
      No Longer Available
  • 103
    Switch (variable Speed With Re – Part Number: 176830-19
    Switch (variable Speed With Re
    Part Number: 176830-19
      No Longer Available
  • 106
    Brush Holder Assembly – Part Number: 401878-00
    Brush Holder Assembly
    Part Number: 401878-00
      In Stock
    $5.95
  • 107
    Brush Holder Assembly – Part Number: 401877-00
    Brush Holder Assembly
    Part Number: 401877-00
      No Longer Available
  • 108
    Baffle,Fan – Part Number: 327293-00
    Baffle,Fan
    Part Number: 327293-00
      No Longer Available
  • 109
    Rubber Plug – Part Number: 949638-01
    Rubber Plug
    Part Number: 949638-01
      Special Order
    $5.95
  • 110
    Screw – Part Number: 949650-01
    Screw
    Part Number: 949650-01
      No Longer Available
  • 111
    Rubber Plug – Part Number: 949638-02
    Rubber Plug
    Part Number: 949638-02
      In Stock
    $5.95
  • 112
    Switch Kit – Part Number: 429990-00
    Switch Kit
    Part Number: 429990-00
      No Longer Available
  • 113
    Housing – Part Number: 327290-05
    Housing
    Part Number: 327290-05
      No Longer Available
  • 115
    Screw – Part Number: 330065-06
    Screw
    Part Number: 330065-06
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 116
    Ball Bearing – Part Number: 330003-31
    Ball Bearing
    Part Number: 330003-31
      In Stock
    $5.95
  • 117
    Washer – Part Number: 949876-25
    Washer
    Part Number: 949876-25
      No Longer Available
  • 118
    Ring – Part Number: 870052-00
    Ring
    Part Number: 870052-00
      No Longer Available
  • 119
    Screw – Part Number: 329794-00
    Screw
    Part Number: 329794-00
      No Longer Available
  • 120
    Guide,Cable – Part Number: 327296-00
    Guide,Cable
    Part Number: 327296-00
      Special Order
    $5.95
  • 121
    Cover,Switch – Part Number: 327298-01
    Cover,Switch
    Part Number: 327298-01
      No Longer Available
  • 122
    Screw – Part Number: 330065-07
    Screw
    Part Number: 330065-07
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 123
    Bumper – Part Number: 930026-01
    Bumper
    Part Number: 930026-01
      Special Order
    $5.95
  • 124
    Cord Clamp – Part Number: 402648-00
    Cord Clamp
    Part Number: 402648-00
      Special Order
    $5.95
  • 125
    Electric Drill Cord Protector – Part Number: 330005-01
    Electric Drill Cord Protector
    Part Number: 330005-01
      In Stock
    $10.32
  • 126
    Cordset Polarised – Part Number: 325090-08
    Cordset Polarised
    Part Number: 325090-08
      No Longer Available
  • 127
    Lead,Black – Part Number: 940988-71
    Lead,Black
    Part Number: 940988-71
      Special Order
    $5.95
  • 128
    Lead,Black – Part Number: 940988-70
    Lead,Black
    Part Number: 940988-70
      No Longer Available
  • 129
    Lead,Blue – Part Number: 940988-72
    Lead,Blue
    Part Number: 940988-72
      Special Order
    $5.95
  • 132
    Harness – Part Number: 328101-00
    Harness
    Part Number: 328101-00
      No Longer Available
  • 135
    Ball Bearing – Part Number: 330003-03
    Ball Bearing
    Part Number: 330003-03
      No Longer Available
  • 140
    Spindle – Part Number: 327313-00
    Spindle
    Part Number: 327313-00
      No Longer Available
  • 141
    O Ring – Part Number: 930028-00
    O Ring
    Part Number: 930028-00
      Special Order
    $5.95
  • 142
    Spring – Part Number: 931890-00
    Spring
    Part Number: 931890-00
      Special Order
    $5.95
  • 143
    Bearing Ball – Part Number: 330003-12
    Bearing Ball
    Part Number: 330003-12
      No Longer Available
  • 144
    Ring – Part Number: 944137-00
    Ring
    Part Number: 944137-00
      No Longer Available
  • 145
    Ring,Seeger – Part Number: 931398-00
    Ring,Seeger
    Part Number: 931398-00
      No Longer Available
  • 147
    Clutch – Part Number: 945706-00
    Clutch
    Part Number: 945706-00
      In Stock
    $5.95
  • 148
    Ball – Part Number: 917725-00
    Ball
    Part Number: 917725-00
      No Longer Available
  • 149
    Pin – Part Number: 330041-25
    Pin
    Part Number: 330041-25
      No Longer Available
  • 150
    Case,Gear – Part Number: 327311-00
    Case,Gear
    Part Number: 327311-00
      No Longer Available
  • 151
    Ring – Part Number: 939611-00
    Ring
    Part Number: 939611-00
      No Longer Available
  • 152
    Ring,o – Part Number: 323711-34
    Ring,o
    Part Number: 323711-34
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 153
    Detent – Part Number: 326467-00
    Detent
    Part Number: 326467-00
      In Stock
    $5.95
  • 154
    Screw – Part Number: 330065-22
    Screw
    Part Number: 330065-22
      Special Order
    $5.95
  • 155
    Knob – Part Number: 327309-01
    Knob
    Part Number: 327309-01
      No Longer Available
  • 156
    Washer – Part Number: 930102-00
    Washer
    Part Number: 930102-00
      Special Order
    $5.95
  • 157
    Actuator – Part Number: 327314-00
    Actuator
    Part Number: 327314-00
      No Longer Available
  • 158
    Gear and pin – Part Number: 577850-00
    Gear and pin
    Part Number: 577850-00
      No Longer Available
  • 158A
    Spindle Assembly – Part Number: 577851-00
    Spindle Assembly
    Part Number: 577851-00
      No Longer Available
  • 159
    Seal – Part Number: 327291-00
    Seal
    Part Number: 327291-00
      No Longer Available
  • 160
    Gear cover – Part Number: 948619-00
    Gear cover
    Part Number: 948619-00
      No Longer Available
  • 161
    Retainer,Brg. – Part Number: 916010-00
    Retainer,Brg.
    Part Number: 916010-00
      No Longer Available
  • 167
    Screw – Part Number: 330065-15
    Screw
    Part Number: 330065-15
      No Longer Available
  • 168
    CHUCK & KEY – Part Number: 284211-01
    CHUCK & KEY
    Part Number: 284211-01
      No Longer Available
  • 169
    CHUCK KEY – Part Number: 330034-07
    CHUCK KEY
    Part Number: 330034-07
      No Longer Available
  • 170
    Screw – Part Number: 574106-00
    Screw
    Part Number: 574106-00
      No Longer Available
  • 171
    Handle – Part Number: 327140-00
    Handle
    Part Number: 327140-00
      No Longer Available
  • 172
    Rod, Depth – Part Number: 875715-00
    Rod, Depth
    Part Number: 875715-00
      No Longer Available
  • 173
    Brush kit – Part Number: 329604-01
    Brush kit
    Part Number: 329604-01
      No Longer Available
  • 800
    Grease:4 LB Can – Part Number: 429698-00
    Grease:4 LB Can
    Part Number: 429698-00
      In Stock
    $122.02
  • 816
    Brand Label – Part Number: 149474-00
    Brand Label
    Part Number: 149474-00
      No Longer Available
  • 821
    Nameplate – Part Number: 328987-00
    Nameplate
    Part Number: 328987-00
      No Longer Available
  • 861
    Kit Box – Part Number: 577646-01
    Kit Box
    Part Number: 577646-01
      No Longer Available
