DeWALT Cordless Hammer Hammer Drill Replacement Parts For Model DCH133BR (Type 1)

We Sell Only Genuine DeWALT Parts

Popular Parts for DCH133BR

Search Within Model

Browse all Parts Search by Area
Section 1 Diagram and Parts List for Type 1 DeWALT Hammer Drill
Section 1
Section 2 Diagram and Parts List for Type 1 DeWALT Hammer Drill
Section 2
Previous Showing All Parts Next
Section 1
Section 1 Diagram and Parts List for Type 1 DeWALT Hammer Drill
  • 2
    Cap – Part Number: 323489-00
    Cap
    Part Number: 323489-00
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $6.16
  • 3
    Ring – Part Number: 579212-00
    Ring
    Part Number: 579212-00
      In Stock
    $6.16
  • 4
    TUBE SA – Part Number: NA073152
    TUBE SA
    Part Number: NA073152
      Special Order
    $6.16
  • 4
    SPINDLE SA – Part Number: NA098071
    SPINDLE SA
    Part Number: NA098071
      Special Order
    $61.50
  • 5
    Ball – Part Number: 583890-00
    Ball
    Part Number: 583890-00
    ★★★★★
    ★★★★★
    (6)
      In Stock
    $6.16
  • 6
    Washer – Part Number: 578387-00
    Washer
    Part Number: 578387-00
    ★★★★★
    ★★★★★
    (3)
      In Stock
    $7.77
  • 7
    Spring – Part Number: 871690
    Spring
    Part Number: 871690
      In Stock
    Minimum Quantity of 2 required
    $6.34
  • 8
    FRONT HOUSING ASSY. – Part Number: N417731
    FRONT HOUSING ASSY.
    Part Number: N417731
      In Stock
    $29.79
  • 10
    SEAL RING – Part Number: N496180
    SEAL RING
    Part Number: N496180
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 11
    Bearing – Part Number: N020023
    Bearing
    Part Number: N020023
      In Stock
    $8.79
  • 13
    WASHER – Part Number: 1005788-00
    WASHER
    Part Number: 1005788-00
      In Stock
    $6.16
  • 17
    Spindle Sa – Part Number: NA419837
    Spindle Sa
    Part Number: NA419837
      Special Order
    $59.03
  • 18
    CLUTCH – Part Number: N264677
    CLUTCH
    Part Number: N264677
      No Longer Available
  • 19
    CLUTCH RING – Part Number: N427169
    CLUTCH RING
    Part Number: N427169
      No Longer Available
  • 20
    Spindle Sa – Part Number: NA419837
    Spindle Sa
    Part Number: NA419837
      Special Order
    $59.03
  • 22
    O-RING – Part Number: N394276
    O-RING
    Part Number: N394276
      Special Order
    $6.16
  • 23
    GUIDE – Part Number: N470388
    GUIDE
    Part Number: N470388
      Special Order
    Minimum Quantity of 2 required
    $6.16
  • 24
    Beat Piece – Part Number: NA534440
    Beat Piece
    Part Number: NA534440
      Special Order
    $7.25
  • 25
    O-Ring – Part Number: 580990-00
    O-Ring
    Part Number: 580990-00
      In Stock
    Minimum Quantity of 2 required
    $6.55
  • 26
    Washer – Part Number: 327087-00
    Washer
    Part Number: 327087-00
      Special Order
    Minimum Quantity of 2 required
    $6.16
  • 27
    SNAP RING – Part Number: N294259
    SNAP RING
    Part Number: N294259
      No Longer Available
  • 28
    BEARING – Part Number: N267565
    BEARING
    Part Number: N267565
      In Stock
    $6.16
  • 29
    BEARING – Part Number: N417745
    BEARING
    Part Number: N417745
      Special Order
    $9.20
  • 32
    O-RING – Part Number: N264642
    O-RING
    Part Number: N264642
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 33
    PISTON – Part Number: N425231
    PISTON
    Part Number: N425231
      In Stock
    $22.77
  • 34
    Washer – Part Number: 1005842-00
    Washer
    Part Number: 1005842-00
      Special Order
    $6.16
  • 35
    BEARING – Part Number: N325041
    BEARING
    Part Number: N325041
      In Stock
    $6.16
  • 36
    BEARING HOUSING – Part Number: N495931
    BEARING HOUSING
    Part Number: N495931
      No Longer Available
  • 37
    O-RING – Part Number: N264673
    O-RING
    Part Number: N264673
      Special Order
    $6.16
  • 38
    INTERSHAFT – Part Number: N418018
    INTERSHAFT
    Part Number: N418018
      In Stock
    $62.37
  • 44
    Washer – Part Number: 1005844-00
    Washer
    Part Number: 1005844-00
      Special Order
    $6.16
  • 45
    O-RING – Part Number: N264672
    O-RING
    Part Number: N264672
      Special Order
    $6.16
  • 46
    SHIFT COLLAR – Part Number: N417853
    SHIFT COLLAR
    Part Number: N417853
      In Stock
    $8.25
  • 47
    GEAR – Part Number: N417859
    GEAR
    Part Number: N417859
      In Stock
    $18.15
  • 48
    Felt Seal – Part Number: 1005812-00
    Felt Seal
    Part Number: 1005812-00
      Special Order
    $6.16
  • 49
    Screw – Part Number: 324006-14
    Screw
    Part Number: 324006-14
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 50
    Screw – Part Number: 324006-15
    Screw
    Part Number: 324006-15
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 51
    PLATE – Part Number: NA048777
    PLATE
    Part Number: NA048777
      Special Order
    $6.16
  • 52
    Spring – Part Number: 1005795-00
    Spring
    Part Number: 1005795-00
      In Stock
    Minimum Quantity of 2 required
    $6.37
  • 55
    O-RING – Part Number: N091381-00
    O-RING
    Part Number: N091381-00
      In Stock
    Minimum Quantity of 2 required
    $6.43
  • 97
    Screw – Part Number: 330065-13
    Screw
    Part Number: 330065-13
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 100
    Spindle Sa – Part Number: NA419837
    Spindle Sa
    Part Number: NA419837
      Special Order
    $59.03
  • 100
    SPINDLE SA – Part Number: NA098071
    SPINDLE SA
    Part Number: NA098071
      Special Order
    $61.50
  • 101
    SELECTOR – Part Number: N417861
    SELECTOR
    Part Number: N417861
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $13.80
  • 102
    RAM – Part Number: N418035
    RAM
    Part Number: N418035
      In Stock
    $18.85
  • 800
    Grease – Part Number: 870889-02
    Grease
    Part Number: 870889-02
      In Stock
    $31.03
  • 801
    Grease – Part Number: 487130-04
    Grease
    Part Number: 487130-04
      In Stock
    $15.85
  • 836
    SRT CIRCLIP TOOL – Part Number: 1003960-99
    SRT CIRCLIP TOOL
    Part Number: 1003960-99
      No Longer Available
  • 836
    SRT 3 LEGGED TOOL – Part Number: 1003959-99
    SRT 3 LEGGED TOOL
    Part Number: 1003959-99
      No Longer Available
  • 836
    Service Tool Spring Comp. Fxt. – Part Number: 596005-99
    Service Tool Spring Comp. Fxt.
    Part Number: 596005-99
      No Longer Available
  • 846
    SERVICE KIT – Part Number: N491563
    SERVICE KIT
    Part Number: N491563
      Special Order
    $60.68

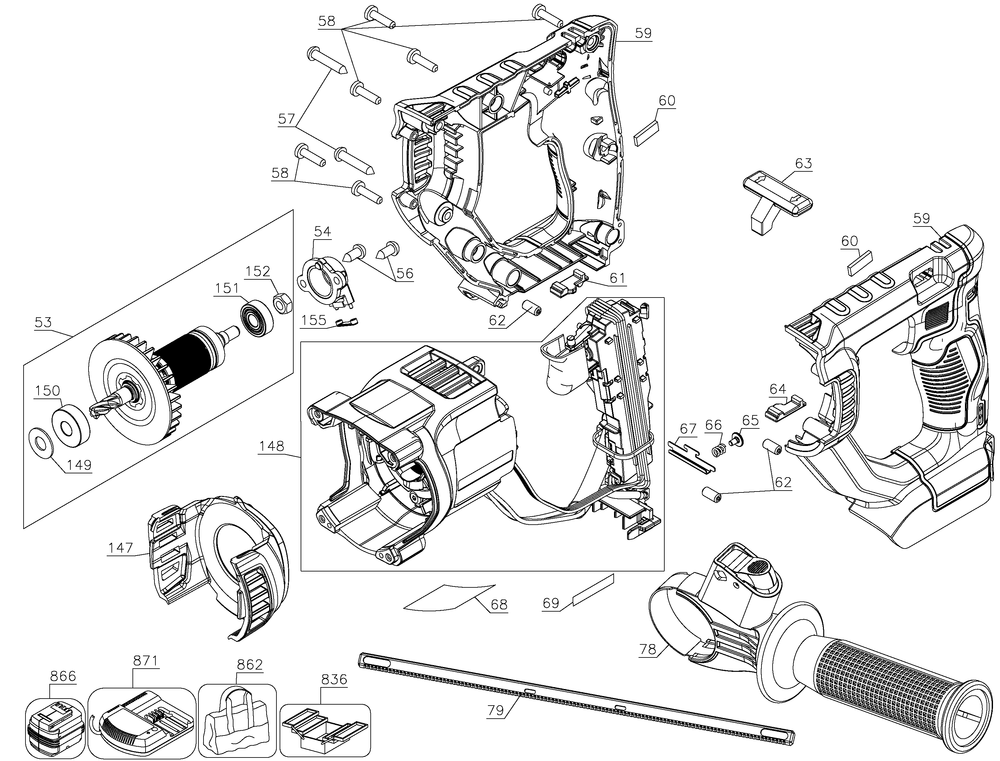

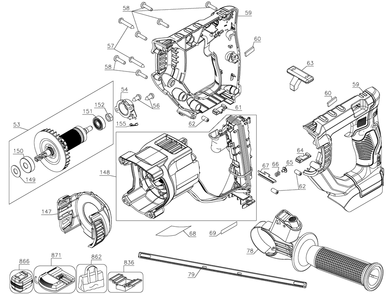

Section 2
Section 2 Diagram and Parts List for Type 1 DeWALT Hammer Drill
