DeWALT Rotary Hammer Hammer Drill Replacement Parts For Model D25263KR (Type 1)

We Sell Only Genuine DeWALT Parts

Popular Parts for D25263KR

Search Within Model

Questions & Answers for DeWALT D25263KR
Browse all Parts Search by Area
Section 1 Diagram and Parts List for Type 1 DeWALT Hammer Drill
Section 1
Section 2 Diagram and Parts List for Type 1 DeWALT Hammer Drill
Section 2
Previous Showing All Parts Next
Section 1

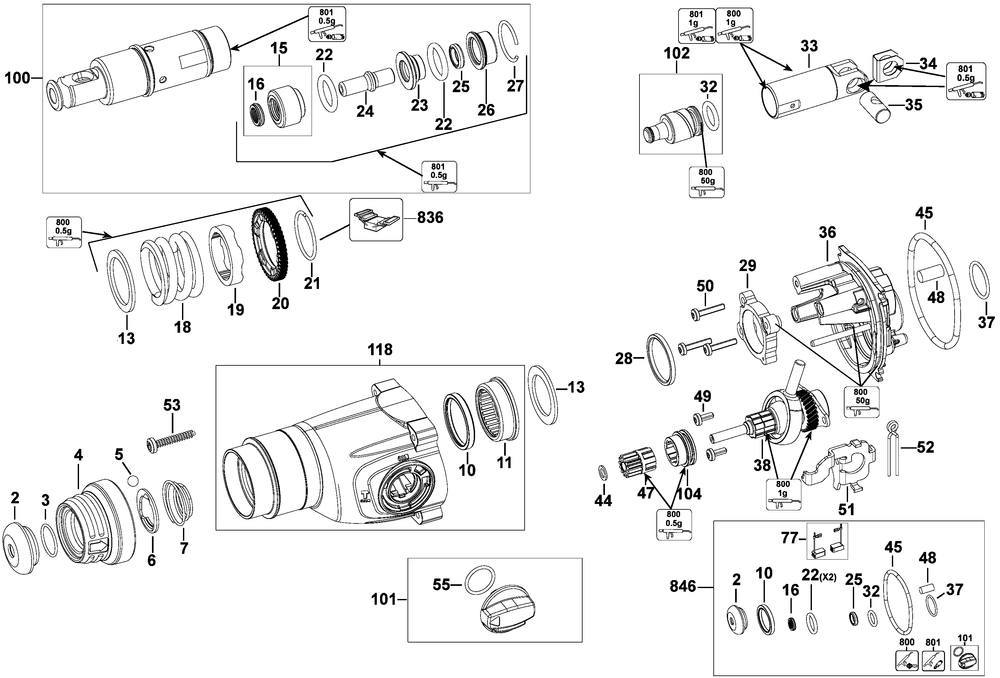

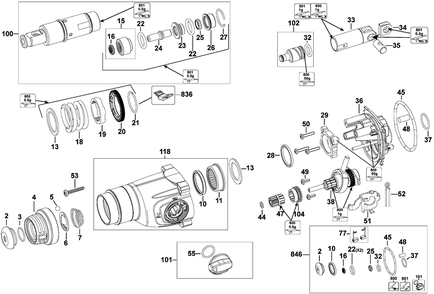

Section 1 Diagram and Parts List for Type 1 DeWALT Hammer Drill
  • 2
    Cap – Part Number: 323489-00
    Cap
    Part Number: 323489-00
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $5.95
  • 3
    Ring – Part Number: 579212-00
    Ring
    Part Number: 579212-00
      In Stock
    $5.95
  • 5
    Ball – Part Number: 583890-00
    Ball
    Part Number: 583890-00
    ★★★★★
    ★★★★★
    (6)
      In Stock
    $5.95
  • 6
    Washer – Part Number: 578387-00
    Washer
    Part Number: 578387-00
    ★★★★★
    ★★★★★
    (3)
      In Stock
    $7.50
  • 7
    Spring – Part Number: 871690
    Spring
    Part Number: 871690
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 10
    Seal – Part Number: 577812-00
    Seal
    Part Number: 577812-00
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 11
    NEEDLE BEARING – Part Number: 577813-00
    NEEDLE BEARING
    Part Number: 577813-00
      In Stock
    $8.26
  • 13
    Washer – Part Number: 577814-00
    Washer
    Part Number: 577814-00
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 15
    Bearing and Seal – Part Number: 584423-00
    Bearing and Seal
    Part Number: 584423-00
      Special Order
    $18.90
  • 16
    Seal – Part Number: 577139-00
    Seal
    Part Number: 577139-00
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 18
    SPRING – Part Number: N322087
    SPRING
    Part Number: N322087
      Special Order
    $6.16
  • 19
    RING – Part Number: N417736
    RING
    Part Number: N417736
      Special Order
    $23.58
  • 20
    GEAR – Part Number: N417740
    GEAR
    Part Number: N417740
      Special Order
    $31.07
  • 21
    Snap Ring – Part Number: 581836-00
    Snap Ring
    Part Number: 581836-00
      Special Order
    $5.95
  • 22
    O-ring – Part Number: 577135-00
    O-ring
    Part Number: 577135-00
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 23
    DAMPER – Part Number: 577130-00
    DAMPER
    Part Number: 577130-00
      Special Order
    $5.95
  • 24
    Beat Piece – Part Number: N082142
    Beat Piece
    Part Number: N082142
      Special Order
    $12.82
  • 25
    O-Ring – Part Number: 580990-00
    O-Ring
    Part Number: 580990-00
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 26
    CATCH – Part Number: N401306
    CATCH
    Part Number: N401306
      Special Order
    $6.38
  • 27
    SNAP RING – Part Number: N361759
    SNAP RING
    Part Number: N361759
      Special Order
    $5.95
  • 28
    Washer – Part Number: N059509
    Washer
    Part Number: N059509
      No Longer Available
  • 29
    SPINDLE BEARING – Part Number: N417747
    SPINDLE BEARING
    Part Number: N417747
      Special Order
    $12.68
  • 32
    O-Ring – Part Number: 579699-00
    O-Ring
    Part Number: 579699-00
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 33
    PISTON – Part Number: N417751
    PISTON
    Part Number: N417751
      In Stock
    $22.92
  • 34
    WASHER – Part Number: N325040
    WASHER
    Part Number: N325040
      No Longer Available
  • 35
    BEARING – Part Number: N325041
    BEARING
    Part Number: N325041
      In Stock
    $5.95
  • 36
    BEARING HOUSING – Part Number: N495867
    BEARING HOUSING
    Part Number: N495867
      Special Order
    $33.56
  • 37
    O-RING – Part Number: N264673
    O-RING
    Part Number: N264673
      Special Order
    $5.95
  • 38
    INTERSHAFT – Part Number: N418018
    INTERSHAFT
    Part Number: N418018
      In Stock
    $60.20
  • 44
    Washer – Part Number: 1005844-00
    Washer
    Part Number: 1005844-00
      Special Order
    $5.95
  • 45
    O-RING – Part Number: N264672
    O-RING
    Part Number: N264672
      Special Order
    $5.95
  • 47
    GEAR – Part Number: N417860
    GEAR
    Part Number: N417860
      Special Order
    $24.18
  • 48
    Felt Seal – Part Number: 1005812-00
    Felt Seal
    Part Number: 1005812-00
      Special Order
    $5.95
  • 49
    Screw – Part Number: 324006-14
    Screw
    Part Number: 324006-14
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 50
    Screw – Part Number: 324006-15
    Screw
    Part Number: 324006-15
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 51
    Plate – Part Number: NA264679
    Plate
    Part Number: NA264679
      Special Order
    $5.95
  • 52
    Spring – Part Number: 1005795-00
    Spring
    Part Number: 1005795-00
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 53
    Screw – Part Number: N389438
    Screw
    Part Number: N389438
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 55
    O-RING – Part Number: N091381-00
    O-RING
    Part Number: N091381-00
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 100
    SPINDLE ASSEMBLY – Part Number: N418052
    SPINDLE ASSEMBLY
    Part Number: N418052
      In Stock
    $57.45
  • 101
    SELECTOR – Part Number: N417861
    SELECTOR
    Part Number: N417861
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $13.32
  • 102
    RAM – Part Number: N418036
    RAM
    Part Number: N418036
      In Stock
    $20.08
  • 104
    SHIFT COLLAR – Part Number: N417853
    SHIFT COLLAR
    Part Number: N417853
      In Stock
    $7.96
  • 118
    FRONT HOUSING – Part Number: N417734
    FRONT HOUSING
    Part Number: N417734
      In Stock
    $32.75
  • 800
    Grease – Part Number: 870889-02
    Grease
    Part Number: 870889-02
      In Stock
    $29.95
  • 801
    Grease – Part Number: 487130-04
    Grease
    Part Number: 487130-04
      In Stock
    $15.30
  • 836
    Service Tool – Part Number: 1003925-99
    Service Tool
    Part Number: 1003925-99
      No Longer Available
  • 836
    Service Tool Spring Comp. Fxt. – Part Number: 596005-99
    Service Tool Spring Comp. Fxt.
    Part Number: 596005-99
      No Longer Available
  • 836
    Service Tool – Part Number: 1003924-99
    Service Tool
    Part Number: 1003924-99
      No Longer Available
  • 846
    SERVICE KIT – Part Number: N418470
    SERVICE KIT
    Part Number: N418470
      Special Order
    $55.35
Section 2

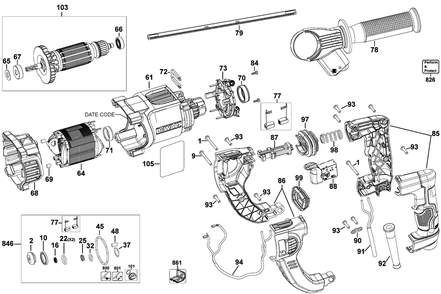

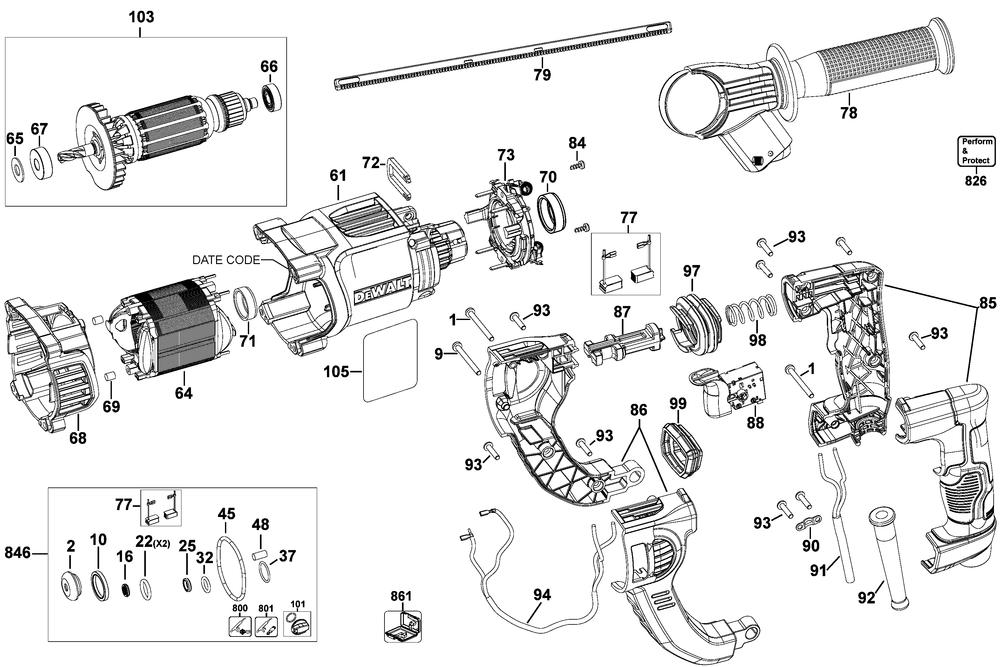

Section 2 Diagram and Parts List for Type 1 DeWALT Hammer Drill
  • 1
    SCREW – Part Number: N325879
    SCREW
    Part Number: N325879
      Special Order
    $5.95
  • 2
    Cap – Part Number: 323489-00
    Cap
    Part Number: 323489-00
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $5.95
  • 9
    Screw – Part Number: 330065-16
    Screw
    Part Number: 330065-16
      Special Order
    $5.95
  • 10
    Seal – Part Number: 577812-00
    Seal
    Part Number: 577812-00
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 16
    Seal – Part Number: 577139-00
    Seal
    Part Number: 577139-00
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 22
    O-ring – Part Number: 577135-00
    O-ring
    Part Number: 577135-00
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 25
    O-Ring – Part Number: 580990-00
    O-Ring
    Part Number: 580990-00
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 32
    O-Ring – Part Number: 579699-00
    O-Ring
    Part Number: 579699-00
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 37
    O-RING – Part Number: N264673
    O-RING
    Part Number: N264673
      Special Order
    $5.95
  • 45
    O-RING – Part Number: N264672
    O-RING
    Part Number: N264672
      Special Order
    $5.95
  • 48
    Felt Seal – Part Number: 1005812-00
    Felt Seal
    Part Number: 1005812-00
      Special Order
    $5.95
  • 61
    MOTOR HOUSING – Part Number: N481043
    MOTOR HOUSING
    Part Number: N481043
      Special Order
    $12.56
  • 64
    FIELD & FLD.CSE – Part Number: N489767
    FIELD & FLD.CSE
    Part Number: N489767
      Special Order
    $57.96
  • 64
    FIELD – Part Number: N484766
    FIELD
    Part Number: N484766
      In Stock
    $48.84
  • 65
    WASHER – Part Number: N554533
    WASHER
    Part Number: N554533
      Special Order
    $5.95
  • 66
    Bearing – Part Number: 1005895-00
    Bearing
    Part Number: 1005895-00
      Special Order
    $5.95
  • 67
    Bearing – Part Number: N110359
    Bearing
    Part Number: N110359
    ★★★★★
    ★★★★★
    (16)
      In Stock
    $5.95
  • 68
    BAFFLE – Part Number: N346919
    BAFFLE
    Part Number: N346919
      No Longer Available
  • 69
    RUBBER BUMPER – Part Number: N476768
    RUBBER BUMPER
    Part Number: N476768
      No Longer Available
  • 70
    Rubber Cap – Part Number: 1005856-00
    Rubber Cap
    Part Number: 1005856-00
      No Longer Available
  • 71
    BEARING COVER – Part Number: N442578
    BEARING COVER
    Part Number: N442578
      Special Order
    $5.95
  • 72
    Clip – Part Number: 1005894-00
    Clip
    Part Number: 1005894-00
      No Longer Available
  • 73
    BRUSH RING – Part Number: N418034
    BRUSH RING
    Part Number: N418034
      In Stock
    $33.84
  • 78
    SIDE HANDLE – Part Number: N413662
    SIDE HANDLE
    Part Number: N413662
      In Stock
    $33.90
  • 79
    Depth Stop – Part Number: 798846-02
    Depth Stop
    Part Number: 798846-02
      In Stock
    $5.95
  • 84
    Screw – Part Number: N086775
    Screw
    Part Number: N086775
      Special Order
    $5.95
  • 84
    SCREW – Part Number: N475466
    SCREW
    Part Number: N475466
      Special Order
    $5.95
  • 85
    CLAMSHELL SET – Part Number: N418016
    CLAMSHELL SET
    Part Number: N418016
      No Longer Available
  • 87
    Stop – Part Number: N152623
    Stop
    Part Number: N152623
      In Stock
    $5.95
  • 88
    Switch – Part Number: N364921
    Switch
    Part Number: N364921
      In Stock
    $25.90
  • 90
    Cord Clamp – Part Number: 821070
    Cord Clamp
    Part Number: 821070
      In Stock
    $5.95
  • 91
    Cordset – Part Number: 1005754-00
    Cordset
    Part Number: 1005754-00
      In Stock
    $26.95
  • 92
    Cord Protector – Part Number: N918736
    Cord Protector
    Part Number: N918736
    ★★★★★
    ★★★★★
    (8)
      In Stock
    $5.95
  • 93
    Screw – Part Number: 330065-08
    Screw
    Part Number: 330065-08
      No Longer Available
  • 94
    WIRE HARNESS – Part Number: N319779
    WIRE HARNESS
    Part Number: N319779
      Special Order
    $5.95
  • 97
    BELLOWS – Part Number: N377886
    BELLOWS
    Part Number: N377886
      No Longer Available
  • 98
    Compression Spring – Part Number: N106188
    Compression Spring
    Part Number: N106188
      Special Order
    $5.95
  • 99
    BELLOWS – Part Number: N377887
    BELLOWS
    Part Number: N377887
      No Longer Available
  • 101
    SELECTOR – Part Number: N417861
    SELECTOR
    Part Number: N417861
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $13.32
  • 103
    Armature Sa – Part Number: NA708894
    Armature Sa
    Part Number: NA708894
      Special Order
    $52.27
  • 800
    Grease – Part Number: 870889-02
    Grease
    Part Number: 870889-02
      In Stock
    $29.95
  • 801
    Grease – Part Number: 487130-04
    Grease
    Part Number: 487130-04
      In Stock
    $15.30
  • 826
    LABEL – Part Number: N196274
    LABEL
    Part Number: N196274
      In Stock
    $5.95
