DeWALT 5/8 Inch Rotary Hammer Hammer Drill Replacement Parts For Model DW523K-04 (TYPE 100)

We Sell Only Genuine DeWALT Parts

Popular Parts for DeWALT DW523K-04 (TYPE 100)

Search Within Model

Browse all Parts Search by Area
Dewalt Diagram and Parts List for DW523K-04 TYPE 100 DeWALT Hammer Drill
Dewalt
Previous Showing All Parts Next
Dewalt

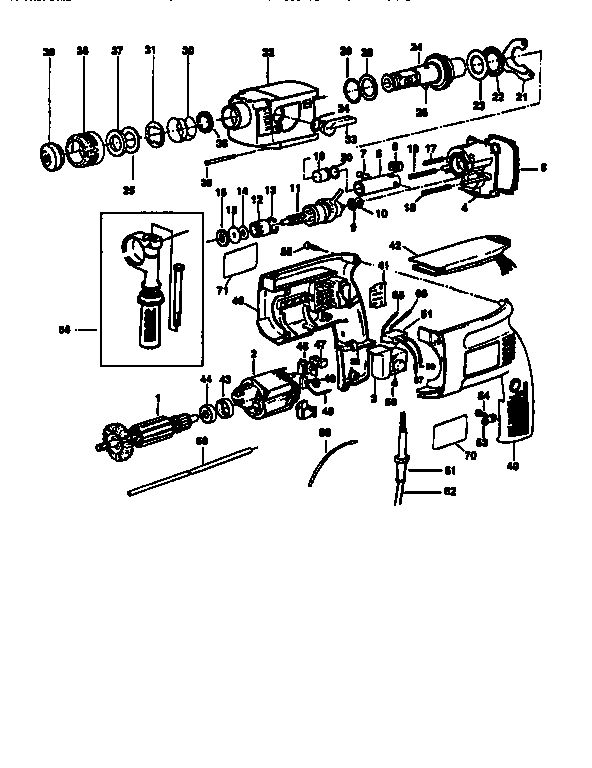

Dewalt Diagram and Parts List for DW523K-04 TYPE 100 DeWALT Hammer Drill
  • 1
    Armature and Fan – Part Number: 323497-01
    Armature and Fan
    Part Number: 323497-01
      No Longer Available
  • 2
    Field – Part Number: 873875-00
    Field
    Part Number: 873875-00
      Special Order
    $12.88
  • 3
    Switch – Part Number: 324556-49
    Switch
    Part Number: 324556-49
      In Stock
    $18.05
  • 4
    Housing – Part Number: 323777-00
    Housing
    Part Number: 323777-00
      No Longer Available
  • 5
    Seal – Part Number: 323572-00
    Seal
    Part Number: 323572-00
      No Longer Available
  • 6
    Piston – Part Number: 325734-49
    Piston
    Part Number: 325734-49
      No Longer Available
  • 7
    Axle – Part Number: 323569-00
    Axle
    Part Number: 323569-00
      No Longer Available
  • 8
    Spring – Part Number: 324487-00
    Spring
    Part Number: 324487-00
      No Longer Available
  • 9
    Bearing – Part Number: 324430-03
    Bearing
    Part Number: 324430-03
      No Longer Available
  • 10
    Washer – Part Number: 324431-03
    Washer
    Part Number: 324431-03
      Special Order
    $6.16
  • 11
    Gear – Part Number: 323776-00
    Gear
    Part Number: 323776-00
      No Longer Available
  • 12
    Sleeve – Part Number: 325232-01
    Sleeve
    Part Number: 325232-01
      No Longer Available
  • 13
    Ring – Part Number: 323487-00
    Ring
    Part Number: 323487-00
      No Longer Available
  • 14
    Spring,Washer – Part Number: 325294-00
    Spring,Washer
    Part Number: 325294-00
      No Longer Available
  • 15
    Washer – Part Number: 324431-00
    Washer
    Part Number: 324431-00
      No Longer Available
  • 16
    Bearing – Part Number: 324430-00
    Bearing
    Part Number: 324430-00
      No Longer Available
  • 17
    Spring – Part Number: 323395-00
    Spring
    Part Number: 323395-00
      Special Order
    $6.16
  • 18
    Spring – Part Number: 323395-02
    Spring
    Part Number: 323395-02
      No Longer Available
  • 19
    Ram – Part Number: 323567-00
    Ram
    Part Number: 323567-00
      No Longer Available
  • 20
    Seal – Part Number: 323711-01
    Seal
    Part Number: 323711-01
      No Longer Available
  • 21
    Plate – Part Number: 323488-00
    Plate
    Part Number: 323488-00
      No Longer Available
  • 22
    Bearing – Part Number: 324430-01
    Bearing
    Part Number: 324430-01
      No Longer Available
  • 24
    Spindle and Gear – Part Number: 326228-49
    Spindle and Gear
    Part Number: 326228-49
      No Longer Available
  • 25
    Washer – Part Number: 323492-00
    Washer
    Part Number: 323492-00
      No Longer Available
  • 26
    Ball – Part Number: 870953-00
    Ball
    Part Number: 870953-00
      No Longer Available
  • 28
    Washer – Part Number: 323753-01
    Washer
    Part Number: 323753-01
      No Longer Available
  • 29
    Seal – Part Number: 323711-04
    Seal
    Part Number: 323711-04
      No Longer Available
  • 30
    Spring – Part Number: 871690-00
    Spring
    Part Number: 871690-00
      No Longer Available
  • 31
    Washer – Part Number: 871354-00
    Washer
    Part Number: 871354-00
      No Longer Available
  • 32
    Housing – Part Number: 323774-03
    Housing
    Part Number: 323774-03
      No Longer Available
  • 33
    Lever – Part Number: 323493-00
    Lever
    Part Number: 323493-00
      No Longer Available
  • 34
    Seal – Part Number: 323711-03
    Seal
    Part Number: 323711-03
      No Longer Available
  • 35
    Washer – Part Number: 324432-00
    Washer
    Part Number: 324432-00
      No Longer Available
  • 36
    Spacer – Part Number: 323491-00
    Spacer
    Part Number: 323491-00
      No Longer Available
  • 37
    Spacer – Part Number: 323480-00
    Spacer
    Part Number: 323480-00
      No Longer Available
  • 38
    Cap – Part Number: 323489-00
    Cap
    Part Number: 323489-00
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $6.16
  • 39
    Screw – Part Number: 324044-00
    Screw
    Part Number: 324044-00
      No Longer Available
  • 40
    Housing – Part Number: 284058-00
    Housing
    Part Number: 284058-00
      No Longer Available
  • 40A
    Housing and Cover – Part Number: 323505-09
    Housing and Cover
    Part Number: 323505-09
      No Longer Available
  • 41
    Cover – Part Number: 323758-00
    Cover
    Part Number: 323758-00
      No Longer Available
  • 42
    Module and Cover – Part Number: 324486-11
    Module and Cover
    Part Number: 324486-11
      No Longer Available
  • 43
    Cap – Part Number: 323481-00
    Cap
    Part Number: 323481-00
      Special Order
    $6.16
  • 44
    Bearing – Part Number: 330003-35
    Bearing
    Part Number: 330003-35
      No Longer Available
  • 46
    Holder,Brush – Part Number: 323496-01
    Holder,Brush
    Part Number: 323496-01
      No Longer Available
  • 47
    Plug,Two-Way – Part Number: 323482-00
    Plug,Two-Way
    Part Number: 323482-00
      No Longer Available
  • 48
    Brush – Part Number: 323660-00
    Brush
    Part Number: 323660-00
    ★★★★★
    ★★★★★
    (3)
      In Stock
    $6.22
  • 49
    Spring – Part Number: 872843-00
    Spring
    Part Number: 872843-00
      No Longer Available
  • 50
    Screw – Part Number: 734892-00
    Screw
    Part Number: 734892-00
      No Longer Available
  • 51
    Switch – Part Number: 324400-00
    Switch
    Part Number: 324400-00
      No Longer Available
  • 52
    Lever – Part Number: 323490-04
    Lever
    Part Number: 323490-04
      No Longer Available
  • 53
    Clamp – Part Number: 916307-00
    Clamp
    Part Number: 916307-00
      No Longer Available
  • 54
    Screw,M3.5 X 12 – Part Number: 323924-08
    Screw,M3.5 X 12
    Part Number: 323924-08
      In Stock
    $4.28
  • 55
    Screw – Part Number: 323924-02
    Screw
    Part Number: 323924-02
      No Longer Available
  • 56
    Handle,Side – Part Number: 939794-02
    Handle,Side
    Part Number: 939794-02
      In Stock
    $18.52
  • 60
    Rod – Part Number: 875346-00
    Rod
    Part Number: 875346-00
      No Longer Available
  • 61
    Protector – Part Number: 916968-00
    Protector
    Part Number: 916968-00
      No Longer Available
  • 62
    Cordset Polarised – Part Number: 325090-08
    Cordset Polarised
    Part Number: 325090-08
      No Longer Available
  • 65
    Lead Wire – Part Number: 873312-00
    Lead Wire
    Part Number: 873312-00
      No Longer Available
  • 66
    Lead Wire – Part Number: 323635-12
    Lead Wire
    Part Number: 323635-12
      No Longer Available
  • 67
    Lead Wire – Part Number: 323635-02
    Lead Wire
    Part Number: 323635-02
      No Longer Available
  • 68
    Wire – Part Number: 873310-00
    Wire
    Part Number: 873310-00
      No Longer Available
  • 69
    Lead Wire – Part Number: 323635-09
    Lead Wire
    Part Number: 323635-09
      No Longer Available
  • 70
    Label – Part Number: 325559-00
    Label
    Part Number: 325559-00
      No Longer Available
  • 71
    Nameplate – Part Number: 325561-01
    Nameplate
    Part Number: 325561-01
      No Longer Available
  • 71A
    Nameplate – Part Number: 263859-00
    Nameplate
    Part Number: 263859-00
      No Longer Available
  • NI
    Kit box – Part Number: 321138-08
    Kit box
    Part Number: 321138-08
      No Longer Available
  • NI
    Greese – Part Number: 400503-00
    Greese
    Part Number: 400503-00
      No Longer Available
  • NI
    Diagram – Part Number: 284061-00
    Diagram
    Part Number: 284061-00
      No Longer Available
