Bosch Rotary Hammer Hammer Drill Replacement Parts For Model 0611202909

We Sell Only Genuine Bosch Parts

Popular Parts for Bosch 0611202909

Search Within Model

Browse all Parts Search by Area
Section 1 Diagram and Parts List for 0611202909  Bosch Hammer Drill
Section 1
Section 2 Diagram and Parts List for 0611202909  Bosch Hammer Drill
Section 2
Section 3 Diagram and Parts List for 0611202909  Bosch Hammer Drill
Section 3
Previous Showing All Parts Next
Section 1

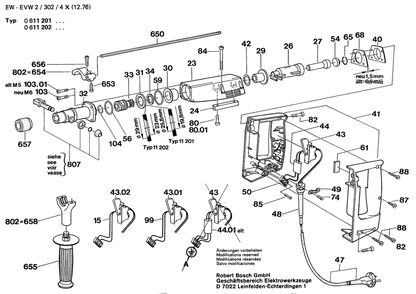

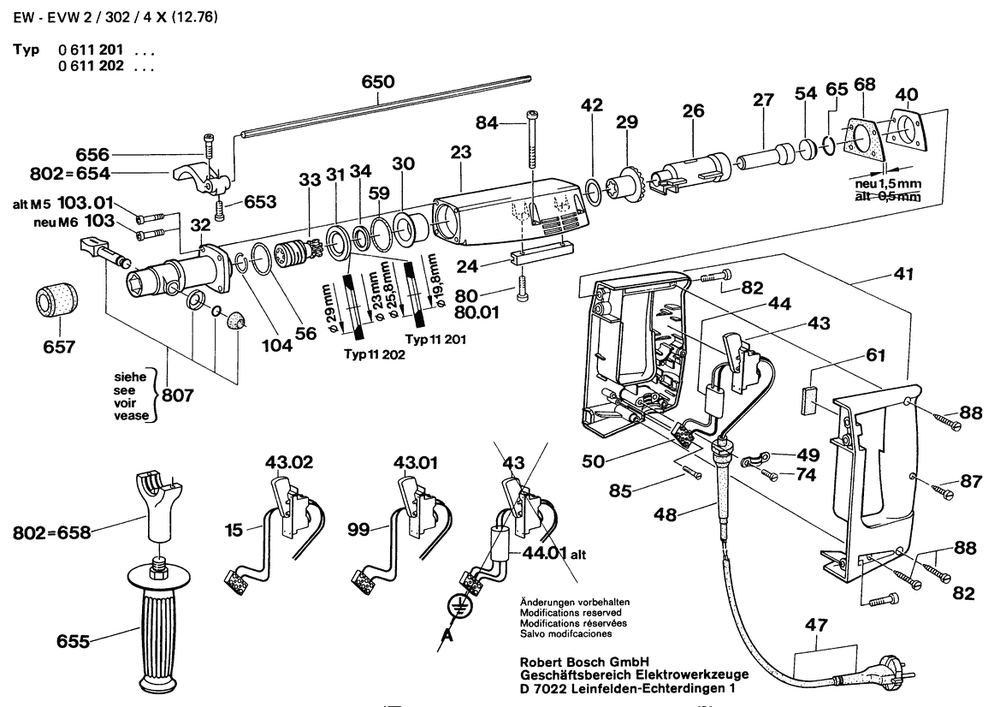

Section 1 Diagram and Parts List for 0611202909  Bosch Hammer Drill
  • 23
    Gear Housing – Part Number: 1615806017
    Gear Housing
    Part Number: 1615806017
      No Longer Available
  • 24
    Guide Rail – Part Number: 1612317003
    Guide Rail
    Part Number: 1612317003
      No Longer Available
  • 26
    Hammer Piston – Part Number: 1618700033
    Hammer Piston
    Part Number: 1618700033
      No Longer Available
  • 27
    Striker – Part Number: 1618710030
    Striker
    Part Number: 1618710030
      No Longer Available
  • 29
    Bevel Gear – Part Number: 1616333001
    Bevel Gear
    Part Number: 1616333001
      No Longer Available
  • 30
    Bushing – Part Number: 1610322004
    Bushing
    Part Number: 1610322004
      No Longer Available
  • 31
    Bevel Washer – Part Number: 1610114012
    Bevel Washer
    Part Number: 1610114012
      No Longer Available
  • 33
    Bit Holder – Part Number: 1618598062
    Bit Holder
    Part Number: 1618598062
      No Longer Available
  • 34
    PLASTIC RING – Part Number: 1610224001
    PLASTIC RING
    Part Number: 1610224001
      Special Order
    Minimum Quantity of 2 required
    $6.16
  • 40
    Cover – Part Number: 1615500194
    Cover
    Part Number: 1615500194
      No Longer Available
  • 41
    Handle – Part Number: 1615133019
    Handle
    Part Number: 1615133019
      No Longer Available
  • 42
    Shim – Part Number: 2100102016
    Shim
    Part Number: 2100102016
      No Longer Available
  • 43
    Switch – Part Number: 1617200017
    Switch
    Part Number: 1617200017
      No Longer Available
  • 47
    Power Supply Cord – Part Number: 1614420000
    Power Supply Cord
    Part Number: 1614420000
      No Longer Available
  • 48
    CORD PROTECTOR – Part Number: 3600703011
    CORD PROTECTOR
    Part Number: 3600703011
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $6.55
  • 50
    Terminal – Part Number: 1901091013
    Terminal
    Part Number: 1901091013
      No Longer Available
  • 52
    NAMEPLATE – Part Number: 160111A3H3
    NAMEPLATE
    Part Number: 160111A3H3
      Special Order
    $6.16
  • 54
    Sealing Cap – Part Number: 1610501031
    Sealing Cap
    Part Number: 1610501031
      No Longer Available
  • 56
    O-Ring – Part Number: 1600210010
    O-Ring
    Part Number: 1600210010
      No Longer Available
  • 59
    O-Ring – Part Number: 1610210015
    O-Ring
    Part Number: 1610210015
      No Longer Available
  • 61
    Insulating Plate – Part Number: 1602381001
    Insulating Plate
    Part Number: 1602381001
      No Longer Available
  • 65
    Retainer – Part Number: 2916601014
    Retainer
    Part Number: 2916601014
      No Longer Available
  • 68
    Gasket – Part Number: 1611015015
    Gasket
    Part Number: 1611015015
      No Longer Available
  • 80 / 656
    HEX-SOCKET-HEAD CAP SCREW – Part Number: 3603414028
    HEX-SOCKET-HEAD CAP SCREW
    Part Number: 3603414028
      Special Order
    Minimum Quantity of 2 required
    $6.16
  • 82
    SCREW – Part Number: 2910151164
    SCREW
    Part Number: 2910151164
      In Stock
    $6.16
  • 84
    Hex Socket Head Cap Screw – Part Number: 1617000121
    Hex Socket Head Cap Screw
    Part Number: 1617000121
      No Longer Available
  • 85
    SCREW – Part Number: 2910211007
    SCREW
    Part Number: 2910211007
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 87
    SHEET METAL SCREW – Part Number: 2910211011
    SHEET METAL SCREW
    Part Number: 2910211011
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 88
    SCREW – Part Number: 2910211021
    SCREW
    Part Number: 2910211021
      Special Order
    $6.16
  • 90
    Pinion Gear – Part Number: 1616333003
    Pinion Gear
    Part Number: 1616333003
      No Longer Available
  • 103
    SCREW – Part Number: 2910141199
    SCREW
    Part Number: 2910141199
      Special Order
    Minimum Quantity of 2 required
    $6.36
  • 103 / 80 / 103/10
    Hex Socket Head Cap Screw – Part Number: 1613414005
    Hex Socket Head Cap Screw
    Part Number: 1613414005
      No Longer Available
  • 104
    Retaining Ring – Part Number: 2916603012
    Retaining Ring
    Part Number: 2916603012
      No Longer Available
  • 650
    DEPTH-GAUGE – Part Number: 1613001003
    DEPTH-GAUGE
    Part Number: 1613001003
      Special Order
    $27.29
  • 652
    Offset Screwdriver / Din 911-4 – Part Number: 2607950004
    Offset Screwdriver / Din 911-4
    Part Number: 2607950004
      No Longer Available
  • 655
    Auxiliary Handle – Part Number: 16020250A1
    Auxiliary Handle
    Part Number: 16020250A1
      No Longer Available
  • 657
    CLOSURE CAP – Part Number: 2600508018
    CLOSURE CAP
    Part Number: 2600508018
    ★★★★★
    ★★★★★
    (2)
      Special Order
    $8.07
  • 701
    Bit Holder – Part Number: 1618598066
    Bit Holder
    Part Number: 1618598066
      No Longer Available
  • 807
    Locking Bolt Set – Part Number: 1617000014
    Locking Bolt Set
    Part Number: 1617000014
      No Longer Available
Section 2

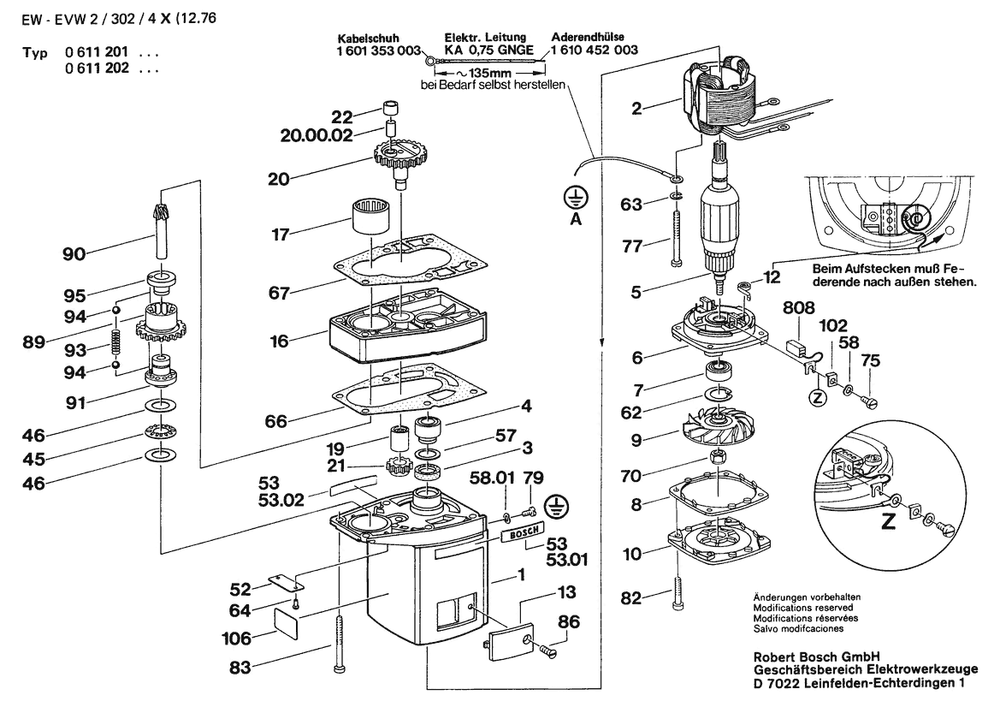

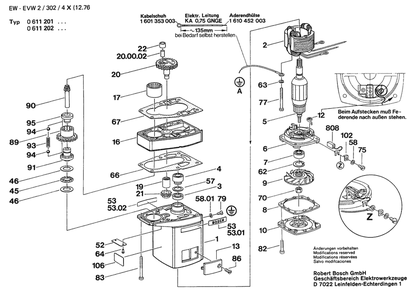

Section 2 Diagram and Parts List for 0611202909  Bosch Hammer Drill
  • 1
    Motor Housing – Part Number: 1615102052
    Motor Housing
    Part Number: 1615102052
      No Longer Available
  • 2
    Pole Shoe – Part Number: 1614220039
    Pole Shoe
    Part Number: 1614220039
      No Longer Available
  • 3
    Felt Seal – Part Number: 1610205000
    Felt Seal
    Part Number: 1610205000
      No Longer Available
  • 4
    NEEDLE BEARING – Part Number: 1610910052
    NEEDLE BEARING
    Part Number: 1610910052
      Special Order
    $53.94
  • 5
    Armature – Part Number: 1614011027
    Armature
    Part Number: 1614011027
      No Longer Available
  • 6
    Bearing Flange – Part Number: 1615805045
    Bearing Flange
    Part Number: 1615805045
      No Longer Available
  • 7
    Ball Bearing – Part Number: 1610905000
    Ball Bearing
    Part Number: 1610905000
      No Longer Available
  • 8
    Plate – Part Number: 1611038015
    Plate
    Part Number: 1611038015
      No Longer Available
  • 9
    Fan – Part Number: 1616610044
    Fan
    Part Number: 1616610044
      No Longer Available
  • 10
    Housing Cover – Part Number: 1615500123
    Housing Cover
    Part Number: 1615500123
      No Longer Available
  • 12
    Spiral Spring – Part Number: 1614652000
    Spiral Spring
    Part Number: 1614652000
      No Longer Available
  • 13
    Brush Cover – Part Number: 3615500502
    Brush Cover
    Part Number: 3615500502
      No Longer Available
  • 16
    Bearing Housing – Part Number: 1615820045
    Bearing Housing
    Part Number: 1615820045
      No Longer Available
  • 17
    Needle Bearing – Part Number: 1610910044
    Needle Bearing
    Part Number: 1610910044
      No Longer Available
  • 19
    Needle Bearing – Part Number: 1610910048
    Needle Bearing
    Part Number: 1610910048
      No Longer Available
  • 20
    Eccentric Shaft Z=46 – Part Number: 1616110013
    Eccentric Shaft Z=46
    Part Number: 1616110013
      No Longer Available
  • 21
    Gear – Part Number: 1616317013
    Gear
    Part Number: 1616317013
      No Longer Available
  • 22
    Bushing – Part Number: 1610300043
    Bushing
    Part Number: 1610300043
      No Longer Available
  • 45
    THRUST BEARING – Part Number: 1610913000
    THRUST BEARING
    Part Number: 1610913000
      Special Order
    $6.16
  • 46
    Plain Washer – Part Number: 1610101008
    Plain Washer
    Part Number: 1610101008
      No Longer Available
  • 53
    Manufacturer'S Nameplate – Part Number: 1611110194
    Manufacturer'S Nameplate
    Part Number: 1611110194
      No Longer Available
  • 57
    WASHER – Part Number: 1600102623
    WASHER
    Part Number: 1600102623
      Special Order
    $6.16
  • 58
    Lock Washer – Part Number: 1600150006
    Lock Washer
    Part Number: 1600150006
      No Longer Available
  • 62
    C-CLIP – Part Number: 2916660011
    C-CLIP
    Part Number: 2916660011
      Special Order
    $6.16
  • 64
    ROUND-HEAD GROOVED PIN – Part Number: 2917721034
    ROUND-HEAD GROOVED PIN
    Part Number: 2917721034
      Special Order
    Minimum Quantity of 2 required
    $8.07
  • 66
    GASKET – Part Number: 1611015006
    GASKET
    Part Number: 1611015006
      Special Order
    Minimum Quantity of 2 required
    $6.36
  • 67
    Gasket – Part Number: 1611015007
    Gasket
    Part Number: 1611015007
      No Longer Available
  • 70
    NUT – Part Number: 2915061005
    NUT
    Part Number: 2915061005
      Special Order
    $6.16
  • 75
    Socket Head Cap Screw Din 84-Am4x10-8.8 – Part Number: 2910021120
    Socket Head Cap Screw Din 84-Am4x10-8.8
    Part Number: 2910021120
      No Longer Available
  • 82
    SCREW – Part Number: 2910151164
    SCREW
    Part Number: 2910151164
      In Stock
    $6.16
  • 83
    Parts Set – Part Number: 1617000120
    Parts Set
    Part Number: 1617000120
      No Longer Available
  • 86
    Tapping Screw – Part Number: 2910601118
    Tapping Screw
    Part Number: 2910601118
      No Longer Available
  • 89
    Cylindrical Gear Z=43 – Part Number: 1616309007
    Cylindrical Gear Z=43
    Part Number: 1616309007
      No Longer Available
  • 91
    Clutch Element – Part Number: 1610320008
    Clutch Element
    Part Number: 1610320008
      No Longer Available
  • 94
    BALL – Part Number: 1903230009
    BALL
    Part Number: 1903230009
      Special Order
    $6.16
  • 95
    Clutch Element – Part Number: 1610320009
    Clutch Element
    Part Number: 1610320009
      No Longer Available
  • 808
    Carbon Brush – Part Number: 1617014109
    Carbon Brush
    Part Number: 1617014109
      No Longer Available
Section 3

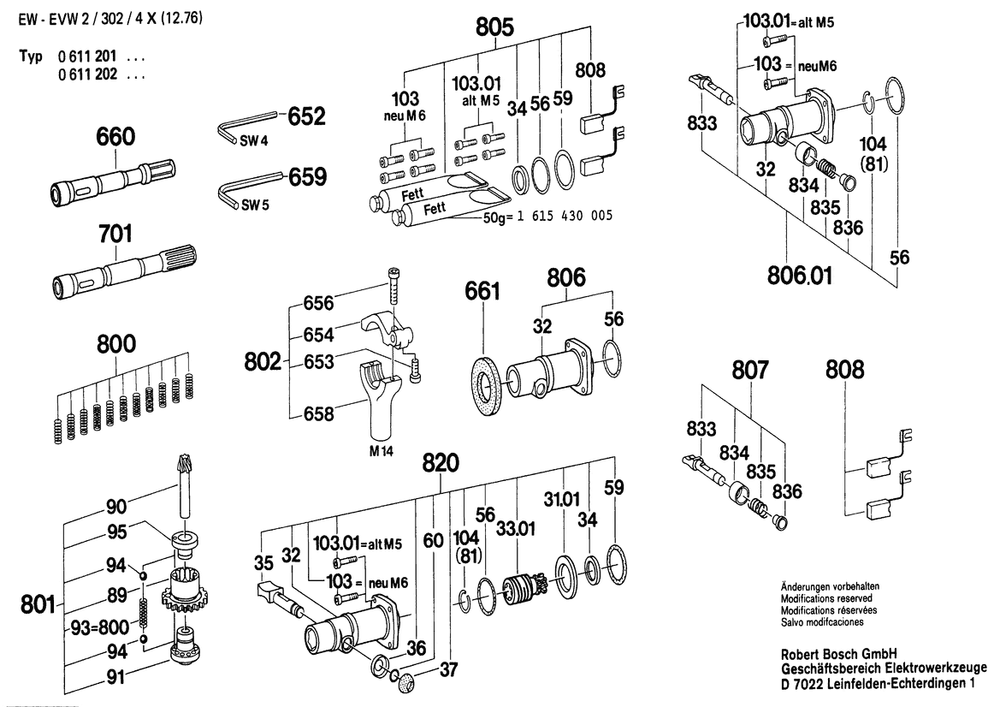

Section 3 Diagram and Parts List for 0611202909  Bosch Hammer Drill
  • 34
    PLASTIC RING – Part Number: 1610224001
    PLASTIC RING
    Part Number: 1610224001
      Special Order
    Minimum Quantity of 2 required
    $6.16
  • 56
    O-Ring – Part Number: 1600210010
    O-Ring
    Part Number: 1600210010
      No Longer Available
  • 58
    Lock Washer – Part Number: 1600150006
    Lock Washer
    Part Number: 1600150006
      No Longer Available
  • 59
    O-Ring – Part Number: 1610210015
    O-Ring
    Part Number: 1610210015
      No Longer Available
  • 89
    Cylindrical Gear Z=43 – Part Number: 1616309007
    Cylindrical Gear Z=43
    Part Number: 1616309007
      No Longer Available
  • 91
    Clutch Element – Part Number: 1610320008
    Clutch Element
    Part Number: 1610320008
      No Longer Available
  • 94
    BALL – Part Number: 1903230009
    BALL
    Part Number: 1903230009
      Special Order
    $6.16
  • 95
    Clutch Element – Part Number: 1610320009
    Clutch Element
    Part Number: 1610320009
      No Longer Available
  • 103
    Hex Socket Head Cap Screw – Part Number: 1613414005
    Hex Socket Head Cap Screw
    Part Number: 1613414005
      No Longer Available
  • 103
    SCREW – Part Number: 2910141199
    SCREW
    Part Number: 2910141199
      Special Order
    Minimum Quantity of 2 required
    $6.36
  • 104
    Retaining Ring – Part Number: 2916603012
    Retaining Ring
    Part Number: 2916603012
      No Longer Available
  • 800
    Parts Set – Part Number: 1617000022
    Parts Set
    Part Number: 1617000022
      No Longer Available
  • 801
    Cylindrical Gear Z=43/8 – Part Number: 1616309009
    Cylindrical Gear Z=43/8
    Part Number: 1616309009
      No Longer Available
  • 802
    Service Pack – Part Number: 1617000018
    Service Pack
    Part Number: 1617000018
      No Longer Available
  • 806
    Tool Holder – Part Number: 1617000016
    Tool Holder
    Part Number: 1617000016
      No Longer Available
  • 807
    Locking Bolt Set – Part Number: 1617000014
    Locking Bolt Set
    Part Number: 1617000014
      No Longer Available
  • 808
    Carbon Brush – Part Number: 1617014109
    Carbon Brush
    Part Number: 1617014109
      No Longer Available
