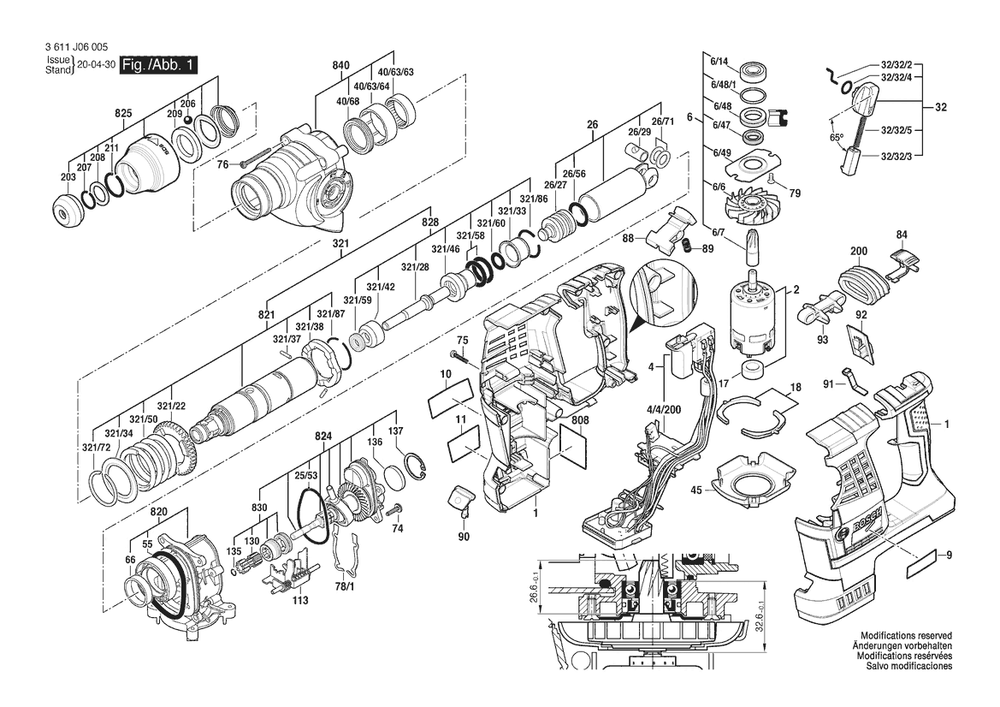

Section 1 Diagram and Parts List for 3611J06005 Bosch Hammer Drill
Section 1

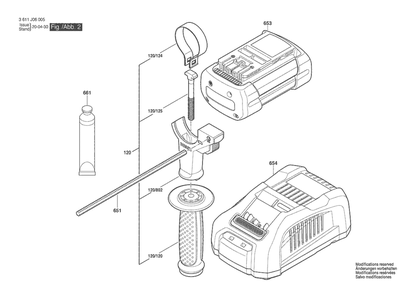

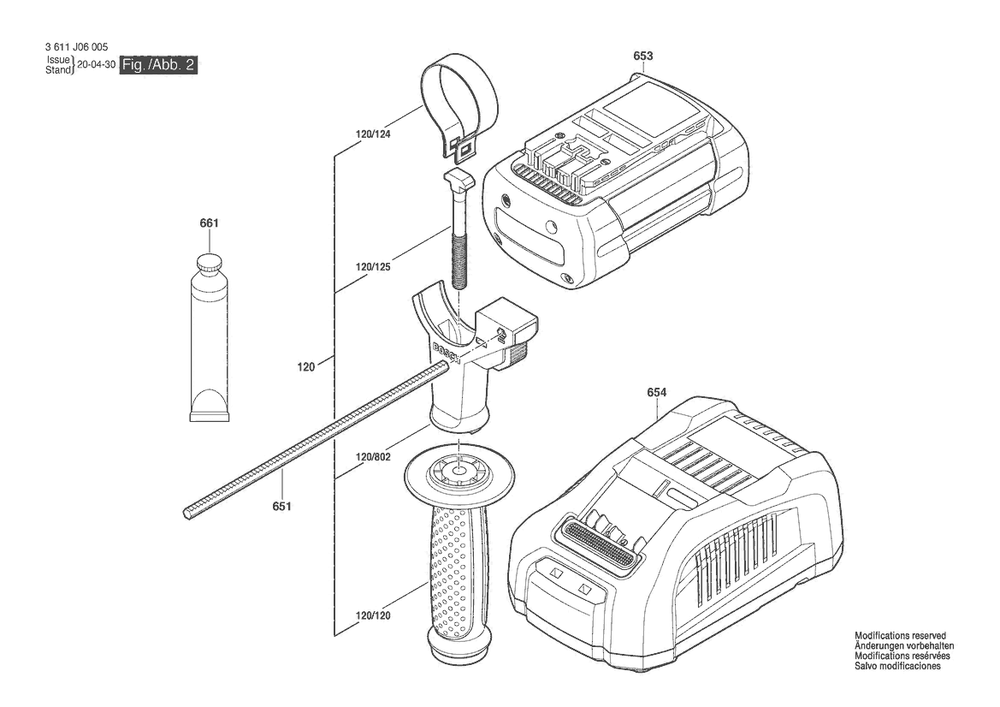

Section 2 Diagram and Parts List for 3611J06005 Bosch Hammer Drill
Section 2
Previous Showing All Parts Next
Section 1
Section 1 Diagram and Parts List for 3611J06005 Bosch Hammer Drill
  • 1
    HOUSING – Part Number: 16051082G8
    HOUSING
    Part Number: 16051082G8
      Special Order
    $33.84
  • 2
    DC MOTOR – Part Number: 1607022672
    DC MOTOR
    Part Number: 1607022672
      Special Order
    $143.08
  • 4
    ELECTRONIC MODULE – Part Number: 1600A00A4B
    ELECTRONIC MODULE
    Part Number: 1600A00A4B
    ★★★★★
    ★★★★★
    (1)
      Special Order
    $116.22
  • 4/4/200
    Contact retainer – Part Number: 1609280A56
    Contact retainer
    Part Number: 1609280A56
      No Longer Available
  • 6
    DRIVE PINION – Part Number: 1617000A5F
    DRIVE PINION
    Part Number: 1617000A5F
      Special Order
    $46.16
  • 6/6
    FAN – Part Number: 1616610157
    FAN
    Part Number: 1616610157
      Special Order
    $9.42
  • 6/7
    Drive Pinion – Part Number: 1600A01143
    Drive Pinion
    Part Number: 1600A01143
      No Longer Available
  • 6/14
    DEEP-GROOVE BALL BEARING – Part Number: 1610905044
    DEEP-GROOVE BALL BEARING
    Part Number: 1610905044
      Special Order
    $16.60
  • 6/47
    ROTARY SHAFT LIP SEAL – Part Number: 1610283047
    ROTARY SHAFT LIP SEAL
    Part Number: 1610283047
      Special Order
    $23.70
  • 6/48
    BEARING RING – Part Number: 1610290102
    BEARING RING
    Part Number: 1610290102
      Special Order
    $9.42
  • 6/48/1
    O-RING – Part Number: 1610210208
    O-RING
    Part Number: 1610210208
      Special Order
    $5.95
  • 6/49
    END SHIELD – Part Number: 1615700044
    END SHIELD
    Part Number: 1615700044
      Special Order
    $5.95
  • 9
    Manufacturer Inch s nameplate – Part Number: 160111C1CP
    Manufacturer Inch s nameplate
    Part Number: 160111C1CP
      No Longer Available
  • 10
    Manufacturer Inch s nameplate – Part Number: 160111C1CN
    Manufacturer Inch s nameplate
    Part Number: 160111C1CN
      No Longer Available
  • 11
    Reference Plate – Part Number: 161111C02G
    Reference Plate
    Part Number: 161111C02G
      No Longer Available
  • 17
    BEARING RING – Part Number: 1600A001HK
    BEARING RING
    Part Number: 1600A001HK
      Special Order
    $5.95
  • 18
    MOTOR BEARING – Part Number: 1600A001FP
    MOTOR BEARING
    Part Number: 1600A001FP
      Special Order
    $12.52
  • 25/53
    O-RING – Part Number: 1610210245
    O-RING
    Part Number: 1610210245
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 26
    HAMMER PISTON – Part Number: 16170006A5
    HAMMER PISTON
    Part Number: 16170006A5
      In Stock
    $77.94
  • 26/27
    STRIKER – Part Number: 1610311019
    STRIKER
    Part Number: 1610311019
      Special Order
    $33.50
  • 26/29
    Piston Pin – Part Number: 1600A01TD0
    Piston Pin
    Part Number: 1600A01TD0
      No Longer Available
  • 26/56
    O-RING – Part Number: 1610210121
    O-RING
    Part Number: 1610210121
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 26/71
    GUIDE DISC – Part Number: 1610100016
    GUIDE DISC
    Part Number: 1610100016
      Special Order
    $5.95
  • 32
    CLAMP HANDLE – Part Number: 1612026151
    CLAMP HANDLE
    Part Number: 1612026151
      In Stock
    $28.68
  • 32/32/2
    DRIVER PIN – Part Number: 1614690009
    DRIVER PIN
    Part Number: 1614690009
      In Stock
    $7.10
  • 32/32/3
    SWITCH BUTTON – Part Number: 1612026035
    SWITCH BUTTON
    Part Number: 1612026035
      In Stock
    $5.95
  • 32/32/4
    O-RING – Part Number: 1610210046
    O-RING
    Part Number: 1610210046
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 32/32/5
    COMPRESSION SPRING – Part Number: 1614611006
    COMPRESSION SPRING
    Part Number: 1614611006
      Special Order
    Minimum Quantity of 2 required
    $7.10
  • 40/63/63
    NEEDLE BEARING – Part Number: 1600A001CN
    NEEDLE BEARING
    Part Number: 1600A001CN
      Special Order
    $5.95
  • 40/63/64
    BUSHING – Part Number: 1610390069
    BUSHING
    Part Number: 1610390069
      Special Order
    $5.95
  • 40/68
    OIL SEAL – Part Number: 1610283036
    OIL SEAL
    Part Number: 1610283036
      In Stock
    $14.42
  • 45
    AIR DEFLECTOR RING – Part Number: 1610591055
    AIR DEFLECTOR RING
    Part Number: 1610591055
      Special Order
    $5.95
  • 55
    SEALING RING – Part Number: 1610210206
    SEALING RING
    Part Number: 1610210206
      In Stock
    $10.90
  • 66
    FRICTION BEARING – Part Number: 1610202021
    FRICTION BEARING
    Part Number: 1610202021
      Special Order
    $5.95
  • 74
    TORX OVAL-HEAD SCREW – Part Number: 160343000V
    TORX OVAL-HEAD SCREW
    Part Number: 160343000V
      Special Order
    $5.95
  • 75
    TORX OVAL-HEAD SCREW – Part Number: 2603490023
    TORX OVAL-HEAD SCREW
    Part Number: 2603490023
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 76
    LENS HEAD SCREW – Part Number: 2603490027
    LENS HEAD SCREW
    Part Number: 2603490027
      Special Order
    $5.95
  • 78/1
    SHIM – Part Number: 1600A004FU
    SHIM
    Part Number: 1600A004FU
      Special Order
    $5.95
  • 78/1
    SHIM – Part Number: 1600A004FV
    SHIM
    Part Number: 1600A004FV
      Special Order
    $5.95
  • 78/1
    SHIM – Part Number: 1600A003TA
    SHIM
    Part Number: 1600A003TA
      Special Order
    $5.95
  • 79
    SCREW – Part Number: 1613435023
    SCREW
    Part Number: 1613435023
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 84
    SWITCH SLIDE – Part Number: 1600A001E5
    SWITCH SLIDE
    Part Number: 1600A001E5
      Special Order
    $5.95
  • 88
    PUSH BUTTON – Part Number: 1600A001CM
    PUSH BUTTON
    Part Number: 1600A001CM
      Special Order
    $5.95
  • 89
    SPRING – Part Number: 1604612007
    SPRING
    Part Number: 1604612007
      Special Order
    $5.95
  • 90
    LENS – Part Number: 1600A001E3
    LENS
    Part Number: 1600A001E3
      Special Order
    $5.95
  • 91
    LEAF SPRING – Part Number: 1601200006
    LEAF SPRING
    Part Number: 1601200006
      Special Order
    $5.95
  • 92
    CONTROL ELEMENT – Part Number: 1600A001ED
    CONTROL ELEMENT
    Part Number: 1600A001ED
      Special Order
    $5.95
  • 93
    GUIDE PIECE – Part Number: 1600A0022Y
    GUIDE PIECE
    Part Number: 1600A0022Y
      Special Order
    $5.95
  • 113
    SWITCHING PANEL – Part Number: 1616325002
    SWITCHING PANEL
    Part Number: 1616325002
      On Order
    $23.70
  • 130
    GEAR SLEEVE – Part Number: 1616333049
    GEAR SLEEVE
    Part Number: 1616333049
      Special Order
    $33.50
  • 135
    RETAINING RING – Part Number: 1614601067
    RETAINING RING
    Part Number: 1614601067
      Special Order
    $5.95
  • 136
    FELT DISC – Part Number: 1610205017
    FELT DISC
    Part Number: 1610205017
      Special Order
    $5.95
  • 137
    Retaining Ring – Part Number: 2916660012
    Retaining Ring
    Part Number: 2916660012
      No Longer Available
  • 200
    BELLOWS – Part Number: 1600A001CL
    BELLOWS
    Part Number: 1600A001CL
      Special Order
    $9.42
  • 203
    PROTECTIVE CAP – Part Number: 1610508047
    PROTECTIVE CAP
    Part Number: 1610508047
      In Stock
    $5.95
  • 206
    BALL – Part Number: 1613230003
    BALL
    Part Number: 1613230003
      In Stock
    $5.95
  • 207
    RETAINER – Part Number: 1614601027
    RETAINER
    Part Number: 1614601027
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 208
    RETAINING WASHER – Part Number: 1610101629
    RETAINING WASHER
    Part Number: 1610101629
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 209
    FRICTION WASHER – Part Number: 1610102089
    FRICTION WASHER
    Part Number: 1610102089
      Special Order
    $5.95
  • 211
    RETAINER – Part Number: 2916540012
    RETAINER
    Part Number: 2916540012
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 321
    TOOL HOLDING FIXTURE – Part Number: 1617000693
    TOOL HOLDING FIXTURE
    Part Number: 1617000693
      Special Order
    $128.62
  • 321/28
    STRIKER PIN – Part Number: 1613124098
    STRIKER PIN
    Part Number: 1613124098
      Special Order
    $33.50
  • 321/33
    HOLDING JACKET – Part Number: 1610590020
    HOLDING JACKET
    Part Number: 1610590020
      Special Order
    $12.52
  • 321/34
    SUPPORTING DISC – Part Number: 1610190067
    SUPPORTING DISC
    Part Number: 1610190067
      Special Order
    $5.95
  • 321/37
    STRAIGHT PIN – Part Number: 1613100019
    STRAIGHT PIN
    Part Number: 1613100019
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 321/38
    CATCH DISK – Part Number: 1600A008AG
    CATCH DISK
    Part Number: 1600A008AG
      Special Order
    Minimum Quantity of 2 required
    $7.10
  • 321/42
    THRUST RING – Part Number: 1610102084
    THRUST RING
    Part Number: 1610102084
      In Stock
    $16.60
  • 321/46
    GUIDE BUSHING – Part Number: 1610390068
    GUIDE BUSHING
    Part Number: 1610390068
      Special Order
    $30.48
  • 321/50
    COMPRESSION SPRING – Part Number: 1614615008
    COMPRESSION SPRING
    Part Number: 1614615008
      Special Order
    $10.90
  • 321/58
    O-RING – Part Number: 1610210105
    O-RING
    Part Number: 1610210105
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 321/59
    ROTARY SHAFT LIP SEAL – Part Number: 1600A009VC
    ROTARY SHAFT LIP SEAL
    Part Number: 1600A009VC
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 321/60
    O-RING – Part Number: 1610210209
    O-RING
    Part Number: 1610210209
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 321/72
    RETAINER – Part Number: 1604601027
    RETAINER
    Part Number: 1604601027
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 321/86
    SNAP RING – Part Number: 1614601034
    SNAP RING
    Part Number: 1614601034
      Special Order
    $5.95
  • 321/87
    SNAP RING – Part Number: 1604601028
    SNAP RING
    Part Number: 1604601028
      Special Order
    $5.95
  • 808
    Nameplate – Part Number: 160111A92H
    Nameplate
    Part Number: 160111A92H
      No Longer Available
  • 820
    INTERMEDIATE FLANGE – Part Number: 1617000A5J
    INTERMEDIATE FLANGE
    Part Number: 1617000A5J
      Special Order
    $41.62
  • 821
    TOOL HOLDING FIXTURE – Part Number: 1617000692
    TOOL HOLDING FIXTURE
    Part Number: 1617000692
      Special Order
    $83.44
  • 824
    JACK SHAFT – Part Number: 1617000A5K
    JACK SHAFT
    Part Number: 1617000A5K
      Special Order
    $77.94
  • 825
    TOOL HOLDING FIXTURE – Part Number: 1617000695
    $30.47
  • 828
    STRIKER PIN – Part Number: 1617000697
    STRIKER PIN
    Part Number: 1617000697
      Special Order
    $60.42
  • 830
    GEAR SLEEVE – Part Number: 1617000698
    GEAR SLEEVE
    Part Number: 1617000698
      Special Order
    $46.16
  • 840
    IMPACT MECHANISM HOUSING – Part Number: 1617000699
    IMPACT MECHANISM HOUSING
    Part Number: 1617000699
      Special Order
    $66.80
Section 2
Section 2 Diagram and Parts List for 3611J06005 Bosch Hammer Drill
