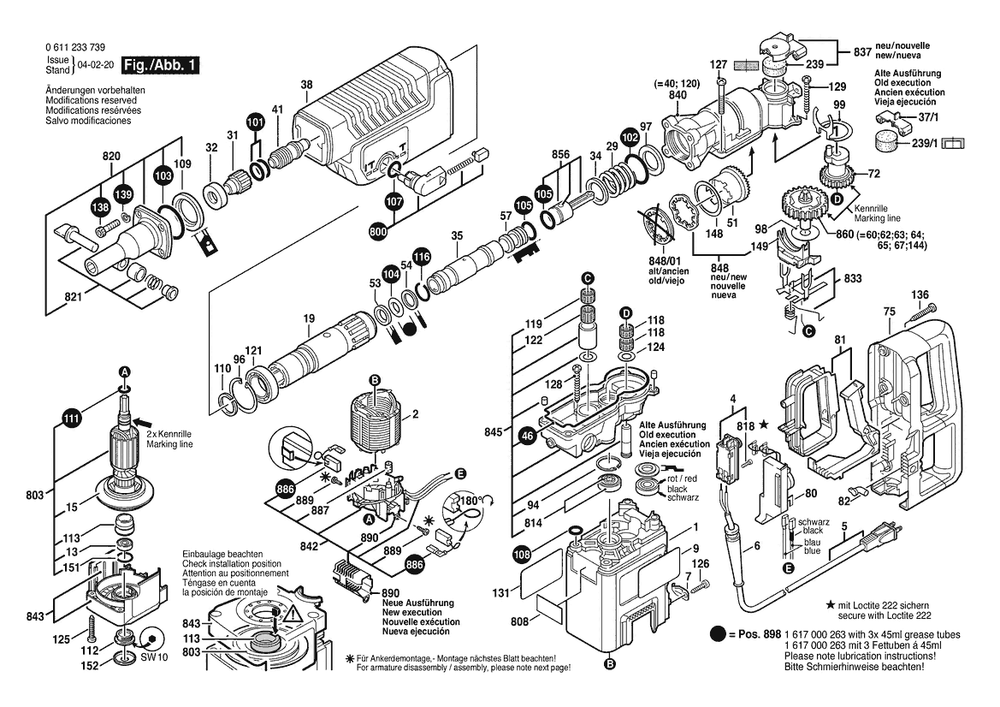

Section 1 Diagram and Parts List for 0611233739 Bosch Hammer Drill
Section 1

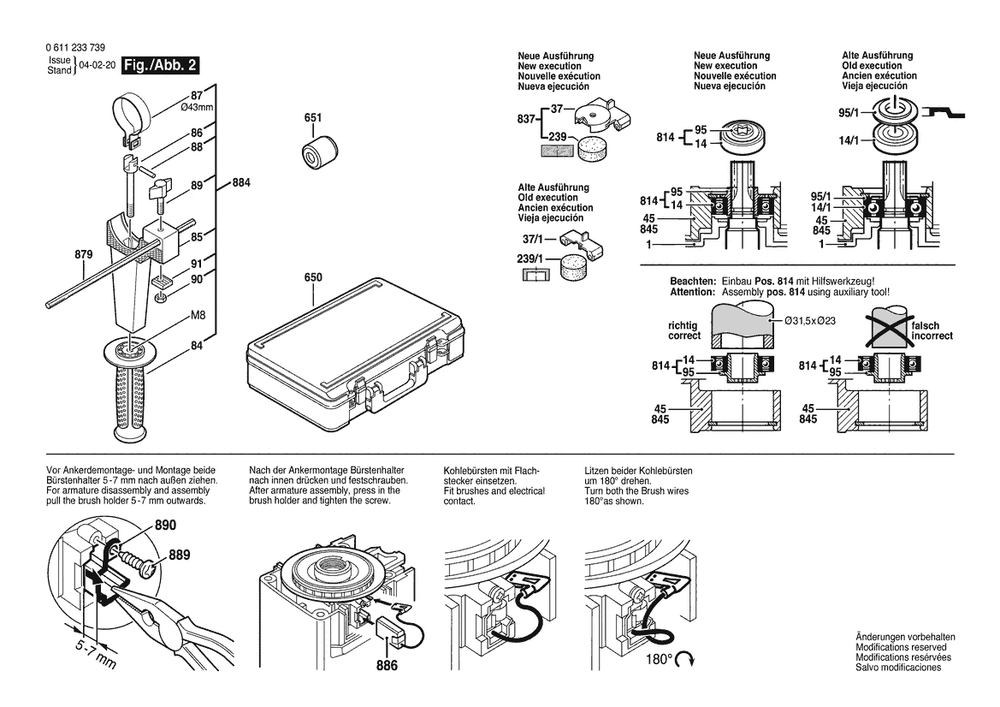

Section 2 Diagram and Parts List for 0611233739 Bosch Hammer Drill
Section 2
Previous Showing All Parts Next
Section 1
Section 1 Diagram and Parts List for 0611233739 Bosch Hammer Drill
  • 1
    Motor Housing – Part Number: 1615102142
    Motor Housing
    Part Number: 1615102142
      No Longer Available
  • 2
    FIELD – Part Number: 1614220131
    FIELD
    Part Number: 1614220131
      In Stock
    $54.87
  • 4
    SWITCH – Part Number: 1617200048
    SWITCH
    Part Number: 1617200048
    ★★★★★
    ★★★★★
    (3)
      In Stock
    $29.71
  • 5
    Power Supply Cord – Part Number: 1614460057
    Power Supply Cord
    Part Number: 1614460057
      No Longer Available
  • 6
    GROMMET – Part Number: 1610703053
    GROMMET
    Part Number: 1610703053
      In Stock
    $6.16
  • 7
    FASTENING CLAMP – Part Number: 1601302018
    FASTENING CLAMP
    Part Number: 1601302018
      In Stock
    $6.16
  • 9
    Manufacturer
    Manufacturer's Nameplate
    Part Number: 2610909321
      No Longer Available
  • 13
    DEEP-GROOVE BALL BEARING – Part Number: 1610900025
    DEEP-GROOVE BALL BEARING
    Part Number: 1610900025
      Special Order
    $27.14
  • 15
    Fan – Part Number: 1616610071
    Fan
    Part Number: 1616610071
      No Longer Available
  • 19
    Guide Tube – Part Number: 1615806094
    Guide Tube
    Part Number: 1615806094
      No Longer Available
  • 29
    COMPRESSION SPRING – Part Number: 1614616008
    COMPRESSION SPRING
    Part Number: 1614616008
    ★★★★★
    ★★★★★
    (1)
      Special Order
    Minimum Quantity of 2 required
    $6.16
  • 31
    Driver – Part Number: 1616490047
    Driver
    Part Number: 1616490047
      No Longer Available
  • 32
    Stop Ring – Part Number: 1610250005
    Stop Ring
    Part Number: 1610250005
      No Longer Available
  • 34
    SUPPORTING DISC – Part Number: 1610102622
    SUPPORTING DISC
    Part Number: 1610102622
      In Stock
    $6.16
  • 35
    HAMMER PIPE – Part Number: 1615806089
    HAMMER PIPE
    Part Number: 1615806089
      Special Order
    $133.25
  • 38
    Hood – Part Number: 1615190038
    Hood
    Part Number: 1615190038
      No Longer Available
  • 41
    Striker Pin – Part Number: 1613124036
    Striker Pin
    Part Number: 1613124036
      No Longer Available
  • 46
    Sealing Frame – Part Number: 1611015036
    Sealing Frame
    Part Number: 1611015036
      No Longer Available
  • 51
    Crown Gear – Part Number: 1616333023
    Crown Gear
    Part Number: 1616333023
      No Longer Available
  • 53
    SHIM – Part Number: 1610190023
    SHIM
    Part Number: 1610190023
      Special Order
    $9.76
  • 54
    STOP DISC – Part Number: 1610101014
    STOP DISC
    Part Number: 1610101014
      Special Order
    $12.97
  • 57
    Striker – Part Number: 1618710053
    Striker
    Part Number: 1618710053
      No Longer Available
  • 72
    ECCENTRIC COG WHEEL – Part Number: 1616337004
    ECCENTRIC COG WHEEL
    Part Number: 1616337004
      Special Order
    $111.47
  • 75
    Handle – Part Number: 1615132045
    Handle
    Part Number: 1615132045
      No Longer Available
  • 80
    SPEED CONTROL – Part Number: 16072335CW
    SPEED CONTROL
    Part Number: 16072335CW
    ★★★★★
    ★★★★★
    (3)
      In Stock
    $86.44
  • 81
    SWITCH-PAWL – Part Number: 1612026043
    SWITCH-PAWL
    Part Number: 1612026043
      Special Order
    $19.56
  • 82
    LIGHT CONDUCTOR – Part Number: 1615510000
    LIGHT CONDUCTOR
    Part Number: 1615510000
      In Stock
    $6.16
  • 94
    C-Clip – Part Number: 1610119007
    C-Clip
    Part Number: 1610119007
      No Longer Available
  • 96
    C-CLIP – Part Number: 2916660024
    C-CLIP
    Part Number: 2916660024
      Special Order
    $9.76
  • 97
    Fitting Disc – Part Number: 2916190284
    Fitting Disc
    Part Number: 2916190284
      No Longer Available
  • 98
    FRICTION WASHER – Part Number: 1610101622
    FRICTION WASHER
    Part Number: 1610101622
      In Stock
    $6.16
  • 99
    HOLDING PLATE – Part Number: 1611329011
    HOLDING PLATE
    Part Number: 1611329011
      Special Order
    $12.97
  • 101
    O-RING – Part Number: 1610210094
    O-RING
    Part Number: 1610210094
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 102
    O-RING – Part Number: 1610210095
    O-RING
    Part Number: 1610210095
      On Order
    Minimum Quantity of 2 required
    $6.16
  • 103
    O-RING – Part Number: 1610210117
    O-RING
    Part Number: 1610210117
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 104
    O-RING – Part Number: 1610210093
    O-RING
    Part Number: 1610210093
      In Stock
    Minimum Quantity of 2 required
    $4.28
  • 105
    O-RING – Part Number: 1610210096
    O-RING
    Part Number: 1610210096
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 107
    O-RING – Part Number: 1610210116
    O-RING
    Part Number: 1610210116
      Special Order
    Minimum Quantity of 2 required
    $6.16
  • 108
    O-RING – Part Number: 1900210103
    O-RING
    Part Number: 1900210103
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 109
    Radial-Lip-Type Oil Seal – Part Number: 1610283022
    Radial-Lip-Type Oil Seal
    Part Number: 1610283022
      No Longer Available
  • 110
    C-Clip – Part Number: 1610116003
    C-Clip
    Part Number: 1610116003
      No Longer Available
  • 111
    O-RING – Part Number: 1610210081
    O-RING
    Part Number: 1610210081
      Special Order
    Minimum Quantity of 2 required
    $7.36
  • 112
    Threaded Ring – Part Number: 1613461001
    Threaded Ring
    Part Number: 1613461001
      No Longer Available
  • 113
    BUSHING – Part Number: 1610501036
    BUSHING
    Part Number: 1610501036
      Special Order
    $17.20
  • 115
    Depth-Gauge – Part Number: 1613001008
    Depth-Gauge
    Part Number: 1613001008
      No Longer Available
  • 116
    C-CLIP – Part Number: 1610116004
    C-CLIP
    Part Number: 1610116004
      Special Order
    $6.16
  • 118
    Needle-Roller Assembly – Part Number: 1610913009
    Needle-Roller Assembly
    Part Number: 1610913009
      No Longer Available
  • 119
    NEEDLE-ROLLER ASSEMBLY – Part Number: 1610913011
    NEEDLE-ROLLER ASSEMBLY
    Part Number: 1610913011
      Special Order
    $12.97
  • 121
    Deep-Groove Ball Bearing – Part Number: 1610905014
    Deep-Groove Ball Bearing
    Part Number: 1610905014
      No Longer Available
  • 122
    NEEDLE-ROLLER ASSEMBLY – Part Number: 1610913029
    NEEDLE-ROLLER ASSEMBLY
    Part Number: 1610913029
      In Stock
    Minimum Quantity of 2 required
    $8.50
  • 124
    Plain Washer – Part Number: 1610101008
    Plain Washer
    Part Number: 1610101008
      No Longer Available
  • 125
    SHEET METAL SCREW – Part Number: 2912401036
    SHEET METAL SCREW
    Part Number: 2912401036
      Special Order
    $6.16
  • 126
    SHEET METAL SCREW – Part Number: 2910211019
    SHEET METAL SCREW
    Part Number: 2910211019
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 127
    OVAL-HEAD SCREW – Part Number: 2912311166
    OVAL-HEAD SCREW
    Part Number: 2912311166
      Special Order
    $6.16
  • 129
    SHEET METAL SCREW – Part Number: 2912401037
    SHEET METAL SCREW
    Part Number: 2912401037
      Special Order
    $6.16
  • 131
    Reference Plate – Part Number: 2610906894
    Reference Plate
    Part Number: 2610906894
      No Longer Available
  • 136
    SHEET METAL SCREW – Part Number: 2910211236
    SHEET METAL SCREW
    Part Number: 2910211236
      Special Order
    $7.36
  • 138
    HEX-SOCKET-HEAD CAP SCREW – Part Number: 2910405203
    HEX-SOCKET-HEAD CAP SCREW
    Part Number: 2910405203
      Special Order
    $6.16
  • 139
    Spring Lock Washer – Part Number: 2916690005
    Spring Lock Washer
    Part Number: 2916690005
      No Longer Available
  • 148
    Shim – Part Number: 1610102633
    Shim
    Part Number: 1610102633
      No Longer Available
  • 148
    Shim – Part Number: 1610102627
    Shim
    Part Number: 1610102627
      No Longer Available
  • 149
    ADAPTING PIECE – Part Number: 1612388021
    ADAPTING PIECE
    Part Number: 1612388021
      Special Order
    $6.16
  • 151
    O-RING – Part Number: 2600210028
    O-RING
    Part Number: 2600210028
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 152
    Cap – Part Number: 1610508030
    Cap
    Part Number: 1610508030
      No Longer Available
  • 239
    Felt Disc Ø 39X15 mm – Part Number: 1610005002
    Felt Disc Ø 39X15 mm
    Part Number: 1610005002
      No Longer Available
  • 800
    Clamp Handle – Part Number: 1617000945
    Clamp Handle
    Part Number: 1617000945
      No Longer Available
  • 803
    Armature – Part Number: 1614010188
    Armature
    Part Number: 1614010188
      No Longer Available
  • 808
    NAMEPLATE – Part Number: 160111A3H3
    NAMEPLATE
    Part Number: 160111A3H3
      Special Order
    $6.16
  • 814
    Deep-Groove Ball Bearing – Part Number: 1617000822
    Deep-Groove Ball Bearing
    Part Number: 1617000822
      No Longer Available
  • 818
    CHEESE HEAD SCREW – Part Number: 2910011088
    CHEESE HEAD SCREW
    Part Number: 2910011088
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 820
    Bit Holder – Part Number: 1617000950
    Bit Holder
    Part Number: 1617000950
      No Longer Available
  • 821
    Locking Bolt Set – Part Number: 1617000014
    Locking Bolt Set
    Part Number: 1617000014
      No Longer Available
  • 833
    Parts Set – Part Number: 1617000949
    Parts Set
    Part Number: 1617000949
      No Longer Available
  • 837
    Retaining Bracket – Part Number: 1617000291
    Retaining Bracket
    Part Number: 1617000291
      No Longer Available
  • 840
    Impact Mechanism Housing – Part Number: 1617000951
    Impact Mechanism Housing
    Part Number: 1617000951
      No Longer Available
  • 842
    Brush Holder – Part Number: 1614336009
    Brush Holder
    Part Number: 1614336009
      No Longer Available
  • 843
    Bearing End Plate – Part Number: 1615808078
    Bearing End Plate
    Part Number: 1615808078
      No Longer Available
  • 845
    Gear Housing – Part Number: 1617000823
    Gear Housing
    Part Number: 1617000823
      No Longer Available
  • 848
    Clutch Sleeve – Part Number: 1617000415
    Clutch Sleeve
    Part Number: 1617000415
      No Longer Available
  • 856
    Hammer Piston – Part Number: 1617000999
    Hammer Piston
    Part Number: 1617000999
      No Longer Available
  • 860
    Spur Wheel Clutch – Part Number: 1617000817
    Spur Wheel Clutch
    Part Number: 1617000817
      No Longer Available
  • 886
    CARBON-BRUSH SET – Part Number: 1617014122
    CARBON-BRUSH SET
    Part Number: 1617014122
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $29.71
  • 887
    RUBBER BUFFER – Part Number: 1613212004
    RUBBER BUFFER
    Part Number: 1613212004
      Special Order
    $7.36
  • 889
    SHEET METAL SCREW – Part Number: 2912401005
    SHEET METAL SCREW
    Part Number: 2912401005
      Special Order
    Minimum Quantity of 2 required
    $6.16
  • 890
    Brush Guide – Part Number: 1614336043
    Brush Guide
    Part Number: 1614336043
      No Longer Available
  • 898
    Service Pack – Part Number: 1617000263
    Service Pack
    Part Number: 1617000263
      No Longer Available
Section 2
Section 2 Diagram and Parts List for 0611233739 Bosch Hammer Drill
