Section 1 Diagram and Parts List for 0603166645 Bosch Hammer Drill
Section 1
Section 2 Diagram and Parts List for 0603166645 Bosch Hammer Drill
Section 2
Previous Showing All Parts Next

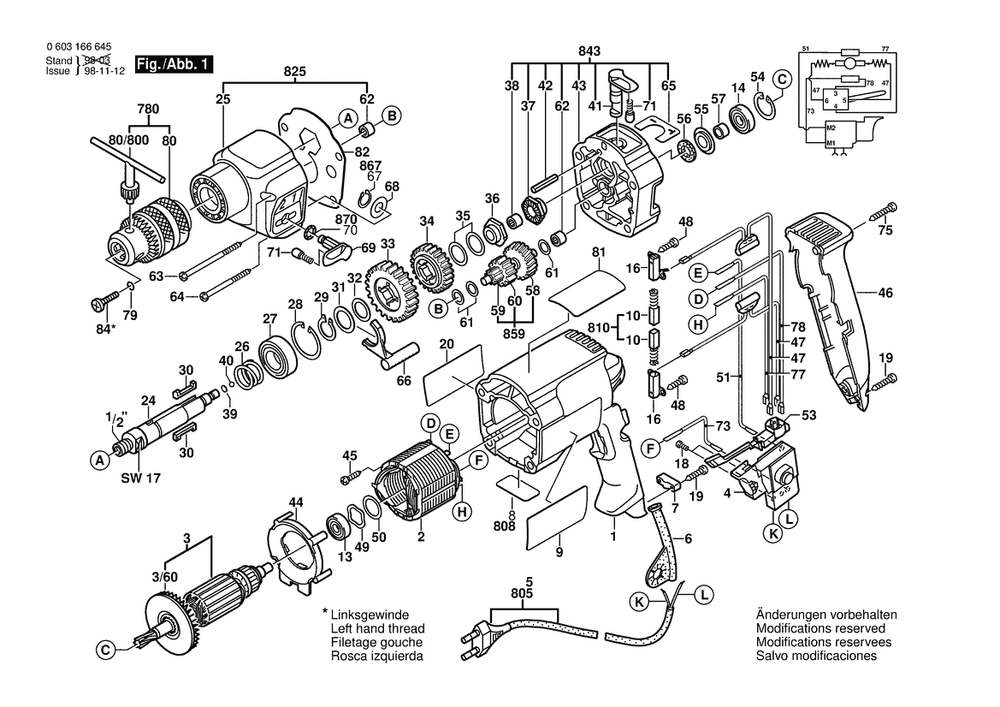

Section 1
Section 1 Diagram and Parts List for 0603166645 Bosch Hammer Drill
  • 1
    Motor Housing – Part Number: 2605104370
    Motor Housing
    Part Number: 2605104370
      No Longer Available
  • 2
    FIELD – Part Number: 2604220907
    FIELD
    Part Number: 2604220907
      Special Order
    $58.96
  • 3
    ARMATURE – Part Number: 2604010793
    ARMATURE
    Part Number: 2604010793
      Special Order
    $83.44
  • 3/60
    FAN – Part Number: 2606610029
    FAN
    Part Number: 2606610029
      Special Order
    $5.95
  • 4
    ON-OFF SWITCH – Part Number: 2607200210
    ON-OFF SWITCH
    Part Number: 2607200210
      Special Order
    $77.94
  • 5
    Power Supply Cord USA/CDN 2,15M 2 X 082mm SJ 18/2 – Part Number: 2604460121
    Power Supply Cord USA/CDN 2,15M 2 X 082mm SJ 18/2
    Part Number: 2604460121
      No Longer Available
  • 6
    GROMMET – Part Number: 2600707060
    GROMMET
    Part Number: 2600707060
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $5.95
  • 7
    CORD CLAMP – Part Number: 2601035001
    CORD CLAMP
    Part Number: 2601035001
      Special Order
    $5.95
  • 9
    Manufacturer
    Manufacturer's Nameplate
    Part Number: 2601118244
      No Longer Available
  • 13
    DEEP GROOVE BALL BEARING – Part Number: 1900905018
    DEEP GROOVE BALL BEARING
    Part Number: 1900905018
      In Stock
    $33.50
  • 14
    DEEP-GROOVE BALL BEARING – Part Number: 2600905039
    DEEP-GROOVE BALL BEARING
    Part Number: 2600905039
      Special Order
    $18.88
  • 16
    BRUSH HOLDER – Part Number: 2604449047
    BRUSH HOLDER
    Part Number: 2604449047
      In Stock
    $5.95
  • 18
    CHEESE HEAD SCREW – Part Number: 2603410001
    CHEESE HEAD SCREW
    Part Number: 2603410001
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 19
    SCREW #9 – Part Number: 2603490022
    SCREW #9
    Part Number: 2603490022
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 20
    Reference Plate – Part Number: 2601118245
    Reference Plate
    Part Number: 2601118245
      No Longer Available
  • 24
    DRILLING SPINDLE – Part Number: 2606135032
    DRILLING SPINDLE
    Part Number: 2606135032
      Special Order
    $33.50
  • 26
    COMPRESSION SPRING – Part Number: 2604616002
    COMPRESSION SPRING
    Part Number: 2604616002
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 27
    DEEP-GROOVE BALL BEARING – Part Number: 1900905163
    DEEP-GROOVE BALL BEARING
    Part Number: 1900905163
      Special Order
    $58.96
  • 28
    C-CLIP – Part Number: 2916660014
    C-CLIP
    Part Number: 2916660014
      Special Order
    $5.95
  • 29
    C-CLIP – Part Number: 2916650008
    C-CLIP
    Part Number: 2916650008
      Special Order
    $5.95
  • 30
    Flat Key – Part Number: 2602300028
    Flat Key
    Part Number: 2602300028
      No Longer Available
  • 31
    RETAINING WASHER – Part Number: 2600101671
    RETAINING WASHER
    Part Number: 2600101671
      Special Order
    $5.95
  • 32
    SHIM – Part Number: 2600101515
    SHIM
    Part Number: 2600101515
      Special Order
    $5.95
  • 33
    Cylindrical Gear – Part Number: 2606317063
    Cylindrical Gear
    Part Number: 2606317063
      No Longer Available
  • 34
    Cylindrical Gear – Part Number: 2606317062
    Cylindrical Gear
    Part Number: 2606317062
      No Longer Available
  • 35
    SHIM – Part Number: 2600101616
    SHIM
    Part Number: 2600101616
      Special Order
    $5.95
  • 35
    SHIM – Part Number: 2600101617
    SHIM
    Part Number: 2600101617
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 36
    Catch Disk – Part Number: 2600190070
    Catch Disk
    Part Number: 2600190070
      No Longer Available
  • 37
    Catch Disk – Part Number: 2600190063
    Catch Disk
    Part Number: 2600190063
      No Longer Available
  • 39
    SHIM RING – Part Number: 2600000012
    SHIM RING
    Part Number: 2600000012
      Special Order
    $4.13
  • 39
    SHIM RING – Part Number: 2600000014
    SHIM RING
    Part Number: 2600000014
      Special Order
    $4.13
  • 40
    BALL – Part Number: 1903230010
    BALL
    Part Number: 1903230010
      Special Order
    $5.95
  • 41
    ROTARY KNOB – Part Number: 2602026017
    ROTARY KNOB
    Part Number: 2602026017
      Special Order
    $14.42
  • 42
    SLOTTED SPRING PIN – Part Number: 2917780105
    SLOTTED SPRING PIN
    Part Number: 2917780105
      Special Order
    $5.95
  • 44
    Cover Disc – Part Number: 2601328033
    Cover Disc
    Part Number: 2601328033
      No Longer Available
  • 45
    SHEET METAL SCREW – Part Number: 2603435015
    SHEET METAL SCREW
    Part Number: 2603435015
      Special Order
    $5.95
  • 46
    Housing Cover – Part Number: 2605132048
    Housing Cover
    Part Number: 2605132048
      No Longer Available
  • 47
    Suppressor Box – Part Number: 2604465097
    Suppressor Box
    Part Number: 2604465097
      No Longer Available
  • 48
    SCREW – Part Number: 2603490017
    SCREW
    Part Number: 2603490017
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 49
    SHIM – Part Number: 2600150004
    SHIM
    Part Number: 2600150004
      Special Order
    $5.95
  • 50
    Shim Washer  0,3 Mm – Part Number: 2600101027
    Shim Washer 0,3 Mm
    Part Number: 2600101027
      No Longer Available
  • 50
    SHIM RING – Part Number: 2600101667
    SHIM RING
    Part Number: 2600101667
      Special Order
    $5.95
  • 51
    CONNECTING CABLE – Part Number: 2604448005
    CONNECTING CABLE
    Part Number: 2604448005
      Special Order
    $5.95
  • 53
    REVERSING SWITCH – Part Number: 2607200231
    REVERSING SWITCH
    Part Number: 2607200231
      Special Order
    $28.66
  • 54
    C-CLIP – Part Number: 2916660008
    C-CLIP
    Part Number: 2916660008
      In Stock
    $5.95
  • 55
    PLATE WASHER – Part Number: 2600500002
    PLATE WASHER
    Part Number: 2600500002
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 56
    FELT WASHER – Part Number: 2600108077
    FELT WASHER
    Part Number: 2600108077
      Special Order
    $5.95
  • 57
    SLEEVE-TYPE TERMINAL – Part Number: 2600400008
    SLEEVE-TYPE TERMINAL
    Part Number: 2600400008
      In Stock
    $5.95
  • 58
    Helical Gear Z=29 – Part Number: 2606319080
    Helical Gear Z=29
    Part Number: 2606319080
      No Longer Available
  • 59
    Toothed Shaft – Part Number: 2606309052
    Toothed Shaft
    Part Number: 2606309052
      No Longer Available
  • 60
    Cylindrical Gear – Part Number: 2606317055
    Cylindrical Gear
    Part Number: 2606317055
      No Longer Available
  • 61
    SHIM – Part Number: 2600100607
    SHIM
    Part Number: 2600100607
      Special Order
    $5.95
  • 62
    NEEDLE BUSHING – Part Number: 2600914010
    NEEDLE BUSHING
    Part Number: 2600914010
      Special Order
    $5.95
  • 63
    Headless Screw – Part Number: 2603435070
    Headless Screw
    Part Number: 2603435070
      No Longer Available
  • 64
    HEADLESS SCREW – Part Number: 2603435071
    HEADLESS SCREW
    Part Number: 2603435071
      Special Order
    $5.95
  • 65
    Sticker – Part Number: 2601110076
    Sticker
    Part Number: 2601110076
      No Longer Available
  • 66
    ADJUSTING SLIDE – Part Number: 2602033006
    ADJUSTING SLIDE
    Part Number: 2602033006
      In Stock
    $5.95
  • 68
    SHIM RING – Part Number: 2600100618
    SHIM RING
    Part Number: 2600100618
      Special Order
    $5.95
  • 69
    ROTARY KNOB – Part Number: 2602026038
    ROTARY KNOB
    Part Number: 2602026038
      Special Order
    $10.90
  • 71
    RATCHET CAP – Part Number: 2600590006
    RATCHET CAP
    Part Number: 2600590006
      In Stock
    $5.95
  • 73
    CONNECTOR CABLE – Part Number: 2604448146
    CONNECTOR CABLE
    Part Number: 2604448146
      Special Order
    $5.95
  • 75
    SCREW – Part Number: 2603490024
    SCREW
    Part Number: 2603490024
      Special Order
    $5.95
  • 77
    CONNECTING CABLE – Part Number: 2604448100
    CONNECTING CABLE
    Part Number: 2604448100
      In Stock
    $5.95
  • 78
    Connecting Cable – Part Number: 2604448074
    Connecting Cable
    Part Number: 2604448074
      No Longer Available
  • 79
    RETAINER – Part Number: 2604601004
    RETAINER
    Part Number: 2604601004
      Special Order
    $5.95
  • 80
    KEY CHUCK – Part Number: 1608571080
    KEY CHUCK
    Part Number: 1608571080
    ★★★★★
    ★★★★★
    (3)
      In Stock
    $41.61
  • 80/800
    CHUCK KEY – Part Number: 2607950007
    CHUCK KEY
    Part Number: 2607950007
    ★★★★★
    ★★★★★
    (11)
      In Stock
    $10.90
  • 81
    Sticker – Part Number: 2601110117
    Sticker
    Part Number: 2601110117
      No Longer Available
  • 82
    FLAT GASKET RING – Part Number: 2601073012
    FLAT GASKET RING
    Part Number: 2601073012
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 84
    Countersunk-Head Screw – Part Number: 2603421215
    Countersunk-Head Screw
    Part Number: 2603421215
      No Longer Available
  • 203
    SHRINKABLE TUBE – Part Number: 2600409014
    SHRINKABLE TUBE
    Part Number: 2600409014
      Special Order
    $5.95
  • 780
    Key Chuck – Part Number: 1608571063
    Key Chuck
    Part Number: 1608571063
      No Longer Available
  • 808
    NAMEPLATE – Part Number: 160111A3H3
    NAMEPLATE
    Part Number: 160111A3H3
      Special Order
    $5.95
  • 810
    Brush – Part Number: 2604321913
    Brush
    Part Number: 2604321913
      No Longer Available
  • 825
    Gear Housing – Part Number: 2605806987
    Gear Housing
    Part Number: 2605806987
      No Longer Available
  • 843
    Intermediate Disc – Part Number: 2605700936
    Intermediate Disc
    Part Number: 2605700936
      No Longer Available
  • 859
    Toothed Shaft – Part Number: 2606100903
    Toothed Shaft
    Part Number: 2606100903
      No Longer Available
  • 867
    RING – Part Number: 2916080007
    RING
    Part Number: 2916080007
      Special Order
    $5.95
  • 870
    PARTS SET – Part Number: 2607010226
    PARTS SET
    Part Number: 2607010226
      In Stock
    $5.95

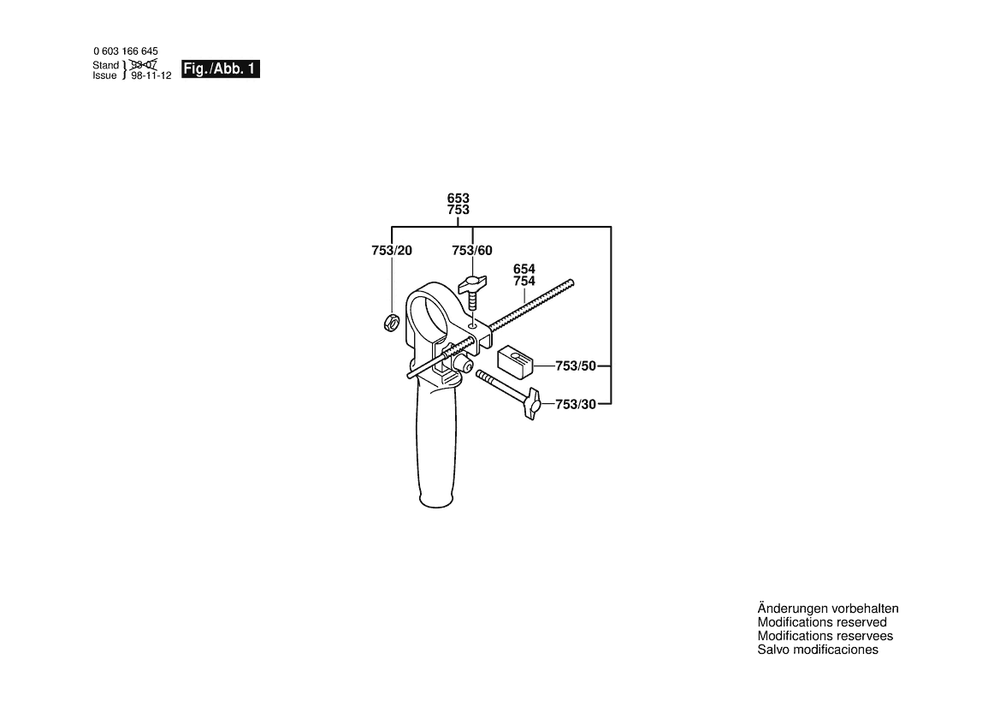

Section 2
Section 2 Diagram and Parts List for 0603166645 Bosch Hammer Drill
