Bosch Percussion Drill Hammer Drill Replacement Parts For Model GSB20-2RCESK (060119B732)

We Sell Only Genuine Bosch Parts

Popular Parts for GSB20-2RCESK

Search Within Model

Questions & Answers for Bosch GSB20-2RCESK
Browse all Parts Search by Area
Section 1 Diagram and Parts List for 060119B732 Bosch Hammer Drill
Section 1
Section 2 Diagram and Parts List for 060119B732 Bosch Hammer Drill
Section 2
Previous Showing All Parts Next
Section 1

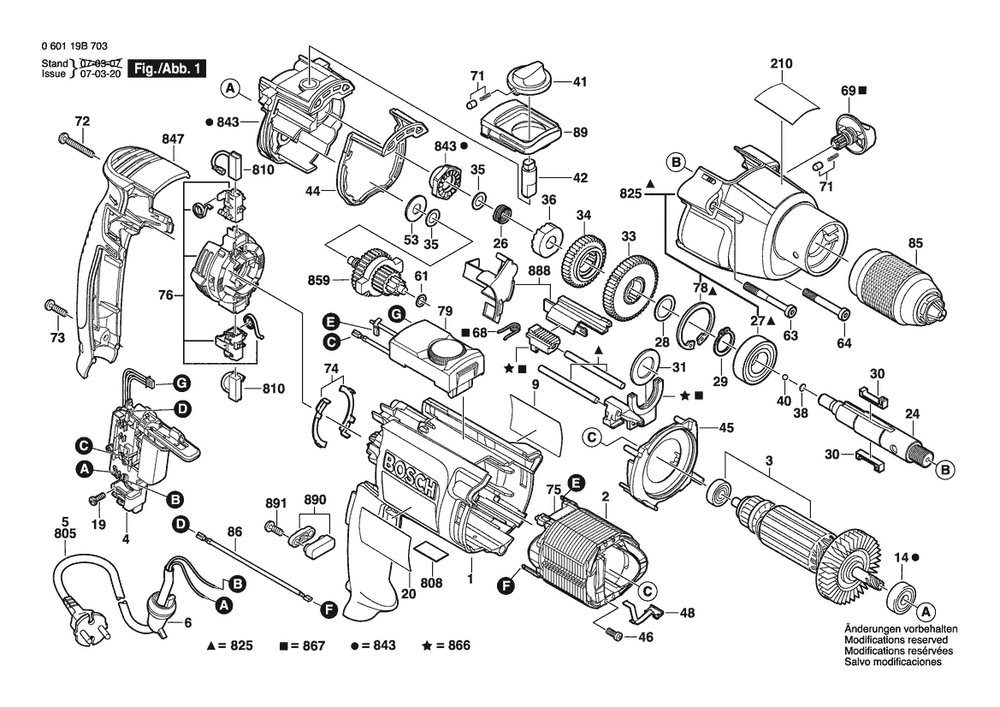

Section 1 Diagram and Parts List for 060119B732 Bosch Hammer Drill
  • 1
    Motor Housing – Part Number: 2605105033
    Motor Housing
    Part Number: 2605105033
      No Longer Available
  • 2
    Field – Part Number: 2604220692
    Field
    Part Number: 2604220692
      No Longer Available
  • 3
    Armature – Part Number: 2604011319
    Armature
    Part Number: 2604011319
      No Longer Available
  • 4
    Switch – Part Number: 2607200585
    Switch
    Part Number: 2607200585
      No Longer Available
  • 5
    Power Supply Cord Ch 230v 4,15m 2 X 1,0mm H05 Rn-F – Part Number: 1604460401
    Power Supply Cord Ch 230v 4,15m 2 X 1,0mm H05 Rn-F
    Part Number: 1604460401
      No Longer Available
  • 6
    Grommet – Part Number: 2600707072
    Grommet
    Part Number: 2600707072
      No Longer Available
  • 9
    Manufacturer
    Manufacturer's Nameplate
    Part Number: 2601116339
      No Longer Available
  • 14
    DEEP-GROOVE BALL BEARING – Part Number: 2600905095
    DEEP-GROOVE BALL BEARING
    Part Number: 2600905095
      In Stock
    $23.70
  • 19
    SCREW – Part Number: 2603490017
    SCREW
    Part Number: 2603490017
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 20
    Reference Plate – Part Number: 2601116343
    Reference Plate
    Part Number: 2601116343
      No Longer Available
  • 24
    Drilling Spindle – Part Number: 2606135130
    Drilling Spindle
    Part Number: 2606135130
      No Longer Available
  • 26
    COMPRESSION SPRING – Part Number: 2604616013
    COMPRESSION SPRING
    Part Number: 2604616013
      Special Order
    $5.95
  • 27
    DEEP-GROOVE BALL BEARING – Part Number: 1900905163
    DEEP-GROOVE BALL BEARING
    Part Number: 1900905163
      Special Order
    $58.96
  • 28
    SHIM – Part Number: 2600100695
    SHIM
    Part Number: 2600100695
      Special Order
    $5.95
  • 29
    C-CLIP – Part Number: 2916650008
    C-CLIP
    Part Number: 2916650008
      Special Order
    $5.95
  • 30
    FLAT KEY – Part Number: 2602300032
    FLAT KEY
    Part Number: 2602300032
      Special Order
    $7.10
  • 31
    RETAINING WASHER – Part Number: 2600101671
    RETAINING WASHER
    Part Number: 2600101671
      Special Order
    $5.95
  • 33
    CYLINDRICAL GEAR – Part Number: 2606317084
    CYLINDRICAL GEAR
    Part Number: 2606317084
      Special Order
    $26.20
  • 34
    CYLINDRICAL GEAR – Part Number: 2606317098
    CYLINDRICAL GEAR
    Part Number: 2606317098
      In Stock
    $23.70
  • 35
    SHIM – Part Number: 2600101047
    SHIM
    Part Number: 2600101047
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 36
    CATCH DISK – Part Number: 2600190090
    CATCH DISK
    Part Number: 2600190090
      Special Order
    $5.95
  • 38
    SHIM RING – Part Number: 2600000030
    SHIM RING
    Part Number: 2600000030
      Special Order
    $5.95
  • 38
    SHIM RING – Part Number: 2600000021
    SHIM RING
    Part Number: 2600000021
      Special Order
    $5.95
  • 38
    SHIM RING – Part Number: 2600000031
    SHIM RING
    Part Number: 2600000031
      Special Order
    $5.95
  • 40
    BALL – Part Number: 1903230009
    BALL
    Part Number: 1903230009
      Special Order
    $5.95
  • 40
    BALL – Part Number: 1903230010
    BALL
    Part Number: 1903230010
      Special Order
    $5.95
  • 40
    BALL – Part Number: 2603230007
    BALL
    Part Number: 2603230007
      Special Order
    $5.95
  • 41
    ROTARY KNOB – Part Number: 2602026118
    ROTARY KNOB
    Part Number: 2602026118
      Special Order
    $5.95
  • 42
    CONTROL SHAFT – Part Number: 2603120064
    CONTROL SHAFT
    Part Number: 2603120064
      Special Order
    $5.95
  • 44
    SEAL – Part Number: 2601015091
    SEAL
    Part Number: 2601015091
      Special Order
    $5.95
  • 45
    AIR-DEFLECTOR RING – Part Number: 2600148008
    AIR-DEFLECTOR RING
    Part Number: 2600148008
      Special Order
    $8.20
  • 46
    SHEET METAL SCREW – Part Number: 2603435086
    SHEET METAL SCREW
    Part Number: 2603435086
      Special Order
    $5.95
  • 48
    CONTACT SPRING – Part Number: 2601324048
    CONTACT SPRING
    Part Number: 2601324048
      Special Order
    $5.95
  • 53
    DISC SPRING – Part Number: 2600550008
    DISC SPRING
    Part Number: 2600550008
      Special Order
    $5.95
  • 61
    SHIM – Part Number: 2600100607
    SHIM
    Part Number: 2600100607
      Special Order
    $5.95
  • 63
    HEADLESS SCREW – Part Number: 2603435084
    HEADLESS SCREW
    Part Number: 2603435084
      Special Order
    $5.95
  • 64
    HEADLESS SCREW – Part Number: 2603435085
    HEADLESS SCREW
    Part Number: 2603435085
      Special Order
    $5.95
  • 68
    COMPRESSION SPRING – Part Number: 2604616014
    COMPRESSION SPRING
    Part Number: 2604616014
      Special Order
    $5.95
  • 69
    ROTARY KNOB – Part Number: 2602026117
    ROTARY KNOB
    Part Number: 2602026117
      Special Order
    $5.95
  • 71
    RATCHET CAP – Part Number: 2600590006
    RATCHET CAP
    Part Number: 2600590006
      In Stock
    $5.95
  • 72
    TORX OVAL-HEAD SCREW – Part Number: 2603490025
    TORX OVAL-HEAD SCREW
    Part Number: 2603490025
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 73
    SCREW #9 – Part Number: 2603490022
    SCREW #9
    Part Number: 2603490022
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 74
    SWITCH CONTACT – Part Number: 1611329024
    SWITCH CONTACT
    Part Number: 1611329024
    ★★★★★
    ★★★★★
    (2)
      In Stock
    $5.95
  • 75
    MODULE – Part Number: 1600A0032J
    MODULE
    Part Number: 1600A0032J
      In Stock
    $5.95
  • 76
    BRUSH HOLDER – Part Number: 1614336061
    BRUSH HOLDER
    Part Number: 1614336061
      In Stock
    $30.48
  • 78
    C-CLIP – Part Number: 2916660014
    C-CLIP
    Part Number: 2916660014
      Special Order
    $5.95
  • 85
    KEYLESS CHUCK – Part Number: 2608572143
    KEYLESS CHUCK
    Part Number: 2608572143
      Special Order
    $77.94
  • 86
    Connecting Cable – Part Number: 1614448014
    Connecting Cable
    Part Number: 1614448014
      No Longer Available
  • 89
    BULB SHIELD – Part Number: 2605510206
    BULB SHIELD
    Part Number: 2605510206
      Special Order
    $5.95
  • 210
    REFERENCE PLATE – Part Number: 2601116318
    REFERENCE PLATE
    Part Number: 2601116318
      Special Order
    $5.95
  • 808
    Marking Plate – Part Number: 2601116393
    Marking Plate
    Part Number: 2601116393
      No Longer Available
  • 810
    CARBON BRUSH SET – Part Number: 1617000525
    CARBON BRUSH SET
    Part Number: 1617000525
    ★★★★★
    ★★★★★
    (5)
      In Stock
    $18.88
  • 825
    GEAR HOUSING – Part Number: 2605806892
    GEAR HOUSING
    Part Number: 2605806892
      Special Order
    $52.96
  • 843
    BEARING BRACKET – Part Number: 2605700943
    BEARING BRACKET
    Part Number: 2605700943
      Special Order
    $46.16
  • 847
    Housing Cover – Part Number: 2605132901
    Housing Cover
    Part Number: 2605132901
      No Longer Available
  • 859
    Transmission – Part Number: 1600A00MM2
    Transmission
    Part Number: 1600A00MM2
      No Longer Available
  • 866
    ADJUSTING SLIDE – Part Number: 2602033018
    ADJUSTING SLIDE
    Part Number: 2602033018
      Special Order
    $5.95
  • 867
    RACK – Part Number: 2606308925
    RACK
    Part Number: 2606308925
      Special Order
    $8.20
  • 888
    HOLDING PLATE – Part Number: 2601328900
    HOLDING PLATE
    Part Number: 2601328900
      Special Order
    $5.95
  • 890
    FIXING-PARTS SET – Part Number: 2607001305
    FIXING-PARTS SET
    Part Number: 2607001305
      Special Order
    $12.52
  • 891
    RECESSED-HEAD SCREW M 3X5 – Part Number: 2603410046
    RECESSED-HEAD SCREW M 3X5
    Part Number: 2603410046
      Special Order
    $5.95
Section 2

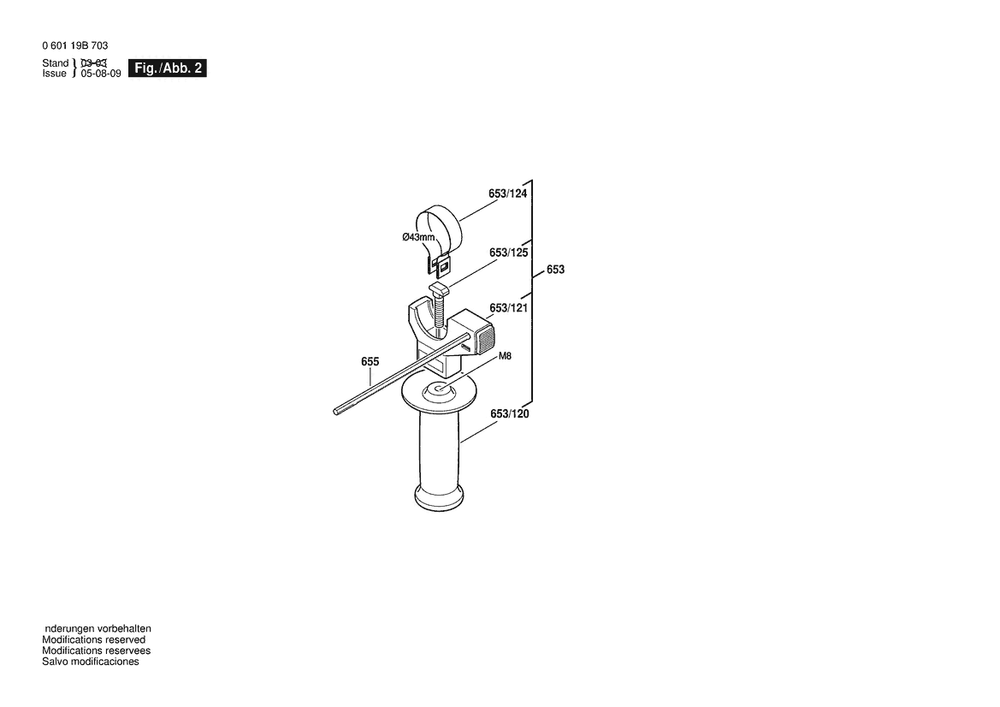

Section 2 Diagram and Parts List for 060119B732 Bosch Hammer Drill
