Section 1 Diagram and Parts List for 3611J01R10 Bosch Hammer Drill
Section 1

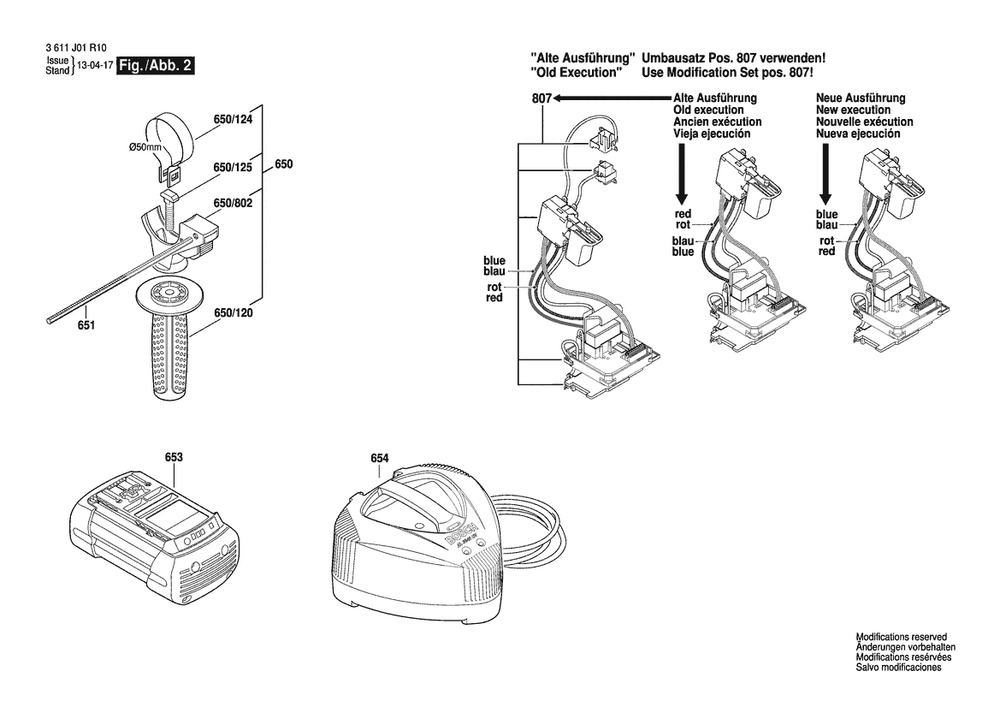

Section 2 Diagram and Parts List for 3611J01R10 Bosch Hammer Drill
Section 2
Previous Showing All Parts Next
Section 1

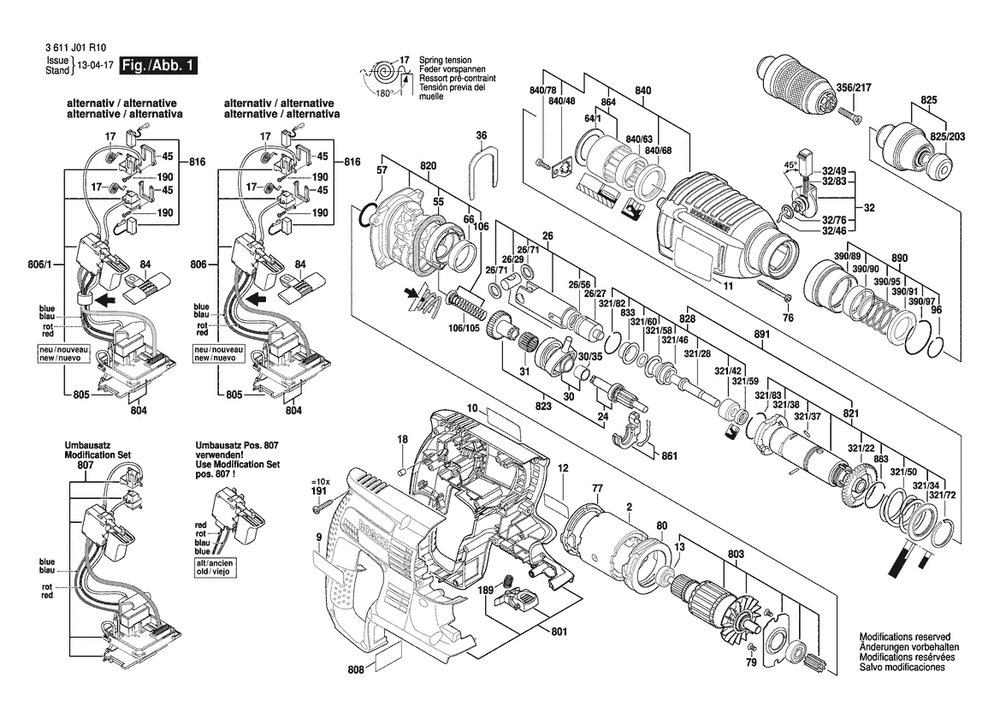

Section 1 Diagram and Parts List for 3611J01R10 Bosch Hammer Drill
  • 2
    FIELD – Part Number: 2610942109
    FIELD
    Part Number: 2610942109
      Special Order
    $28.68
  • 9
    Manufacturer
    Manufacturer's Nameplate
    Part Number: 1611110Y66
      No Longer Available
  • 10
    Manufacturer
    Manufacturer's Nameplate
    Part Number: 1611110Y65
      No Longer Available
  • 11
    Reference Plate – Part Number: 1611110D41
    Reference Plate
    Part Number: 1611110D41
      No Longer Available
  • 12
    LABEL – Part Number: 1611110Y75
    LABEL
    Part Number: 1611110Y75
      Special Order
    $7.10
  • 13
    Groove ball bearing 8x22x7 – Part Number: 2600905052
    Groove ball bearing 8x22x7
    Part Number: 2600905052
      No Longer Available
  • 17
    SPRING – Part Number: 1614652006
    SPRING
    Part Number: 1614652006
      In Stock
    $8.20
  • 18
    RUBBER BUFFER – Part Number: 2603100056
    RUBBER BUFFER
    Part Number: 2603100056
      In Stock
    $5.95
  • 24
    TOOTHED SHAFT – Part Number: 16170006EJ
    TOOTHED SHAFT
    Part Number: 16170006EJ
      Special Order
    $58.96
  • 26
    HAMMER PISTON – Part Number: 1617000557
    HAMMER PISTON
    Part Number: 1617000557
      On Order
    $18.22
  • 26/27
    STRIKER – Part Number: 1610311018
    STRIKER
    Part Number: 1610311018
      In Stock
    $30.48
  • 26/29
    PISTON PIN – Part Number: 1613105012
    PISTON PIN
    Part Number: 1613105012
      In Stock
    $7.10
  • 26/56
    O-RING – Part Number: 1610210187
    O-RING
    Part Number: 1610210187
    ★★★★★
    ★★★★★
    (2)
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 26/71
    SHIM RING – Part Number: 1610101011
    SHIM RING
    Part Number: 1610101011
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 30
    DRIVE END SHIELD – Part Number: 1615819028
    DRIVE END SHIELD
    Part Number: 1615819028
      Special Order
    $52.96
  • 30/35
    FRICTION BEARING – Part Number: 1610202024
    FRICTION BEARING
    Part Number: 1610202024
      Special Order
    $9.42
  • 31
    NEEDLE BEARING – Part Number: 1610913016
    NEEDLE BEARING
    Part Number: 1610913016
      Special Order
    $7.10
  • 32
    KNOB ASSEMBLY – Part Number: 1612026037
    KNOB ASSEMBLY
    Part Number: 1612026037
    ★★★★★
    ★★★★★
    (5)
      In Stock
    $18.88
  • 32/46
    DRIVER PIN – Part Number: 1614690002
    DRIVER PIN
    Part Number: 1614690002
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 32/49
    SWITCH BUTTON – Part Number: 1612026035
    SWITCH BUTTON
    Part Number: 1612026035
      In Stock
    $5.95
  • 32/76
    O-RING – Part Number: 1610210046
    O-RING
    Part Number: 1610210046
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 32/83
    COMPRESSION SPRING – Part Number: 1614611006
    COMPRESSION SPRING
    Part Number: 1614611006
      Special Order
    Minimum Quantity of 2 required
    $7.10
  • 36
    HOLDING PLATE – Part Number: 1611016003
    HOLDING PLATE
    Part Number: 1611016003
      In Stock
    $5.95
  • 45
    INSULATING PLATE – Part Number: 1601010058
    INSULATING PLATE
    Part Number: 1601010058
      Special Order
    $8.20
  • 55
    SEAL RING – Part Number: 1610290226
    SEAL RING
    Part Number: 1610290226
      In Stock
    Minimum Quantity of 2 required
    $7.10
  • 57
    O-RING – Part Number: 1610210068
    O-RING
    Part Number: 1610210068
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 64/1
    SUPPORTING DISC – Part Number: 1610190060
    SUPPORTING DISC
    Part Number: 1610190060
      Special Order
    $5.95
  • 66
    FRICTION BEARING – Part Number: 1610202021
    FRICTION BEARING
    Part Number: 1610202021
      Special Order
    $5.95
  • 76
    SCREW – Part Number: 160343000A
    SCREW
    Part Number: 160343000A
      Special Order
    $5.95
  • 77
    LOCATING RING – Part Number: 1610290043
    LOCATING RING
    Part Number: 1610290043
      Special Order
    $5.95
  • 79
    SCREW – Part Number: 1613435023
    SCREW
    Part Number: 1613435023
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 80
    LOCATING RING – Part Number: 1610290084
    LOCATING RING
    Part Number: 1610290084
      Special Order
    $12.52
  • 84
    SWITCH SLIDE – Part Number: 1613231017
    SWITCH SLIDE
    Part Number: 1613231017
      Special Order
    $5.95
  • 96
    RETAINING RING – Part Number: 1614601046
    RETAINING RING
    Part Number: 1614601046
      Special Order
    $5.95
  • 106
    FRICTION BEARING – Part Number: 1614611022
    FRICTION BEARING
    Part Number: 1614611022
      Special Order
    $5.95
  • 106/105
    SPRING – Part Number: 1614611021
    SPRING
    Part Number: 1614611021
      Special Order
    $5.95
  • 189
    SPRING – Part Number: 1614610015
    SPRING
    Part Number: 1614610015
      Special Order
    $5.95
  • 190
    SCREW – Part Number: 2603490017
    SCREW
    Part Number: 2603490017
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 191
    TORX OVAL-HEAD SCREW – Part Number: 2603490023
    TORX OVAL-HEAD SCREW
    Part Number: 2603490023
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 321/28
    Striker Pin – Part Number: 1613124082
    Striker Pin
    Part Number: 1613124082
      No Longer Available
  • 321/34
    SUPPORTING DISC – Part Number: 1610190067
    SUPPORTING DISC
    Part Number: 1610190067
      Special Order
    $5.95
  • 321/37
    STRAIGHT PIN – Part Number: 1613100019
    STRAIGHT PIN
    Part Number: 1613100019
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 321/38
    CATCH DISK – Part Number: 1600A008AG
    CATCH DISK
    Part Number: 1600A008AG
      Special Order
    Minimum Quantity of 2 required
    $7.10
  • 321/42
    Thrust Ring – Part Number: 1610290099
    Thrust Ring
    Part Number: 1610290099
      No Longer Available
  • 321/46
    Guide Bushing – Part Number: 1610390066
    Guide Bushing
    Part Number: 1610390066
      No Longer Available
  • 321/50
    SPRING – Part Number: 1614611020
    SPRING
    Part Number: 1614611020
      Special Order
    $5.95
  • 321/58
    O-RING – Part Number: 1610210178
    O-RING
    Part Number: 1610210178
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 321/59
    ROTARY SHAFT LIP SEAL – Part Number: 1600A009VC
    ROTARY SHAFT LIP SEAL
    Part Number: 1600A009VC
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 321/60
    O-RING – Part Number: 1610210176
    O-RING
    Part Number: 1610210176
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 321/72
    RETAINER – Part Number: 1604601027
    RETAINER
    Part Number: 1604601027
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 321/82
    SNAP RING – Part Number: 1614601034
    SNAP RING
    Part Number: 1614601034
      Special Order
    $5.95
  • 321/83 / 883
    SNAP RING – Part Number: 1604601028
    SNAP RING
    Part Number: 1604601028
      Special Order
    $5.95
  • 356/217
    TORX FLAT HEAD SCREW – Part Number: 2603421229
    TORX FLAT HEAD SCREW
    Part Number: 2603421229
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 390/89
    Guide Sleeve – Part Number: 1600A00NC8
    Guide Sleeve
    Part Number: 1600A00NC8
      No Longer Available
  • 390/90
    COLLAR SLEEVE – Part Number: 1610590016
    COLLAR SLEEVE
    Part Number: 1610590016
      Special Order
    $5.95
  • 390/91
    THRUST RING – Part Number: 1610200033
    THRUST RING
    Part Number: 1610200033
      Special Order
    $5.95
  • 390/95
    COMPRESSION SPRING – Part Number: 1614643016
    COMPRESSION SPRING
    Part Number: 1614643016
      Special Order
    $5.95
  • 390/97
    RETAINING RING – Part Number: 1614601047
    RETAINING RING
    Part Number: 1614601047
      Special Order
    $5.95
  • 801
    HOUSING – Part Number: 1617000A4W
    HOUSING
    Part Number: 1617000A4W
      Special Order
    $41.62
  • 803
    ARMATURE – Part Number: 1617000473
    ARMATURE
    Part Number: 1617000473
      In Stock
    $155.88
  • 804
    ELECTRONIC MODULE – Part Number: 1617000890
    ELECTRONIC MODULE
    Part Number: 1617000890
      Special Order
    $155.88
  • 805
    CONTACT MOUNT – Part Number: 1609280425
    CONTACT MOUNT
    Part Number: 1609280425
      Special Order
    $28.68
  • 806
    ELECTRONIC MODULE – Part Number: 1617000889
    ELECTRONIC MODULE
    Part Number: 1617000889
      Special Order
    $60.42
  • 806/1
    On-Off Switch – Part Number: 1600A00175
    On-Off Switch
    Part Number: 1600A00175
      No Longer Available
  • 807
    SWITCH – Part Number: 1607233209
    SWITCH
    Part Number: 1607233209
      Special Order
    $201.06
  • 808
    NAMEPLATE – Part Number: 160111A3H9
    NAMEPLATE
    Part Number: 160111A3H9
      Special Order
    $5.95
  • 816
    BRUSH SET – Part Number: 1617014142
    BRUSH SET
    Part Number: 1617014142
      Special Order
    $21.20
  • 820
    FLANGE – Part Number: 1617000883
    FLANGE
    Part Number: 1617000883
      Special Order
    $46.16
  • 821
    Pipe – Part Number: 1617000V42
    Pipe
    Part Number: 1617000V42
      No Longer Available
  • 823
    TOOTHED SHAFT – Part Number: 1617000884
    TOOTHED SHAFT
    Part Number: 1617000884
      Special Order
    $66.80
  • 825
    TOOL HOLDING FIXTURE – Part Number: 1617000895
    TOOL HOLDING FIXTURE
    Part Number: 1617000895
      In Stock
    $107.60
  • 825/203
    PROTECTIVE CAP – Part Number: 1610508047
    PROTECTIVE CAP
    Part Number: 1610508047
      In Stock
    $5.95
  • 828
    Striker Pin – Part Number: 1617000V43
    Striker Pin
    Part Number: 1617000V43
      No Longer Available
  • 833
    BUSHING – Part Number: 1610590014
    BUSHING
    Part Number: 1610590014
    ★★★★★
    ★★★★★
    (1)
      Special Order
    $5.95
  • 840
    GEAR HOUSING – Part Number: 1617000V55
    GEAR HOUSING
    Part Number: 1617000V55
      Special Order
    $66.80
  • 840/48
    TAB WASHER – Part Number: 1611098008
    TAB WASHER
    Part Number: 1611098008
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 840/63
    NEEDLE BUSHING – Part Number: 1610910063
    NEEDLE BUSHING
    Part Number: 1610910063
      In Stock
    $10.90
  • 840/68
    OIL SEAL – Part Number: 1610283036
    OIL SEAL
    Part Number: 1610283036
      In Stock
    $14.42
  • 861
    SWITCHING ELEMENT – Part Number: 1615820097
    SWITCHING ELEMENT
    Part Number: 1615820097
      In Stock
    $7.10
  • 864
    SUPPORT DISC – Part Number: 1617000A07
    SUPPORT DISC
    Part Number: 1617000A07
      Special Order
    $21.20
  • 890
    GUIDE SLEEVE – Part Number: 1617000V41
    GUIDE SLEEVE
    Part Number: 1617000V41
      Special Order
    $23.70
  • 891
    Hammer Pipe – Part Number: 16170006CS
    Hammer Pipe
    Part Number: 16170006CS
      No Longer Available
