Bosch Cordl Perc Screwdr Hammer Drill Replacement Parts For Model GSB18VE-EC (3601JF1310)

We Sell Only Genuine Bosch Parts

Popular Parts for GSB18VE-EC

Search Within Model

Browse all Parts Search by Area
Section 1 Diagram and Parts List for 3601JF1310 Bosch Hammer Drill
Section 1

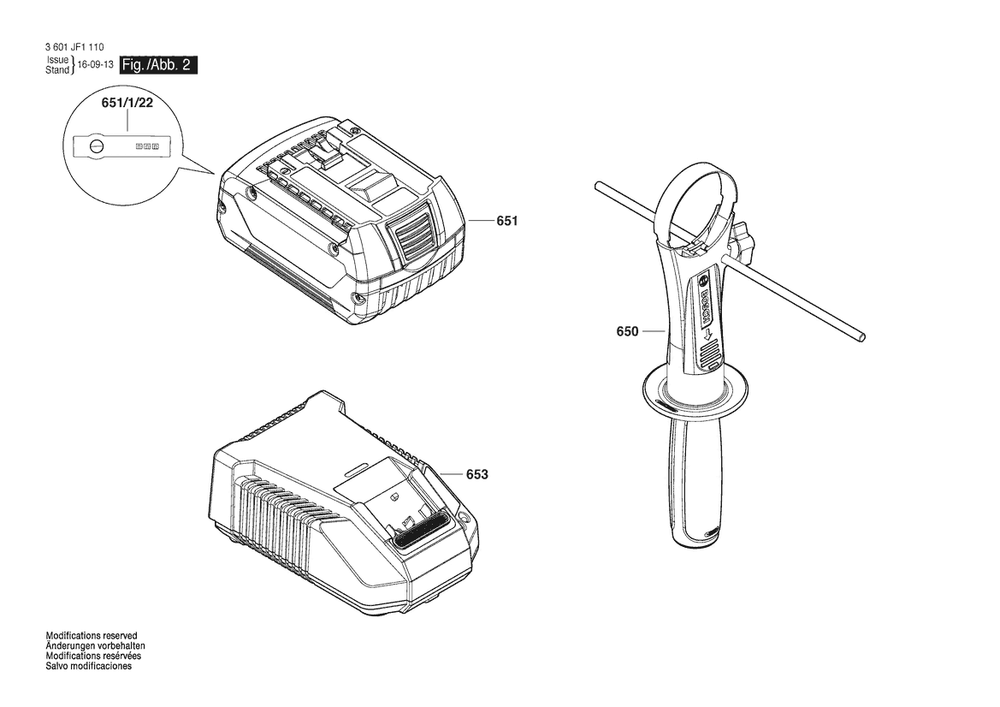

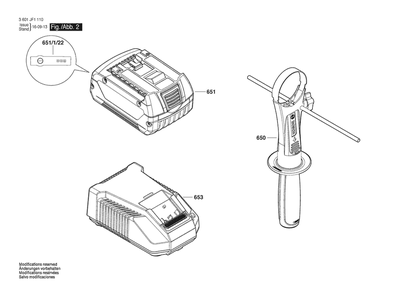

Section 2 Diagram and Parts List for 3601JF1310 Bosch Hammer Drill
Section 2
Previous Showing All Parts Next
Section 1
Section 1 Diagram and Parts List for 3601JF1310 Bosch Hammer Drill
  • 1
    HOUSING – Part Number: 2609101604
    HOUSING
    Part Number: 2609101604
      Special Order
    $39.62
  • 3
    O-RING – Part Number: 2609170278
    O-RING
    Part Number: 2609170278
      Special Order
    $6.16
  • 4
    ELECTRONICS MODULE – Part Number: 16072335AB
    ELECTRONICS MODULE
    Part Number: 16072335AB
      Special Order
    $133.25
  • 4/3
    PRINTED BOARD ASSEMBLY – Part Number: 1607503182
    PRINTED BOARD ASSEMBLY
    Part Number: 1607503182
      Special Order
    $12.97
  • 5
    ADJUSTING LEVER – Part Number: 2609101551
    ADJUSTING LEVER
    Part Number: 2609101551
      Special Order
    $6.16
  • 8
    Sticker – Part Number: 60829429X8
    Sticker
    Part Number: 60829429X8
      No Longer Available
  • 9
    LABEL – Part Number: 160111A3DV
    LABEL
    Part Number: 160111A3DV
      Special Order
    $6.16
  • 25
    KEYLESS CHUCK – Part Number: 1600A01YE8
    KEYLESS CHUCK
    Part Number: 1600A01YE8
      In Stock
    $43.11
  • 45
    GEAR BOX – Part Number: 2609199916
    GEAR BOX
    Part Number: 2609199916
      Special Order
    $148.23
  • 46
    SPRING – Part Number: 1609280477
    SPRING
    Part Number: 1609280477
      Special Order
    Minimum Quantity of 2 required
    $6.16
  • 47
    LENS – Part Number: 2609101490
    LENS
    Part Number: 2609101490
      Special Order
    $6.16
  • 101
    TORX OVAL-HEAD SCREW – Part Number: 2609110353
    TORX OVAL-HEAD SCREW
    Part Number: 2609110353
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 106
    COLOR CLIP – Part Number: 2609101581
    COLOR CLIP
    Part Number: 2609101581
      Special Order
    $6.16
  • 107
    TORX FLAT HEAD SCREW – Part Number: 2603421229
    TORX FLAT HEAD SCREW
    Part Number: 2603421229
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 802
    MOTOR SPARE PARTS SET – Part Number: 2609199943
    MOTOR SPARE PARTS SET
    Part Number: 2609199943
      Special Order
    $86.44
  • 804
    CONTACTS – Part Number: 1609280820
    CONTACTS
    Part Number: 1609280820
      Special Order
    $11.29
  • 808
    NAMEPLATE – Part Number: 2609137115
    NAMEPLATE
    Part Number: 2609137115
      Special Order
    $6.16
  • 857
    SWITCH SLIDE – Part Number: 2609101554
    SWITCH SLIDE
    Part Number: 2609101554
      Special Order
    $6.16
  • 858
    SWITCH SPRING – Part Number: 2609112036
    SWITCH SPRING
    Part Number: 2609112036
      Special Order
    $6.16
Section 2
Section 2 Diagram and Parts List for 3601JF1310 Bosch Hammer Drill
