Bosch Parts

Bosch Cordl Perc Screwdr Hammer Drill Replacement Parts For Model 3601JG0311

We Sell Only Genuine Bosch Parts

Popular Parts for Bosch 3601JG0311

Search Within Model

Browse all Parts Search by Area

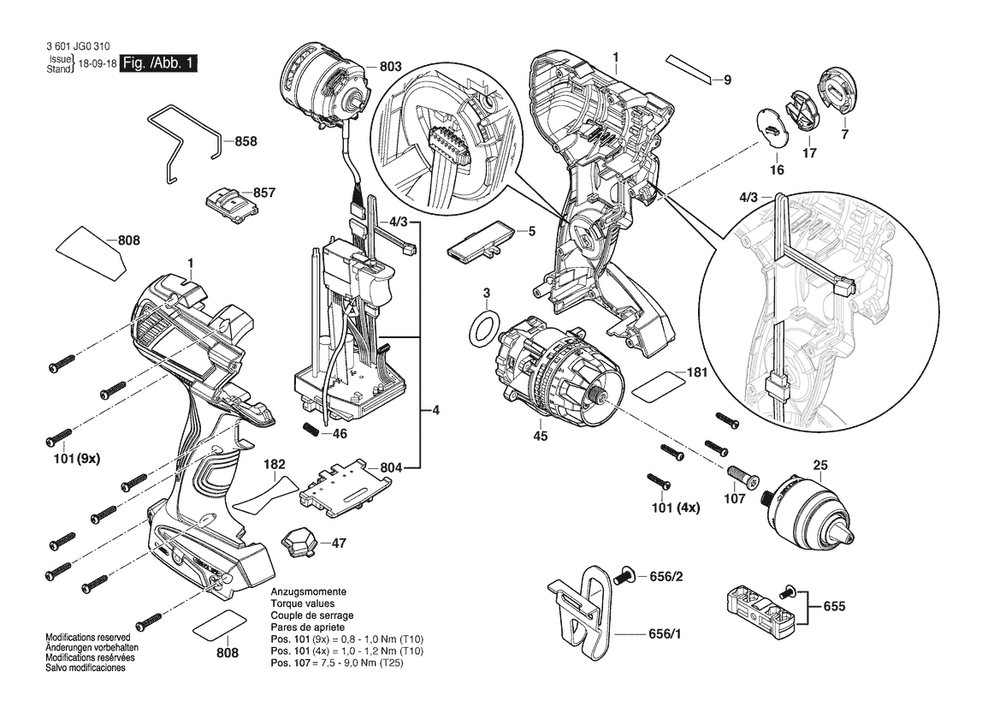

Section 1 Diagram and Parts List for 3601JG0311  Bosch Hammer Drill
Section 1

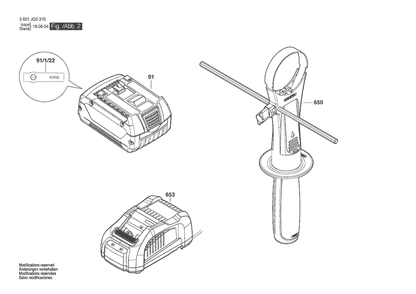

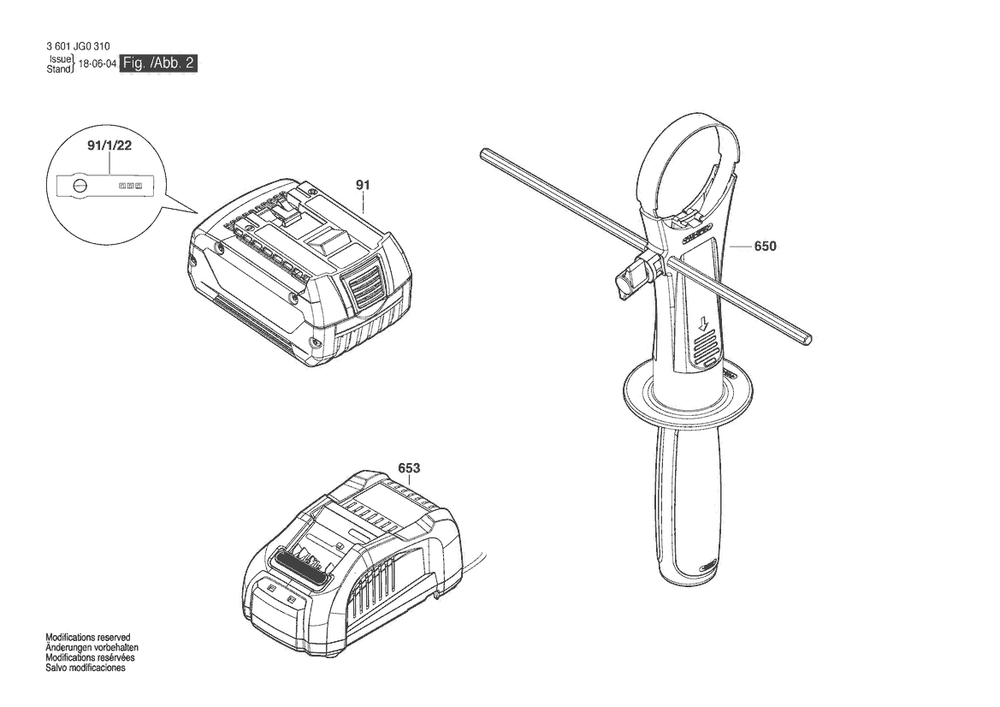

Section 2 Diagram and Parts List for 3601JG0311  Bosch Hammer Drill
Section 2
Previous Showing All Parts Next
Section 1
Section 1 Diagram and Parts List for 3601JG0311  Bosch Hammer Drill
  • 1
    HOUSING – Part Number: 16051082CJ
    HOUSING
    Part Number: 16051082CJ
      Special Order
    $28.68
  • 3
    O-RING – Part Number: 2609170278
    O-RING
    Part Number: 2609170278
      Special Order
    $6.16
  • 4
    Electronics Module – Part Number: 16072335DC
    Electronics Module
    Part Number: 16072335DC
      No Longer Available
  • 4/3
    PRINTED-BOARD ASSEMBLY – Part Number: 1607503377
    PRINTED-BOARD ASSEMBLY
    Part Number: 1607503377
      Special Order
    $15.67
  • 5
    ADJUSTING LEVER – Part Number: 2609101551
    ADJUSTING LEVER
    Part Number: 2609101551
      Special Order
    $6.16
  • 7
    Cover Unit – Part Number: 1600A032TA
    Cover Unit
    Part Number: 1600A032TA
      No Longer Available
  • 9
    Manufacturer Inch s nameplate – Part Number: 2610067340
    Manufacturer Inch s nameplate
    Part Number: 2610067340
      No Longer Available
  • 16
    PRINTED-BOARD ASSEMBLY – Part Number: 1607503333
    PRINTED-BOARD ASSEMBLY
    Part Number: 1607503333
      Special Order
    $19.67
  • 17
    COVER PANEL – Part Number: 1600A00M53
    COVER PANEL
    Part Number: 1600A00M53
      Special Order
    $6.16
  • 25
    KEYLESS CHUCK – Part Number: 1600A01YE8
    KEYLESS CHUCK
    Part Number: 1600A01YE8
      In Stock
    $42.23
  • 45
    GEAR BOX – Part Number: 2609199916
    GEAR BOX
    Part Number: 2609199916
      Special Order
    $157.38
  • 46
    SPRING – Part Number: 1609280477
    SPRING
    Part Number: 1609280477
      Special Order
    Minimum Quantity of 2 required
    $6.16
  • 47
    LENS – Part Number: 2609101490
    LENS
    Part Number: 2609101490
      Special Order
    $6.16
  • 101
    TORX OVAL-HEAD SCREW – Part Number: 2609110353
    TORX OVAL-HEAD SCREW
    Part Number: 2609110353
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 107
    TORX FLAT HEAD SCREW – Part Number: 2603421229
    TORX FLAT HEAD SCREW
    Part Number: 2603421229
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 181
    WARNING LABEL – Part Number: 1600A014J4
    WARNING LABEL
    Part Number: 1600A014J4
      Special Order
    $6.16
  • 182
    WARNING PLATE – Part Number: 2610045280
    WARNING PLATE
    Part Number: 2610045280
      Special Order
    $6.16
  • 655
    BIT HOLDER – Part Number: 2609199748
    BIT HOLDER
    Part Number: 2609199748
      In Stock
    $6.55
  • 656/1
    CLIP – Part Number: 2609111584
    CLIP
    Part Number: 2609111584
    ★★★★★
    ★★★★★
    (1)
      Special Order
    $6.36
  • 656/2
    SCREW – Part Number: 2609110834
    SCREW
    Part Number: 2609110834
      Special Order
    Minimum Quantity of 2 required
    $6.16
  • 803
    MOTOR SPARE PARTS SET – Part Number: 1600A00XG0
    MOTOR SPARE PARTS SET
    Part Number: 1600A00XG0
      Special Order
    $105.97
  • 804
    CONTACTS – Part Number: 1609280820
    CONTACTS
    Part Number: 1609280820
      Special Order
    $11.85
  • 808
    Nameplate – Part Number: 160111A8UD
    Nameplate
    Part Number: 160111A8UD
      No Longer Available
  • 857
    SWITCH SLIDE – Part Number: 2609101554
    SWITCH SLIDE
    Part Number: 2609101554
      Special Order
    $6.16
  • 858
    SWITCH SPRING – Part Number: 2609112036
    SWITCH SPRING
    Part Number: 2609112036
      Special Order
    $6.16
Section 2
Section 2 Diagram and Parts List for 3601JG0311  Bosch Hammer Drill
