Section 1 Diagram and Parts List for  Bosch Hammer Drill
Section 1
Section 2 Diagram and Parts List for  Bosch Hammer Drill
Section 2
Previous Showing All Parts Next
Section 1

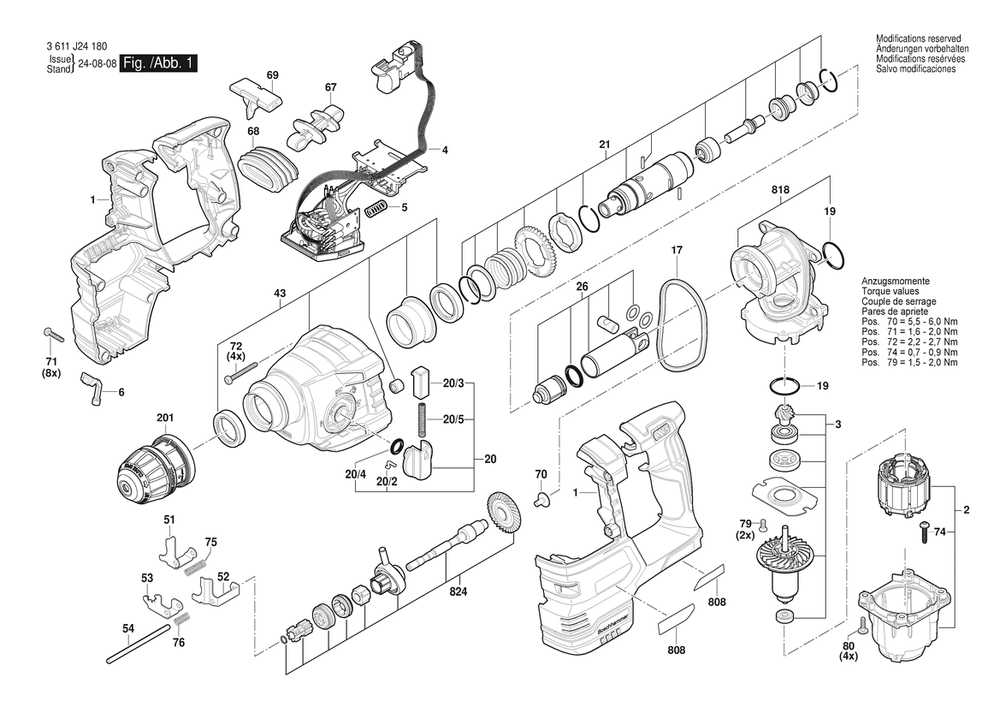

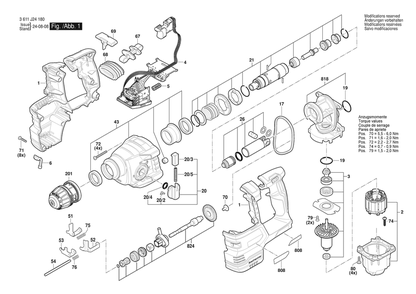

Section 1 Diagram and Parts List for  Bosch Hammer Drill
  • 1
    MOTOR HOUSING – Part Number: 16051082R3
    MOTOR HOUSING
    Part Number: 16051082R3
      Special Order
    $29.71
  • 2
    Stator – Part Number: 1619PS1030
    Stator
    Part Number: 1619PS1030
      No Longer Available
  • 3
    Rotor – Part Number: 1619PS1196
    Rotor
    Part Number: 1619PS1196
      No Longer Available
  • 4
    Electronics Module – Part Number: 1619PS1032
    Electronics Module
    Part Number: 1619PS1032
      No Longer Available
  • 5
    SPRING – Part Number: 2604690055
    SPRING
    Part Number: 2604690055
      Special Order
    $6.16
  • 6
    LENS – Part Number: 1600A026NJ
    LENS
    Part Number: 1600A026NJ
      Special Order
    $6.16
  • 17
    SEALING RING – Part Number: 1619P17872
    SEALING RING
    Part Number: 1619P17872
      Special Order
    $6.16
  • 19
    O-RING – Part Number: 1610210208
    O-RING
    Part Number: 1610210208
      Special Order
    $6.16
  • 20
    CLAMP HANDLE – Part Number: 1612026151
    CLAMP HANDLE
    Part Number: 1612026151
      In Stock
    $29.71
  • 20/2
    DRIVER PIN – Part Number: 1614690009
    DRIVER PIN
    Part Number: 1614690009
      In Stock
    $7.36
  • 20/3
    SWITCH BUTTON – Part Number: 1612026035
    SWITCH BUTTON
    Part Number: 1612026035
      In Stock
    $6.16
  • 20/4
    O-RING – Part Number: 1610210046
    O-RING
    Part Number: 1610210046
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 20/5
    COMPRESSION SPRING – Part Number: 1614611006
    COMPRESSION SPRING
    Part Number: 1614611006
      Special Order
    Minimum Quantity of 2 required
    $7.36
  • 21
    Toolholder – Part Number: 1619PS1034
    Toolholder
    Part Number: 1619PS1034
      No Longer Available
  • 26
    Hammer Piston – Part Number: 1619PS1036
    Hammer Piston
    Part Number: 1619PS1036
      No Longer Available
  • 43
    GEAR HOUSING – Part Number: 16058066B4
    GEAR HOUSING
    Part Number: 16058066B4
      Special Order
    $31.58
  • 51
    SHIFT PLATE – Part Number: 1610021004
    SHIFT PLATE
    Part Number: 1610021004
      Special Order
    $6.16
  • 52
    SHIFT PLATE – Part Number: 1610021006
    SHIFT PLATE
    Part Number: 1610021006
      Special Order
    $6.16
  • 53
    SHIFT PLATE – Part Number: 1600A02195
    SHIFT PLATE
    Part Number: 1600A02195
      Special Order
    $6.16
  • 54
    GUIDE ROD – Part Number: 1613023005
    GUIDE ROD
    Part Number: 1613023005
      Special Order
    $6.16
  • 67
    GUIDE PIECE – Part Number: 1600A00798
    GUIDE PIECE
    Part Number: 1600A00798
      Special Order
    $14.94
  • 68
    BELLOWS – Part Number: 1600A001CL
    BELLOWS
    Part Number: 1600A001CL
      Special Order
    $9.76
  • 69
    SWITCH SLIDE – Part Number: 1600A027G6
    SWITCH SLIDE
    Part Number: 1600A027G6
      Special Order
    $6.16
  • 70
    TORX OVAL-HEAD SCREW – Part Number: 160343509H
    TORX OVAL-HEAD SCREW
    Part Number: 160343509H
      Special Order
    $6.16
  • 71
    TORX OVAL-HEAD SCREW – Part Number: 2603490023
    TORX OVAL-HEAD SCREW
    Part Number: 2603490023
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 72
    SCREW – Part Number: 1619P09645
    SCREW
    Part Number: 1619P09645
      Special Order
    $6.16
  • 74
    TORX OVAL-HEAD SCREW – Part Number: 1619P00220
    TORX OVAL-HEAD SCREW
    Part Number: 1619P00220
      Special Order
    Minimum Quantity of 2 required
    $6.16
  • 75
    SPRING – Part Number: 1614643025
    SPRING
    Part Number: 1614643025
      Special Order
    $6.16
  • 76
    SPRING – Part Number: 1614643023
    SPRING
    Part Number: 1614643023
      Special Order
    $6.16
  • 79
    SCREW – Part Number: 1613435023
    SCREW
    Part Number: 1613435023
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 80
    SCREW 4X14 – Part Number: 1619P01380
    SCREW 4X14
    Part Number: 1619P01380
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 201
    Chuck – Part Number: 1619P17420
    Chuck
    Part Number: 1619P17420
      No Longer Available
  • 808
    Label – Part Number: 1619PS3186
    Label
    Part Number: 1619PS3186
      No Longer Available
  • 818
    Intermediate Flange – Part Number: 1619PS1033
    Intermediate Flange
    Part Number: 1619PS1033
      No Longer Available
  • 824
    Jack Shaft – Part Number: 1619PS1040
    Jack Shaft
    Part Number: 1619PS1040
      No Longer Available
Section 2

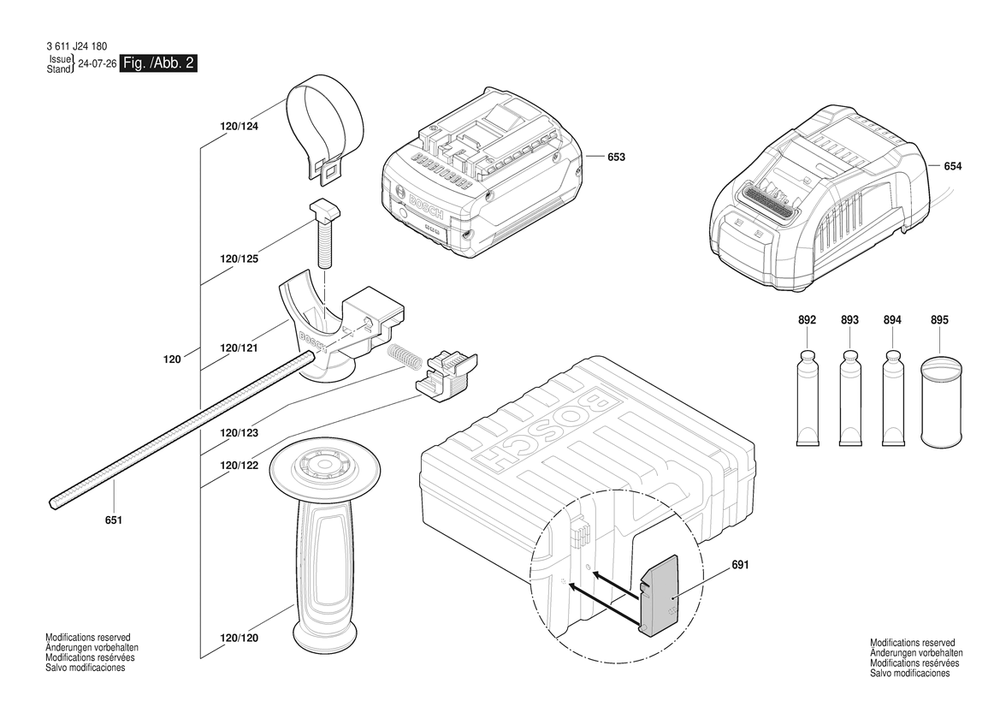

Section 2 Diagram and Parts List for  Bosch Hammer Drill
  • 120
    AUXILIARY HANDLE – Part Number: 1619P16971
    AUXILIARY HANDLE
    Part Number: 1619P16971
      Special Order
    $12.97
  • 120/120
    AUXILIARY HANDLE – Part Number: 1619P20196
    AUXILIARY HANDLE
    Part Number: 1619P20196
      Special Order
    $14.94
  • 120/121
    CLAMP – Part Number: 1617000475
    CLAMP
    Part Number: 1617000475
      In Stock
    $17.20
  • 120/122
    Push-Button – Part Number: 1613231010
    Push-Button
    Part Number: 1613231010
      No Longer Available
  • 120/123
    Compression Spring – Part Number: 2604610028
    Compression Spring
    Part Number: 2604610028
      No Longer Available
  • 120/124
    CLAMPING BAND – Part Number: 1611316021
    CLAMPING BAND
    Part Number: 1611316021
      In Stock
    $6.16
  • 120/125
    T-HEAD BOLT – Part Number: 1613490002
    T-HEAD BOLT
    Part Number: 1613490002
    ★★★★★
    ★★★★★
    (2)
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 653
    Battery Pack – Part Number: 1607A350M0
    Battery Pack
    Part Number: 1607A350M0
      No Longer Available
  • 653
    Battery Pack – Part Number: 1607A350MN
    Battery Pack
    Part Number: 1607A350MN
      No Longer Available
  • 653
    BATTERY PACK – Part Number: 2607337069
    BATTERY PACK
    Part Number: 2607337069
      Special Order
    $161.49
  • 654
    Fast Charger – Part Number: 2607226251
    Fast Charger
    Part Number: 2607226251
      No Longer Available
  • 654
    Fast Charger – Part Number: 2607226253
    Fast Charger
    Part Number: 2607226253
      No Longer Available
  • 654
    Fast Charger – Part Number: 2607226267
    Fast Charger
    Part Number: 2607226267
      No Longer Available
  • 654
    Fast Charger – Part Number: 2607226537
    Fast Charger
    Part Number: 2607226537
      No Longer Available
  • 691
    Latch – Part Number: 1619P17425
    Latch
    Part Number: 1619P17425
      No Longer Available
  • 892 / 893
    PURPLE GREASE – Part Number: 1615430001
    PURPLE GREASE
    Part Number: 1615430001
      In Stock
    $29.71
  • 894
    GREASE – Part Number: 1615430020
    GREASE
    Part Number: 1615430020
      In Stock
    $34.71
  • 895
    OIL RESERVOIR – Part Number: 1615430019
    OIL RESERVOIR
    Part Number: 1615430019
      In Stock
