Bosch Rotary Hammer Hammer Drill Replacement Parts For Model GBH5-40DCE (3 611 B64 083)

We Sell Only Genuine Bosch Parts

Popular Parts for GBH5-40DCE

Search Within Model

Questions & Answers for Bosch GBH5-40DCE
Browse all Parts Search by Area
Diagram 1 Diagram and Parts List for 3 611 B64 083 Bosch Hammer Drill
Diagram 1

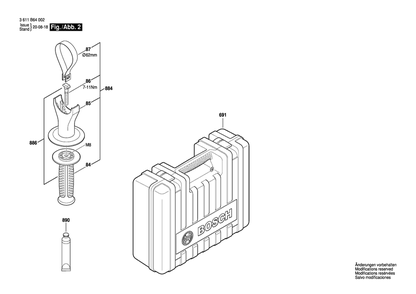

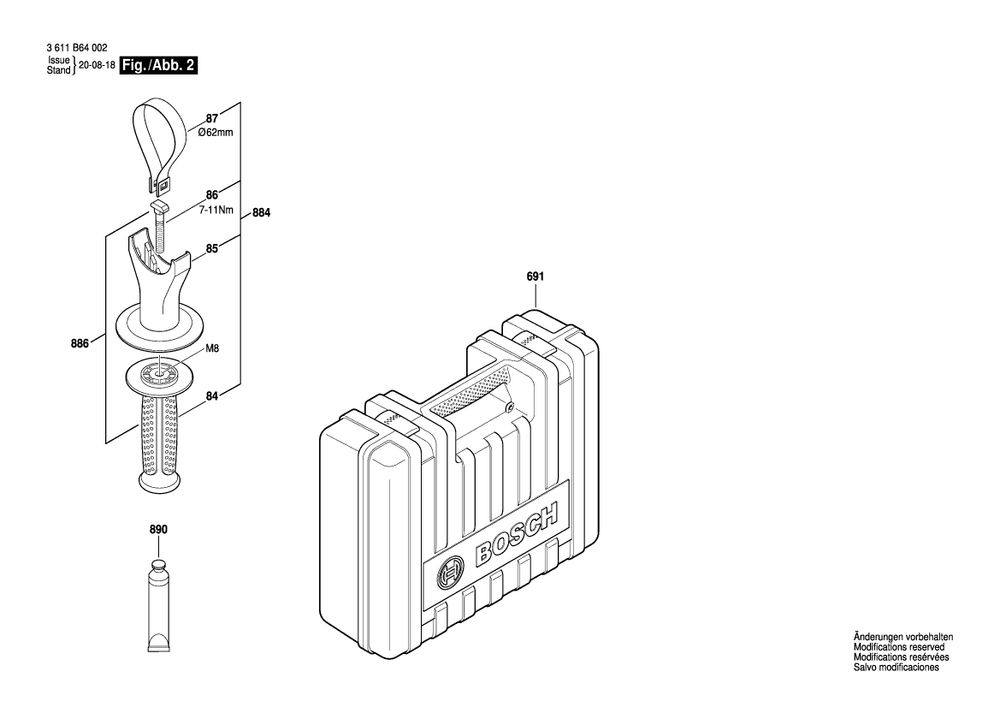

Diagram 2 Diagram and Parts List for 3 611 B64 083 Bosch Hammer Drill
Diagram 2
Previous Showing All Parts Next
Diagram 1

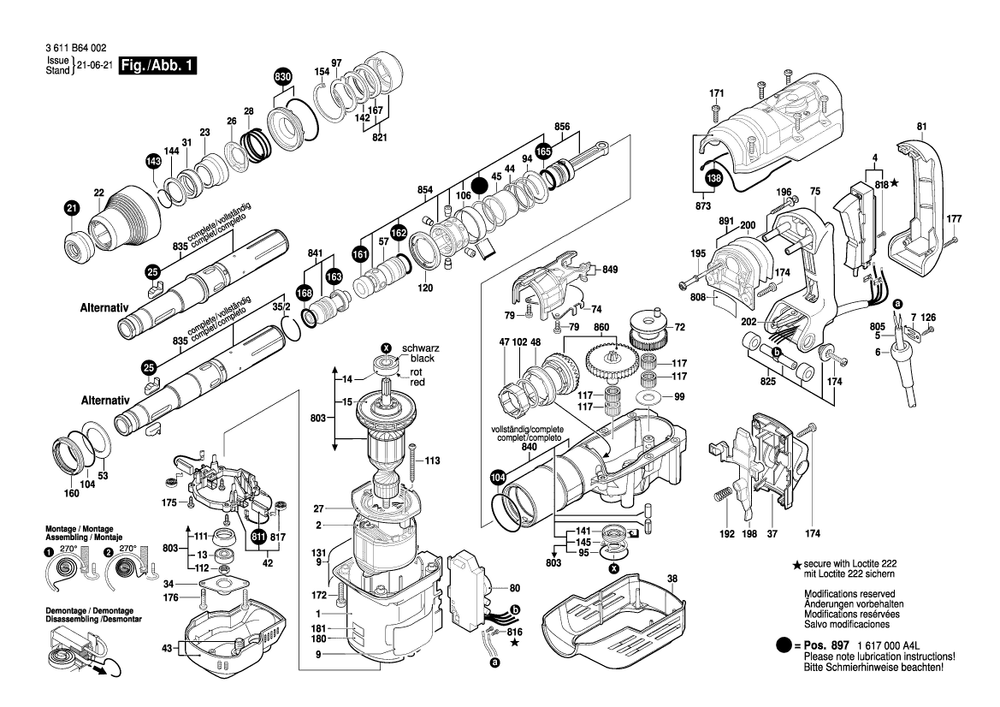

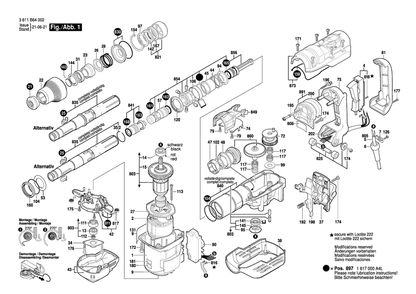

Diagram 1 Diagram and Parts List for 3 611 B64 083 Bosch Hammer Drill
  • 1
    MOTOR HOUSING – Part Number: 1615102161
    MOTOR HOUSING
    Part Number: 1615102161
      Special Order
    $43.12
  • 2
    Field – Part Number: 1614220123
    Field
    Part Number: 1614220123
      No Longer Available
  • 4
    ON-OFF SWITCH – Part Number: 1617200120
    ON-OFF SWITCH
    Part Number: 1617200120
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $35.06
  • 5
    Power Supply Cord Gb 230v 4,15m 2 X 1,5mm H07 Rn-F – Part Number: 1604460348
    Power Supply Cord Gb 230v 4,15m 2 X 1,5mm H07 Rn-F
    Part Number: 1604460348
      No Longer Available
  • 6
    GROMMET – Part Number: 1600703035
    GROMMET
    Part Number: 1600703035
      In Stock
    $6.16
  • 7
    FASTENING CLAMP – Part Number: 1601302018
    FASTENING CLAMP
    Part Number: 1601302018
      In Stock
    $6.16
  • 9
    Manufacturer Inch s nameplate – Part Number: 160111C0U6
    Manufacturer Inch s nameplate
    Part Number: 160111C0U6
      No Longer Available
  • 13
    DEEP-GROOVE BALL BEARING – Part Number: 1610900026
    DEEP-GROOVE BALL BEARING
    Part Number: 1610900026
      In Stock
    $24.55
  • 14
    Deep-Groove Ball Bearing – Part Number: 1610905028
    Deep-Groove Ball Bearing
    Part Number: 1610905028
      No Longer Available
  • 15
    FAN – Part Number: 1616610090
    FAN
    Part Number: 1616610090
      In Stock
    $24.55
  • 21
    PROTECTIVE CAP – Part Number: 1610508038
    PROTECTIVE CAP
    Part Number: 1610508038
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $11.29
  • 22
    SLEEVE – Part Number: 1600A0221K
    SLEEVE
    Part Number: 1600A0221K
      In Stock
    $9.76
  • 23
    STOP SLEEVE – Part Number: 1610520001
    STOP SLEEVE
    Part Number: 1610520001
      In Stock
    $24.55
  • 25
    STOPPING DEVICE – Part Number: 1612300036
    STOPPING DEVICE
    Part Number: 1612300036
    ★★★★★
    ★★★★★
    (2)
      In Stock
    $24.55
  • 26
    INDEXING DISK – Part Number: 1600A019WL
    INDEXING DISK
    Part Number: 1600A019WL
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $6.16
  • 27
    AIR-DEFLECTOR RING – Part Number: 1610591028
    AIR-DEFLECTOR RING
    Part Number: 1610591028
      Special Order
    $6.16
  • 28
    SPRING – Part Number: 1614621010
    SPRING
    Part Number: 1614621010
      On Order
    Minimum Quantity of 2 required
    $9.76
  • 31
    DAMPING RING – Part Number: 1610290049
    DAMPING RING
    Part Number: 1610290049
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 34
    FLANGE – Part Number: 1610516013
    FLANGE
    Part Number: 1610516013
      Special Order
    $6.16
  • 35/2
    RETAINING RING – Part Number: 160015001F
    RETAINING RING
    Part Number: 160015001F
      Special Order
    $8.50
  • 37
    BEARING PEDESTAL – Part Number: 1615500393
    BEARING PEDESTAL
    Part Number: 1615500393
      Special Order
    $17.20
  • 38
    COVERING HOOD – Part Number: 1615190159
    COVERING HOOD
    Part Number: 1615190159
      In Stock
    $31.58
  • 42
    BRUSH HOLDER – Part Number: 1614336085
    BRUSH HOLDER
    Part Number: 1614336085
      In Stock
    $61.07
  • 43
    FAN COVER – Part Number: 1615500410
    FAN COVER
    Part Number: 1615500410
      In Stock
    $27.14
  • 44
    COMPRESSION SPRING – Part Number: 1614617004
    COMPRESSION SPRING
    Part Number: 1614617004
      Special Order
    $6.16
  • 45
    CONTROL BUSHING – Part Number: 1610499070
    CONTROL BUSHING
    Part Number: 1610499070
      Special Order
    $27.14
  • 47
    GEAR SLEEVE – Part Number: 1610300064
    GEAR SLEEVE
    Part Number: 1610300064
      In Stock
    $14.94
  • 48
    CLUTCH SLEEVE – Part Number: 1616334012
    CLUTCH SLEEVE
    Part Number: 1616334012
      In Stock
    $9.76
  • 53
    SUPPORT DISC – Part Number: 1610290068
    SUPPORT DISC
    Part Number: 1610290068
      In Stock
    Minimum Quantity of 2 required
    $7.36
  • 57
    STRIKER – Part Number: 1618710091
    STRIKER
    Part Number: 1618710091
      Special Order
    $39.62
  • 72
    GEAR – Part Number: 1600A014S9
    GEAR
    Part Number: 1600A014S9
      In Stock
    $43.12
  • 74
    GUIDE PLATE – Part Number: 1611921001
    GUIDE PLATE
    Part Number: 1611921001
      In Stock
    $7.36
  • 75
    HANDLE – Part Number: 1615132118
    HANDLE
    Part Number: 1615132118
      In Stock
    $69.20
  • 79
    TORX OVAL-HEAD SCREW – Part Number: 1613435015
    TORX OVAL-HEAD SCREW
    Part Number: 1613435015
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 80
    Speed governor – Part Number: 1617233047
    Speed governor
    Part Number: 1617233047
      No Longer Available
  • 81
    HANDLE COVER – Part Number: 1615132088
    HANDLE COVER
    Part Number: 1615132088
      In Stock
    $39.62
  • 94
    FRICTION WASHER – Part Number: 1610102056
    FRICTION WASHER
    Part Number: 1610102056
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 95
    O-RING – Part Number: 1610210173
    O-RING
    Part Number: 1610210173
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 97
    LOCKING WASHER – Part Number: 1610031005
    LOCKING WASHER
    Part Number: 1610031005
      In Stock
    Minimum Quantity of 2 required
    $7.36
  • 99
    SUPPORT DISC – Part Number: 1610102059
    SUPPORT DISC
    Part Number: 1610102059
      In Stock
    $6.16
  • 102
    SHIM – Part Number: 1610102057
    SHIM
    Part Number: 1610102057
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 102
    SHIM – Part Number: 1610102058
    SHIM
    Part Number: 1610102058
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 104
    O-RING – Part Number: 1610210160
    O-RING
    Part Number: 1610210160
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 106
    RETAINING RING – Part Number: 1610499073
    RETAINING RING
    Part Number: 1610499073
      Special Order
    $17.20
  • 111
    BUSHING – Part Number: 1610290064
    BUSHING
    Part Number: 1610290064
      In Stock
    $6.16
  • 112
    HEXAGON NUT – Part Number: 1613300008
    HEXAGON NUT
    Part Number: 1613300008
      Special Order
    $6.16
  • 113
    SHEET METAL SCREW – Part Number: 1613435009
    SHEET METAL SCREW
    Part Number: 1613435009
      Special Order
    $6.16
  • 117
    NEEDLE-ROLLER ASSEMBLY – Part Number: 1610913029
    NEEDLE-ROLLER ASSEMBLY
    Part Number: 1610913029
      In Stock
    Minimum Quantity of 2 required
    $8.50
  • 120
    STOP SLEEVE – Part Number: 1610590019
    STOP SLEEVE
    Part Number: 1610590019
      Special Order
    $27.14
  • 126
    SCREW #9 – Part Number: 2603490022
    SCREW #9
    Part Number: 2603490022
      Special Order
    Minimum Quantity of 2 required
    $6.16
  • 138
    SEALING FRAME – Part Number: 1611015053
    SEALING FRAME
    Part Number: 1611015053
      In Stock
    $17.20
  • 141
    RADIAL-LIP-TYPE OIL SEAL – Part Number: 1610290066
    RADIAL-LIP-TYPE OIL SEAL
    Part Number: 1610290066
      In Stock
    $19.56
  • 142
    RADIAL-LIP-TYPE OIL SEAL – Part Number: 1610290069
    RADIAL-LIP-TYPE OIL SEAL
    Part Number: 1610290069
      In Stock
    $11.29
  • 143
    RETAINER – Part Number: 1614601021
    RETAINER
    Part Number: 1614601021
      In Stock
    $11.29
  • 144
    SUPPORTING DISC – Part Number: 1610251006
    SUPPORTING DISC
    Part Number: 1610251006
      In Stock
    $11.29
  • 145
    C-CLIP – Part Number: 1610119012
    C-CLIP
    Part Number: 1610119012
      In Stock
    $6.16
  • 154
    C-CLIP – Part Number: 2916660023
    C-CLIP
    Part Number: 2916660023
      In Stock
    $7.36
  • 160
    DAMPING RING – Part Number: 1610290095
    DAMPING RING
    Part Number: 1610290095
      Special Order
    $21.96
  • 161
    DAMPING RING – Part Number: 1610290094
    DAMPING RING
    Part Number: 1610290094
      In Stock
    Minimum Quantity of 2 required
    $8.50
  • 162
    O-RING – Part Number: 1610210204
    O-RING
    Part Number: 1610210204
      In Stock
    Minimum Quantity of 2 required
    $7.36
  • 163
    SEAL RING – Part Number: 1610290065
    SEAL RING
    Part Number: 1610290065
      In Stock
    $14.94
  • 165
    O-RING – Part Number: 1610210079
    O-RING
    Part Number: 1610210079
    ★★★★★
    ★★★★★
    (3)
      In Stock
    Minimum Quantity of 2 required
    $8.50
  • 167
    RADIAL-LIP-TYPE OIL SEAL – Part Number: 1610283033
    RADIAL-LIP-TYPE OIL SEAL
    Part Number: 1610283033
      In Stock
    $12.97
  • 168
    O-RING – Part Number: 1610210144
    O-RING
    Part Number: 1610210144
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 171
    TORX OVAL-HEAD SCREW – Part Number: 1613435016
    TORX OVAL-HEAD SCREW
    Part Number: 1613435016
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 172
    TORX OVAL-HEAD SCREW – Part Number: 1613435013
    TORX OVAL-HEAD SCREW
    Part Number: 1613435013
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 174
    TORX OVAL-HEAD SCREW – Part Number: 1613435012
    TORX OVAL-HEAD SCREW
    Part Number: 1613435012
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 175
    SHEET METAL SCREW – Part Number: 2912401018
    SHEET METAL SCREW
    Part Number: 2912401018
      Special Order
    Minimum Quantity of 2 required
    $6.16
  • 176
    TORX OVAL-HEAD SCREW – Part Number: 1613435012
    TORX OVAL-HEAD SCREW
    Part Number: 1613435012
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 177
    SCREW – Part Number: 2603490024
    SCREW
    Part Number: 2603490024
      Special Order
    $6.16
  • 192
    COMPRESSION SPRING – Part Number: 1614611019
    COMPRESSION SPRING
    Part Number: 1614611019
      In Stock
    Minimum Quantity of 2 required
    $7.36
  • 195
    TORX OVAL-HEAD SCREW – Part Number: 1613490015
    TORX OVAL-HEAD SCREW
    Part Number: 1613490015
      Special Order
    $6.16
  • 196
    SCREW – Part Number: 1613435019
    SCREW
    Part Number: 1613435019
      Special Order
    Minimum Quantity of 2 required
    $6.16
  • 198
    CONTROL LEVER – Part Number: 1618900001
    CONTROL LEVER
    Part Number: 1618900001
      In Stock
    $9.76
  • 200
    BELLOWS – Part Number: 1610284000
    BELLOWS
    Part Number: 1610284000
      Special Order
    $19.56
  • 202
    SWITCH HOOK – Part Number: 1611010006
    SWITCH HOOK
    Part Number: 1611010006
      In Stock
    $9.76
  • 803
    ARMATURE – Part Number: 1614011098
    ARMATURE
    Part Number: 1614011098
      Special Order
    $181.93
  • 808
    LABEL – Part Number: 160111A3H5
    LABEL
    Part Number: 160111A3H5
      Special Order
    $6.16
  • 811
    CARBON BRUSH SET – Part Number: 1617014144
    CARBON BRUSH SET
    Part Number: 1617014144
    ★★★★★
    ★★★★★
    (5)
      In Stock
    $14.94
  • 816
    SCREW – Part Number: 1609271281
    SCREW
    Part Number: 1609271281
      Special Order
    Minimum Quantity of 2 required
    $6.16
  • 817
    SPIRAL SPRING – Part Number: 1614652004
    SPIRAL SPRING
    Part Number: 1614652004
      On Order
    Minimum Quantity of 2 required
    $8.50
  • 818
    CHEESE HEAD SCREW – Part Number: 2910011082
    CHEESE HEAD SCREW
    Part Number: 2910011082
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 821
    BUSHING – Part Number: 1617000A02
    BUSHING
    Part Number: 1617000A02
      In Stock
    $39.61
  • 825
    BEARING SHAFT – Part Number: 1617000706
    BEARING SHAFT
    Part Number: 1617000706
      Special Order
    $24.55
  • 830
    SUPPORTING DISC – Part Number: 1617000478
    SUPPORTING DISC
    Part Number: 1617000478
      In Stock
    Minimum Quantity of 2 required
    $9.76
  • 835
    HAMMER PIPE – Part Number: 1617000A4J
    HAMMER PIPE
    Part Number: 1617000A4J
      Special Order
    $161.49
  • 840
    Impact Mechanism Housing – Part Number: 1607000EL7
    Impact Mechanism Housing
    Part Number: 1607000EL7
      No Longer Available
  • 841
    STRIKER PIN – Part Number: 1617000899
    STRIKER PIN
    Part Number: 1617000899
      Special Order
    $62.59
  • 849
    CONTROL FORK – Part Number: 1617000839
    CONTROL FORK
    Part Number: 1617000839
      On Order
    $35.06
  • 854
    GUIDE BUSHING – Part Number: 1617000718
    GUIDE BUSHING
    Part Number: 1617000718
      In Stock
    $47.82
  • 856
    PISTON – Part Number: 1617000A04
    PISTON
    Part Number: 1617000A04
    ★★★★★
    ★★★★★
    (1)
      On Order
    $39.62
  • 860
    CLUTCH – Part Number: 1607000E7U
    CLUTCH
    Part Number: 1607000E7U
      On Order
    $111.47
  • 873
    Housing Cover – Part Number: 1607000ET8
    Housing Cover
    Part Number: 1607000ET8
      No Longer Available
  • 891
    SPRING PACK – Part Number: 1617000A26
    SPRING PACK
    Part Number: 1617000A26
      On Order
    $35.06
  • 897
    SERIVE KIT – Part Number: 1617000A4L
    SERIVE KIT
    Part Number: 1617000A4L
      In Stock
    $69.20
Diagram 2
Diagram 2 Diagram and Parts List for 3 611 B64 083 Bosch Hammer Drill

Questions & Answers

?

Our customer Service team is at the ready daily to answer your part and product questions.

We're sorry, but our Q&A experts are temporarily unavailable.
Please check back later if you still haven't found the answer you need.

Ask our Team

We have a dedicated staff with decades of collective experience in helping customers just like you purchase parts to repair their products.
