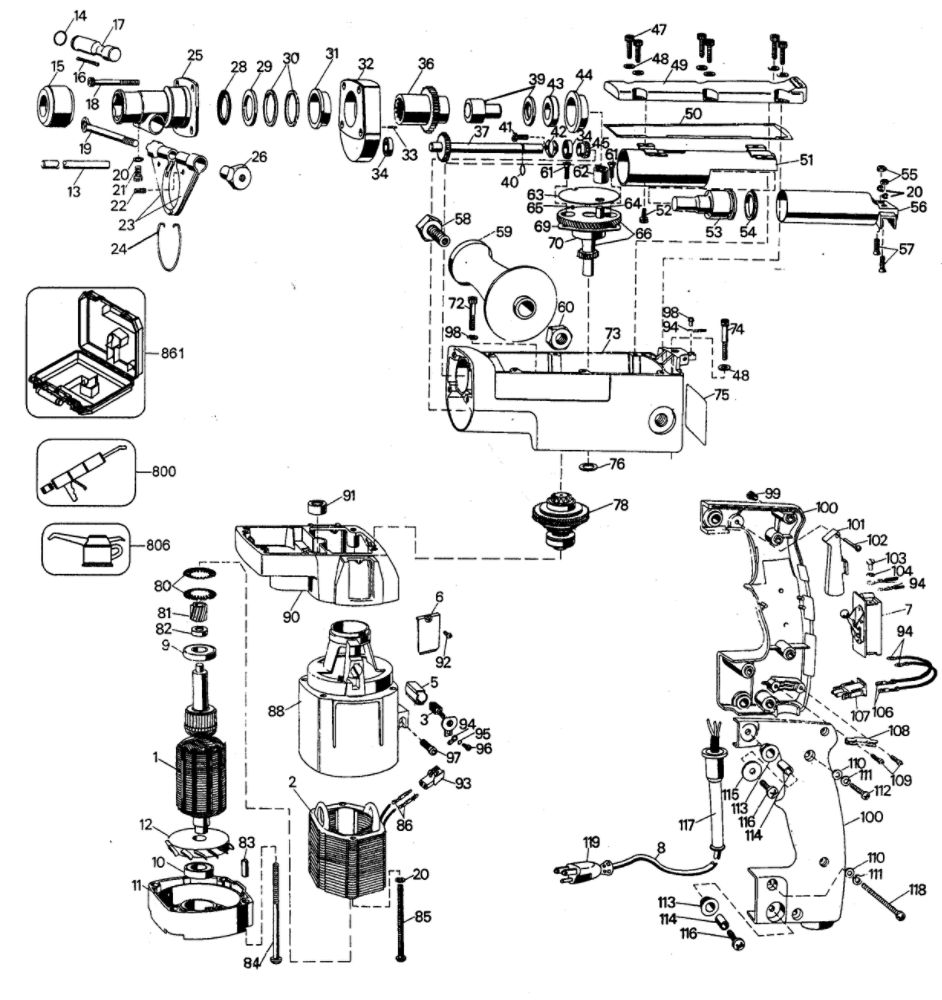

Housing Assembly Diagram and Parts List for  Black and Decker Hammer Drill
Housing Assembly
Previous Showing All Parts Next
Housing Assembly
Housing Assembly Diagram and Parts List for  Black and Decker Hammer Drill
  • 3
    BRUSH&SPRING – Part Number: 131743-00
    BRUSH&SPRING
    Part Number: 131743-00
      No Longer Available
  • 5
    Insert,Br – Part Number: 95515-01
    Insert,Br
    Part Number: 95515-01
      No Longer Available
  • 6
    BRUSH COVER – Part Number: 131759-02
    BRUSH COVER
    Part Number: 131759-02
      No Longer Available
  • 8
    Cord/10ft./18-3 – Part Number: 36480-98
    Cord/10ft./18-3
    Part Number: 36480-98
    ★★★★★
    ★★★★★
    (2)
      In Stock
    $33.43
  • 9
    BEARING,BALL – Part Number: 330003-09
    BEARING,BALL
    Part Number: 330003-09
      No Longer Available
  • 10
    Ball Bearing – Part Number: 330003-08
    Ball Bearing
    Part Number: 330003-08
      No Longer Available
  • 11
    End Cap – Part Number: 131750-02
    End Cap
    Part Number: 131750-02
      No Longer Available
  • 12
    Fan – Part Number: 131818-00
    Fan
    Part Number: 131818-00
      No Longer Available
  • 13
    Rod – Part Number: 59756-00
    Rod
    Part Number: 59756-00
      No Longer Available
  • 14
    Ring – Part Number: 21360-00
    Ring
    Part Number: 21360-00
      Special Order
    $6.16
  • 15
    Seal,Dust – Part Number: 131873-01
    Seal,Dust
    Part Number: 131873-01
      No Longer Available
  • 16
    Spring – Part Number: 131824-00
    Spring
    Part Number: 131824-00
      No Longer Available
  • 18
    Screw – Part Number: 98120-40
    Screw
    Part Number: 98120-40
      In Stock
    $6.16
  • 20
    Lock washer – Part Number: 98197-04
    Lock washer
    Part Number: 98197-04
      No Longer Available
  • 21
    Screw – Part Number: 98120-10
    Screw
    Part Number: 98120-10
      No Longer Available
  • 24
    Spring – Part Number: 400329-00
    Spring
    Part Number: 400329-00
      No Longer Available
  • 26
    Clamp screw – Part Number: 400249-00
    Clamp screw
    Part Number: 400249-00
      No Longer Available
  • 28
    O Ring – Part Number: 149037-00
    O Ring
    Part Number: 149037-00
      No Longer Available
  • 29
    Washer – Part Number: 131819-00
    Washer
    Part Number: 131819-00
      No Longer Available
  • 30
    Seal – Part Number: 131820-00
    Seal
    Part Number: 131820-00
      No Longer Available
  • 32
    Housing – Part Number: 400413-00
    Housing
    Part Number: 400413-00
      No Longer Available
  • 33
    Roller – Part Number: 48731-00
    Roller
    Part Number: 48731-00
      No Longer Available
  • 34
    Ball Bearing – Part Number: 330003-04
    Ball Bearing
    Part Number: 330003-04
      No Longer Available
  • 36
    Gear – Part Number: 445784-00
    Gear
    Part Number: 445784-00
      No Longer Available
  • 41
    Screw – Part Number: 98119-12
    Screw
    Part Number: 98119-12
      No Longer Available
  • 43
    O RING – Part Number: 400691-00
    O RING
    Part Number: 400691-00
      No Longer Available
  • 47
    Screw – Part Number: 98120-16
    Screw
    Part Number: 98120-16
      No Longer Available
  • 48
    Washer – Part Number: 98179-19
    Washer
    Part Number: 98179-19
      No Longer Available
  • 49
    Cover – Part Number: 400443-01
    Cover
    Part Number: 400443-01
      No Longer Available
  • 50
    Gasket – Part Number: 400149-01
    Gasket
    Part Number: 400149-01
      Special Order
    Minimum Quantity of 2 required
    $6.16
  • 52
    Screw – Part Number: 98119-08
    Screw
    Part Number: 98119-08
      Special Order
    $6.16
  • 53
    Ram – Part Number: 400826-00
    Ram
    Part Number: 400826-00
      No Longer Available
  • 54
    O Ring – Part Number: 444650-00
    O Ring
    Part Number: 444650-00
      No Longer Available
  • 55
    Nut – Part Number: 98157-01
    Nut
    Part Number: 98157-01
      No Longer Available
  • 57
    Screw – Part Number: 400073-00
    Screw
    Part Number: 400073-00
      No Longer Available
  • 58
    Screw – Part Number: 131827-00
    Screw
    Part Number: 131827-00
      No Longer Available
  • 59
    Handle – Part Number: 130814-05
    Handle
    Part Number: 130814-05
      No Longer Available
  • 60
    Nut – Part Number: 98155-09
    Nut
    Part Number: 98155-09
      No Longer Available
  • 61
    Screw – Part Number: 98200-10
    Screw
    Part Number: 98200-10
      No Longer Available
  • 62
    Bearing,Crank – Part Number: 131836-00
    Bearing,Crank
    Part Number: 131836-00
      No Longer Available
  • 64
    Pin – Part Number: 94145-01
    Pin
    Part Number: 94145-01
      No Longer Available
  • 65
    Pin – Part Number: 38071-00
    Pin
    Part Number: 38071-00
      No Longer Available
  • 69
    Bearing Plate – Part Number: 131864-00
    Bearing Plate
    Part Number: 131864-00
      No Longer Available
  • 70
    Bearing Ball – Part Number: 330003-12
    Bearing Ball
    Part Number: 330003-12
      No Longer Available
  • 72
    Screw – Part Number: 98120-45
    Screw
    Part Number: 98120-45
      No Longer Available
  • 73
    Crank Case – Part Number: 444267-10
    Crank Case
    Part Number: 444267-10
      No Longer Available
  • 74
    Screw – Part Number: 98120-30
    Screw
    Part Number: 98120-30
      No Longer Available
  • 76
    Seal – Part Number: 66683-00
    Seal
    Part Number: 66683-00
      No Longer Available
  • 80
    Washer – Part Number: 94239-00
    Washer
    Part Number: 94239-00
      No Longer Available
  • 82
    Sleeve – Part Number: 400036-00
    Sleeve
    Part Number: 400036-00
      No Longer Available
  • 83
    Sleeve – Part Number: 400264-02
    Sleeve
    Part Number: 400264-02
      No Longer Available
  • 85
    Screw,m5 X 55mm – Part Number: 98094-55
    Screw,m5 X 55mm
    Part Number: 98094-55
    ★★★★★
    ★★★★★
    (1)
      On Order
    Minimum Quantity of 2 required
    $6.16
  • 86
    Terminal – Part Number: 131753-00
    Terminal
    Part Number: 131753-00
      No Longer Available
  • 90
    Housing – Part Number: 400416-02
    Housing
    Part Number: 400416-02
      No Longer Available
  • 91
    Bearing – Part Number: 131757-00
    Bearing
    Part Number: 131757-00
      No Longer Available
  • 92
    Screw – Part Number: 400282-00
    Screw
    Part Number: 400282-00
      No Longer Available
  • 94
    Terminal – Part Number: 53650-00
    Terminal
    Part Number: 53650-00
      No Longer Available
  • 95
    Washer – Part Number: 98197-03
    Washer
    Part Number: 98197-03
      No Longer Available
  • 97
    Insert – Part Number: 131802-00
    Insert
    Part Number: 131802-00
      No Longer Available
  • 98
    Screw – Part Number: 98208-01
    Screw
    Part Number: 98208-01
      No Longer Available
  • 99
    Insert – Part Number: 131810-01
    Insert
    Part Number: 131810-01
      Special Order
    $6.16
  • 101
    Trigger – Part Number: 86791-02
    Trigger
    Part Number: 86791-02
      No Longer Available
  • 103
    Screw Terminal – Part Number: 791707-00
    Screw Terminal
    Part Number: 791707-00
      No Longer Available
  • 104
    Washer – Part Number: 4145-01
    Washer
    Part Number: 4145-01
      No Longer Available
  • 108
    CLAMP – Part Number: 3618-00
    CLAMP
    Part Number: 3618-00
      No Longer Available
  • 109
    Screw – Part Number: 131059-00
    Screw
    Part Number: 131059-00
      No Longer Available
  • 110
    Flat Washer – Part Number: 85950-00
    Flat Washer
    Part Number: 85950-00
      No Longer Available
  • 111
    Lockwasher – Part Number: 418-00
    Lockwasher
    Part Number: 418-00
      No Longer Available
  • 112
    Screw – Part Number: 98003-25
    Screw
    Part Number: 98003-25
      No Longer Available
  • 113
    Grommet – Part Number: 131859-00
    Grommet
    Part Number: 131859-00
      No Longer Available
  • 116
    Screw – Part Number: 444629-00
    Screw
    Part Number: 444629-00
      No Longer Available
  • 117
    Electric Drill Cord Protector – Part Number: 330005-01
    Electric Drill Cord Protector
    Part Number: 330005-01
      In Stock
    $10.69
  • 119
    Plug 120V 3Wire – Part Number: 234900-01
    Plug 120V 3Wire
    Part Number: 234900-01
      No Longer Available
  • 800
    Grease:4 LB Can – Part Number: 429698-00
    Grease:4 LB Can
    Part Number: 429698-00
      In Stock
    $126.41
  • 861
    Box,Kit – Part Number: 381297-01
    Box,Kit
    Part Number: 381297-01
