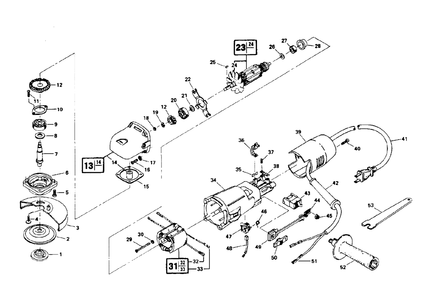

Fig-0 Diagram and Parts List for Type-1 Skil Grinder
Fig-0
Previous Showing All Parts Next
Fig-0

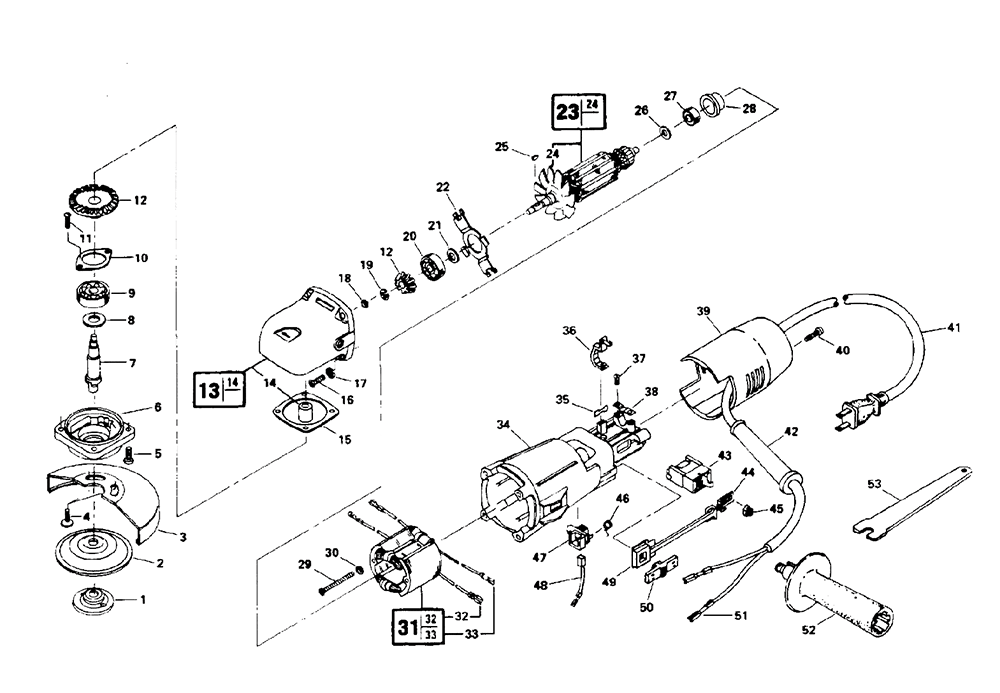

Fig-0 Diagram and Parts List for Type-1 Skil Grinder
  • 1
    Lock Nut – Part Number: 2610350616
    Lock Nut
    Part Number: 2610350616
      No Longer Available
  • 2
    Part#: 99425 – Part Number: 99425
    Part#: 99425
    Part Number: 99425
      No Longer Available
  • 3
    Cover – Part Number: 2610099401
    Cover
    Part Number: 2610099401
      No Longer Available
  • 4
    Screw – Part Number: 2610350585
    Screw
    Part Number: 2610350585
      No Longer Available
  • 5
    Screw – Part Number: 2610350586
    Screw
    Part Number: 2610350586
      No Longer Available
  • 6
    Bearing Housing – Part Number: 2610350553
    Bearing Housing
    Part Number: 2610350553
      No Longer Available
  • 7
    Spindle – Part Number: 2610350644
    Spindle
    Part Number: 2610350644
      No Longer Available
  • 8
    Washer – Part Number: 2610350581
    Washer
    Part Number: 2610350581
      No Longer Available
  • 9
    Ball Bearing – Part Number: 2610350582
    Ball Bearing
    Part Number: 2610350582
      No Longer Available
  • 10
    Bearing Flange – Part Number: 2610350555
    Bearing Flange
    Part Number: 2610350555
      No Longer Available
  • 11
    Screw – Part Number: 2610350587
    Screw
    Part Number: 2610350587
      No Longer Available
  • 12
    Set of Gears – Part Number: 2610350556
    Set of Gears
    Part Number: 2610350556
      No Longer Available
  • 13
    Gear Housing – Part Number: 2610356729
    Gear Housing
    Part Number: 2610356729
      No Longer Available
  • 14
    Bearing – Part Number: 2610350583
    Bearing
    Part Number: 2610350583
      No Longer Available
  • 15
    Shim – Part Number: 2610350558
    Shim
    Part Number: 2610350558
      No Longer Available
  • 16
    Screw – Part Number: 2610350588
    Screw
    Part Number: 2610350588
      No Longer Available
  • 17
    Washer – Part Number: 2610327875
    Washer
    Part Number: 2610327875
      No Longer Available
  • 18
    Nut – Part Number: 2610318831
    Nut
    Part Number: 2610318831
      No Longer Available
  • 19
    Locking Washer – Part Number: 2610318832
    Locking Washer
    Part Number: 2610318832
      No Longer Available
  • 20
    Ball Bearing – Part Number: 2610350584
    Ball Bearing
    Part Number: 2610350584
      No Longer Available
  • 21
    Washer – Part Number: 2610350564
    Washer
    Part Number: 2610350564
      No Longer Available
  • 22
    Bearing Flange – Part Number: 2610350560
    Bearing Flange
    Part Number: 2610350560
      No Longer Available
  • 23
    Armature – Part Number: 2610350561
    Armature
    Part Number: 2610350561
      No Longer Available
  • 25
    Key – Part Number: 318808
    Key
    Part Number: 318808
      No Longer Available
  • 26
    Washer – Part Number: 2610350590
    Washer
    Part Number: 2610350590
      No Longer Available
  • 27
    BEARING – Part Number: 2610067674
    BEARING
    Part Number: 2610067674
      Special Order
    $18.22
  • 28
    Brush-Cover – Part Number: 2610318840
    Brush-Cover
    Part Number: 2610318840
      No Longer Available
  • 29
    Screw – Part Number: 2610350563
    Screw
    Part Number: 2610350563
      No Longer Available
  • 30
    Locking Washer – Part Number: 2610318830
    Locking Washer
    Part Number: 2610318830
      No Longer Available
  • 31
    Stator – Part Number: 2610350565
    Stator
    Part Number: 2610350565
      No Longer Available
  • 32
    Terminal – Part Number: 2610350594
    Terminal
    Part Number: 2610350594
      No Longer Available
  • 33
    Terminal – Part Number: 2610350595
    Terminal
    Part Number: 2610350595
      No Longer Available
  • 34
    Housing – Part Number: 2610905372
    Housing
    Part Number: 2610905372
      No Longer Available
  • 35
    Terminal – Part Number: 2610350593
    Terminal
    Part Number: 2610350593
      No Longer Available
  • 36
    C-Clip – Part Number: 2610350569
    C-Clip
    Part Number: 2610350569
      No Longer Available
  • 37
    Screw – Part Number: 5610836138
    Screw
    Part Number: 5610836138
      Special Order
    $5.95
  • 37
    SCREW – Part Number: 2610318846
    SCREW
    Part Number: 2610318846
      Special Order
    $5.95
  • 38
    Clamp – Part Number: 2610326142
    Clamp
    Part Number: 2610326142
      No Longer Available
  • 39
    Cover – Part Number: 2610905371
    Cover
    Part Number: 2610905371
      No Longer Available
  • 40
    Screw – Part Number: 2610350589
    Screw
    Part Number: 2610350589
      No Longer Available
  • 41
    Mains Connection Cable – Part Number: 2610350577
    Mains Connection Cable
    Part Number: 2610350577
      No Longer Available
  • 42
    Grommet – Part Number: 2610318856
    Grommet
    Part Number: 2610318856
      No Longer Available
  • 43
    Switch – Part Number: 2610350575
    Switch
    Part Number: 2610350575
      No Longer Available
  • 44
    Linkage – Part Number: 2610350573
    Linkage
    Part Number: 2610350573
      No Longer Available
  • 45
    Insulator – Part Number: 2610350574
    Insulator
    Part Number: 2610350574
      No Longer Available
  • 46
    Spring – Part Number: 2610350570
    Spring
    Part Number: 2610350570
      No Longer Available
  • 47
    Brush Holder – Part Number: 2610350567
    Brush Holder
    Part Number: 2610350567
      No Longer Available
  • 48
    Carbon Brush – Part Number: 2610350568
    Carbon Brush
    Part Number: 2610350568
      No Longer Available
  • 49
    On-Off Switch – Part Number: 2610350572
    On-Off Switch
    Part Number: 2610350572
      No Longer Available
  • 50
    Switch – Part Number: 2610350571
    Switch
    Part Number: 2610350571
      No Longer Available
  • 52
    Auxiliary Handle – Part Number: 2610350578
    Auxiliary Handle
    Part Number: 2610350578
      No Longer Available
  • 53
    Single-Head Eng. Wrench – Part Number: 2610357504
    Single-Head Eng. Wrench
    Part Number: 2610357504
      No Longer Available
