DeWALT 6500rpm Lag Grinder Replacement Parts For Model D28496MBR (1)

We Sell Only Genuine DeWALT Parts

Popular Parts for D28496MBR

Search Within Model

Questions & Answers for DeWALT D28496MBR
Browse all Parts Search by Area
Page A Diagram and Parts List for 1 DeWALT Grinder
Page A
Previous Showing All Parts Next
Page A

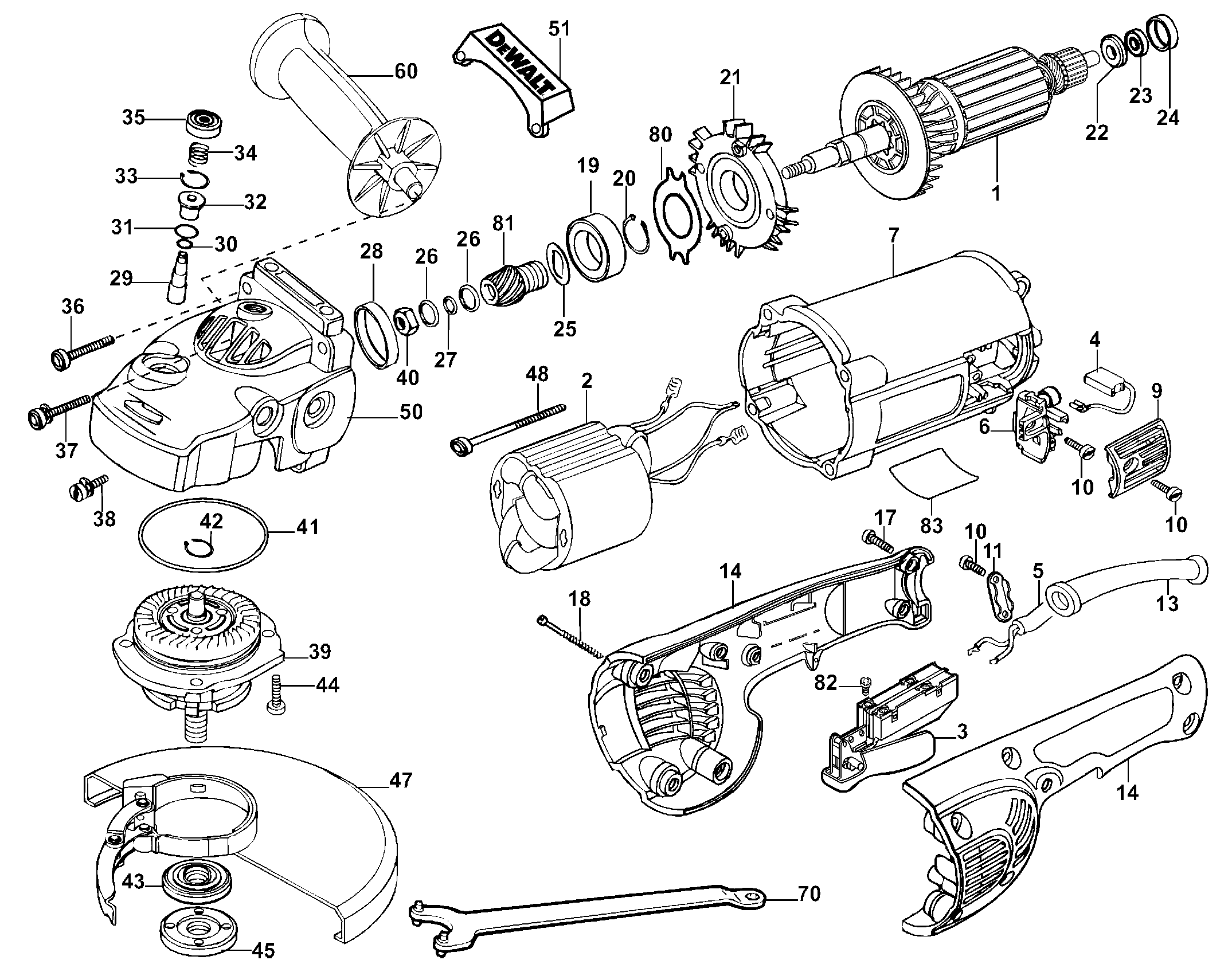

Page A Diagram and Parts List for 1 DeWALT Grinder
  • 1
    ARMATURE KIT – Part Number: 187370-01
    ARMATURE KIT
    Part Number: 187370-01
      No Longer Available
  • 2
    FIELD, 120V – Part Number: 187272-01
    FIELD, 120V
    Part Number: 187272-01
      No Longer Available
  • 3
    Switch – Part Number: 394375-04
    Switch
    Part Number: 394375-04
    ★★★★★
    ★★★★★
    (5)
      In Stock
    $33.48
  • 4
    Brush Pair Kit – Part Number: 5140138-58
    Brush Pair Kit
    Part Number: 5140138-58
      No Longer Available
  • 4
    BRUSH – Part Number: 392574-00
    BRUSH
    Part Number: 392574-00
      No Longer Available
  • 5
    POWER CORD – Part Number: 186225-00
    POWER CORD
    Part Number: 186225-00
      No Longer Available
  • 6
    Brush Hldr.assy – Part Number: 617001-00
    Brush Hldr.assy
    Part Number: 617001-00
      In Stock
    $15.36
  • 7
    Field Case – Part Number: 399025-01
    Field Case
    Part Number: 399025-01
      Special Order
    $29.13
  • 9
    Brush Door – Part Number: 394387-00
    Brush Door
    Part Number: 394387-00
      In Stock
    $5.95
  • 10
    Screw – Part Number: 330019-11
    Screw
    Part Number: 330019-11
    ★★★★★
    ★★★★★
    (2)
      On Order
    Minimum Quantity of 2 required
    $5.95
  • 11
    Cord Clamp – Part Number: 604119-00
    Cord Clamp
    Part Number: 604119-00
      In Stock
    $5.95
  • 13
    CORD PROTECTOR – Part Number: 604118-00
    CORD PROTECTOR
    Part Number: 604118-00
      No Longer Available
  • 14
    Handle And Cover – Part Number: 395184-00
    Handle And Cover
    Part Number: 395184-00
    ★★★★★
    ★★★★★
    (6)
      In Stock
    $38.05
  • 17
    Screw – Part Number: 330019-32
    Screw
    Part Number: 330019-32
    ★★★★★
    ★★★★★
    (2)
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 18
    Plastite Screw – Part Number: 330019-18
    Plastite Screw
    Part Number: 330019-18
      No Longer Available
  • 19
    Ball Bearing – Part Number: 605040-27
    Ball Bearing
    Part Number: 605040-27
    ★★★★★
    ★★★★★
    (9)
      In Stock
    $7.92
  • 20
    Retaining Ring – Part Number: 398605-00
    Retaining Ring
    Part Number: 398605-00
      In Stock
    $5.95
  • 21
    Stator – Part Number: 393222-00
    Stator
    Part Number: 393222-00
      Special Order
    $6.92
  • 22
    Dust Shield – Part Number: 393238-00
    Dust Shield
    Part Number: 393238-00
      In Stock
    $5.95
  • 23
    330003-60 – Part Number: 330003-60
    330003-60
    Part Number: 330003-60
      On Order
    $5.95
  • 24
    Bearing Cup – Part Number: 609970-00
    Bearing Cup
    Part Number: 609970-00
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 25
    Washer – Part Number: 608568-00
    Washer
    Part Number: 608568-00
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 26
    Washer – Part Number: 607502-00
    Washer
    Part Number: 607502-00
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 27
    Spring Washer – Part Number: 614045-00
    Spring Washer
    Part Number: 614045-00
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 28
    Sleeve – Part Number: 609971-00
    Sleeve
    Part Number: 609971-00
      In Stock
    $5.95
  • 29
    Pin – Part Number: 611212-00
    Pin
    Part Number: 611212-00
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 30
    O Ring – Part Number: 603608-00
    O Ring
    Part Number: 603608-00
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 31
    O Ring – Part Number: 50049-00
    O Ring
    Part Number: 50049-00
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 32
    Sleeve – Part Number: 611213-00
    Sleeve
    Part Number: 611213-00
      Special Order
    $5.95
  • 33
    Retaining Ring – Part Number: 603470-00
    Retaining Ring
    Part Number: 603470-00
      In Stock
    $5.95
  • 34
    Spring – Part Number: 395029-00
    Spring
    Part Number: 395029-00
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 35
    Cap – Part Number: 610999-00
    Cap
    Part Number: 610999-00
      In Stock
    $5.95
  • 36
    Screw – Part Number: 330019-26
    Screw
    Part Number: 330019-26
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 37
    Screw – Part Number: 330045-70
    Screw
    Part Number: 330045-70
      Special Order
    $5.95
  • 38
    Screw – Part Number: 330045-67
    Screw
    Part Number: 330045-67
      Special Order
    $5.95
  • 39
    GEAR CASE COVER ASSY. – Part Number: 398621-10
    GEAR CASE COVER ASSY.
    Part Number: 398621-10
      No Longer Available
  • 40
    Lock Nut – Part Number: 609125-00
    Lock Nut
    Part Number: 609125-00
      Special Order
    $5.95
  • 41
    O-Ring – Part Number: 397031-00
    O-Ring
    Part Number: 397031-00
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 42
    RETAINING RING – Part Number: 034109-00
    RETAINING RING
    Part Number: 034109-00
      No Longer Available
  • 43
    INNER FLANGE – Part Number: 403150-01
    INNER FLANGE
    Part Number: 403150-01
      No Longer Available
  • 44
    Screw – Part Number: 330045-15
    Screw
    Part Number: 330045-15
    ★★★★★
    ★★★★★
    (2)
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 45
    FLANGE – Part Number: 401678-05
    FLANGE
    Part Number: 401678-05
      No Longer Available
  • 47
    GUARD – Part Number: 628231-00
    GUARD
    Part Number: 628231-00
      No Longer Available
  • 48
    Screw – Part Number: 330019-34
    Screw
    Part Number: 330019-34
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 50
    Gear Case Assy. – Part Number: 398618-00SV
    Gear Case Assy.
    Part Number: 398618-00SV
      No Longer Available
  • 51
    Bumper – Part Number: 620579-00
    Bumper
    Part Number: 620579-00
      In Stock
    $6.58
  • 60
    Side Handle – Part Number: 651858-00
    Side Handle
    Part Number: 651858-00
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $16.63
  • 70
    Wrench – Part Number: 938733-00
    Wrench
    Part Number: 938733-00
      No Longer Available
  • 80
    Plate,Retainer – Part Number: 613366-00
    Plate,Retainer
    Part Number: 613366-00
      Special Order
    $5.95
  • 81
    Pinion Assy. – Part Number: 603237-01
    Pinion Assy.
    Part Number: 603237-01
      In Stock
    $26.86
  • 82
    Screw – Part Number: 384127-01
    Screw
    Part Number: 384127-01
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 83
    NAMEPLATE – Part Number: 610982-00
    NAMEPLATE
    Part Number: 610982-00
      No Longer Available
