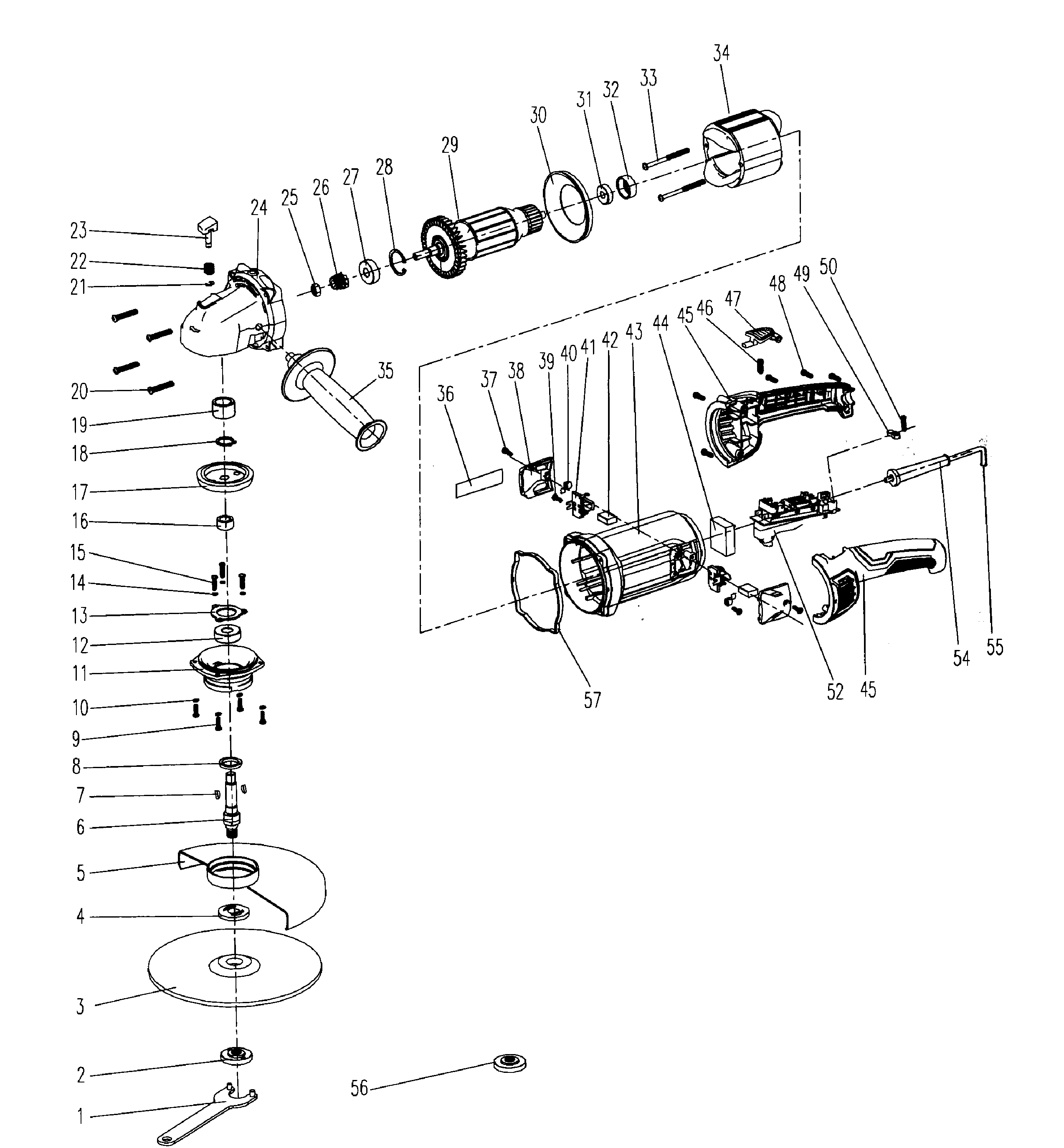

Main Asy Diagram and Parts List for  Craftsman Grinder
Main Asy
Previous Showing All Parts Next
Main Asy
Main Asy Diagram and Parts List for  Craftsman Grinder
  • Owner
    Owner's manual
    Part Number: OM-417760SP
      No Longer Available
  • Owner
    Owner's manual
    Part Number: OM-417760ENG
      No Longer Available
  • 1
    Spaner – Part Number: PGA230SU-1
    Spaner
    Part Number: PGA230SU-1
      No Longer Available
  • 2
    Out flange – Part Number: PGA230SU-2
    Out flange
    Part Number: PGA230SU-2
      No Longer Available
  • 3
    Metal disc – Part Number: PGA230SU-3
    Metal disc
    Part Number: PGA230SU-3
      No Longer Available
  • 4
    In flange – Part Number: PGA230SU-4
    In flange
    Part Number: PGA230SU-4
      No Longer Available
  • 5
    Guard – Part Number: PGA230SU-5
    Guard
    Part Number: PGA230SU-5
      No Longer Available
  • 6
    Main spind – Part Number: PGA230SU-6
    Main spind
    Part Number: PGA230SU-6
      No Longer Available
  • 7
    Key woodru – Part Number: PGA230SU-7
    Key woodru
    Part Number: PGA230SU-7
      No Longer Available
  • 8
    Dust cover – Part Number: PGA230SU-8
    Dust cover
    Part Number: PGA230SU-8
      No Longer Available
  • 9
    Screw m5x1 – Part Number: PGA230SU-9
    Screw m5x1
    Part Number: PGA230SU-9
      No Longer Available
  • 10
    Spring washer – Part Number: PGA230SU-10
    Spring washer
    Part Number: PGA230SU-10
      No Longer Available
  • 11
    Bearing bl – Part Number: PGA230SU-11
    Bearing bl
    Part Number: PGA230SU-11
      No Longer Available
  • 12
    6202 beari – Part Number: PGA230SU-12
    6202 beari
    Part Number: PGA230SU-12
      No Longer Available
  • 13
    Press ring – Part Number: PGA230SU-13
    Press ring
    Part Number: PGA230SU-13
      No Longer Available
  • 14
    Spring washer – Part Number: PGA230SU-14
    Spring washer
    Part Number: PGA230SU-14
      No Longer Available
  • 15
    Screw m4x1 – Part Number: PGA230SU-15
    Screw m4x1
    Part Number: PGA230SU-15
      No Longer Available
  • 16
    Steel pipe – Part Number: PGA230SU-16
    Steel pipe
    Part Number: PGA230SU-16
      No Longer Available
  • 17
    Large gear – Part Number: PGA230SU-17
    Large gear
    Part Number: PGA230SU-17
      No Longer Available
  • 18
    Check ring – Part Number: PGA230SU-18
    Check ring
    Part Number: PGA230SU-18
      No Longer Available
  • 19
    Copper bus – Part Number: PGA230SU-19
    Copper bus
    Part Number: PGA230SU-19
      No Longer Available
  • 20
    Screw – Part Number: PGA230SU-20
    Screw
    Part Number: PGA230SU-20
      No Longer Available
  • 21
    Check ring – Part Number: PGA230SU-21
    Check ring
    Part Number: PGA230SU-21
      No Longer Available
  • 22
    Comp sprng – Part Number: PGA230SU-22
    Comp sprng
    Part Number: PGA230SU-22
      No Longer Available
  • 23
    Lock pin – Part Number: PGA230SU-23
    Lock pin
    Part Number: PGA230SU-23
      No Longer Available
  • 24
    Gear box – Part Number: PGA230SU-24
    Gear box
    Part Number: PGA230SU-24
      No Longer Available
  • 25
    Nut m8 – Part Number: PGA230SU-25
    Nut m8
    Part Number: PGA230SU-25
      No Longer Available
  • 26
    Small gear – Part Number: PGA230SU-26
    Small gear
    Part Number: PGA230SU-26
      No Longer Available
  • 27
    6201 beari – Part Number: PGA230SU-27
    6201 beari
    Part Number: PGA230SU-27
      No Longer Available
  • 28
    Check ring – Part Number: PGA230SU-28
    Check ring
    Part Number: PGA230SU-28
      No Longer Available
  • 29
    Rotor set – Part Number: PGA230SU-29
    Rotor set
    Part Number: PGA230SU-29
      No Longer Available
  • 30
    Wind scree – Part Number: PGA230SU-30
    Wind scree
    Part Number: PGA230SU-30
      No Longer Available
  • 31
    629 bearin – Part Number: PGA230SU-31
    629 bearin
    Part Number: PGA230SU-31
      No Longer Available
  • 32
    Bearing sh – Part Number: PGA230SU-32
    Bearing sh
    Part Number: PGA230SU-32
      No Longer Available
  • 33
    Screw st4. – Part Number: PGA230SU-33
    Screw st4.
    Part Number: PGA230SU-33
      No Longer Available
  • 34
    Stator set – Part Number: PGA230SU-34
    Stator set
    Part Number: PGA230SU-34
      No Longer Available
  • 35
    Handle – Part Number: PGA115SU1-58
    Handle
    Part Number: PGA115SU1-58
      No Longer Available
  • 36
    Rated labe – Part Number: PGA230SU-36
    Rated labe
    Part Number: PGA230SU-36
      No Longer Available
  • 37
    Screw st4. – Part Number: PGA230SU-37
    Screw st4.
    Part Number: PGA230SU-37
      No Longer Available
  • 38
    Brush cover – Part Number: PGA230SU-38
    Brush cover
    Part Number: PGA230SU-38
      No Longer Available
  • 39
    Screw st4. – Part Number: PGA230SU-39
    Screw st4.
    Part Number: PGA230SU-39
      No Longer Available
  • 40
    Whorl sprg – Part Number: PGA230SU-40
    Whorl sprg
    Part Number: PGA230SU-40
      No Longer Available
  • 41
    Brush hold – Part Number: PGA230SU-41
    Brush hold
    Part Number: PGA230SU-41
      No Longer Available
  • 42
    Carbon bru – Part Number: PGA230SU-42
    Carbon bru
    Part Number: PGA230SU-42
      No Longer Available
  • 43
    Housing – Part Number: PGA230SU-43
    Housing
    Part Number: PGA230SU-43
      No Longer Available
  • 44
    Soft start – Part Number: PGA230SU-44
    Soft start
    Part Number: PGA230SU-44
      No Longer Available
  • 45
    L/r handle – Part Number: PGA230SU-45
    L/r handle
    Part Number: PGA230SU-45
      No Longer Available
  • 46
    Comp sprng – Part Number: PGA230SU-46
    Comp sprng
    Part Number: PGA230SU-46
      No Longer Available
  • 47
    Pushbutton – Part Number: PGA230SU-47
    Pushbutton
    Part Number: PGA230SU-47
      No Longer Available
  • 48
    Screw st4. – Part Number: PGA230SU-48
    Screw st4.
    Part Number: PGA230SU-48
      No Longer Available
  • 49
    Cable clip – Part Number: PGA230SU-49
    Cable clip
    Part Number: PGA230SU-49
      No Longer Available
  • 50
    Screw st4. – Part Number: PGA230SU-50
    Screw st4.
    Part Number: PGA230SU-50
      No Longer Available
  • 52
    Switch – Part Number: PGA230SU-52
    Switch
    Part Number: PGA230SU-52
      No Longer Available
  • 54
    Cord prote – Part Number: PGA230SU-54
    Cord prote
    Part Number: PGA230SU-54
      No Longer Available
  • 55
    Power cord – Part Number: PGA230SU-55
    Power cord
    Part Number: PGA230SU-55
      No Longer Available
  • 56
    Quick guard adjustment – Part Number: PGA230SU-56
    Quick guard adjustment
    Part Number: PGA230SU-56
      No Longer Available
  • 57
    Rubber rin – Part Number: PGA230SU-57
    Rubber rin
    Part Number: PGA230SU-57
      No Longer Available
