Body And Vent Assembly Diagram and Parts List for  Kenmore Furnace
Body And Vent Assembly
Burner, Manifold And Gas Valve Diagram and Parts List for  Kenmore Furnace
Burner, Manifold And Gas Valve
Cabinet Assembly Diagram and Parts List for  Kenmore Furnace
Cabinet Assembly
Electrical Diagram and Parts List for  Kenmore Furnace
Electrical
Previous Showing All Parts Next

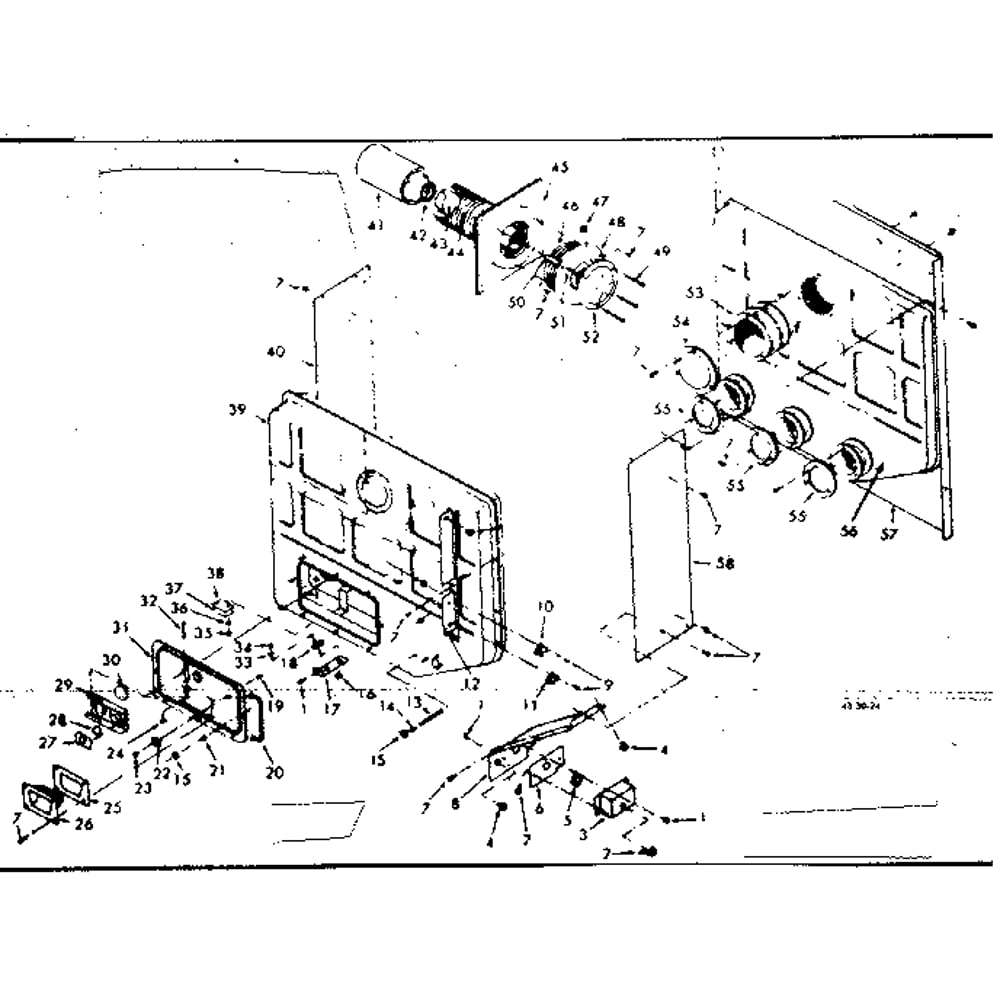

Body And Vent Assembly
Body And Vent Assembly Diagram and Parts List for  Kenmore Furnace
  • 1
    Screw – Part Number: 457558
    Screw
    Part Number: 457558
      No Longer Available
  • 2
    Bushing – Part Number: 86915
    Bushing
    Part Number: 86915
      No Longer Available
  • 3
    Switch box – Part Number: 506039
    Switch box
    Part Number: 506039
      No Longer Available
  • 4
    Ferrite – Part Number: 504096
    Ferrite
    Part Number: 504096
      No Longer Available
  • 5
    Fan switch – Part Number: 507133
    Fan switch
    Part Number: 507133
      No Longer Available
  • 6
    Mounting plate – Part Number: 506167
    Mounting plate
    Part Number: 506167
      No Longer Available
  • 8
    Shield valve – Part Number: 506026
    Shield valve
    Part Number: 506026
      No Longer Available
  • 9
    SCREW – Part Number: 488620
    SCREW
    Part Number: 488620
      No Longer Available
  • 10
    Limit switch – Part Number: 506081
    Limit switch
    Part Number: 506081
      No Longer Available
  • 11
    Fan switch – Part Number: 506080
    Fan switch
    Part Number: 506080
      No Longer Available
  • 13
    Screw – Part Number: 49296
    Screw
    Part Number: 49296
      Special Order
    $10.03
  • 14
    Washer – Part Number: 48086
    Washer
    Part Number: 48086
      Special Order
    $564.24
  • 15
    Wing nut – Part Number: 148309
    Wing nut
    Part Number: 148309
      No Longer Available
  • 16
    Hex Nut, 8-PACK – Part Number: STD541006
    Hex Nut, 8-PACK
    Part Number: STD541006
      No Longer Available
  • 17
    Support – Part Number: 506065
    Support
    Part Number: 506065
      No Longer Available
  • 18
    Limit switch – Part Number: 506127
    Limit switch
    Part Number: 506127
      No Longer Available
  • 19
    Nut – Part Number: 120361
    Nut
    Part Number: 120361
      No Longer Available
  • 20 // 42
    Basket – Part Number: 48419
    Basket
    Part Number: 48419
      No Longer Available
  • 21
    Flat Washer, 8-PACK – Part Number: STD551010
    Flat Washer, 8-PACK
    Part Number: STD551010
      No Longer Available
  • 22
    Catch plate – Part Number: 47807
    Catch plate
    Part Number: 47807
      No Longer Available
  • 23
    Screw – Part Number: 157678
    Screw
    Part Number: 157678
      No Longer Available
  • 24
    SPEED CONT – Part Number: Y205609
    SPEED CONT
    Part Number: Y205609
      No Longer Available
  • 25
    Gasket – Part Number: 48177
    Gasket
    Part Number: 48177
      No Longer Available
  • 26
    Suport pilot – Part Number: 47813
    Suport pilot
    Part Number: 47813
      No Longer Available
  • 27
    Switch, pressure-3 p – Part Number: 38619
    Switch, pressure-3 p
    Part Number: 38619
      Special Order
    $44.76
  • 28
    Mica – Part Number: 14893
    Mica
    Part Number: 14893
      No Longer Available
  • 29
    Cover plate – Part Number: 48204
    Cover plate
    Part Number: 48204
      No Longer Available
  • 30
    HEATER SUB-ASSEMBLY (208V) – Part Number: 308616
    HEATER SUB-ASSEMBLY (208V)
    Part Number: 308616
      No Longer Available
  • 31
    Door – Part Number: 507220
    Door
    Part Number: 507220
      No Longer Available
  • 32
    Hinge pin – Part Number: 48205
    Hinge pin
    Part Number: 48205
      No Longer Available
  • 33
    Lock washer – Part Number: 121841
    Lock washer
    Part Number: 121841
      No Longer Available
  • 34
    Machine Screw, 8-PACK – Part Number: STD510803
    Machine Screw, 8-PACK
    Part Number: STD510803
      No Longer Available
  • 35
    Screw – Part Number: 274738
    Screw
    Part Number: 274738
      No Longer Available
  • 37
    Cover – Part Number: 506035
    Cover
    Part Number: 506035
      No Longer Available
  • 40
    Gusset – Part Number: 506031
    Gusset
    Part Number: 506031
      No Longer Available
  • 41
    Shield – Part Number: 506181
    Shield
    Part Number: 506181
      No Longer Available
  • 43A
    Pipe flue – Part Number: 506620
    Pipe flue
    Part Number: 506620
      No Longer Available
  • 44
    Inlet tube – Part Number: 48368
    Inlet tube
    Part Number: 48368
      No Longer Available
  • 44A
    Inlet tube – Part Number: 48370
    Inlet tube
    Part Number: 48370
      No Longer Available
  • 45
    Baffle – Part Number: 506600
    Baffle
    Part Number: 506600
      No Longer Available
  • 46
    Disc – Part Number: 506597
    Disc
    Part Number: 506597
      No Longer Available
  • 47
    Nut – Part Number: 120619
    Nut
    Part Number: 120619
      No Longer Available
  • 48
    Baffle – Part Number: 506602
    Baffle
    Part Number: 506602
      No Longer Available
  • 49
    Screw – Part Number: 506604
    Screw
    Part Number: 506604
      No Longer Available
  • 50
    Support – Part Number: 506601
    Support
    Part Number: 506601
      No Longer Available
  • 51
    Spacer – Part Number: 506115
    Spacer
    Part Number: 506115
      No Longer Available
  • 52
    Vent cap – Part Number: 506598
    Vent cap
    Part Number: 506598
      No Longer Available
  • 53
    Tube body – Part Number: 506023
    Tube body
    Part Number: 506023
      No Longer Available
  • 54
    Gasket – Part Number: 500112
    Gasket
    Part Number: 500112
      No Longer Available
  • 55
    Gasket – Part Number: 48071
    Gasket
    Part Number: 48071
      No Longer Available
  • 57
    Main – Part Number: 506076
    Main
    Part Number: 506076
      No Longer Available

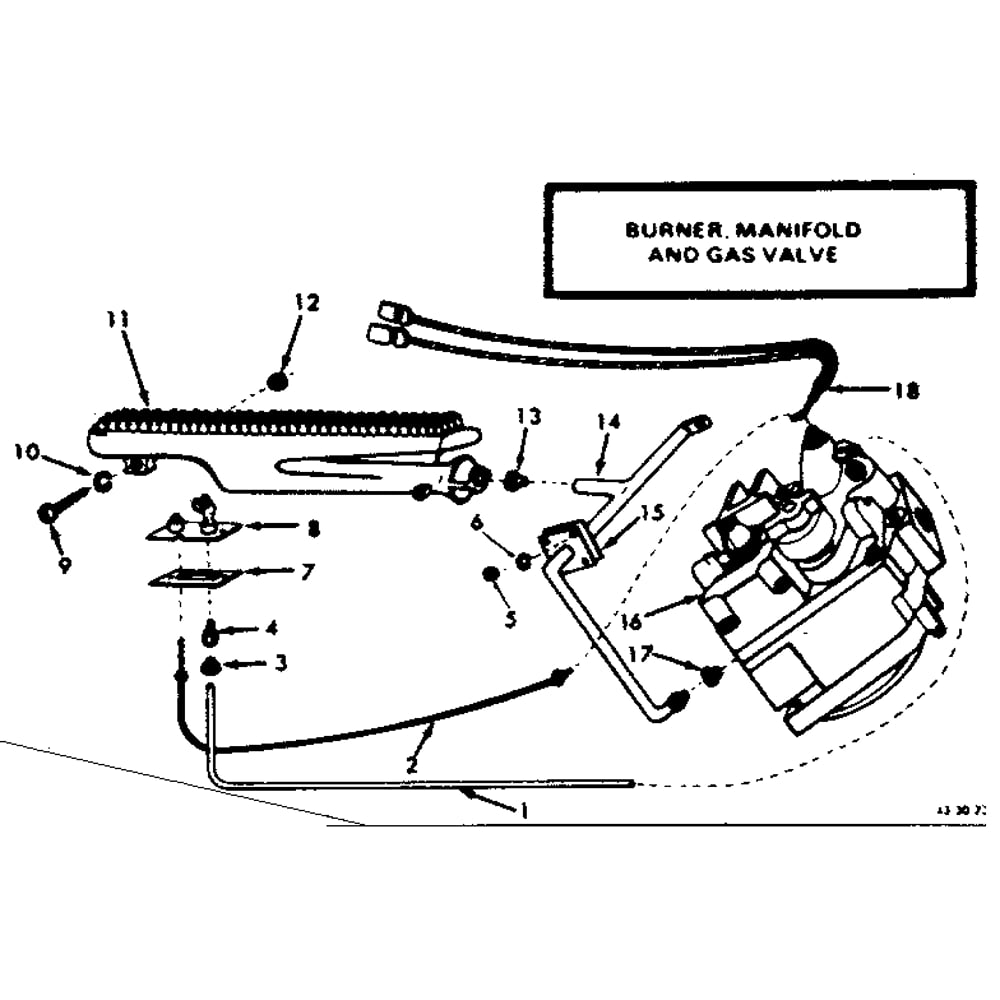

Burner, Manifold And Gas Valve
Burner, Manifold And Gas Valve Diagram and Parts List for  Kenmore Furnace
  • 4
    Pilot orifice – Part Number: 503036
    Pilot orifice
    Part Number: 503036
      No Longer Available
  • 4A
    Pilot orifice – Part Number: 503037
    Pilot orifice
    Part Number: 503037
      No Longer Available
  • 5
    Nut – Part Number: 120361
    Nut
    Part Number: 120361
      No Longer Available
  • 7
    Pilot gasket – Part Number: 502934
    Pilot gasket
    Part Number: 502934
      No Longer Available
  • 8
    Pilot burner – Part Number: 502935
    Pilot burner
    Part Number: 502935
      No Longer Available
  • 8A
    Pilot burner – Part Number: 503051
    Pilot burner
    Part Number: 503051
      No Longer Available
  • 10
    Washer – Part Number: 103319
    Washer
    Part Number: 103319
      No Longer Available
  • 11
    Burner – Part Number: 506046
    Burner
    Part Number: 506046
      No Longer Available
  • 12
    Hex nut, 8-pack – Part Number: 451482
    Hex nut, 8-pack
    Part Number: 451482
      No Longer Available
  • 13
    GEAR – Part Number: 18689
    GEAR
    Part Number: 18689
      No Longer Available
  • 14
    Manifold – Part Number: 506257
    Manifold
    Part Number: 506257
      No Longer Available
  • 15
    Gasket – Part Number: 506052
    Gasket
    Part Number: 506052
      No Longer Available
  • 16
    Drain kit – Part Number: 507648
    Drain kit
    Part Number: 507648
      No Longer Available
  • 16A
    Valve – Part Number: 507649
    Valve
    Part Number: 507649
      No Longer Available
  • 17
    Connector – Part Number: 137409
    Connector
    Part Number: 137409
      No Longer Available
  • 18
    Cable assembly – Part Number: 507650
    Cable assembly
    Part Number: 507650
      No Longer Available

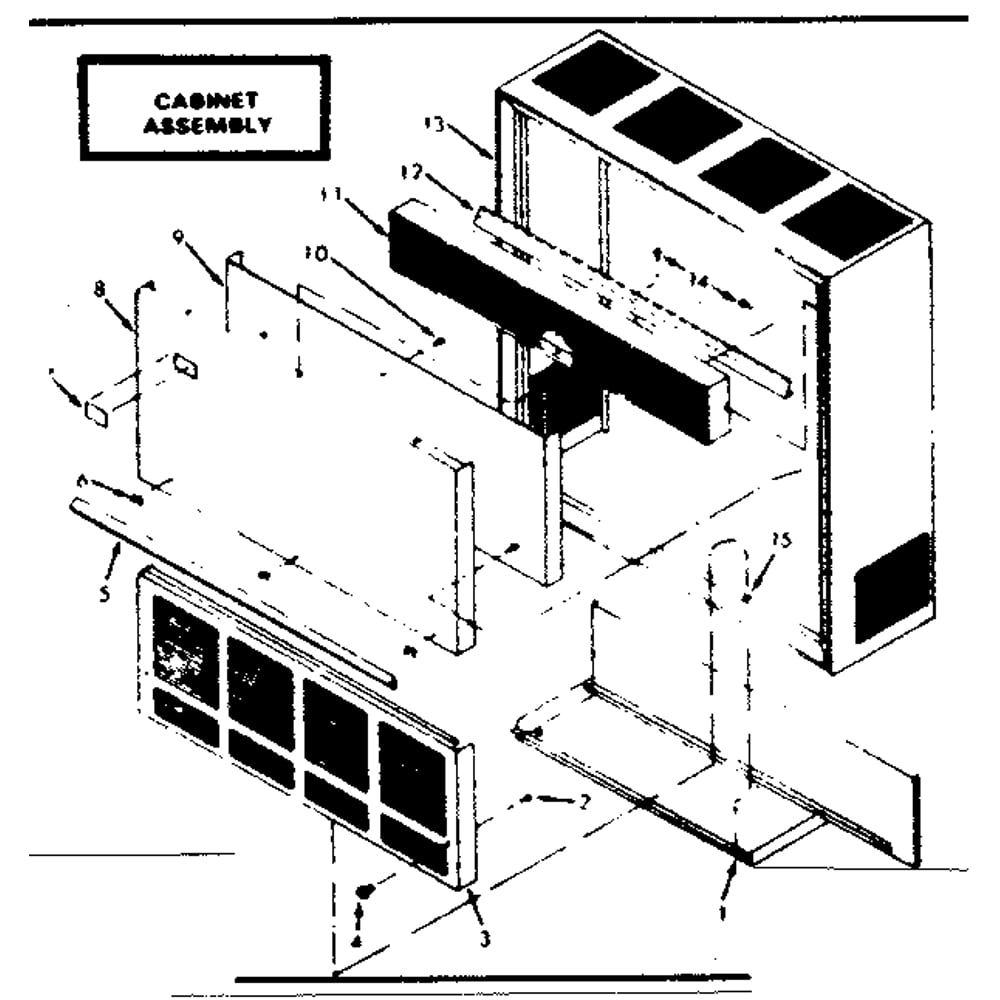

Cabinet Assembly
Cabinet Assembly Diagram and Parts List for  Kenmore Furnace
  • 1
    Support – Part Number: 506072
    Support
    Part Number: 506072
      No Longer Available
  • 2
    Machine Screw, 8-PACK – Part Number: STD510803
    Machine Screw, 8-PACK
    Part Number: STD510803
      No Longer Available
  • 3
    Refrigerator drain tube – Part Number: 508151
    Refrigerator drain tube
    Part Number: 508151
      No Longer Available
  • 7
    STRAIN RELIEF – Part Number: 421534
    STRAIN RELIEF
    Part Number: 421534
      No Longer Available
  • 9
    Shield – Part Number: 506074
    Shield
    Part Number: 506074
      No Longer Available
  • 10
    Screw – Part Number: 457558
    Screw
    Part Number: 457558
      No Longer Available
  • 11
    Humiderator – Part Number: 508150
    Humiderator
    Part Number: 508150
      No Longer Available
  • 12
    Seal – Part Number: 506121
    Seal
    Part Number: 506121
      No Longer Available
  • 13
    Cabinet – Part Number: 508146
    Cabinet
    Part Number: 508146
      No Longer Available
  • 15
    Catch – Part Number: 502787
    Catch
    Part Number: 502787
      No Longer Available
Electrical
Electrical Diagram and Parts List for  Kenmore Furnace
  • 1
    Fan deck – Part Number: 506033
    Fan deck
    Part Number: 506033
      No Longer Available
  • 2
    Grommet – Part Number: 24107
    Grommet
    Part Number: 24107
      No Longer Available
  • 3
    Thermal fuse – Part Number: 508341
    Thermal fuse
    Part Number: 508341
      No Longer Available
  • 4
    NARDA FORMS(WARR) – Part Number: 3500
    NARDA FORMS(WARR)
    Part Number: 3500
      No Longer Available
  • 5
    Hex Nut, 8-PACK – Part Number: STD541006
    Hex Nut, 8-PACK
    Part Number: STD541006
      No Longer Available
  • 6
    Washer – Part Number: 60560
    Washer
    Part Number: 60560
      No Longer Available
  • 7
    Limit switch – Part Number: 506625
    Limit switch
    Part Number: 506625
      No Longer Available
  • 8
    Set screw – Part Number: 443778
    Set screw
    Part Number: 443778
      No Longer Available
  • 9
    Fan blade – Part Number: 506049
    Fan blade
    Part Number: 506049
      No Longer Available
  • 10
    Motor – Part Number: 506045
    Motor
    Part Number: 506045
      No Longer Available
  • 11
    Shield – Part Number: 506043
    Shield
    Part Number: 506043
      No Longer Available
  • 12
    Grommet – Part Number: 64475
    Grommet
    Part Number: 64475
      No Longer Available
  • 13
    Spacer – Part Number: 506189
    Spacer
    Part Number: 506189
      No Longer Available
  • 14
    Screw – Part Number: WP132780
    Screw
    Part Number: WP132780
      No Longer Available
  • 16
    Screw – Part Number: 457558
    Screw
    Part Number: 457558
      No Longer Available
  • 17
    Box cover – Part Number: 506132
    Box cover
    Part Number: 506132
      No Longer Available
  • 18
    SCREW – Part Number: 0807359
    SCREW
    Part Number: 0807359
      No Longer Available
  • 19
    COVER-GRIDDLE – Part Number: 9067
    COVER-GRIDDLE
    Part Number: 9067
      Special Order
    $104.58
  • 21
    Machine screw – Part Number: 457576
    Machine screw
    Part Number: 457576
      No Longer Available
  • 22
    Ferrite – Part Number: 504096
    Ferrite
    Part Number: 504096
      No Longer Available
  • 23
    Nut – Part Number: 120361
    Nut
    Part Number: 120361
      No Longer Available
  • 24
    Junction box – Part Number: 506165
    Junction box
    Part Number: 506165
      No Longer Available
  • 25
    Bushing wire – Part Number: 61450
    Bushing wire
    Part Number: 61450
      No Longer Available
