Whirlpool Parts

Whirlpool Freezer Replacement Parts For Model MZF34X20DW01

We Sell Only Genuine Whirlpool Parts

Find Whirlpool MZF34X20DW01 Parts By Symptom

Noisy

23%

Fridge too warm

23%

Frost buildup

18%

Freezer not defrosting

12%

Too warm

8%

Fridge and Freezer are too warm

5%

Will Not Start

4%

Door won’t open or close

4%

Fridge too cold

2%

Freezer section too warm

1%

Ice maker not making ice

1%

Popular Parts for MZF34X20DW01

Search Within Model

Questions & Answers for Whirlpool MZF34X20DW01
Browse all Parts Search by Area
01 - COVER SHEET Diagram and Parts List for  Whirlpool Freezer
01 - COVER SHEET
02 - CABINET PARTS Diagram and Parts List for  Whirlpool Freezer
02 - CABINET PARTS
03 - LINER PARTS Diagram and Parts List for  Whirlpool Freezer
03 - LINER PARTS
04 - DOOR PARTS Diagram and Parts List for  Whirlpool Freezer
04 - DOOR PARTS
05 - UNIT PARTS Diagram and Parts List for  Whirlpool Freezer
05 - UNIT PARTS
06 - OPTIONAL PARTS (NOT INCLUDED) Diagram and Parts List for  Whirlpool Freezer
06 - OPTIONAL PARTS (NOT INCLUDED)
Previous Showing All Parts Next

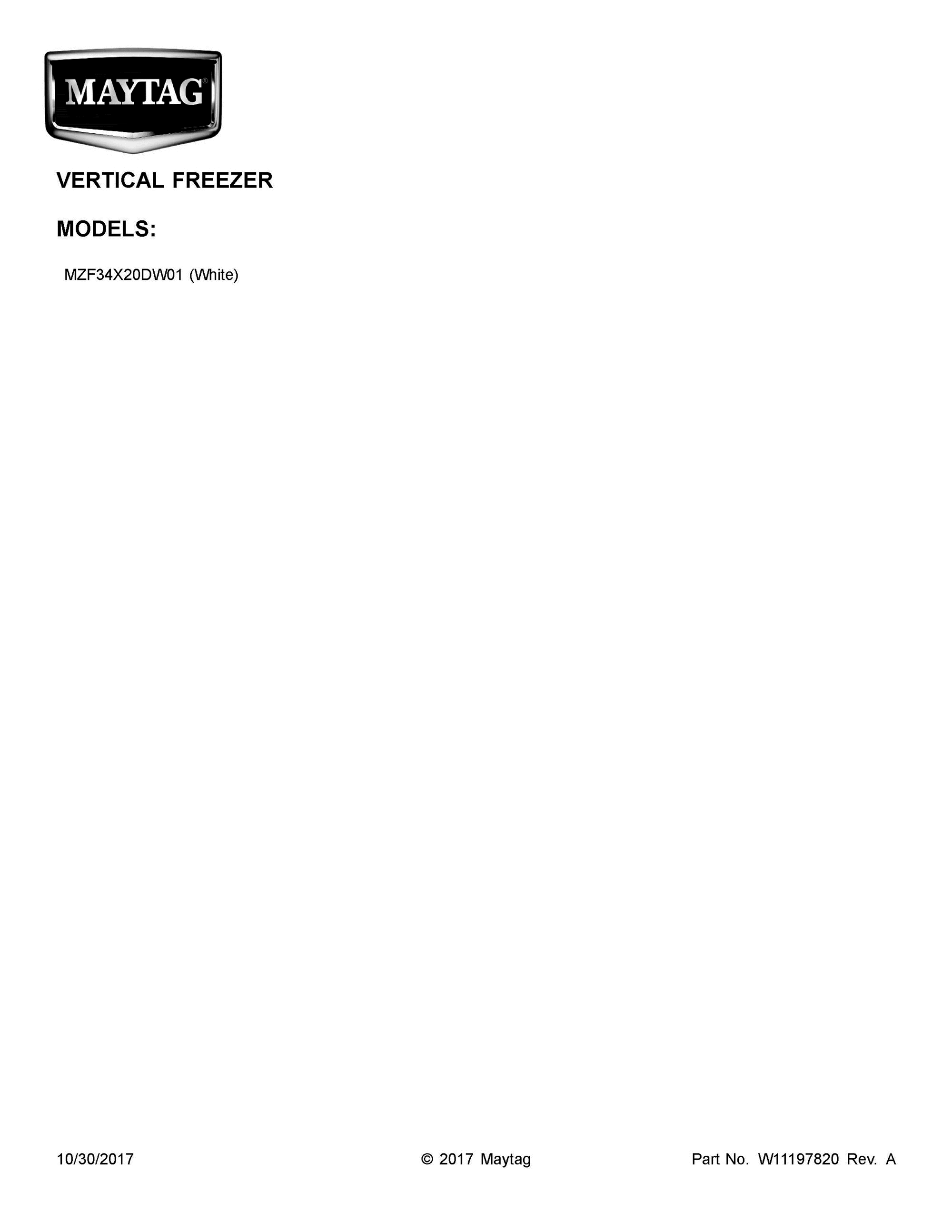

01 - COVER SHEET
01 - COVER SHEET Diagram and Parts List for  Whirlpool Freezer

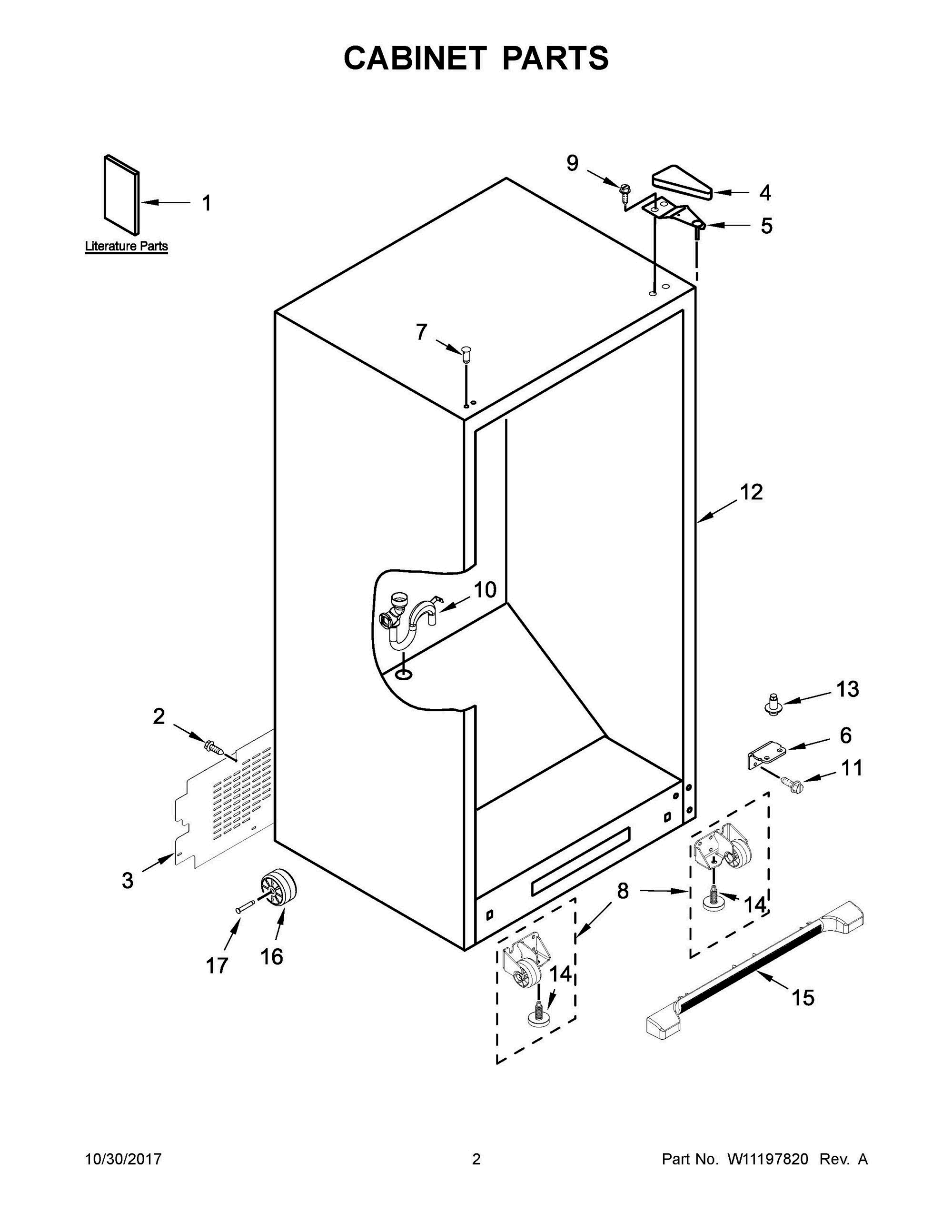

02 - CABINET PARTS
02 - CABINET PARTS Diagram and Parts List for  Whirlpool Freezer
  • 1
    USE & CARE GUIDE – Part Number: W10882915
    USE & CARE GUIDE
    Part Number: W10882915
      No Longer Available
  • 1A
    ENERGY GUIDE – Part Number: W11115745
    ENERGY GUIDE
    Part Number: W11115745
      No Longer Available
  • 1B
    Lit serv & w – Part Number: W10653921
    Lit serv & w
    Part Number: W10653921
      No Longer Available
  • 2
    Refrigerator Screw – Part Number: WP489478
    Refrigerator Screw
    Part Number: WP489478
      In Stock
    Minimum Quantity of 2 required
    $7.30
  • 3
    COVER-UNIT – Part Number: W10845755
    COVER-UNIT
    Part Number: W10845755
      Special Order
    $76.95
  • 4
    Hinge Cover – Part Number: WP2213360
    Hinge Cover
    Part Number: WP2213360
      In Stock
    $26.20
  • 5
    Upper Door Hinge – Part Number: WP2261963
    Upper Door Hinge
    Part Number: WP2261963
      In Stock
    $59.11
  • 6
    HINGE-DOOR – Part Number: W10574264
    HINGE-DOOR
    Part Number: W10574264
      Special Order
    $74.92
  • 7
    Button – Part Number: WPW10520304
    Button
    Part Number: WPW10520304
      In Stock
    $15.70
  • 8
    Roller – Part Number: WPW10515763
    Roller
    Part Number: WPW10515763
      In Stock
    $51.97
  • 8A
    Roller – Part Number: WPW10515762
    Roller
    Part Number: WPW10515762
      In Stock
    $51.45
  • 9
    Refrigerator Screw – Part Number: WP489497
    Refrigerator Screw
    Part Number: WP489497
      In Stock
    $11.50
  • 10
    Drain Tube Vacuum Relief Assembly – Part Number: W11673435
    Drain Tube Vacuum Relief Assembly
    Part Number: W11673435
      In Stock
    $34.97
  • 11
    SCREW – Part Number: 67006564
    SCREW
    Part Number: 67006564
      In Stock
    $7.30
  • 12
    NOT AVAILABLE – Part Number: N/P
    NOT AVAILABLE
    Part Number: N/P
      No Longer Available
  • 13
    HINGE-PIN – Part Number: W11676609
    HINGE-PIN
    Part Number: W11676609
      Special Order
    $17.80
  • 14
    Foot Brake – Part Number: WPW10141622
    Foot Brake
    Part Number: WPW10141622
      In Stock
    $9.40
  • 15
    Refrigerator Toe Kick Plate (White) – Part Number: WPW10534161
    Refrigerator Toe Kick Plate (White)
    Part Number: WPW10534161
      In Stock
    $67.27
  • 16
    Cab Roller – Part Number: WPW10475495
    Cab Roller
    Part Number: WPW10475495
      In Stock
    $25.15
  • 17
    AXLE – Part Number: W11594405
    AXLE
    Part Number: W11594405
      In Stock
    $16.75
03 - LINER PARTS
03 - LINER PARTS Diagram and Parts List for  Whirlpool Freezer
  • 1
    NOT AVAILABLE – Part Number: N/P
    NOT AVAILABLE
    Part Number: N/P
      No Longer Available
  • 2
    Control Box – Part Number: W11496887
    Control Box
    Part Number: W11496887
      In Stock
    $99.35
  • 3
    Refrigerator Temperature Sensor – Part Number: WPW10384183
    Refrigerator Temperature Sensor
    Part Number: WPW10384183
      In Stock
    $60.13
  • 4
    COVER – Part Number: W10608692
    COVER
    Part Number: W10608692
      Special Order
    $24.10
  • 5
    AIR-TOWER – Part Number: W10574583
    AIR-TOWER
    Part Number: W10574583
      On Order
    $68.29
  • 6
    SWITCH – Part Number: W10755325
    SWITCH
    Part Number: W10755325
      In Stock
    $34.97
  • 7
    Light Bulb – Part Number: W11216993
    Light Bulb
    Part Number: W11216993
      In Stock
    $48.36
  • 8
    LENS – Part Number: W10569269
    LENS
    Part Number: W10569269
      Special Order
    $50.42
  • 9
    COVER-EVAP – Part Number: W10574581
    COVER-EVAP
    Part Number: W10574581
      Special Order
    $77.39
  • 10
    Freezer Wire Shelf – Part Number: W10860909
    Freezer Wire Shelf
    Part Number: W10860909
      In Stock
    $120.95
  • 11
    WIRE-SHELF,SHALLOW,20,FRZR – Part Number: W11679651
    WIRE-SHELF,SHALLOW,20,FRZR
    Part Number: W11679651
      Special Order
    $88.49
  • 12
    TRIM-DOOR – Part Number: W10581590
    TRIM-DOOR
    Part Number: W10581590
      Special Order
    $57.07
  • 13
    Gasket – Part Number: WPW10574368
    Gasket
    Part Number: WPW10574368
      In Stock
    $7.30
  • 14
    Gasket – Part Number: WPW10574368
    Gasket
    Part Number: WPW10574368
      In Stock
    $7.30

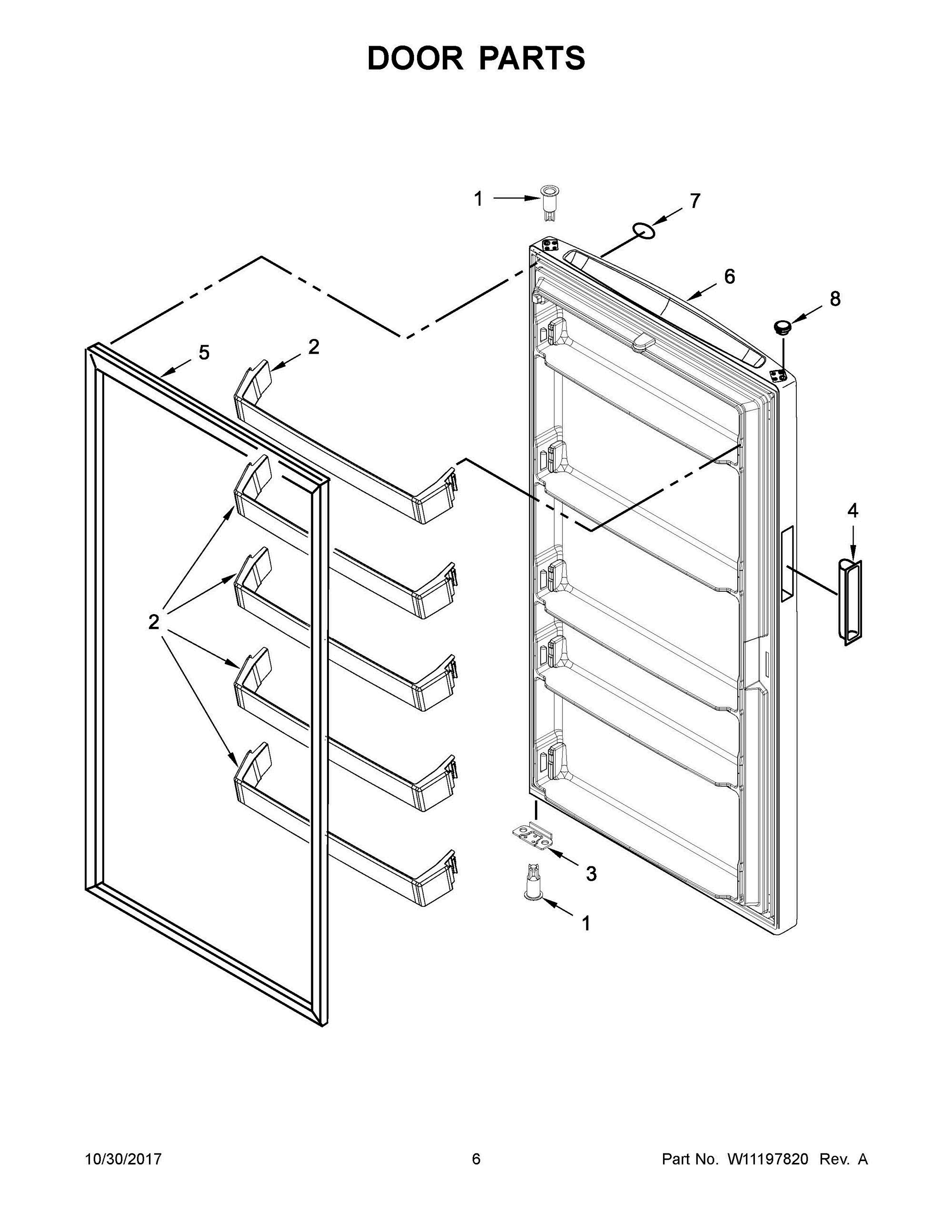

04 - DOOR PARTS
04 - DOOR PARTS Diagram and Parts List for  Whirlpool Freezer
  • 1
    Thimble – Part Number: WP2314293
    Thimble
    Part Number: WP2314293
      In Stock
    $9.40
  • 2
    Rail – Part Number: WP4-65451-001
    Rail
    Part Number: WP4-65451-001
      In Stock
    $64.21
  • 3
    Door Stop – Part Number: W10628869
    Door Stop
    Part Number: W10628869
      Special Order
    $19.90
  • 4
    HANDLE – Part Number: W10352523
    HANDLE
    Part Number: W10352523
      In Stock
    $19.90
  • 5
    Door Gasket – Part Number: W11501317
    Door Gasket
    Part Number: W11501317
      In Stock
    $118.95
  • 6
    DOR-FMD – Part Number: W10746789
    DOR-FMD
    Part Number: W10746789
      Special Order
    $490.14
  • 7
    Nameplate – Part Number: WPW10612925
    Nameplate
    Part Number: WPW10612925
      In Stock
    $34.97
  • 8
    Refrigerator Hinge Sleeve Hole Plug – Part Number: WP2212648
    Refrigerator Hinge Sleeve Hole Plug
    Part Number: WP2212648
      In Stock
    $9.40

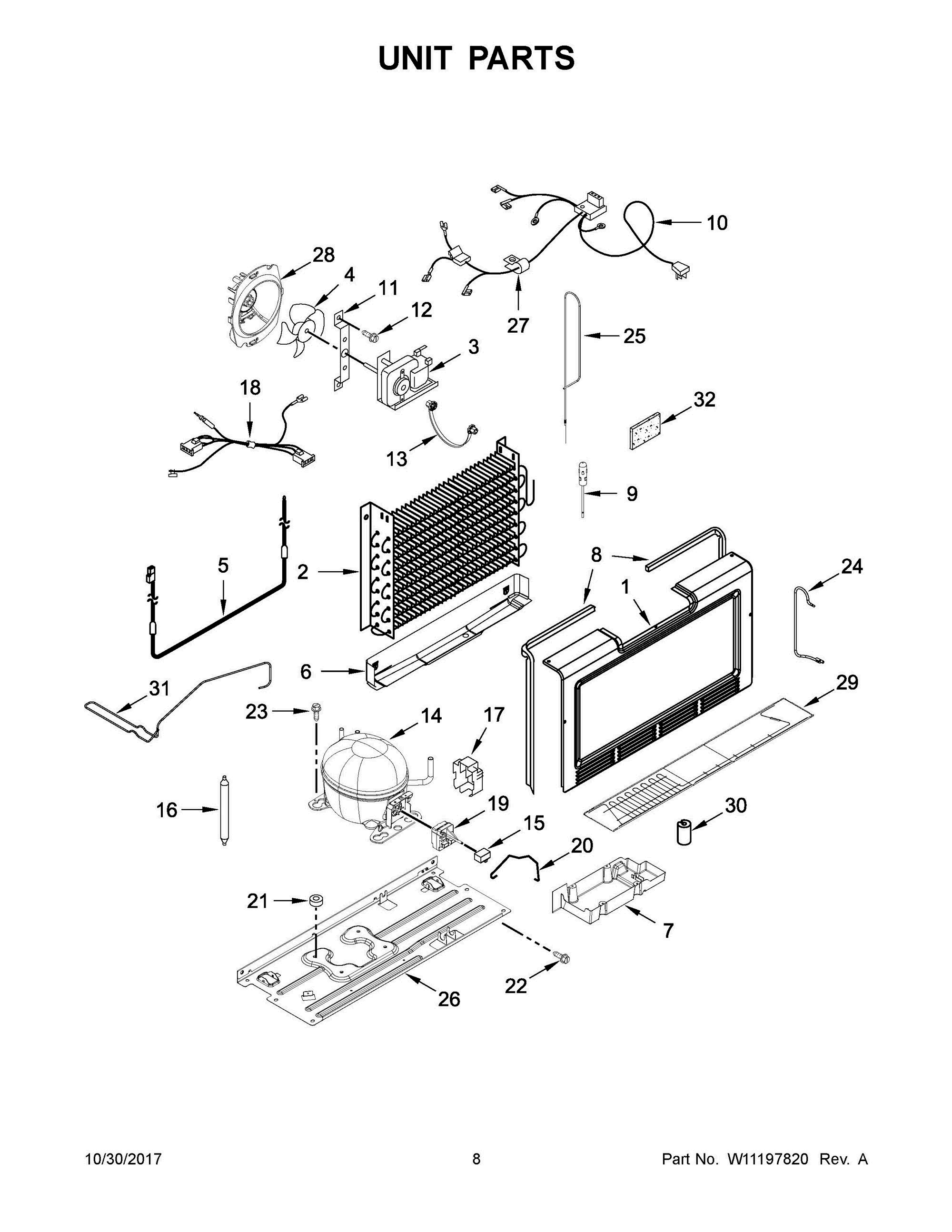

05 - UNIT PARTS
05 - UNIT PARTS Diagram and Parts List for  Whirlpool Freezer
  • 1
    COVER-EVAP – Part Number: W11551256
    COVER-EVAP
    Part Number: W11551256
      In Stock
    $81.84
  • 2
    EVAPORATOR – Part Number: W11507067
    EVAPORATOR
    Part Number: W11507067
      In Stock
    $100.95
  • 3
    Evaporator Motor – Part Number: WPW10359880
    Evaporator Motor
    Part Number: WPW10359880
      In Stock
    $51.45
  • 4
    Evaporator Fan Blade – Part Number: WP2169142
    Evaporator Fan Blade
    Part Number: WP2169142
      In Stock
    $27.76
  • 5
    Defrost Heater – Part Number: WPW10316428
    Defrost Heater
    Part Number: WPW10316428
      In Stock
    $145.98
  • 6
    Shield – Part Number: WPW10314195
    Shield
    Part Number: WPW10314195
      Special Order
    $59.11
  • 7
    PAN-DRIP – Part Number: W10574291
    PAN-DRIP
    Part Number: W10574291
      Special Order
    $61.15
  • 8
    Gasket – Part Number: WPW10574368
    Gasket
    Part Number: WPW10574368
      In Stock
    $7.30
  • 9
    Refrigerator Temperature Sensor – Part Number: WPW10383615
    Refrigerator Temperature Sensor
    Part Number: WPW10383615
      In Stock
    $47.33
  • 10
    HARNS-WIRE – Part Number: W11117597
    HARNS-WIRE
    Part Number: W11117597
      In Stock
    $73.39
  • 11
    CLIP – Part Number: 13058002
    CLIP
    Part Number: 13058002
      Special Order
    $18.85
  • 12
    Screw – Part Number: W11233072
    Screw
    Part Number: W11233072
      In Stock
    $20.95
  • 13
    GROMMET – Part Number: W11690160
    GROMMET
    Part Number: W11690160
      In Stock
    $6.25
  • 14
    COMPRESSOR – Part Number: W10233961
    COMPRESSOR
    Part Number: W10233961
      In Stock
    $367.19
  • 15
    Capacitor – Part Number: WPW10350564
    Capacitor
    Part Number: WPW10350564
      In Stock
    $61.15
  • 16
    Refrigerator Drier (Service) – Part Number: WPW10143759
    Refrigerator Drier (Service)
    Part Number: WPW10143759
      In Stock
    $28.79
  • 17
    COVER-TERM – Part Number: W10574450
    COVER-TERM
    Part Number: W10574450
      In Stock
    $26.20
  • 18
    HARNESS – Part Number: W11501934
    HARNESS
    Part Number: W11501934
      Special Order
    $47.33
  • 19
    START-DEV – Part Number: W11198881
    START-DEV
    Part Number: W11198881
      In Stock
    $75.58
  • 20
    RETAINER – Part Number: W10574470
    RETAINER
    Part Number: W10574470
      Special Order
    $16.75
  • 21
    GROMMET – Part Number: W11661108
    GROMMET
    Part Number: W11661108
      Special Order
    $13.60
  • 22
    SCREW – Part Number: 3400524
    SCREW
    Part Number: 3400524
      Special Order
    $17.80
  • 23
    SCREW – Part Number: W11661574
    SCREW
    Part Number: W11661574
      Special Order
    $20.95
  • 24
    TUBE – Part Number: W10861955
    TUBE
    Part Number: W10861955
      In Stock
    $59.11
  • 25
    NOT AVAILABLE – Part Number: N/P
    NOT AVAILABLE
    Part Number: N/P
      No Longer Available
  • 26
    PAN-COMPRS – Part Number: W10574497
    PAN-COMPRS
    Part Number: W10574497
      Special Order
    $78.11
  • 27
    Service Cord Clamp – Part Number: 549193
    Service Cord Clamp
    Part Number: 549193
      Special Order
    $16.75
  • 28
    FAN-SCROLL – Part Number: W10574469
    FAN-SCROLL
    Part Number: W10574469
      Special Order
    $26.73
  • 29
    NOT AVAILABLE – Part Number: N/P
    NOT AVAILABLE
    Part Number: N/P
      No Longer Available
  • 30
    GROMMET – Part Number: W10852725
    GROMMET
    Part Number: W10852725
      In Stock
    $9.40
  • 31
    TUBE – Part Number: W10574478
    TUBE
    Part Number: W10574478
      Special Order
    $66.25
  • 32
    INSULATION – Part Number: W11553819
    INSULATION
    Part Number: W11553819
      In Stock
    $20.95
  • NI
    NOT AVAILABLE – Part Number: N/P
    NOT AVAILABLE
    Part Number: N/P
      No Longer Available
06 - OPTIONAL PARTS (NOT INCLUDED)
06 - OPTIONAL PARTS (NOT INCLUDED) Diagram and Parts List for  Whirlpool Freezer
