Whirlpool UPRIGHT Freezer Replacement Parts For Model UCF120H

We Sell Only Genuine Whirlpool Parts

Popular Parts for Whirlpool UCF120H

Search Within Model

Browse all Parts Search by Area
Door/components Diagram and Parts List for UCF120H  Whirlpool Freezer
Door/components
Freezer Compartment Diagram and Parts List for UCF120H  Whirlpool Freezer
Freezer Compartment
Unit Compartment/system Diagram and Parts List for UCF120H  Whirlpool Freezer
Unit Compartment/system
Previous Showing All Parts Next
Door/components

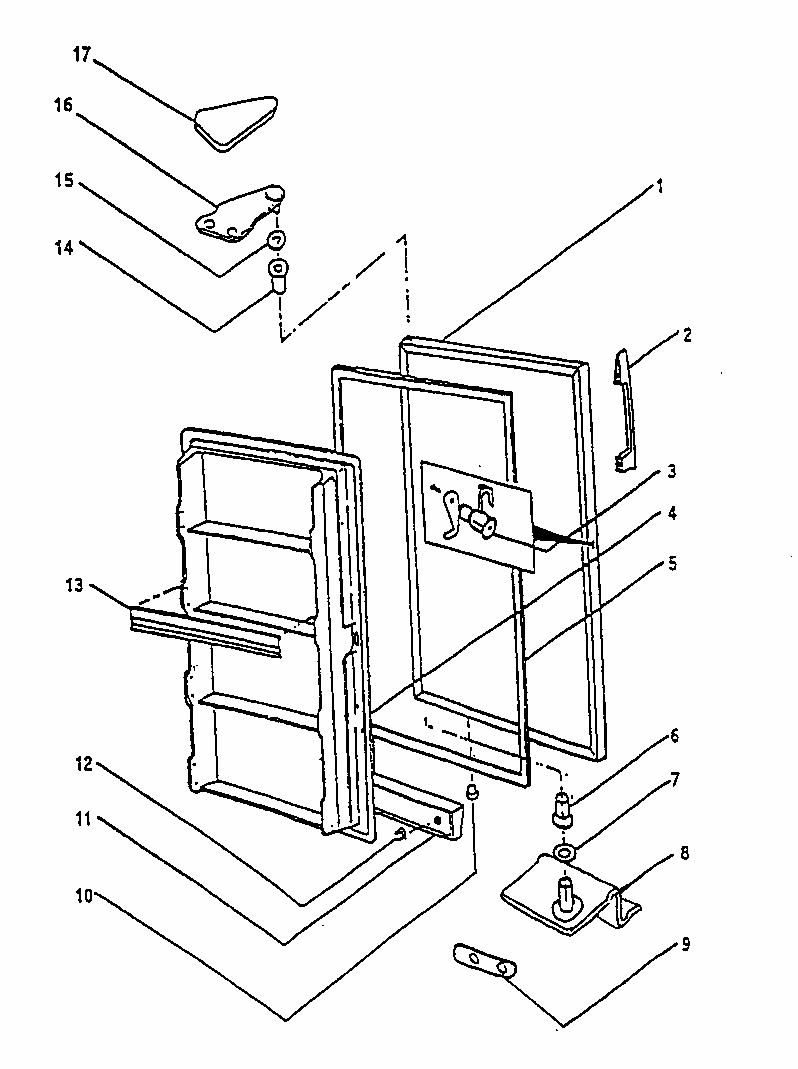

Door/components Diagram and Parts List for UCF120H  Whirlpool Freezer
  • 1
    Door assembly – Part Number: 0-90017-251
    Door assembly
    Part Number: 0-90017-251
      No Longer Available
  • 1A
    Comp.mount – Part Number: 0-90027-003
    Comp.mount
    Part Number: 0-90027-003
      No Longer Available
  • 1B
    Nameplate – Part Number: 2-80741-003
    Nameplate
    Part Number: 2-80741-003
      No Longer Available
  • 2
    Handle kit – Part Number: 0-90002-151
    Handle kit
    Part Number: 0-90002-151
      No Longer Available
  • 2A
    CLIP-HANDL – Part Number: 3-24059-024
    CLIP-HANDL
    Part Number: 3-24059-024
      Special Order
    $18.44
  • 4
    Panel, Interior – Part Number: 8210393
    Panel, Interior
    Part Number: 8210393
      No Longer Available
  • 4A
    Screw – Part Number: 4390598
    Screw
    Part Number: 4390598
      Special Order
    $21.70
  • 5
    Door Gasket – Part Number: WP4357136
    Door Gasket
    Part Number: WP4357136
      No Longer Available
  • 6
    Hinge Bushing – Part Number: 4390731
    Hinge Bushing
    Part Number: 4390731
      No Longer Available
  • 7
    WASHER – Part Number: W10851331
    WASHER
    Part Number: W10851331
      In Stock
    $10.83
  • 8
    HINGE-DOOR – Part Number: 8210238
    HINGE-DOOR
    Part Number: 8210238
      Special Order
    $29.83
  • 8A
    Bolt – Part Number: WP8204624
    Bolt
    Part Number: WP8204624
      In Stock
    $20.62
  • 9
    SHIM – Part Number: 4390489
    SHIM
    Part Number: 4390489
      Special Order
    $9.74
  • 10
    Breather Vent Plug – Part Number: 3-24898-007
    Breather Vent Plug
    Part Number: 3-24898-007
      Special Order
    $11.91
  • 11
    Kick plate – Part Number: 0-90030-004
    Kick plate
    Part Number: 0-90030-004
      No Longer Available
  • 12
    CLIP – Part Number: 1-80247-101
    CLIP
    Part Number: 1-80247-101
      Special Order
    $11.91
  • 12A
    Refrigerator Screw – Part Number: WP489478
    Refrigerator Screw
    Part Number: WP489478
      In Stock
    Minimum Quantity of 2 required
    $7.56
  • 13
    Rail,door shelf(x5) – Part Number: 3-81529-017
    Rail,door shelf(x5)
    Part Number: 3-81529-017
      No Longer Available
  • 14
    Hinge Bushing – Part Number: 4390731
    Hinge Bushing
    Part Number: 4390731
      No Longer Available
  • 15
    WASHER – Part Number: W10851331
    WASHER
    Part Number: W10851331
      In Stock
    $10.83
  • 16
    Door Hinge – Part Number: 2-81016-105
    Door Hinge
    Part Number: 2-81016-105
      On Order
    $36.23
  • 16A
    SHIM – Part Number: 4390489
    SHIM
    Part Number: 4390489
      Special Order
    $9.74
  • 17
    COVER – Part Number: 3-80838-003
    COVER
    Part Number: 3-80838-003
      Special Order
    $47.97
Freezer Compartment

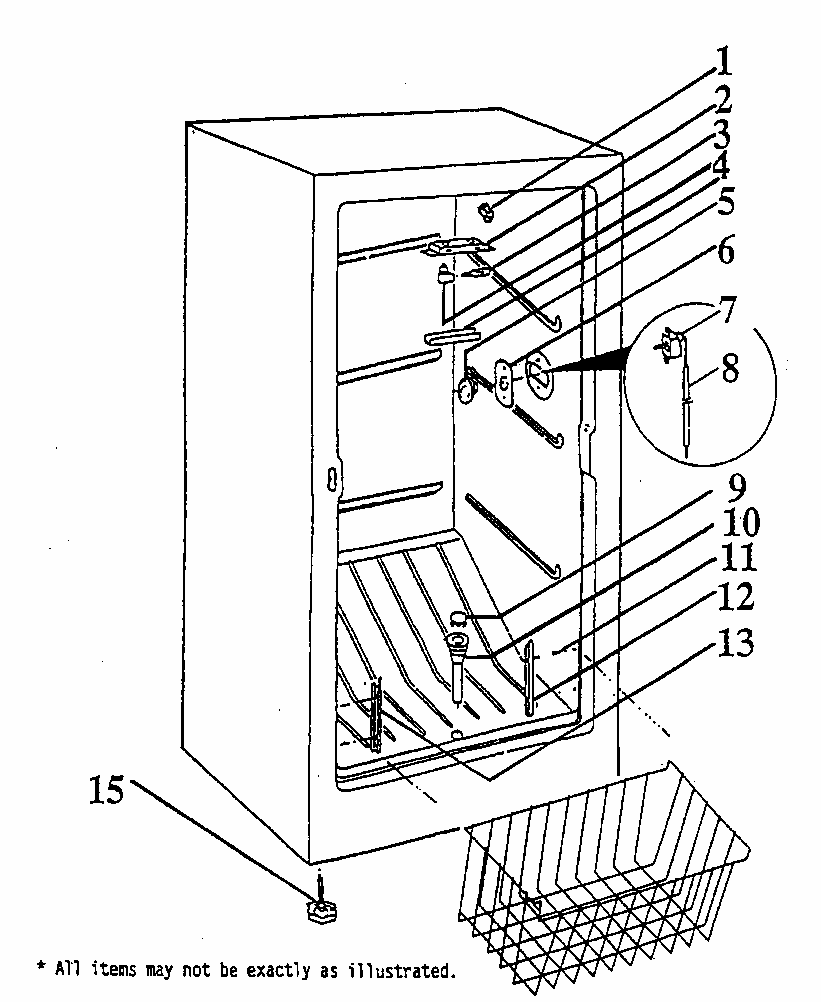

Freezer Compartment Diagram and Parts List for UCF120H  Whirlpool Freezer
Unit Compartment/system

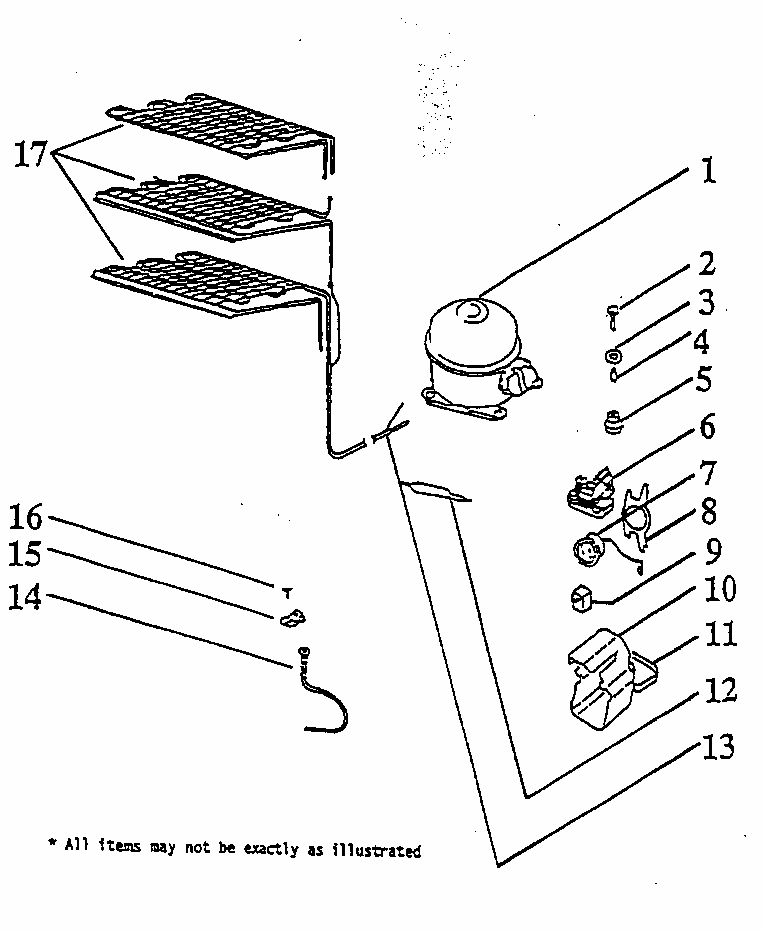

Unit Compartment/system Diagram and Parts List for UCF120H  Whirlpool Freezer
  • Wire harness – Part Number: 4-82400-001
    Wire harness
    Part Number: 4-82400-001
      No Longer Available
  • CORD-POWER – Part Number: 4-82858-001
    CORD-POWER
    Part Number: 4-82858-001
      No Longer Available
  • Bulb Clamp – Part Number: 1-80308-101
    Bulb Clamp
    Part Number: 1-80308-101
      Special Order
    $43.70
  • 1
    Compressor Kit – Part Number: W10309989
    Compressor Kit
    Part Number: W10309989
      In Stock
    $364.13
  • 1B
    Refrigerator Screw – Part Number: WP3-24838-048
    Refrigerator Screw
    Part Number: WP3-24838-048
      Special Order
    $7.56
  • 1C
    BOLT – Part Number: 8210220
    BOLT
    Part Number: 8210220
      Special Order
    $62.29
  • 5
    USE WPL 4356335 – Part Number: 1-32965
    USE WPL 4356335
    Part Number: 1-32965
      No Longer Available
  • 6
    Start Relay – Part Number: WP4356738
    Start Relay
    Part Number: WP4356738
      No Longer Available
  • 7
    Overload – Part Number: WP2214067
    Overload
    Part Number: WP2214067
      Special Order
    $73.92
  • 9
    Capacitor – Part Number: 8210273
    Capacitor
    Part Number: 8210273
      No Longer Available
  • 10
    COVER-TERM – Part Number: 2217635
    COVER-TERM
    Part Number: 2217635
      Special Order
    $46.90
  • 12
    Filter Drier Tube – Part Number: W10843121
    Filter Drier Tube
    Part Number: W10843121
      In Stock
    $45.46
  • 13
    EXCHANGER – Part Number: 4390922
    EXCHANGER
    Part Number: 4390922
      No Longer Available
  • 15
    CLAMP – Part Number: 488946
    CLAMP
    Part Number: 488946
      Special Order
    $22.79
  • 16
    SCREW – Part Number: 4357139
    SCREW
    Part Number: 4357139
      No Longer Available
  • 17
    Evaporator – Part Number: 0-90029-088
    Evaporator
    Part Number: 0-90029-088
      No Longer Available
  • 17A
    Evaporator – Part Number: 4-82413-001
    Evaporator
    Part Number: 4-82413-001
      No Longer Available
  • 17B
    Evap asy 1st shelf – Part Number: 4-82194-002
    Evap asy 1st shelf
    Part Number: 4-82194-002
      No Longer Available
  • 17C
    Evap asy 2nd shelf – Part Number: 4-82195-002
    Evap asy 2nd shelf
    Part Number: 4-82195-002
      No Longer Available
  • 17D
    Evaporator assembly bottom – Part Number: 4-82197-001
    Evaporator assembly bottom
    Part Number: 4-82197-001
      No Longer Available
  • 17E
    Refrigerator Screw – Part Number: WP3-24004-109
    Refrigerator Screw
    Part Number: WP3-24004-109
      In Stock
    $7.56
  • 17F
    WASHER – Part Number: W10903204
    WASHER
    Part Number: W10903204
      Special Order
    $9.74
