Magic Chef Freezer Replacement Parts For Model FA16AN-1M (2Q57A)

We Sell Only Genuine Magic Chef Parts

Find Magic Chef FA16AN-1M (2Q57A) Parts By Symptom

Leaking

100%

Popular Parts for Magic Chef FA16AN-1M (2Q57A)

Search Within Model

Browse all Parts Search by Area
DOOR Diagram and Parts List for FA16AN-1M 2Q57A Magic Chef Freezer
DOOR
FREEZER COMPARTMENT Diagram and Parts List for FA16AN-1M 2Q57A Magic Chef Freezer
FREEZER COMPARTMENT
UNIT COMPARTMENT & SYSTEM Diagram and Parts List for FA16AN-1M 2Q57A Magic Chef Freezer
UNIT COMPARTMENT & SYSTEM
Previous Showing All Parts Next

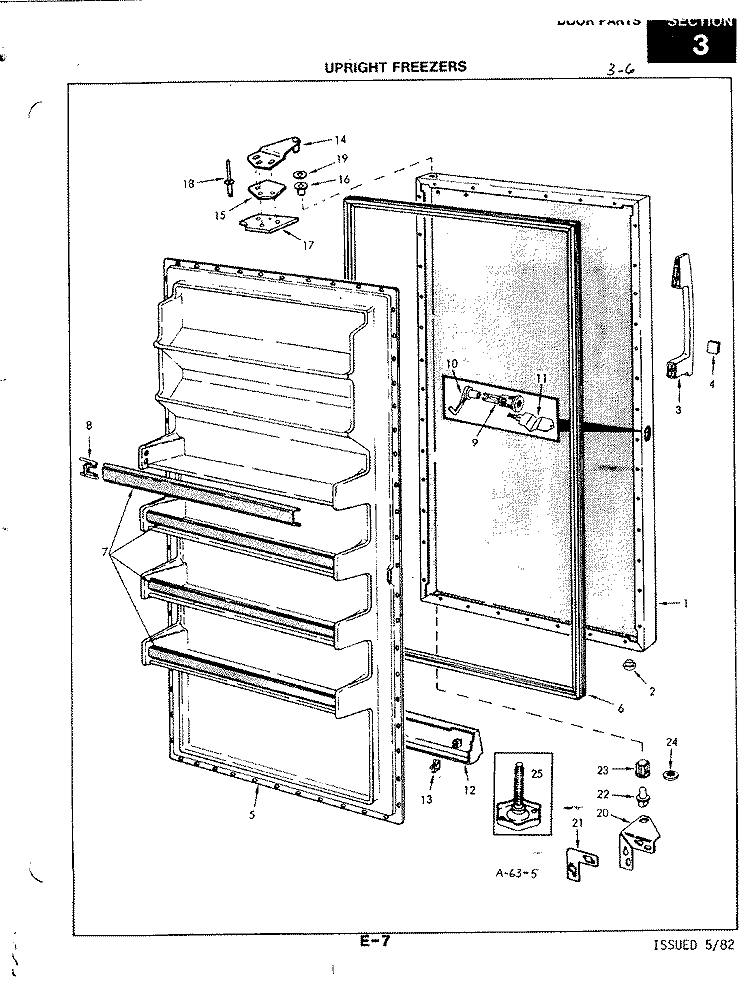

DOOR
DOOR Diagram and Parts List for FA16AN-1M 2Q57A Magic Chef Freezer
  • 1
    PANEL, OUTER DOOR – Part Number: 55625-23-WW
    PANEL, OUTER DOOR
    Part Number: 55625-23-WW
      No Longer Available
  • 2
    DISCONTINUED – Part Number: 495034-900
    DISCONTINUED
    Part Number: 495034-900
      No Longer Available
  • 3
    HANDLE NLA – Part Number: 56733-13
    HANDLE NLA
    Part Number: 56733-13
      No Longer Available
  • 4
    WASHER NLA – Part Number: 420063-1
    WASHER NLA
    Part Number: 420063-1
      No Longer Available
  • 4
    NAMEPLATE – Part Number: 59631-2
    NAMEPLATE
    Part Number: 59631-2
      No Longer Available
  • 5
    Screw – Part Number: 61005388
    Screw
    Part Number: 61005388
      No Longer Available
  • 5
    INNER PANEL – Part Number: 53730-25
    INNER PANEL
    Part Number: 53730-25
      No Longer Available
  • 6
    DISCONTINUED – Part Number: 56287-8
    DISCONTINUED
    Part Number: 56287-8
      No Longer Available
  • 7
    Trim Piece – Part Number: 57209-44
    Trim Piece
    Part Number: 57209-44
      No Longer Available
  • 8
    TRIM LOCK – Part Number: 55556-1
    TRIM LOCK
    Part Number: 55556-1
      No Longer Available
  • 9
    LOCK, BARREL NLA – Part Number: 59995-3
    LOCK, BARREL NLA
    Part Number: 59995-3
      No Longer Available
  • 10
    BOLT – Part Number: 54881-1
    BOLT
    Part Number: 54881-1
      No Longer Available
  • 11
    KEY – Part Number: 62027-1
    KEY
    Part Number: 62027-1
      No Longer Available
  • 12
    KICKPLATE – Part Number: 56477-7
    KICKPLATE
    Part Number: 56477-7
      No Longer Available
  • 12
    Refrigerator Screw – Part Number: WP489478
    Refrigerator Screw
    Part Number: WP489478
      In Stock
    Minimum Quantity of 2 required
    $7.56
  • 13
    CLIP- KICK – Part Number: 52854-3
    CLIP- KICK
    Part Number: 52854-3
      No Longer Available
  • 14
    USE WPL 53709-28 – Part Number: 53709-18
    USE WPL 53709-28
    Part Number: 53709-18
      No Longer Available
  • 14
    Refrigerator Screw – Part Number: WP3-24838-048
    Refrigerator Screw
    Part Number: WP3-24838-048
      Special Order
    $7.56
  • 15
    SHIM- UPPE – Part Number: 65031-1
    SHIM- UPPE
    Part Number: 65031-1
      No Longer Available
  • 16
    USE WPL 66036-1 – Part Number: 55781-1
    USE WPL 66036-1
    Part Number: 55781-1
      No Longer Available
  • 17
    N/L/A 11/02/04 – Part Number: 57396-1
    N/L/A 11/02/04
    Part Number: 57396-1
      No Longer Available
  • 18
    Rivet – Part Number: WP210720
    Rivet
    Part Number: WP210720
      Special Order
    $21.95
  • 19
    Washer – Part Number: WP52185-1
    Washer
    Part Number: WP52185-1
      Special Order
    $11.91
  • 20
    SCREW – Part Number: 403062-1
    SCREW
    Part Number: 403062-1
      No Longer Available
  • 20
    USE WPL RA43997-3 – Part Number: 53671-10
    USE WPL RA43997-3
    Part Number: 53671-10
      No Longer Available
  • 21
    SPACER – Part Number: 53688-3
    SPACER
    Part Number: 53688-3
      No Longer Available
  • 22
    Lower Hinge Pin – Part Number: 53672-1
    Lower Hinge Pin
    Part Number: 53672-1
      No Longer Available
  • 23
    BUSHING- L – Part Number: 66034-1
    BUSHING- L
    Part Number: 66034-1
      Special Order
    $24.97
  • 24
    Door Hinge Washer – Part Number: 54233-1
    Door Hinge Washer
    Part Number: 54233-1
      No Longer Available
  • 25
    Refrigerator Leveler – Part Number: W11117769
    Refrigerator Leveler
    Part Number: W11117769
      Special Order
    $17.35

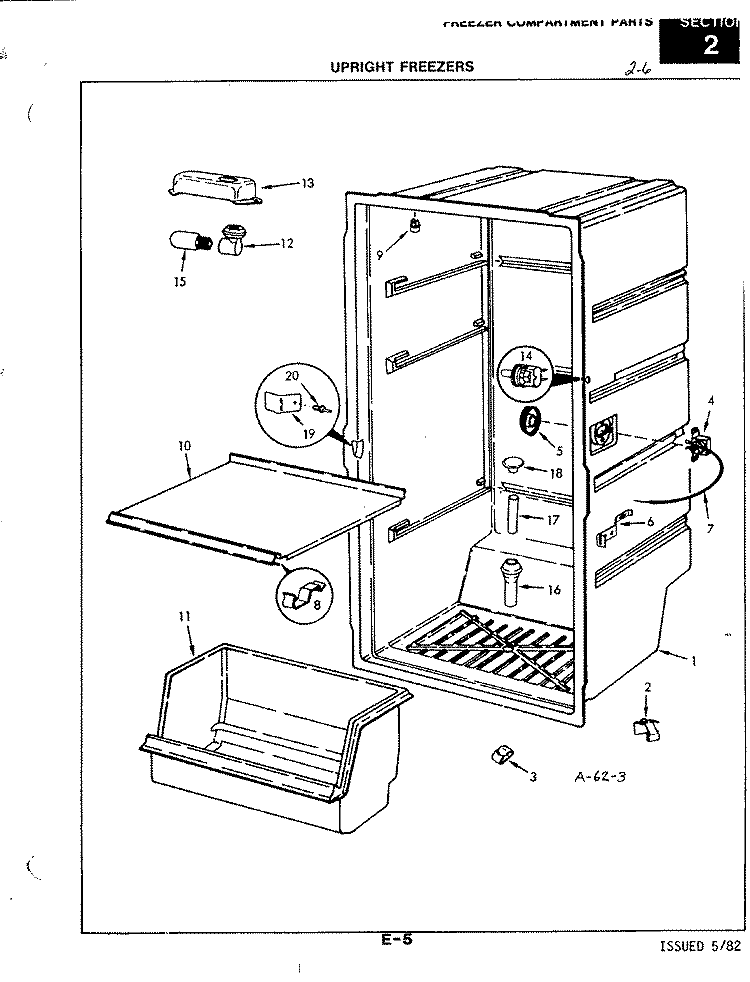

FREEZER COMPARTMENT
FREEZER COMPARTMENT Diagram and Parts List for FA16AN-1M 2Q57A Magic Chef Freezer
  • 1
    FOOD LINER – Part Number: 57353-10
    FOOD LINER
    Part Number: 57353-10
      No Longer Available
  • 2
    CLIP – Part Number: 54576-1
    CLIP
    Part Number: 54576-1
      No Longer Available
  • 3
    CLIP – Part Number: 58083-1
    CLIP
    Part Number: 58083-1
      No Longer Available
  • 4
    CONTROL- T – Part Number: 52881-21
    CONTROL- T
    Part Number: 52881-21
      No Longer Available
  • 4
    SCREW – Part Number: 406015-103
    SCREW
    Part Number: 406015-103
      No Longer Available
  • 5
    KNOB NLA – Part Number: 26621-27
    KNOB NLA
    Part Number: 26621-27
      No Longer Available
  • 6
    Dryer Screw – Part Number: WP90767
    Dryer Screw
    Part Number: WP90767
      In Stock
    $7.56
  • 6
    BRACKET – Part Number: 57311-1
    BRACKET
    Part Number: 57311-1
      No Longer Available
  • 7
    Tube – Part Number: 4008-13
    Tube
    Part Number: 4008-13
      No Longer Available
  • 8
    CLIP – Part Number: 54667-1
    CLIP
    Part Number: 54667-1
      No Longer Available
  • 9
    NUT – Part Number: 56142-8
    NUT
    Part Number: 56142-8
      No Longer Available
  • 10
    FRZR SHELF – Part Number: 53743-41
    FRZR SHELF
    Part Number: 53743-41
      No Longer Available
  • 10
    SCREW – Part Number: 402025-1
    SCREW
    Part Number: 402025-1
      No Longer Available
  • 11
    DRAWER – Part Number: 53757-5
    DRAWER
    Part Number: 53757-5
      No Longer Available
  • 12
    N/L/A 12/07/01 – Part Number: 27659-3
    N/L/A 12/07/01
    Part Number: 27659-3
      No Longer Available
  • 13
    HOUSING – Part Number: 54666-1
    HOUSING
    Part Number: 54666-1
      No Longer Available
  • 14
    USE WPL 68916-1 – Part Number: 56432-2
    USE WPL 68916-1
    Part Number: 56432-2
      No Longer Available
  • 15
    HOUSING – Part Number: 54666-1
    HOUSING
    Part Number: 54666-1
      No Longer Available
  • 15
    Light Bulb - 120V 25W – Part Number: WPA3073101
    Light Bulb - 120V 25W
    Part Number: WPA3073101
      In Stock
    $5.76
  • 16
    GROMMET – Part Number: 54531-4
    GROMMET
    Part Number: 54531-4
      No Longer Available
  • 17
    DRAIN TUBE – Part Number: 54680-3
    DRAIN TUBE
    Part Number: 54680-3
      No Longer Available
  • 18
    PLUG – Part Number: 60321-1
    PLUG
    Part Number: 60321-1
      No Longer Available
  • 19
    LOCK PLATE – Part Number: 55395-4
    LOCK PLATE
    Part Number: 55395-4
      No Longer Available
  • 20
    STUD, MOUNTING COIL COVER – Part Number: 59920-1
    STUD, MOUNTING COIL COVER
    Part Number: 59920-1
      No Longer Available

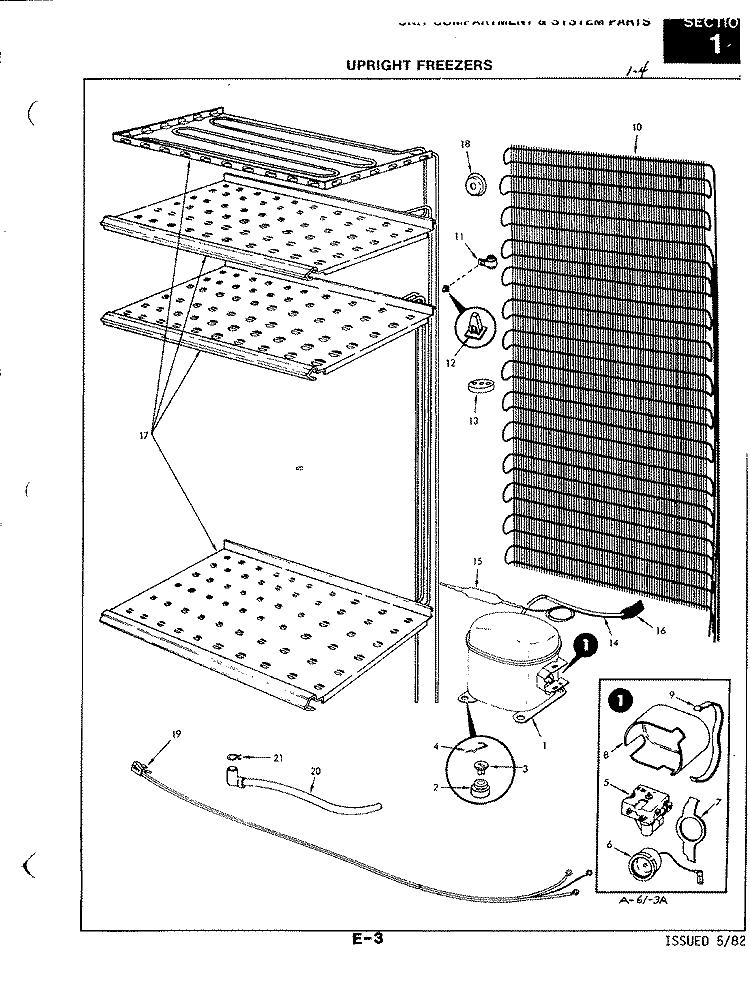

UNIT COMPARTMENT & SYSTEM
UNIT COMPARTMENT & SYSTEM Diagram and Parts List for FA16AN-1M 2Q57A Magic Chef Freezer
  • 1
    Compressor – Part Number: W10619807
    Compressor
    Part Number: W10619807
      No Longer Available
  • 2
    USE WPL 17245-4 – Part Number: 17245-3
    USE WPL 17245-4
    Part Number: 17245-3
      No Longer Available
  • 3
    USE WPL 61006030 – Part Number: 52656-2
    USE WPL 61006030
    Part Number: 52656-2
      No Longer Available
  • 4
    CLIP – Part Number: 55624-1
    CLIP
    Part Number: 55624-1
      No Longer Available
  • 5
    RELAY – Part Number: 9286-91
    RELAY
    Part Number: 9286-91
      No Longer Available
  • 6
    PROTECTOR – Part Number: 53067-58
    PROTECTOR
    Part Number: 53067-58
      No Longer Available
  • 7
    CLIP – Part Number: 28848-1
    CLIP
    Part Number: 28848-1
      No Longer Available
  • 8
    NLACOVER – Part Number: 28849-1
    NLACOVER
    Part Number: 28849-1
      No Longer Available
  • 9
    CLIP – Part Number: 28850-3
    CLIP
    Part Number: 28850-3
      No Longer Available
  • 10
    CONDENSER – Part Number: RA43615-42
    CONDENSER
    Part Number: RA43615-42
      No Longer Available
  • 10
    Refrigerator Screw – Part Number: WP489478
    Refrigerator Screw
    Part Number: WP489478
      In Stock
    Minimum Quantity of 2 required
    $7.56
  • 11
    CLAMP – Part Number: 22504-1
    CLAMP
    Part Number: 22504-1
      No Longer Available
  • 12
    NUT – Part Number: 57231-1
    NUT
    Part Number: 57231-1
      No Longer Available
  • 13
    CUSHION – Part Number: 63406-1
    CUSHION
    Part Number: 63406-1
      No Longer Available
  • 14
    HEAT EXCHANGER – Part Number: RA43605-45
    HEAT EXCHANGER
    Part Number: RA43605-45
      No Longer Available
  • 15
    Refrigerator Drier (Service) – Part Number: WPW10143759
    Refrigerator Drier (Service)
    Part Number: WPW10143759
      In Stock
    $29.83
  • 16
    USE WPL 61001042 – Part Number: 26275-15
    USE WPL 61001042
    Part Number: 26275-15
      No Longer Available
  • 17
    FRZR SHELF – Part Number: RA43649-40
    FRZR SHELF
    Part Number: RA43649-40
      No Longer Available
  • 18
    GROMMET – Part Number: 55751-1
    GROMMET
    Part Number: 55751-1
      No Longer Available
  • 19
    WIRE HARNESS – Part Number: 52877-8
    WIRE HARNESS
    Part Number: 52877-8
      No Longer Available
  • 20
    DRAIN HOSE – Part Number: 58831-1
    DRAIN HOSE
    Part Number: 58831-1
      No Longer Available
  • 21
    FLANGE HEATER – Part Number: RA43682-1
    FLANGE HEATER
    Part Number: RA43682-1
      No Longer Available
  • 21
    CLIP – Part Number: 27263-1
    CLIP
    Part Number: 27263-1
      No Longer Available
  • 21
    Washer Hose Clamp – Part Number: WP596669
    Washer Hose Clamp
    Part Number: WP596669
      In Stock
    $7.60
